Усилитель «Семигор» И. Семынина

[AntonAlipov 2 659 12 Тракты]

AntonAlipov, вы очередной открыватель Америки в теме Семигора!

Уж извините за прямоту!

А я вот кубик-рубика для генералов видел -все грани зеленые и не крутиться!

[steel_monkey 99]

AntonAlipov



Разумеется это повторитель, или усилитель тока.. но люди, далекие от схемотехники не поймут о чем речь, для них это просто "усилитель".

Соберите на германии, сравним.. Практика показала что из отечественных именн такая связка дает наилучший звук. Проверено годами экспериментов автора и поклонников. На Вегалабе например огромная ветка по этой схеме, там люди пробовали разные транзисторы, из отечественных лучше ничего не нашлось. Сравнимо звучат 904 вместо 908, но все же 908 + 602 - лучше всего.

Из импортных аналогов можно подобрать хорошую замену 602 - это BD139 старых серий, причем транзисторы разных производителей звучат по разному. Как замену 908 предлагали MJE3055 (если не ошибаюсь, лень копаться), но большинство сошлось во мнении что 908 лучше звучат.

Двухканальная схему получше. Изначально автор сделал трехканальный вариант из-за отсутствия хороших выходных конденсаторов.

Если MJE3055 от ST temiconductor, то даже говорить не о чем. Наверняка есть заграничные хорошо играющие транзюки, но все они, скорее всего, давно сняты с производства.





Да, как ни странно заменить связку КТ908-КТ602 реально нечем. Современный импорт в пролете. Например, КТ903 похож по звуку, но слаб в басу. Скорее всего, дело в технологии изготовления - мезапланарной, тогда как сейчас лепят исключительно эпитаксию.

А Германий можно попробовать, но при наличии вышеуказанной пары это бессмысленно. Они должны быть мягче в классе АБ, а в классе А разницы быть не должно.

[RomanSt 34]

А как с германием будет решаться вопрос термостабилизации в классе А? Без этого ток покоя стабилизировать не получиться.

Об этом подумали? АБ для германия самое то.

[AntonAlipov 2 659 12 Тракты]

Составной дарлинтон на германиевых транзисторах в классе А -это наверно было в 82 году, на втором курсе. Работало лет 15, пока не уронили, и все это коротнуло. Так как до корпуса дело к сожалению не дошло. Работало, кстати, не на наушники а на широкополосншй динамик в рупорном оформлении. Ток в повторителе определяется, прежде всего, величиной сопротивления в цепи эмиттера. так что насчет Америки (открытия) Вы не совсем в попали. Хотя конечно, именно эта схема и именно в таком варианте мной не собиралась.

Было очень похожее, но с каскодом на полевках на входе, нагруженные на источник тока -опять же на полевках -а на выходе -составной эмиттерный повторитель в классе А. Так как работало , опять же, на рупор, то ток был поболее, и по звуку самые хорошие результаты были у П702 (тоже кстати мезапланар) и 1Т906 и 1Т813.

Вот когда на германии делаешь двухтакт, да еще в классе АВ -то да -стабилизация токов покоя-задача. Обычно решается введением обратной связи по постоянному току с выходного каскада. Только это все уже не имеет к "Семигору" никакого отношения.

Удачи.

PS я на лампы подсел в последнее время.

[RomanSt 34]

Хотя конечно, именно эта схема и именно в таком варианте мной не собиралась.

Именно в этом вся суть! Мы, вроде-как о Семигоре говорим.

P.S. Лампы - да это замечательно. Сам пару-тройку аппаратов собрал.

[Asheraddo 3 754]

А кто-нибудь пробовал подключать к Семигору ортодинамику?

[abasia 313]

На днях, надеюсь, попробую "Семигора" с HE-4, но думаю они не для него

[AntonAlipov 2 659 12 Тракты]

Для изодинамики скорее всего не хватит напряжения, какие у Вас наушники? Посчитайте-какую мощность они могут развить при подведении напряжения с линейного выхода. Собственно по этой причине эта схема (только 30 лет назад она не называлась Семигор, а была просто составным эмитерным повторителем) не собиралась в варианте чистого повторителя (усилителя по току), так как для раскачки моих наушников нужно было еще и усиление по напряжению (тогда это были ТДС7 Амфитон и ТДС-15 Амфитон). Связка же в виде составного эммитерного повторителя (602-908) пробовалась в числе прочих, в качестве выходного однотакта в классе " А". У 908 слишком сильная зависимость бетты от тока. Наверно у нас разные звуковые предпочтения, но мне больше понравилось звучание с П702 на выходе. .

[AntonAlipov 2 659 12 Тракты]

Если сигнал с выхода (линейного, или предварительного усилителя) будет около 6 вольт -(это 1 ватт на 38 омах HE4) -то почему бы и нет, хотя при таком питании скорее всего пойдут ограничения.

[Jaster 634 5 Тракты]

ТДС-7 не хватает.

[abasia 313]

Я под "Семигора" специально Sony MDR-MA900 взял, надеюсь споются хорошо, HE-4 даже не планировал не эту роль.

[Asheraddo 3 754]

HE-4 100% не прокачает, у меня HE-500, они проще в прокачке, поэтому я и спросил

[Jaster 634 5 Тракты]

Remilio



Это легко проверить, если хватает громкости без усилка, от выхода например звуковухи или ЦАПа, то с Семигором будет ОК.

[abasia 313]

Стал обладателем «Семигора» спасибо Роману (RomanSt) за изготовление, с SONY MDR-MA900 сыгрался на ура

[Asheraddo 3 754]

Стал обладателем «Семигора» спасибо Роману (RomanSt) за изготовление, с SONY MDR-MA900 сыгрался на ура



Во сколько обошелся? Можно фото?

[abasia 313]

Фото автор обещал выложить, обощёлся с выбором мной из предложенных вариантов корпуса и деталей в 8500 руб. Очень доволен, усилок реально нравится.

[Jaster 634 5 Тракты]

Какае входные конденсаторы?

[Trigonov 0]

Стал обладателем «Семигора» спасибо Роману (RomanSt) за изготовление, с SONY MDR-MA900 сыгрался на ура

Здраствуйте, слушал эти наушники через Burson HA-160 - звук очень понравился, но цена 26 т.р. Как Семигор будет звучать, с др. усилителями удалось сравнить?

[Jaster 634 5 Тракты]

Trigonov

Семигор - это не конечный продукт.. Все зависит от деталей.

Мой звучит лучше Бурсона, причем гораздо. Авторский вариант(с МБГЧ на входе) скорее всего будет похуже.

[abasia 313]

Какае входные конденсаторы?



Потенциометр ALPS, резисторы KIWAME и Jantzen Superes, входные разделительные конденсаторы MKP Jantzen Cross Cap, без принудительно охлаждения.



Тут столько всего, усилитель-повторитель :-) Если простым языком, то он не усиливает сигнал в привычном смысле, просто отдаёт достаточно тока в нагрузку на определённое сопротивление, а карты обычно ограничивают т.к. не способны отдать достаточно тока, поэтому в сравнении с выходом на E-MU 0202 USB, через усилок с неё получается в 1,5-2 раза громче. Если нужно именно усиление сигнала, для тяжёлой нагрузки, то необходим именно усилитель, а не "Семигор".



p.s. Старшие товарищи поправят меня если что

[Jaster 634 5 Тракты]

abasia

Неплохой вариант У меня такой был раньше..

[ariokh 15]

Trigonov

Семигор - это не конечный продукт.. Все зависит от деталей.

Мой звучит лучше Бурсона, причем гораздо. Авторский вариант(с МБГЧ на входе) скорее всего будет похуже.

а на каких деталях ваш семигор?

[abasia 313]

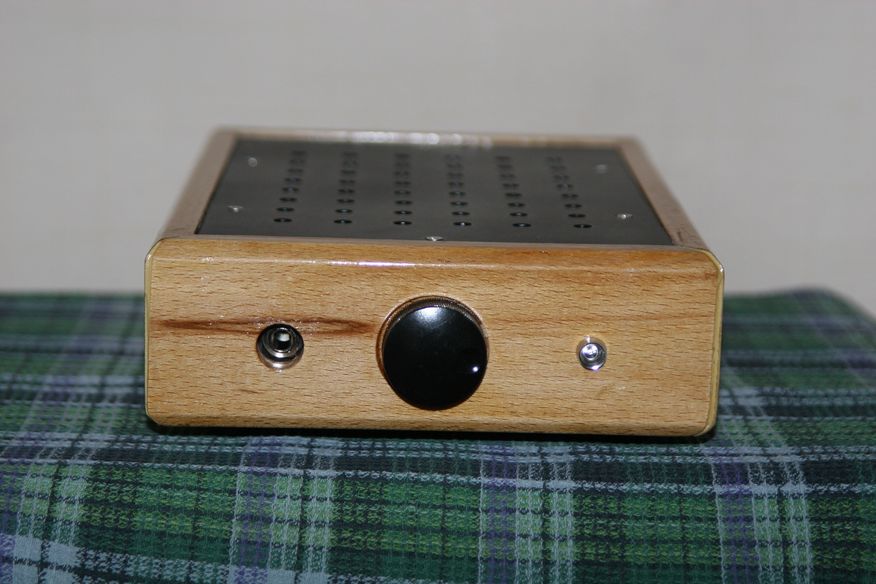

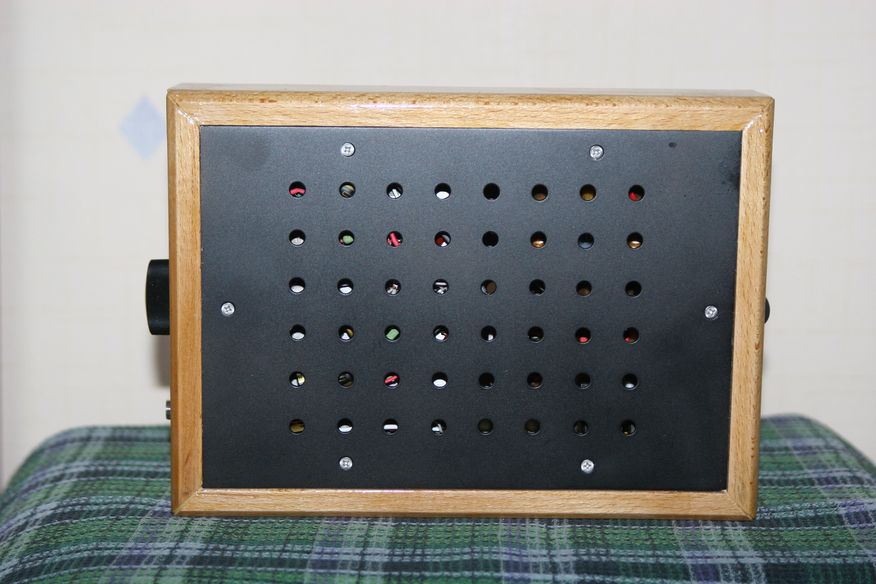

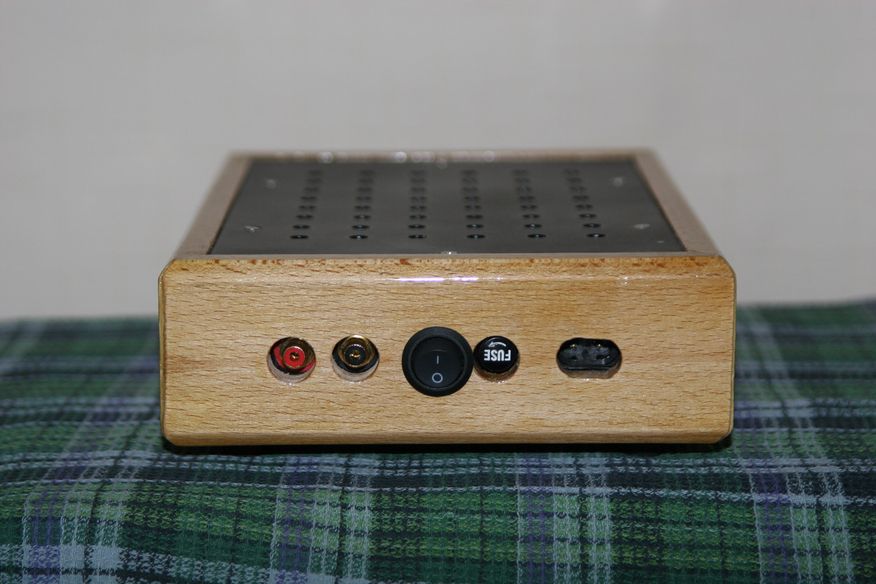

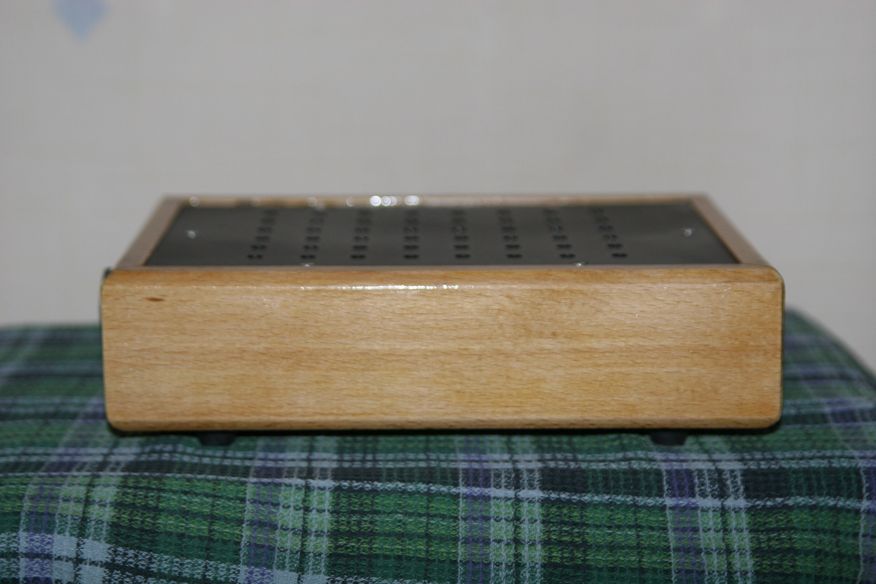

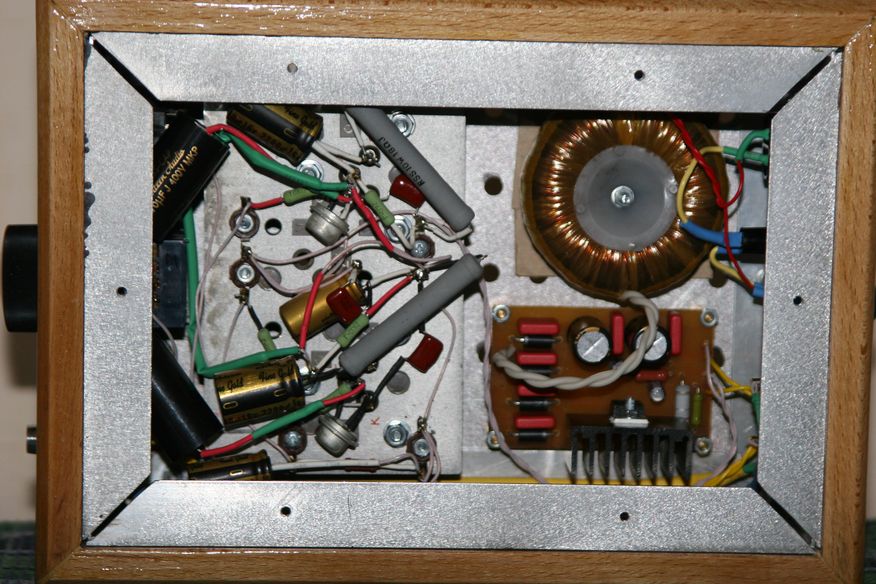

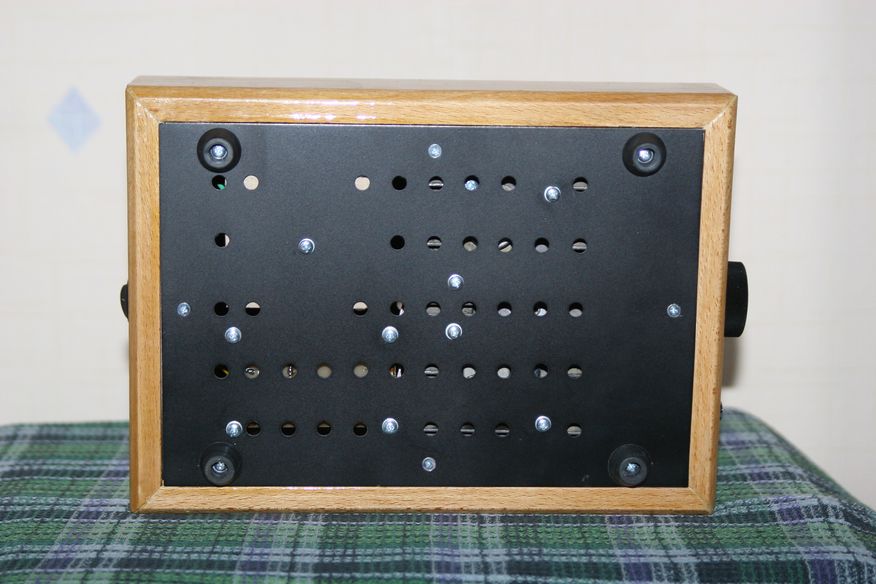

Фото моего усилителя







[Jaster 634 5 Тракты]

Радиатор на стабилизаторе маловат. В экземпляре Романа что побывал у меня - нагрев его дикий.. понятно что принудительное охлаждение обязательно.

[abasia 313]

Ну, пока вроде не шибко перегрето, но обращу внимание, добавим если жарко будет. Спасибо.



p.s. советы по существу, для улучшения звука, приму с благодарностью.
