AMB Beta 22

[bbest 93 2 Тракты]

bbest, ну выглядят как минимум...оригинально!)) Поздравляю!



Спасибо! Основной упор был сделан на охлаждение. Самый лучший для охлаждения тот корпус, который сам является радиатором. Если бы лампочки не горели в сигмах22, то по температуре вообще тяжело было бы определить работают они или нет - совершенно не греются. Усилитель не много нагревается, часа за 3 до 40-45 градусов доходит.

Все вместе такое удовольствие весит 22 кг: 13 кг PSU и 9 кг усилитель.

[zAg 3 251]

Усилитель не много нагревается, часа за 3 до 40-45 градусов доходит.

Какой КУ был выбран для сборки?

[bbest 93 2 Тракты]

Какой КУ был выбран для сборки?

5, т.е. на оба канала выходит 5х2 = 10. Хешки раскачиваются уже на 11 часах.



Если конечно можно вносить замечания и критику, то я бы кнопку включения поставил бы такую http://overhard.ru/c...ing_diy/knopki/ и на серебряной панели впереди по центру. На усилительной части по бокам от 4 pin поставил бы 3-pin, а 6.3 Jack над 4 pin. А так очень оригинально вышло, поздравляю.



Такая кнопка ни как не подходит: она momentary button, ей нужно дополнительное питание, и есть большие сомнения в надежности ее контактов, у меня то стоит полукиловатный тороидальный транс (500Вт), в нем пусковые токи просто бешенные. Про выходы - да они стандартные для HE-6, так что такие и оставил.

[bbest 93 2 Тракты]

на форуме разработчика так прокомментировали мою сборку

A Russian military style built! Unusual and cool. This amp will never overheat.

[Покупатель музыки 537 4 Тракты]

@energetik, @energetik, [b имею в виду то , что те что собираются сейчас отличаются от того , что упоминался в сообщении 1017

[bbest 93 2 Тракты]

Купил не давно ваттметр. По нему балансная бета22 потребляет порядка 150W. Так что те, кто трансформаторы брал под 80VA, взяли их совсем в притык. Самое то иметь полукиловатный, а лучше киловатный транс.

Изменено 29 января, 2017 пользователем bbest

[Мелкий Пэ 547]

<p>

<br />потребляет порядка 150W.<br />

<br /></p>

Откуда столько?!!! По памяти мой экземпляр порядка 70Вт. Сразу при включении конечно больше, но пять-десять минут, и стабилизируется.

Изменено 29 января, 2017 пользователем Мелкий Пэ

[BesPav 117]

балансная бета22 потребляет порядка 150W



Да вы шутите?

30 Вольт на 0,15 Ампера =~ 4,5 Ватта на одно плечо и 9 Ватт на одну плату.

Каналов 4, соответственно =~40 Ватт.

Даже если ток покоя 200 мА, то потребление плат =~50 Ватт.



На Сигмах падение, пусть даже 10 Вольт, это достаточно много, но в сумме это будет =~15-20 Ватт.



Итого, при самом "горячем" раскладе, балансная 22 потребляет не более 80 Ватт.



Может вы проводили измерения "на холодную"? Ток покоя сильно зависит от температуры и при включении может быть действительно в полтора-два раза больше. Дайте ей прогреться и проверьте.



У меня похожая ситуация с Бетой24 в классе А. При включении она потребляет порядка 300 Ватт, но прогревается, ток покоя ощутимо уменьшается и потребление выходит на свои положенные ~180 Ватт.

[Goo8s 37]

Купил не давно ваттметр. По нему балансная бета22 потребляет порядка 150W. Так что те, кто трансформаторы брал под 80VA, взяли их совсем в притык. Самое то иметь полукиловатный, а лучше киловатный транс.

Мощность полная? Коэффициент мощности укажите, пожалуйста.

Изменено 29 января, 2017 пользователем Goo8s

[bbest 93 2 Тракты]

Да, ложная тревога :-). Действительно: с начало пик потребления 150W, потом за 10 минут падает до 77, а к 20 минутам стабилизируется на 70W. Но все равно - 160VA это всего лиш двух кратный запас.

[BesPav 117]

Но все равно - 160VA это всего лиш двух кратный запас.



Не, это с точностью до наоборот - вдвое большая паразитная емкость с сетью.

А если еще индукция, как мы любим (С), заниженная (т.е. сердечник крупнее и витков больше) - то совсем плохо.

Изменено 29 января, 2017 пользователем BesPav

[bbest 93 2 Тракты]

Всем привет! Писал в ветке про усилители, здесь повторюсь.



Вопрос всем кто собирал балансную бету22. Кто-нибудь ставил в сигнал z-foil резисторы, как результаты? Первым напрашивается замена R1=475Om резистора, все остальное как то сомнительно. Вообще есть ли смысл для баланса упираться в z-foil? Он же вроде на то и баланс что бы шумы нивелировать.

[BesPav 117]

Кто-нибудь ставил в сигнал z-foil резисторы, как результаты?



Положительные.



Первым напрашивается замена R1=475Om резистора



Самые важные:

R1, R2, R3, R4.

Потом R20-R24, потом R16-R19, потом R9-R12.

Ощутимо влияют R34 и R35, если не включаете на АС, то сюда можно Vishay RNC60/65/70.



Некоторые номиналы можно прикупить здесь:

https://www.спам.com/itm/322436622523

[bbest 93 2 Тракты]

@BesPav, если хотя бы R1, R2, R3, R4 , дык это ж выходит 16 штук на 4 платы

Глянул на схемку. Так R2, R3 на землю же идут. Возможно они минимально влияют на звук?... А R4 таки да, прямиком на Output идет. Напрашиваются на замену и R34, R35, хотя бы на Vishay.

А продавец довольно интересный. И действительно они не фейковые?...

Изменено 19 марта, 2017 пользователем bbest

[BesPav 117]

@BesPav, если хотя бы R1, R2, R3, R4 , дык это ж выходит 16 штук на 4 платы



Ну это вы еще просто не интересовались ценами на высокоточные резисторы, вот примеры:



http://ru.mouser.com/ProductDetail/Vishay-Precision-Group-Foil-Resistors/Y078940K0000Q0L/?qs=sGAEpiMZZMuDKAEQY%2fFsTxZZwUdXZVPkcXpw9YDwFdE%3d



http://ru.mouser.com/ProductDetail/Vishay-Precision-Group-Foil-Resistors/Y0062100K000T9L/?qs=sGAEpiMZZMvJv63gxJzgAmZ%2f1H%252buvqwB



Продавец проверенный, рекомендую.

[zAg 3 251]

Некоторые номиналы можно прикупить здесь:

https://www.спам.com/itm/322436622523

Интересно, а где китаец берёт столько много б/у фольги, да ещё таких номиналов? И не окажется ли там, как сейчас можно очень легко встретить, внутри вмонтированный обычный плёночный резистор.

[bbest 93 2 Тракты]

@BesPav, да нет - маузер отдыхает. Если и брать проверенные то тут http://www.texascomponents.com/store/VishayFoilResistors.asp . Есть еще один сайтик - там на заказ любого номинала сделают.

Мне кажется если по скромному заменить, то можно ориентироваться на R1, R4 (R4 зависит от коэффициента усиления). На счет R34, R35, что то не нашел в сериях Vishay RNC60/65/70 номинала на 0.47 под 2W. Есть вот вариант http://www.mouser.com/ds/2/427/cpf-64917.pdf . Но Ти Кан пишет что на их месте должен быть без индуктивный резистор. Не знаю Vishay CPF Metal Film безиндуктивные или нет.



, китаец прямо пишет

Sometimes,f*ke parts are found. Maybe you can try audio parts from us. Buy one or two pairs for sample. test them by yourself or your experts friends. Maybe you will be glad to buy again. not so cheap, not so expensive. just try it.

[BesPav 117]

Интересно, а где китаец берёт столько много б/у фольги, да ещё таких номиналов?



Приблизительно там же, где у нас берут б/у резисторы типа С5-61 и транзисторы типа 2П601 - в списанной измериловке 70-80-х годов.



И не окажется ли там, как сейчас можно очень легко встретить, внутри вмонтированный обычный плёночный резистор.



Вообще, конечно, смешно поручаться за человека с другого конца земного шара, но все что я у него покупал было подлинным.

[bbest 93 2 Тракты]

Вообще, конечно, смешно поручаться за человека с другого конца земного шара, но все что я у него покупал было подлинным.

Так вот кто ему рейтинг в 37 звездочек накрутил

[zAg 3 251]

Sometimes,f*ke parts are found.

А что значит эта фраза? То, о чём я изначально подумал?



Приблизительно там же, где у нас берут б/у резисторы типа С5-61 и транзисторы типа 2П601 - в списанной измериловке 70-80-х годов.

Интересно, в какой "измериловке 70-80" накопилось столько фольговых резисторов? И в какой стране были изготовлены эти резисторы?

[Goo8s 37]

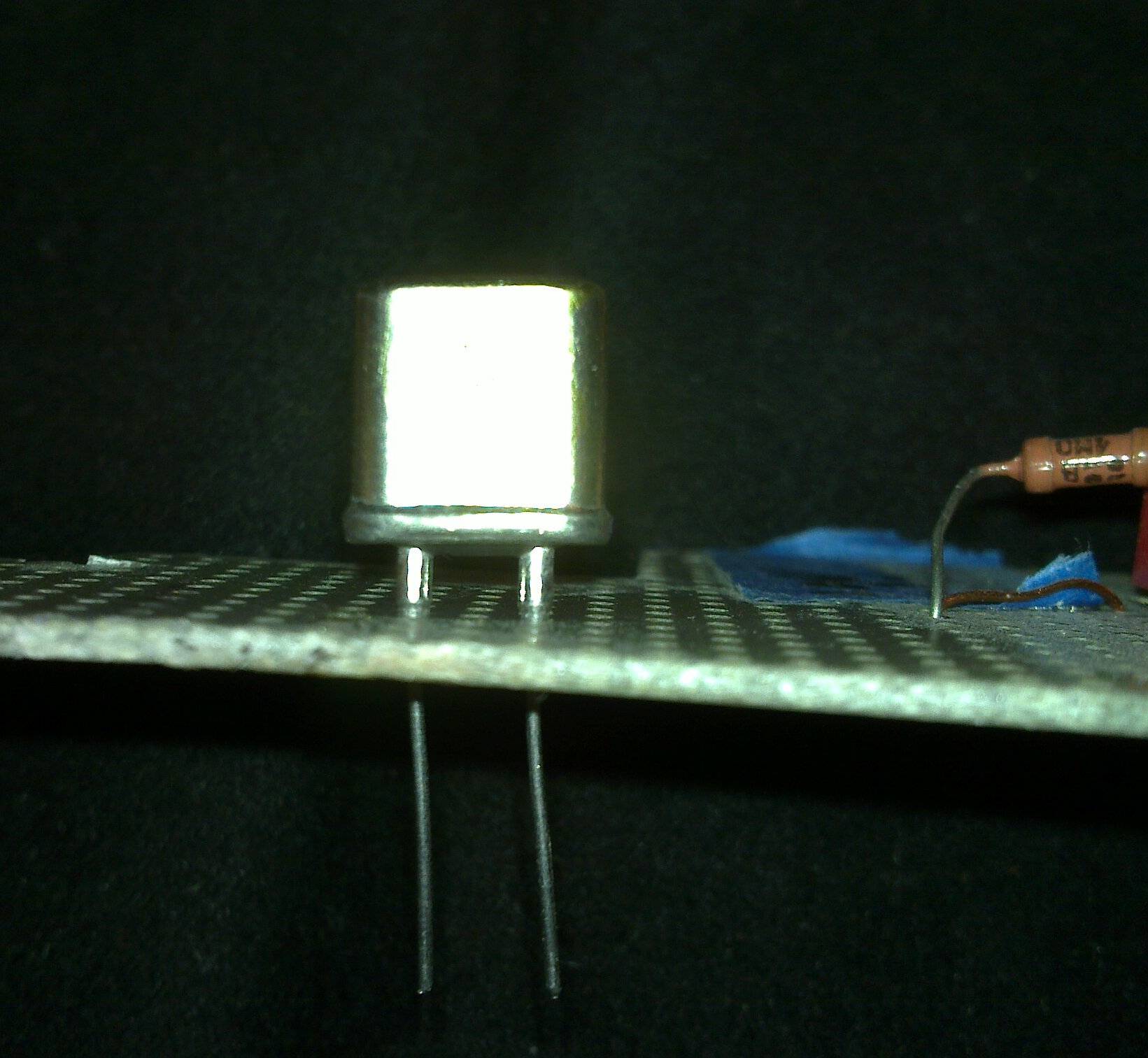

C5-61 однако тяжело будет вкорячить (так, чтобы не шаталось) на 10 мм расстояние между отверстиями, потребуется самопальная стойка какая-то.

Изменено 19 марта, 2017 пользователем Goo8s

[Rutstez 0]

Приветствую владельцев Beta22, а также сборщиков данного усилителя. Вынужден просить помощи на форуме. В один прекрасный день моя Beta22 (в подписи) перестала включаться. Сняв крышки, обнаружил, что ни один светодиод не светится. Проверил питание - 220 вт идет, наружный кабель исправен. Визуальный осмотр пожарных мест не выявил. Beta22 находится в Московской области. Если кто сможет помочь с ремонтом в Москве или в МО, прошу обращаться в личку.

Изменено 28 марта, 2017 пользователем Rutstez

[zAg 3 251]

Rutstez А на плате блока питания (Сигма), светодиод тоже не горит? Питание 220В в каком месте проверяли?

[Rutstez 0]

, на блоке питания диод не светится. Соответственно и основные платы "молчат". Проверял сам кабель, перекидывал на системный блок - системник включился. Кабель вернул на место. Проверил на обрыв первичную обмотку прямо на контактах мамы 220 в - показывало какое-то сопротивление, обрыва не было. Встроенный выключатель в разъем 220 в отрабатывает: цепь разрывает и вновь коммутирует. Предохранителя в конструкции не обнаружил - видимо встроен в разъем (может такое быть?): маркировка на разъеме 10А.

На контактах разъема начинает подгорать пайка первички. Прогрел флюсом - не помогло. Дальше тупик: нужен квалифицированный осмотр и ремонт.

[zAg 3 251]

Предохранителя в конструкции не обнаружил - видимо встроен в разъем (может такое быть?): маркировка на разъеме 10А.

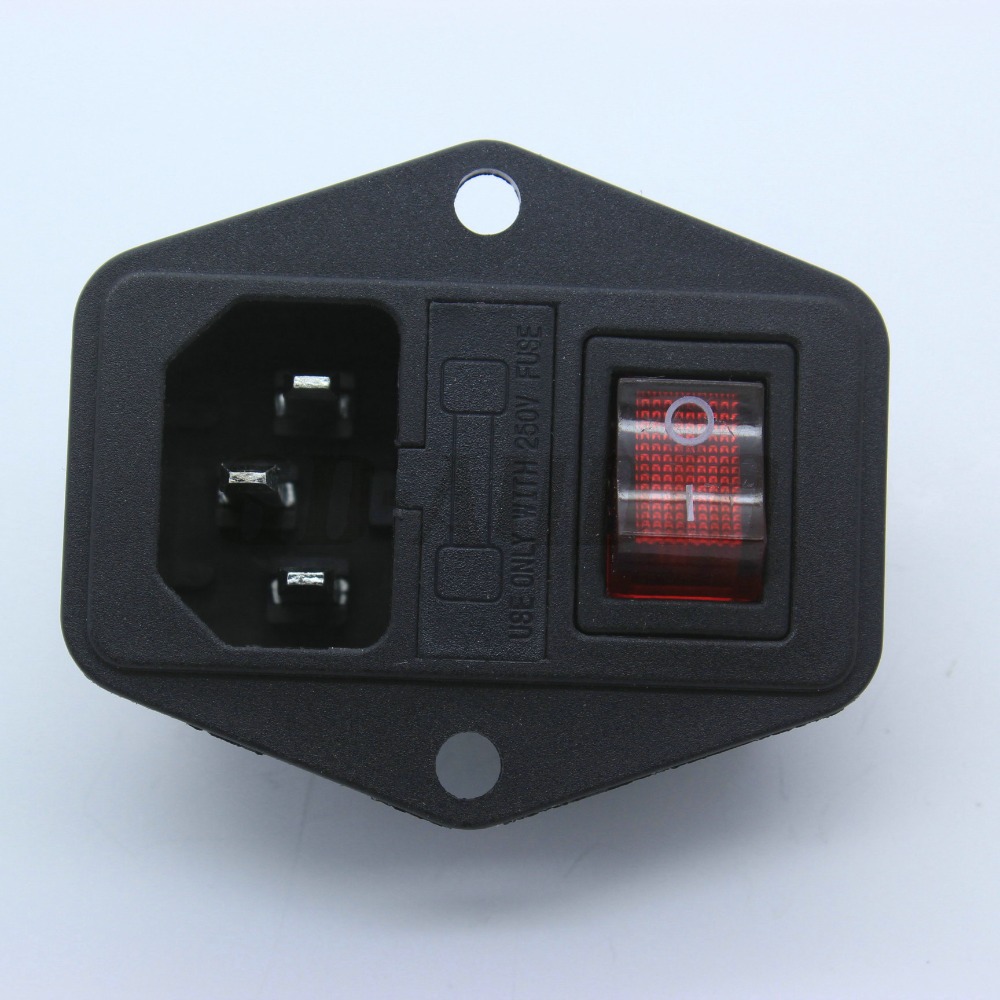

На сколько я помню, если у Вас сборка Helium, то он обычно ставил комбинированный сетевой терминал, там кнопка включения и рядом гнездо куда вставляется предохранитель.

Что-то типа такого.
