AMB Beta 22

[Helium 545]

Сейчас у меня получается, что в блоке питания 2 разъема по 4 контакта (от сигм, +30v 0 -30v и экран) и один разъем на 8 контактов (5v 0 и 2 провода к твердотельному реле, 4 контакта свободны). Можно ли соединять нули сигм в блоке питания, или где-то ещё?

Нет, нули соединять не стоит. Могу прикинуть, сколько вам проводников понадобится, если ответите насчет SSR.

[Helium 545]

SE - single ended, небалансный выход на наушники, jack. Таким образом можно (и будет лучше) подключить ground pin выхода на jack напрямую к земле одной из сигм, отдельным проводом, не подключая никуда (кроме плат b22 другого канала) землю второй сигмы?

Ммм, вообщем, беты и сигмы подключайте обычным способом, там ничего не меняйте.

Встает вопрос, куда девать возвратный ток от SE джэка. Его можно девать хоть на корпус беты, хоть на корпус сигмы, хоть на earth розетки 220V. Даже на батарею отопления. Но лучше всего подключить в GND q22. Их у вас 2, поэтому подключайте к любой (разумеется, GND идущая к платам беты, остаются). Это потребует отдельного проводника.

[ruslanch 60]

SE - single ended, небалансный выход на наушники, jack. Таким образом можно (и будет лучше) подключить ground pin выхода на jack напрямую к земле одной из сигм, отдельным проводом, не подключая никуда (кроме плат b22 другого канала) землю второй сигмы?

Ммм, вообщем, беты и сигмы подключайте обычным способом, там ничего не меняйте.

Встает вопрос, куда девать возвратный ток от SE джэка. Его можно девать хоть на корпус беты, хоть на корпус сигмы, хоть на earth розетки 220V. Даже на батарею отопления. Но лучше всего подключить в GND q22. Их у вас 2, поэтому подключайте к любой (разумеется, GND идущая к платам беты, остаются). Это потребует отдельного проводника.

Получается, как на приведенной выше схеме, там идут 4 провода от каждой сигмы, три из них - питание для плат b22 каждого канала, и четвертый, земля, идёт на земляной контакт SE выходов.

[Helium 545]

Получается, как на приведенной выше схеме, там идут 4 провода от каждой сигмы, три из них - питание для плат b22 каждого канала, и четвертый, земля, идёт на земляной контакт SE выходов.

Да.



Итого навскидку нужно 10 проводников:

2x(+30 GND -30) на беты, +5V, GND на lcduino, SSR+, TRS return. Вроде ничего не забыл.

SSR- можно сразу подключить на GND Q25, не заводя его в усилительный блок и сэкономить 1 проводник (опять же сайт не работает, пишу по памяти)

[ruslanch 60]

Итого навскидку нужно 10 проводников:

2x(+30 GND -30) на беты, +5V, GND на lcduino, SSR+, TRS return. Вроде ничего не забыл.

SSR- можно сразу подключить на GND Q25, не заводя его в усилительный блок и сэкономить 1 проводник (опять же сайт не работает, пишу по памяти)

У меня на блоке сигмы разъемы hirschmann 2 x ca3gd по 4 контакта и ca6gs на 7 контактов (на блоке беты, соответственно, свой, аналогичный, набор). В ca3gd планировал занять 3 пина на питание, и 1 на экран для кабеля. Если тянуть отдельную землю от сигмы, то от экрана придётся отказаться, буду делать витую пару. Просто не хочу пускать землю от SE рядом с питанием для цифры. А в ca6gs будут заняты всего 3 контакта (если ssr- подключить на q25).

[Helium 545]

Экран вообще не нужен имхо. Вряд ли длина межблоков более 1 м, и даже если более - все равно не нужен.



Добавлю: экран не нужен, но SSR может успеть дать неиллюзорные наводки уже в силовом блоке, от которых экран не спасет. Поэтому SSR размещать как можно дальше от чистого DC, использовать только брендовые SSR, никаких китайцев со иб-я (лучшие: Crydom и Tyco) и убедиться, что корпус SSR электрически контактирует с силовым корпусом (у вас анодирование, это неплохой изолятор).

Изменено 20 октября, 2017 пользователем Helium

[ruslanch 60]

Добавлю: экран не нужен, но SSR может успеть дать неиллюзорные наводки уже в силовом блоке, от которых экран не спасет. Поэтому SSR размещать как можно дальше от чистого DC, использовать только брендовые SSR, никаких китайцев со иб-я (лучшие: Crydom и Tyco) и убедиться, что корпус SSR электрически контактирует с силовым корпусом (у вас анодирование, это неплохой изолятор).

Спасибо за дополнение. У меня как раз Crydom (D2410). Судя по цене, должен быть хорошим ). Я прозвонил реле, ни один из контактов не контактирует с металлической пластиной на нижней стороне реле. Почему электрический контакт с корпусом важен? Из-за заземления? По поводу корпуса - в заказе на modushop купил два стальных шасси, чтобы ничего не сверлить и не портить, к шасси всё и буду крепить.

[Helium 545]

Контакты реле конечно не контактируют, это логично.

В общем, если будут наводки, попробуйте обеспечить контакт с корпусом.

[Мелкий Пэ 547]

Подскажите пожалуйста по С1-С5. если С2-С5 емкость выбирают от желаемого Ку,

то С1 всегда 33pF, или что-то я упустил по невнимательности?

[zAg 3 251]

Подскажите пожалуйста по С1-С5. если С2-С5 емкость выбирают от желаемого Ку,

то С1 всегда 33pF, или что-то я упустил по невнимательности?

Всё верно, меняются только те, что указаны в таблице.

[ruslanch 60]

А ни у кого, случайно, не завалялось резистора типа 282-0.47-RC, 0.47Ом, 2Вт? Лучше, если в Москве, или области. Ввиду случайного замыкания выхода одной из плат беты полетел Q24 и резистор. Запас IRF9Z34N у меня достаточный, и транзистор я уже заменил, а вот резистор, в лучше случае, прибудет через 5-7 недель. Поэтому буду очень рад, если такой резистор найдётся здесь.

[Helium 545]

Xicon нет, Stackpole RSMF полно.

[Мелкий Пэ 547]

А не сталкивался кто с Audiocore Silver Mica, что в Амании продается? можно доверять, не окажется хламом невесть где сделанным?

Изменено 25 ноября, 2017 пользователем Мелкий Пэ

[ruslanch 60]

А не сталкивался кто с Audiocore Silver Mica, что в Амании продается? можно доверять, не окажется хламом невесть где сделанным?

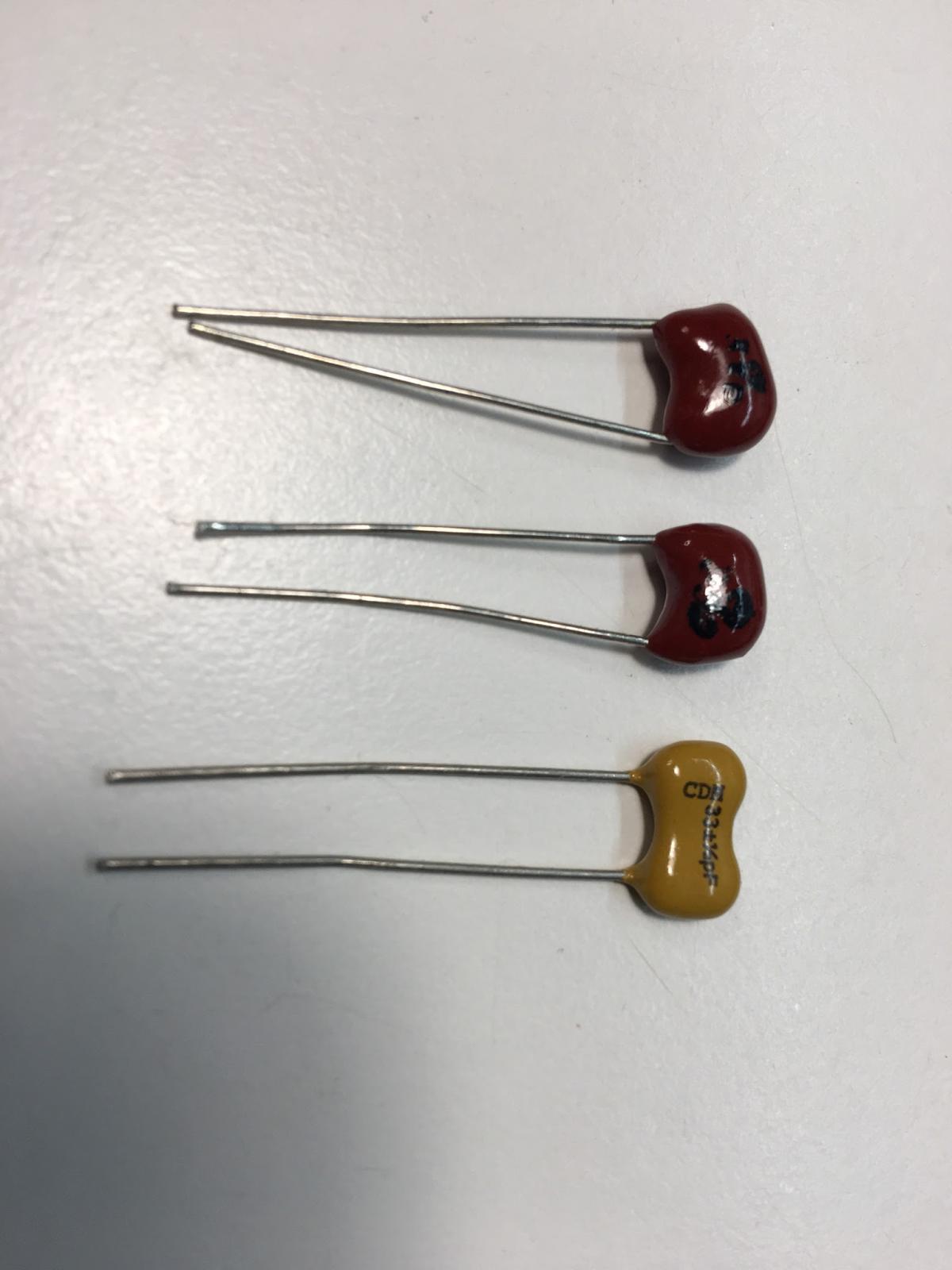

У меня есть и такие, и Cornell Dubilier. Себе в бету поставил Cornell Dubilier. Те, что из Амании смотрятся очень кустарно и некрасиво.

[Мелкий Пэ 547]

есть и такие, и Cornell Dubilier

почитал отзывы на Амании, где-то, кто-то писал, что в аудиокоровские поставки и есть от Cornell Dubilier, при этом все пишут что внешне ужОс кривой!

Понял. Спасибо.

[ruslanch 60]

есть и такие, и Cornell Dubilier

почитал отзывы на Амании, где-то, кто-то писал, что в аудиокоровские поставки и есть от Cornell Dubilier, при этом все пишут что внешне ужОс кривой!

Понял. Спасибо.

Те, что достались мне, на Cornell Dubilier совсем непохожи.

[Helium 545]

Коллеги, а чего добиться то хотите сменой керамики?)

[ruslanch 60]

Коллеги, а чего добиться то хотите сменой керамики?)

Я в интернете прочитал, что лучше... всё ). Но, насколько я понимаю, и как говорит Ti Kan, смысла в такой замене особо нет. Но Ti Kan так про всё говорит ).

[Мелкий Пэ 547]

чего добиться то хотите сменой керамики?

по сути - стадное чувство . Усилителем доволен, но вот читаешь отзывы тех, кто заменил, либо изначально использовал другие комплектующие и невольно возникает мысль - а почему собственно нет, почему не попробовать? Хуже не будет, "лучше" (тут надо понимать, что эта лучшесть сугубо индивидуально дело) - может быть. Мне проще, я не обременен знаниями в области построения усилительных схем

Изменено 25 ноября, 2017 пользователем Мелкий Пэ

[Letuchkin 311]

чего добиться то хотите сменой керамики?

... Хуже не будет, "лучше" (тут надо понимать, что эта лучшесть сугубо индивидуально дело) - может быть. ....



Если заниматься экспериментами на готовой плате, то есть опасность повреждения дорожек, которая возрастает с ростом количества замен элементов на одном отверстии.

Изменено 25 ноября, 2017 пользователем Letuchkin

[Мелкий Пэ 547]

Если заниматься экспериментами

Эксперименты слишком дорогое для меня удовольствие, не сам же я паять буду, не умею. Поэтому собрал комплект, заменил и все...

[Helium 545]

Усилителем доволен, но вот читаешь отзывы тех, кто заменил, либо изначально использовал другие комплектующие и невольно возникает мысль - а почему собственно нет, почему не попробовать? Хуже не будет, "лучше" (тут надо понимать, что эта лучшесть сугубо индивидуально дело) - может быть.

С чего вы взяли, что хуже не будет?

Не понимаю такой логики, что отступление от рекомендованных комплектующих неминуемо влечет УЛУЧШЕНИЕ качества звука.

Повторю однажды сказанное, что означает такая логика: разработчик просто идиот, который не догадался, что стоит банально поставить другие комплектующие, чтобы еще улучшить усилитель. Но мы то не идиоты, мы где-то слышали о таких марках как Silver Mica, Silmic2 и Muze KZ, так давайте улучшать то, о чем разработчик не допер своим умом.

Вот и[вырезано модератором] люди на эти [вырезано модератором] Silmic2 или Muse, которые имеют срок жизни 1000 ч при 85С, вместо того, чтобы поставить нормальные электролиты на 6000-10000ч при 105С. И т.д. и т.п.

Изменено 27 ноября, 2017 пользователем drhead.pavel.v

[zAg 3 251]



Не понимаю такой логики, что отступление от рекомендованных комплектующих неминуемо влечет УЛУЧШЕНИЕ качества звука.



Но мы то не идиоты, мы где-то слышали о таких марках как Silver Mica, Silmic2 и Muze KZ, так давайте улучшать то, о чем разработчик не допер своим умом.

А с чего взяли, что не рекомендованы разработчиком? Вот пожалуйста, прям с сайта разработчика:

C9, C10, C11, C12: aluminum electrolytic capacitor 50V low-ESR high-reliability

100µF

Lead spacing 0.200", 10mm or 13mm diameter

Panasonic FC (Digi-Key P10323-ND)

Nichicon HE (Mouser 647-UHE2A101MPD)

Nichicon PW (Mouser 647-UPW1J101MPD)

Nichicon KZ (Muse), FW or FG ("boutique")

Vishay-BC 136 RVI series

Elna Silmic ("boutique")



C15, C16: aluminum electrolytic capacitor 50V low-ESR high-reliability

470µF

Lead spacing 0.200", 13mm diameter or

Lead spacing 0.300", 18mm diameter

Panasonic FC (Digi-Key P10328-ND or P11260-ND)

Panasonic FM (Digi-Key P12400-ND)

Nichicon HE (Mouser 647-UHE1H471MHD3)

Nichicon PW (Mouser 647-UPW1H471MHD)

Nichicon KZ (Muse), FW or FG ("boutique")

Vishay-BC 136 RVI series

Elna Silmic ("boutique")

[ruslanch 60]

вместо того, чтобы поставить нормальные электролиты на 6000-10000ч при 105С. И т.д. и т.п.

Насколько я понимаю, областью применения конденсаторов, которые 6000-10000 часов при 105С, ultra low esr, high ripple current, являются импульсные блоки питания. Это то, для чего они оптимизируются, возможно, в ущерб каким-то другим параметрам. Например, параметрам работы на звуковых частотах. Если почитать их даташиты, то для них референсной частотой указывается 100кГц, для этой частоты и указываются параметры. А для звуковой аппаратуры у них есть отдельные серии конденсаторов. Кстати, неплохие по параметрам - и KZ, и Silmic II по ESR лучше Panasonic FC, а Silmic II и по esr, и по току на уровне Panasonic FM/FR. У KZ esr похуже, другие параметры Nichicon скрыл, да. У Nichicon есть ещё KA серия, как раз 105C электролиты, но по esr они, почему-то, совсем плохие, я не решился их использовать. Но, самое главное, производитель позиционирует их как конденсаторы для применения в звуковоспроизводящей аппаратуре. Производитель декларирует, что он провел исследования, сделал соответствующие оптимизации, именно для этой цели, и пользователь должен остаться доволен этим. В общем, это мои примерные размышления, когда я выбирал конденсаторы в бету ). А с Silver Mica получилось так, что я решил изменить коэффициент усиления модулей беты, и в это время на глаза попались картинки беты с Silver Mica. Поскольку всё равно надо было заказывать и ждать 4 недели, решил заказать Silver Mica.

Изменено 25 ноября, 2017 пользователем ruslanch

[Мелкий Пэ 547]

Не понимаю такой логики,

Вполне ожидаемый ответ, впрочем я как заметили не писал об однозначном улучшении, а если рассуждать логично, то и ухудшения в период срок жизни 1000 ч при 85С быть не должно, поэтому я при возможной замене рискую только напрасной потерей времени и определенного количества финансов.

Хотел в свою очередь Вам задать вопрос- при использовании Беты в качестве предусилителя, могут ли каким негативным образом влиять друг на друга единовременное использование не отключаемого выхода "Pre-out" и выхода "Headphone output"?
