AMB Beta 22

[BesPav 117]

Командиры, подскажите на практике сколько надо взять с учетом подбора 550-560??? И еще вопрос - насколько критичен точный подбор выходных ,Тошибовских транзисторов?



На две платы Беты22 покупайте не меньше сотни.



Из биполярных транзисторов наиболее эффективным будет более-менее точный подбор образцов транзисторов в позиции Q9/10/11/Q12, почти все остальные биполярные подбора по hFE не требуют.



Главной проблемой будет подобрать близкие по параметрам NPN и PNP транзисторы, т.е. разной проводимости. Постарайтесь определить или хотя бы оценить температуру внутри корпуса, это весьма сильно влияет на изменение параметров транзисторов, причем по разному на NPN и PNP. Можно отобрать совсем сильно отличающиеся транзисторы, собрать и запустить на них, прогреть оставшиеся внутри корпуса и проводить измерения вынимая их прогретым там же пластиковым пинцетом. Работы будет вдвое больше, но стараемся для себя.



На подбор мосфетов можете особенно не рассчитывать, менее чем из 300 пар практически невероятно найти совпадающие P- и N- типа, поэтому сразу забейте, точность их подбора почти ни на что не влияет. Более-менее удачным, что можно здесь сделать - это поучаствовать в групповой закупке с подбором на diyaudio@com. Отличным и наверное единственным вариантом будет покупка подобранных четверок 2SK2013/2SJ313 от Pass F5.



Входные JFETы в Бете22 работают с весьма сильной дегенерацией истоковым резистором и их итоговая крутизна достаточно мала. Но тут дело даже не в крутизне, такая сильная дегенерация самым радикальным образом улучшает перегрузочную способность ВХОДного каскада. Для Беты22 это не особо принципиально, ее ВЫХОДной каскад работает в режиме без отсечки и не дает большого количества высокочастотных помех в цепи обратной связи. А вот в Бете24 Ти Кан этой особенностью воспользовался в полном объеме.

Подбор входных транзисторов на итоговые параметры усилителя влияет сильнее всего.



Другие источники есть, сообщал об этом на соседних ресурсах чуть более инженерной направленности и менее строгих в отношении сторонних продавцов.



[jarsy 292]

Спасибо большое за развернутые ответы, мне так много понятно становиться.

Нашлись у alwait - 2SK170BL в подобраной паре и по адекватной цене. А вот 2SJ74BL мало и за них космически просят. Я так понял это все Джапан давно снятый с производства?

[zAg 3 251]

Спасибо большое за развернутые ответы, мне так много понятно становиться.

Нашлись у alwait - 2SK170BL в подобраной паре и по адекватной цене. А вот 2SJ74BL мало и за них космически просят. Я так понял это все Джапан давно снятый с производства?

Надо не пары 2SK170BL, а подобранные квадрики 2SK170BL / 2SJ74BL (два - 2SK170BL и два соответствующих им - 2SJ74BL ), и для небалансного варианта Беты, надо два таких квадрика.

[jarsy 292]

Да да, спасибо. Уже тоже посмотрел схему. По комплементарным парам, точнее квартетам.

Изменено 19 октября, 2016 пользователем jarsy

[achospbru 2]

Камрады!

У кого в Питере ещё,окромя iow'а и Orland'а есть сабж?

Очень хотелось бы сравнить звучание HE-6 от Beta22 и имеющегося у меня FHA 1.3.

Вадим к сожалению занят очень.

А Orland не заходит на форум.Кстати,кто может с ним в реале связаться спросить?Свой телефон скину в личку.

Изменено 30 октября, 2016 пользователем achospbru

[jarsy 292]

Подскажите пожалуйста, для двухканальной бэты буду заказывать тансформатор. Какая мощность была бы с запасом? Или какой ток вторичек? Напряжение холостого и может пару процентов витков вторички накинуть для запаса? Интересуют два варианта. Один БП и два БП может позже надумаю баланс.

[BesPav 117]

Какая мощность была бы с запасом?



Наушниковому варианту - 10 Ватт на плату. 15 - с двукратным запасом.

Лучше секционированный ШЛ или R-Core.



Или какой ток вторичек?



~ 200 мА на плату.



Напряжение холостого и может пару процентов витков вторички накинуть для запаса?



20-30 Вольт холостого. Не надо накидывать, лучше поставьте резистор 50 Ом в первичке транса.



[zAg 3 251]

Подскажите пожалуйста, для двухканальной бэты буду заказывать тансформатор. Какая мощность была бы с запасом? Или какой ток вторичек? Напряжение холостого и может пару процентов витков вторички накинуть для запаса? Интересуют два варианта. Один БП и два БП может позже надумаю баланс.

The appropriate VA rating of the transformer depends on the intended load. For a b22 serving as a headphone-only amplifier, one σ22 PSU can supply either 2, 3 or 4 b22 boards (corresponding to passive-ground 2-channel, active-ground 3-channel or fully-balanced 4-channel configurations). The recommended transformer ratings are as follows:



Number of b22 channels Recommended transformer rating

2 50VA

3 80VA

4 100VA



http://www.amb.org/audio/sigma22/

Изменено 30 октября, 2016 пользователем zag18

[Мелкий Пэ 547]

Смотрю на балансной бете используют как dual 3-pin XLR так и 4-pin XLR. Вторые явно эргономичнее, да и дешевле, это я уже про кабели с такими коннекторами, так в чем профит от использования dual 3-pin XLR?

[Urez 2 505]

Смотрю на балансной бете используют как dual 3-pin XLR так и 4-pin XLR. Вторые явно эргономичнее, да и дешевле, это я уже про кабели с такими коннекторами, так в чем профит от использования dual 3-pin XLR?

1) Унификация(все-таки изначально балансные кабели для наушников в hi-fi шли именно с ним, "студию" в расчет не хочу брать с trs у FHA-1.3 например).

2) "ФирмА" полноразмерные производит только 3pin.

[zAg 3 251]

Смотрю на балансной бете используют как dual 3-pin XLR так и 4-pin XLR. Вторые явно эргономичнее, да и дешевле, это я уже про кабели с такими коннекторами, так в чем профит от использования dual 3-pin XLR?

В случае с Бетой (да и вообще, в любом случае) - не в чём. Только в лишних затратах на аппаратные терминали и на лишний (дополнительный) коннектор на наушниках (да при этом ещё и не удобным пользованием подключением с использованием двух коннекторов). В 3-х пиновых коннекторах, как правило один пин в каждом терминале вообще не задействован, и получается, что два используются в одном, два в другом, что и компенсируется в одном 4-х пиновом (я его сейчас использую и в небалансном подключении, стараясь отойти от "дурного" Jack соединения).

[Мелкий Пэ 547]

В 3-х пиновых коннекторах, как правило один пин в каждом терминале вообще не задействован, и получается, что два используются в одном, два в другом, что и компенсируется в одном 4-х пиновом

Это я видел, но может не понимаю чего, и действительно есть какие-то существенные различия

[zAg 3 251]

В 3-х пиновых коннекторах, как правило один пин в каждом терминале вообще не задействован, и получается, что два используются в одном, два в другом, что и компенсируется в одном 4-х пиновом

Это я видел, но может не понимаю чего, и действительно есть какие-то существенные различия

Да никаких совершенно. В наушниках всё равно задействовано по два проводника на каждый капсуль (в балансе L+,L- / R+,R- и в небалансе L+,земля / R+, земля) и там третий контакт совершенно не используется. Я даже бы рекомендовал, если имеете балансный усилитель с XLR 4-х пиновым выходным терминалом, если хотите при этом иметь и небалансный выход, то тоже ставить такой-же 4-х пиновый, это будет лучше, как для звука, так и для удобства и универсальности, позволит использовать один и тот-же кабель для подключения (как по балансу, так и по небалансу), а так же делать коммутацию на "горячую" не опасаясь спалить выходные транзисторы усилителя.

[jarsy 292]

Я так вообще размечтался, как доделаю бету, все наушники на ХЛР пересадить. Джек очень стремное творение особенно в контексте применения на горячую. Не говоря уже о том что сама его конструкция подразумевает целый букет болезней разного рода.

[Nifrigel 857 8 Тракты]

А есть толковые 4-pin XLR разъемы? 3-pin XLR есть родиевые Furutech, 4-pin таких не видел.

[zAg 3 251]

А есть толковые 4-pin XLR разъемы? 3-pin XLR есть родиевые Furutech, 4-pin таких не видел.

Коннекторы недавно появились (с очень качественными пинами), а вот аппаратные терминалы пока только Neutrik, правда и с джэк терминалами, таже история. XLR соединение от Jack соединения отличается довольно плавным сединением (без приложения чрезмерных усилий), что создаёт довольно положительный результат (как с технической, так и с эмоциональной точки зрения), и с переходом на XLR подключения наушников, переходить назад на Jack совершенно не тянет (мягко сказать).

[Nifrigel 857 8 Тракты]

, а конкретные модели коннекторов с качественными пинами не подскажите?



Я тоже после STAX и нормального Pro Bias терминала не в восторге от 6.3 Jack. Чтобы вытащить его из GS-X MKII приходится прикладывать заметные усилия. Из AT-HA2002, впрочем, выходит легко.

[zAg 3 251]

, а конкретные модели коннекторов с качественными пинами не подскажите?



Я тоже после STAX и нормального Pro Bias терминала не в восторге от 6.3 Jack. Чтобы вытащить его из GS-X MKII приходится прикладывать заметные усилия. Из AT-HA2002, впрочем, выходит легко.

Furutech FP-705M.

[jarsy 292]

Eidolic 4-pin XLR with Gold-Plated Tellurium Copper pins

Ну и из дешевых нойтрик и реан

Изменено 17 ноября, 2016 пользователем jarsy

[Goo8s 37]

Я тоже после STAX и нормального Pro Bias терминала не в восторге от 6.3 Jack. Чтобы вытащить его из GS-X MKII приходится прикладывать заметные усилия. Из AT-HA2002, впрочем, выходит легко.

А что за разъёмы в HA2002 установлены? На снимках нутра HA5000 и HA2002 редко разъемы попадаются. Не Neutrik же там стоит?



[Nifrigel 857 8 Тракты]

Еще бы производителей наушников кто-нибудь пнул, чтобы использовали одинаковые терминалы, желательно Mini XLR. Чтобы один и тот же кабель можно было с разными наушниками использовать. А то у HD800 одни коннекторы, у Fostex TH900 MKII вторые, у Audez'e третьи, у Hifiman четвертые. Меняешь наушники и каждый раз шнур перепаивать или новый делать.

А что за разъёмы в HA2002 установлены? На снимках нутра HA5000 и HA2002 редко разъемы попадаются. Не Neutrik же там стоит?

@Goo8s, понятия не имею, не разбирал их.

Изменено 17 ноября, 2016 пользователем Nifrigel

[jarsy 292]

Можно делать выпуск до 10 см и мини XLR. А дальше один кабель на все ухе. Ну или два кабеля если много ушей односторониих и двусторонних.

[bbest 93 2 Тракты]

Всем привет!

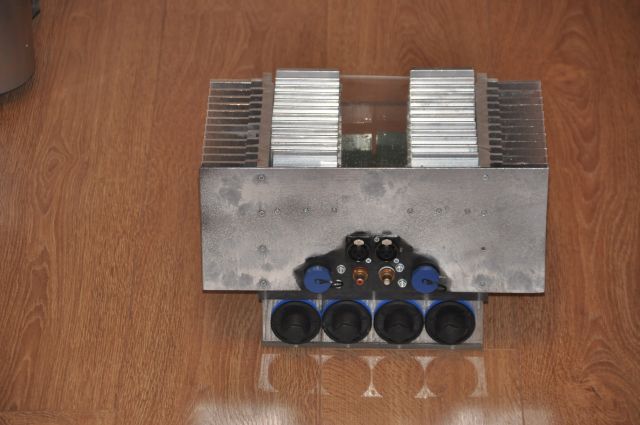

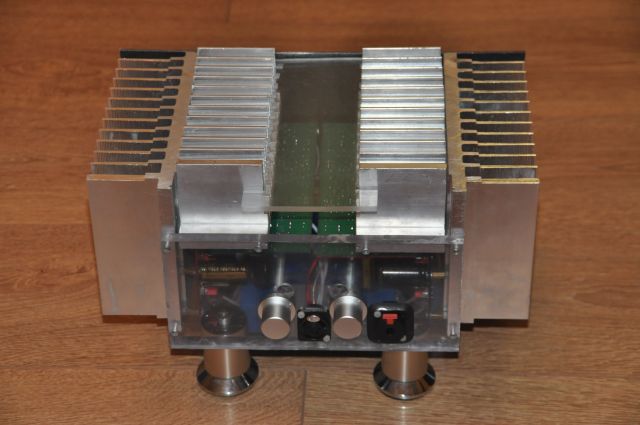

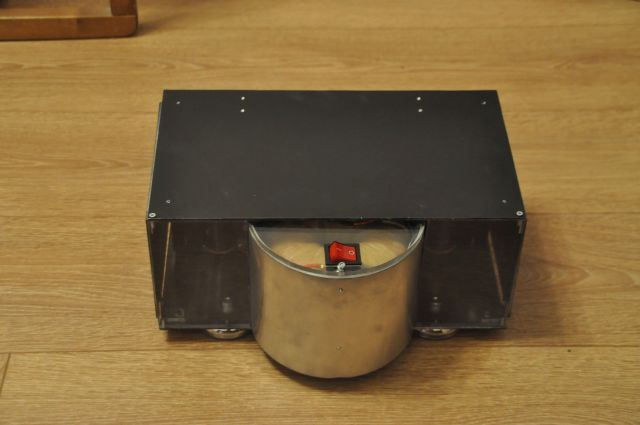

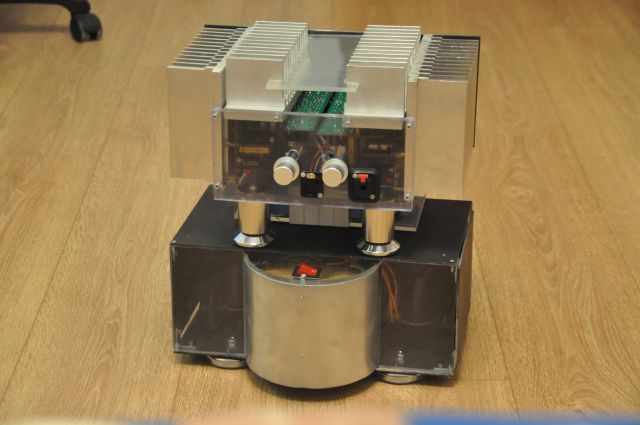

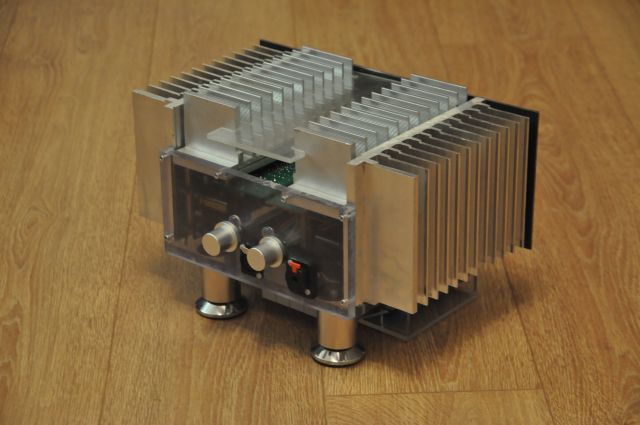

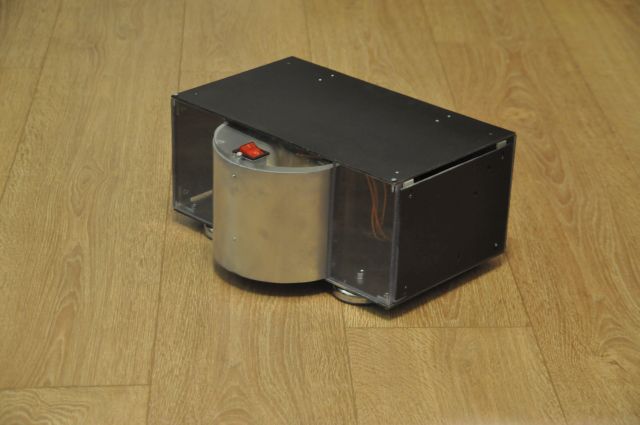

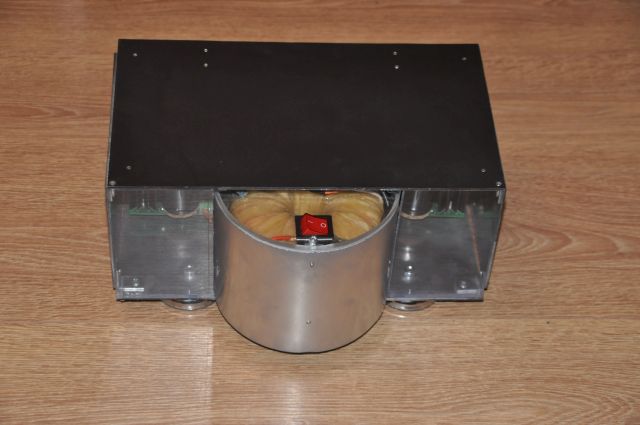

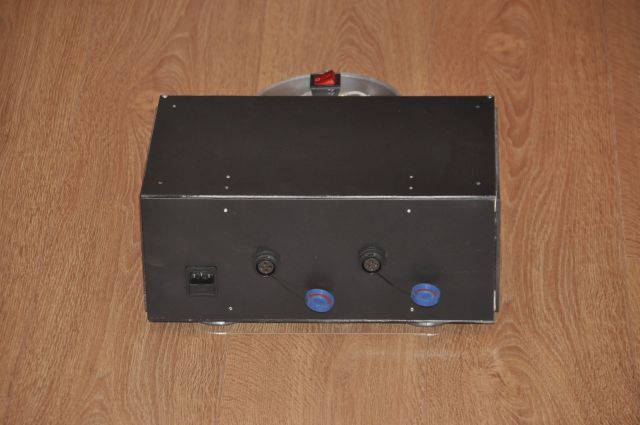

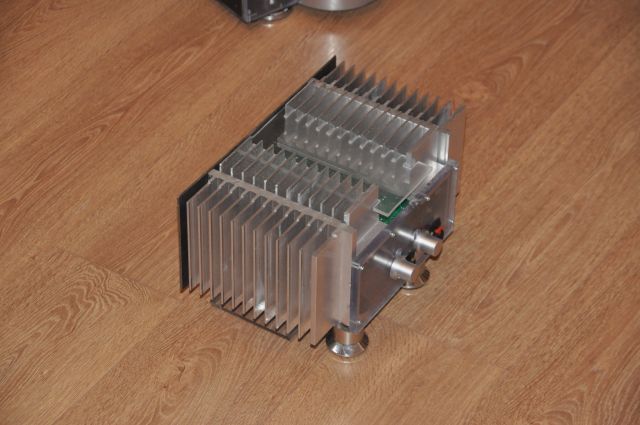

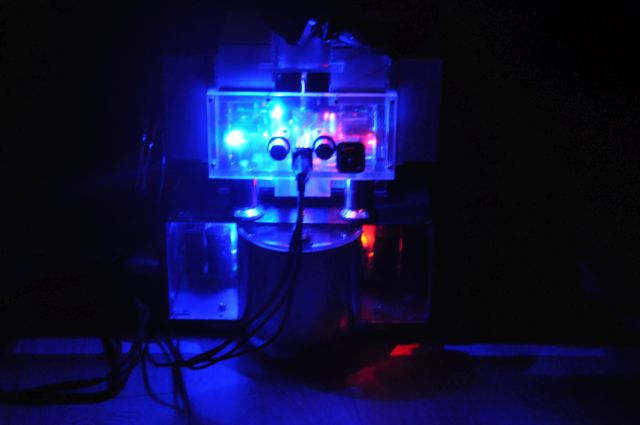

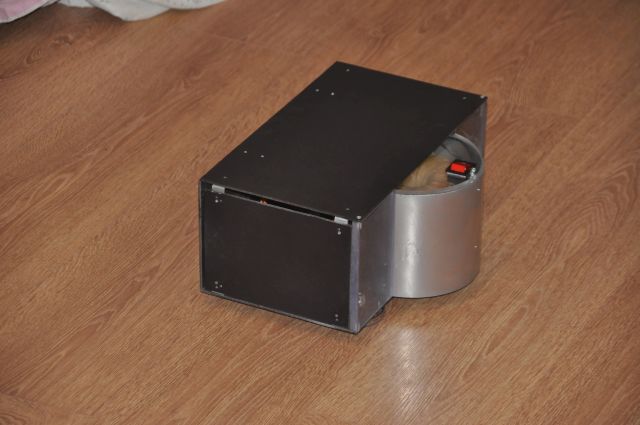

Окончательно собрал и покрасил корпуса беты22.

Более качественные фото на https://cloud.mail.r.../K4LK/jY6zKWtTo . Звук с HE-6 вышел близкий к стаксовому.

Изменено 26 ноября, 2016 пользователем bbest

[Urez 2 505]

@bbest, ну выглядят как минимум...оригинально!)) Поздравляю!

[AAB 780 6 Тракты]

Если конечно можно вносить замечания и критику, то я бы кнопку включения поставил бы такую

http://overhard.ru/catalog/modding_diy/knopki/

и на серебряной панели впереди по центру.

На усилительной части по бокам от 4 pin поставил бы 3-pin, а 6.3 Jack над 4 pin.

А так очень оригинально вышло, поздравляю.
