Наконец то нашёл мануал по самостоятельной распайке балансного кабеля для наушников

http://robrobinette.com/BalancedCable.htm

[Prochan 27]

@dm72,

+1 ВАЗ 21124 был доведен 150сил и 165 момента. Было молодо, весело, экстремально, драйвово.

Потом WV B6 Все тоже самое только еще и комфортно)))

[L1Nk 0]

Здравствуйте. Я читал ветку и почти постоянно хвалят канаре.

Не будет ли он тяжеловат и дубоват для повсякдневного использования?

Что взять тоньше и легче?

[kokspanel 11]

Приветствую всех форумчан!Спецы, подскажите, как грамотно распаять mini xlr 4 , на Audeze.Проводочка к коннектору подходит два , а контакта четыре.Кабель делаю балансный.

[Urez 2 505]

@kokspanel,в полноразмерном xlr не используйте 1(ground) вообще

http://wiki.faust3d....ring-scheme.png

[kokspanel 11]

На усилок будет XLR 4.Там земля и не нужна(L+ ;L- ;R+ ;R-).А вот как спаять на мини XLR 4.Прозвонил стоковый кабель, там задействованы все четыре контакта.Каким образом они попарно закорочены?

[Urez 2 505]

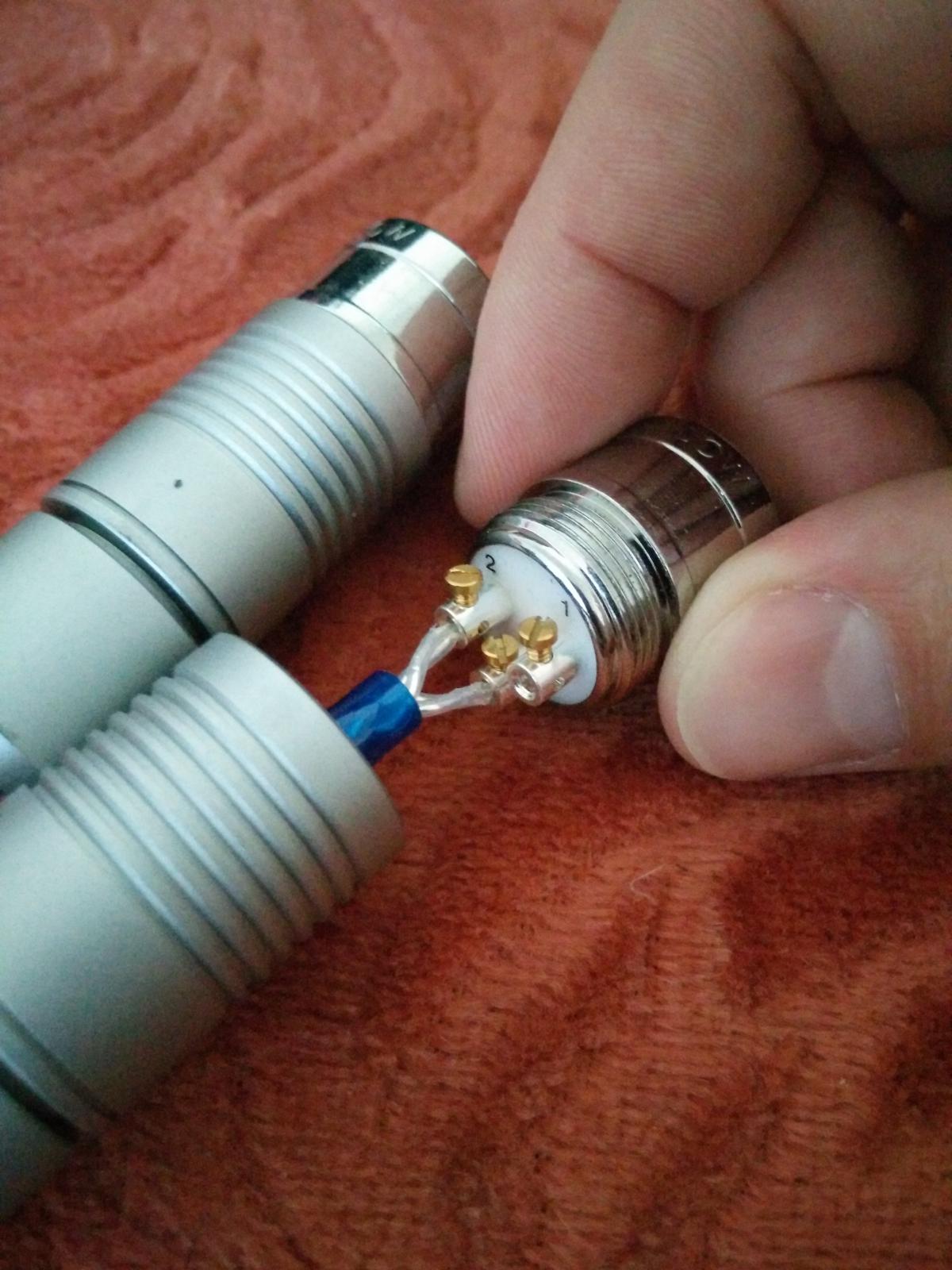

Да попарно, откройте ссылку, там все правильно, кроме земли. Будьте внимательны к моменту как вы "смотрите" на разъем- со стороны пайки или пинов, нумерация есть, разберетесь...

Окружность на схеме у полноразм xlr соотв двум на мини, круг- двум другим

Как закорочены зависит от числа жил, если две, то перемычкой на разъеме мини-xlr(как вы еще сделаете?), четыре и более- там уж ясно.

Изменено 24 сентября, 2014 пользователем Urez

[kokspanel 11]

Urez , благодарю за инфу! А перемычку из чего сваять? Еще у меня одна мысля : мож подогнуть внутри один пин к другому(они легко гнутся) и спаять их , а потом к ентой конструкции припаять жилу ?!?

[Ilya-s 812 1 Тракты]

перемычку можно сделать из OCC-моножилы, например.

Но mini-xlr пины уже закорочены внутри чашек, я в своих кабелях ЛСДшных припаивал только два крайних (1 и 3) контакта в коннекторе.

[kokspanel 11]

Вот , Ilya-s , то что надо!Я тоже думал о том , что можно просто припаять две жилы к любым парным пинам(1 или 4 ; 2 или 3) и вроде все должно работать.Есть смысл городить огород из перемычек ?

[Ilya-s 812 1 Тракты]

я именно так и сделал ))

Припаял к наиболее равноудаленным, т.е. пины 1-3.

В стоковом кабеле пины закорочены, не знаю зачем. Возможно, в старых ЛСД их не коротили контакты внутри внутри чашки, и для "совместимости" в стоковом шнурке задействовали все 4 пина.

[kokspanel 11]

Ilya-s, подскажите,пожалста, толковые кабели, которые можно приобрести на просторах наших инет-магазов.С забугорными связываться нет желания.Сейчас ваяю дебютный кабелек , поэтому на пробу взял недорогой,известный на форуме, Canare.Надеюсь, что эта тема меня затянет, поднаторею и слеплю чего-нить стоящее.Ухи, на которых буду ставить эксперименты : LCD-2 и HD-650.Хотелось-бы "прочистить" им звучок.

[Ilya-s 812 1 Тракты]

@kokspanel,

из "полуготовых" вариантов (которых можно в России купить) частенько рекомендуют Oyaide HPC-22W, Их продают в *****. Но я сам его не слушал

[Urez 2 505]

Возможно, в старых ЛСД их не коротили контакты внутри внутри чашки, и для "совместимости" в стоковом шнурке задействовали все 4 пина.

поэтому не стал рекомендовать делать так, мало ли что им в какой ревизии взбредет в голову сделать...мне их тех поддержка по поводу ground пина то ничего внятного объяснить не смогла, все что-то "му-хрю...ну мы согласны с вами, вроде он как и не нужен, делайте без него", я а 2 суток епсяимел удовольствие ковыряться с mjolnir'ом методом тыка когда его из-за этого по защите вырубало при выкручивании ручки громкости. К тому же могут быть и другие наушники с такими разъемами в перспективе и не факт что внутри у них разводка будет такая же

[Ilya-s 812 1 Тракты]

@Urez,

Тут получается несколько странно - с одной стороны, если паять в mini-xlr все 4 пина, то это будет более "совместимый" вариант. С другой стороны, если запаивать только два пина - то этот вариант будет более "безопасный", т.к. меньше шансов что-то закоротить, подключив этот провод в другие наушники



Владельцам балансных усилителей с 4pin-XLR и LCD3/X повезло - у них есть балансный кабель в комплекте, который можно прозвонить

Изменено 25 сентября, 2014 пользователем Ilya-s

[Urez 2 505]

@Ilya-s,согласен,но такой "безопасный" в большинстве случаев может стать просто неработающим, не говоря уже о том что сам себя можешь "лишить" полезного общего сечения проводника наполовину...

Вопрос спорный, лучше сделать как общепринятый способ у хэд-фай комъюнити, прозвонив известных мануфактурщиков типа RAL, Artisan и т.д.

Изменено 25 сентября, 2014 пользователем Urez

[Ilya-s 812 1 Тракты]

@Urez,

всё же, пусть лучше кабель не работает, чем закоротит прибор. Много есть усилков, у которых нет защиты по току.

Я уже давно припаиваю только с 1-3-пины в LCD-кабелях, проверял на 9 парах LCD - всё работало Среди них были 2xLCD2r1 (2010, 2011), 4xLCD2r2 (2012-2014), 3xLCD3 (2012-2014).

Плюс к этому, вроде бы больше нет серийных наушников с 2x4pin mini-xlr.

Изменено 25 сентября, 2014 пользователем Ilya-s

[Urez 2 505]

@Ilya-s,серийные уши я что-то тоже не припомню, что ж, тогда остается при больших сечениях коротить сам кабель скруткой на концах и паять на два пина...

[Ilya-s 812 1 Тракты]

@Urez,

или использовать тонкие кабели )))

Хотя их можно использовать в т.з. удобства. Например, для меня ALO R16 тяжеловат, хотя это больше вопрос привычки)

Изменено 25 сентября, 2014 пользователем Ilya-s

[Urez 2 505]

@Ilya-s,

кстати надо у Сергея(sergst) спросить как он распаивает свои кабели в mini-xlr...

[Urez 2 505]

Urez, или использовать тонкие кабели )))

ага, это я слышу от человека, который видимо "от нефиг делать" плетет из серебра топовые 16-ти жильные "шунияты" с каждым проводником в хлопке...))

Благодарствую Илья, повеселил ты меня на ночь глядя

[Ilya-s 812 1 Тракты]

@Urez,

мои шуняты легкие)) просто выглядят довольно большими)

[Urez 2 505]

Илья, Сергей распаивает как я все 4 пина... И я не сомневаюсь что твоя шунията легкая, я больше о том как ты загоняешь 16 жил в хлопке в один коннектор в контексте разговора выше))

[Ilya-s 812 1 Тракты]

@Urez,

для меня именно важен вес кабеля, я не объем, занимаемый им в пространстве ))

У меня по 8 жил к каждому коннектору подходит, кстати, там вполне есть место и для перемычек, хотя паять их не очень удобно...

Кстати, распайки всех 4х пинов теоретически увеличивает емкость ))) Правда, не знаю, какой именно материал там в кач-ве изолятора используется в mini-xlr коннекторе, что-то из полиамидов, наверное. У них диэл. константа не особо низкая))

[kokspanel 11]

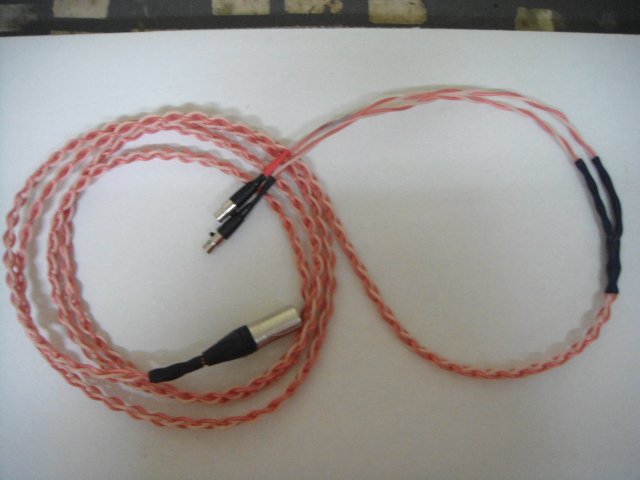

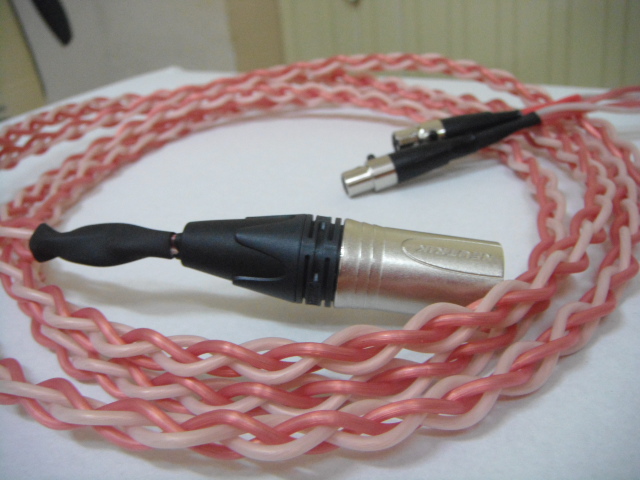

Сделал, наконец-то,свой дебютный кабелек,вернее "кабелище",т.к. размеры получились внушительные.В этом,кстати,мне "помогли" ребята из Оллкэйблс,вместо заказанного Canare 4S6,прислали 4S8.Менять не стал,терпежу не было,решил делать из того,что есть.Пришлось помучиться с мини XLR,т.к ента хреновина не хотела туда лезть(мало того,что опыта нифига нет,да еще такая подстава с кабелем).Кабель паял ко всем 4-м пинам,предварительно разделив каждую многожилу на две части,скрутил кончики и облудил.Паяльная станция,маленькая тележка мата(БОЛЬШАЯ ТЕЛЕЖИЩА) и вуаля.Результат на фото.Рядом лежит стоковый кабель,для наглядности.

Что касается звука,не буду бежать впереди паровоза,надо греть,но все-ж.Первое что бросилось в глаза(уши),это-сцена.Она стала ширее во всех отношениях.В остальном-звук стал более утонченный и деликатный,чего Я совсем не ожидал,думал будет МЯСО(при таком-то сечении).Короче бум греть и слухать дальше.

Вообще,тема очень интересная,буду развивать её дальше.Теперь загорелся прикупить какой-нить хороший кабель,нарядить каждую жилу в черную шелковую или хлопковую оплетку и сплести(хочу 8 жил).Тока где все это прикупить .Надеюсь на советы опытных форумчан.

З.Ы.Благодарю форумчан Ilya-s и Urez за полезную инфу!
