Zero Component Amplifier (усилитель Хьюстона)

[ringer 16]

Тема об этом усилителе на Вегалабе



http://www.vegalab.ru/forum/showthread. ... 1%8E-0.1uF

[ringer 16]

Слушаю сейчас этот девайс с вынесенным наружу трансформатором. Корпус маловат, и если внутри транс стоит фонит не слабо. Буду трансформатор в отдельный корпус засовывать. И вот думаю раз все будет настолько по феншую, то надо сделать совсем кошерно и заюзать фильские провода. То есть нужно метра 2-2.5 силового кабеля, одна вилка, и какие нибудь силовые разъемы мама-папа для соединения корпусов между собой. Посоветуйте минимально интересные варианты, так чтобы без фанатизма.

Честно говоря не верю что они могут как то повлиять, но интересно попробовать - а вдруг случится чудо )

[8street 393]

Корпус маловат, и если внутри транс стоит фонит не слабо. Буду трансформатор в отдельный корпус засовывать.

Посмотрел фото. Может вы колец землянных наделали? Попробуйте развести землю типа "звезда".

Т.е. землянные контакты должны быть соединены между собой только около банок конденсаторов, тех, которые после выпрямителя. И желательно чтобы каждое присоединение имело свой провод.



Например посмотрите как это сделано на моей плате.





Справа по центру - земляной полигон. Там же рядом установлены сглаживающие банки электролитов. От полигона идут дорожки - каждый к своему потребителю (ну почти).



Если хотите совсем по феншую, то можно порекомендовать сделать такой сетевой кабель (там по ссылкам пощелкайте, есть и сетевик):

https://sites.google.com/site/severnyjpriboj/httpsitesgooglecomsitesevernyjpribojzimafotosessii/kabeli-1



Делал на основе такой технологии себе межблок. Вышло меганейтрально, но по детальности проиграл моему encore, который кстати сказать оказался холоднее, - медь хорошую не достал.

[ringer 16]

8street

Не знаю, как можно понять есть ли эти кольца? Заземлять на корпус выходные разъемы пробовал, но мне показалось что без заземления лучше, может одинаково, не знаю... Сейчас вообще на корпус ни чего не замыкается. Когда выношу трансформатор наружу явно меньше шума становится. Точнее он считай пропадает, тихой ночью услышать можно если прислушаться в паузе. Так что выносить в отдельный корпус точно надо, а потом уже если шум замечу, то буду проблемы с разводкой земли искать.



Как то это совсем по феншую вы посоветовали А из готовых вариантов кабелей что нибудь подсказать можете? Супра вроде не очень дорогой, мне его в Аудиомании советовали. Не знаете как он?

Консультант который мне супру советовал рассказывал что он пользуется Асус Ксонар, и комп подключает каким то фильским сетевым кабелем )) Не знаю как я докатился до того чтобы с кабелем питания заморачиваться, звучит как полный бред )))



[sonornic 0]

а вдруг случится чудо )

Про проводочки интересное: http://noosfera-audio.narod2.ru/Vidmi_Cables/

[8street 393]

Не знаю, как можно понять есть ли эти кольца?

На провода надо смотреть. Допустим, если вы к транзистору подвели землю и к другому транзистору, и соединили эти земли еще между собой по кратчайщему пути - то это кольцо.

В идеале, от каждого потребителя своя земля, отдельным проводом, должна идти к банкам электролитам. И они не должны быть соединены между собой нигде, кроме около банок.



А из готовых вариантов кабелей что нибудь подсказать можете? Супра вроде не очень дорогой, мне его в Аудиомании советовали.

Не знаю. Это вам в тему по кабелям. Видел неоднозначные отзывы по супре. И в то же время не видел ни одного плохого отзыва по кабелям фиш-1. Себе наверное, как руки дойдут, его и буду брать.

[ringer 16]

А ссылку на фиш-1 можете кинуть? Или полное название написать.

[ringer 16]

http://*****.ru/fisch_Performance-1_1.5m.html

не, я за шнур столько отдать не готов...

А что то не очень дорогое в нарезку что можете посоветовать?

[8street 393]

Подключайте обычным кабелем за 200р. Все равно - один хрен тогда.





Сам так делаю.



[ringer 16]

8street



А такой не пойдет? http://*****.ru/inakustik_Referenz_AC-2502M.html ?? Типа с ними разницы быть не должно?

[ringer 16]

Вот из этих вариантов что выбрать можно?

http://*****.ru/daxx_P311.html

http://*****.ru/furutech_Alpha_P-1.html

http://*****.ru/inakustik_Referenz_AC-2502M.html

http://*****.ru/supra_LoRad_3G1.5.html

http://*****.ru/supra_LoRad_3G2.5.html

http://*****.ru/ultimateaudio_Power ... C-1.4.html



Как выбирать? По принципу толщины жил и наличию экрана?

[AlAnBek 748]

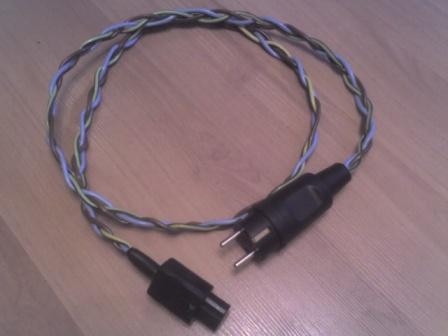

http://*****.ru/supra_LoRad_3G2.5.html в раздетом виде.

[ringer 16]

AlAnBek

Вы хотите сказать что он плохой или хороший? Не понял.

[8street 393]

Вот из этих вариантов что выбрать можно?

http://*****.ru/daxx_P311.html

http://*****.ru/furutech_Alpha_P-1.html

http://*****.ru/inakustik_Referenz_AC-2502M.html

http://*****.ru/supra_LoRad_3G1.5.html

http://*****.ru/supra_LoRad_3G2.5.html

http://*****.ru/ultimateaudio_Power ... C-1.4.html



Как выбирать? По принципу толщины жил и наличию экрана?



По-моему, первый сразу в топку. Какой-то он гламурный, из-за чего может страдать цена-качество.

Из остальных уже выбирайте, который понравится. У последнего и третьего - хорошие экраны. Хотя я не знаю целесообразно ли это, все равно потом от трансформатора наводки больше.



Кстати, вы хотели транс вынести за корпус - не рекомендуется делать длинные вторичные провода. Лучше уж с землей разобраться и побороть шум внутри корпуса.

[AlAnBek 748]

AlAnBek

Вы хотите сказать что он плохой или хороший? Не понял.

Я Вам его порекомендовал.

[ringer 16]

AlAnBek

Вы хотите сказать что он плохой или хороший? Не понял.

Я Вам его порекомендовал.

Ок, спасибо. Вы рекомендуете снять с него экран?

[ringer 16]

Кстати, вы хотели транс вынести за корпус - не рекомендуется делать длинные вторичные провода. Лучше уж с землей разобраться и побороть шум внутри корпуса.

Учту, длинный провод делать не буду.



Насчет земли - подозреваю что не в ней дело. А в том что наводки от транса идут на резисторные сборки прилепленные на корпус прям рядом с трансом. И еще наводки попадают на затвор транзистора в фильтре питания.

[AlAnBek 748]

AlAnBek

Вы хотите сказать что он плохой или хороший? Не понял.

Я Вам его порекомендовал.

Ок, спасибо. Вы рекомендуете снять с него экран?

Да.

[ringer 16]

А вилку какую взять?

Такая подойдет? http://*****.ru/supra_Mains_Plug/M_SW-EU.html



Хотя лучше наверное переплачу 300р и возьму вот эту http://*****.ru/furutech_FI-E11%28Cu%29.html круто смотрится, по феншую

[AlAnBek 748]

А вилку какую взять?

Такая подойдет? http://*****.ru/supra_Mains_Plug/M_SW-EU.html



Хотя лучше наверное переплачу 300р и возьму вот эту http://*****.ru/furutech_FI-E11%28Cu%29.html круто смотрится, по феншую

Лучше переплатите.

[8street 393]

А в том что наводки от транса идут на резисторные сборки прилепленные на корпус прям рядом с трансом. И еще наводки попадают на затвор транзистора в фильтре питания.

Попробуйте вот примерно так обмотать трансформатор. Возможно поможет.

Один конец этой обмотки на землю, ближе к электролитам фильтра. Другой конец ни к чему не подключайте.

Желательно еще и фольги намотать. Только ее тоже надо заземлить.



ПС. Сам не пробовал, т.к. с такой проблемой не встречался.

[StaS 16 3 Тракты]

Ребят, у меня такой вот вопрос. Как то давненько брал конструктор для 2х моно блоков Passion 15 MKII.

Если мне память не изменяет в конструкторе должны были быть силовые транзисторы 2SJ201 2SK1530 но на тот момент я это как то просто не проверил. Прошло пару лет, достал эти конструкторы для сборки и что я там вижу, вместо тошибы 2SJ200 2SK1529, лежат IRF610 и IRF9610. .

Если начинаю искать инфу по этому усилителю, то на сегодняшний день видна его реализация на транзисторах 2SJ200 2SK1529. Вот и думаю, какие транзисторы заказывать лучше, 2SJ200 2SK1529 или 2SJ201 2SK1530 ? Что думаете?

Ещё два больших конденсатора оказались почему то всего на 2200/160v, ёмкость мне кажется маловатая да и вольтаж такой в этом усилителе ненужен вроде как.







[ringer 16]

Взял таки кабель сетевой Supra LoRad 3G2.5 с вилкой Furutech FI-E11(Cu). Посмотрим услышу ли разницу. Настрой очень скептический...



Воспринимается пока просто как украшательство усилителя. Так как усилитель с нуля собирал сам навесным монтажом, выбирая все компоненты, так сказать вложил в него душу То хочется чтобы он выглядел красиво.

Ну и интересно провести эксперимент влияет ли сетевой кабель на звук. Либо убедиться что не влияет, либо обнаружить что алхимия существует. Мне кажется что ZCA идеально подходит для такого эксперимента, если уж он не покажет разницы...



Вообще наверное стоит переименовать тему и перенести в другой раздел, потому что это уже давно усилитель для наушников а не колонок )

[8street 393]

ringer

Интересно будет узнать. А то может тоже руки дойдут сетевик сменить.

Еще поперетыкайте фазу в розетке.

[marchenkovdmitry 6]

Мне тоже интересно, ради интереса покрутил вилку у Лемана и Техникса, разницы не заметил
