Zero Component Amplifier (усилитель Хьюстона)

[ringer 16]

ringer

Стаб не шумит? Пробовали наушники подключать?

Шумит почти не слышно на низкой частоте, если ухо к колонке поднести. Но у меня пока вместо 220uF там 0.33uF стоит, думаю когда добавлю 220uF шуметь совсем перестанет. Пока просто нет такого номинала. А больше ставить опасно - большая нагрузка на транзистор. Чем больше эта емкость тем медленнее транзистор открывается при включении питания. Первое время бедняге приходится рассеивать все 31 вольт в тепло. Он и когда кондер полностью зарядится, от рассеивания 8 вольт греется очень сильно.



Наушники пока не пробовал, разъем надо купить.



Вам отдельное спасибо за то что посоветовали эту схему. Пока полного представления о качестве не сложилось, потому что слушаю через колонки от муз центра, но по первым ощущениям усилитель отличный

[RomanSt 34]

Как с тепловыми режимами дело обстоит?

Этот корпус, конечно, рассеивает хорошо. Но внутри наверняка весьма горячо.

[KingFiercer 323 4 Тракты]

Поведайте вкратце что есть предусиление и зачем оно нужно? Разве обычный усилитель не лучше, чем предусилитель+мощник?

[ringer 16]

Как с тепловыми режимами дело обстоит?

Этот корпус, конечно, рассеивает хорошо. Но внутри наверняка весьма горячо.

Вчера гонял его часа 3, разогревается сильно, руку не удержать. Но до 100 градусов температура не доходит, большая капля воды налитая из ложки на поверхность корпуса испаряется минут за 15. Внутри скорее всего не сильно хуже, потому что все разогревающиеся элементы отводят тепло на корпус. Внизу сделал 4 не больших отверстия.

[ringer 16]

Поведайте вкратце что есть предусиление и зачем оно нужно? Разве обычный усилитель не лучше, чем предусилитель+мощник?

Одинаково, зависит от реализации. Обычный усилитель это то же самое только в одном корпусе. Пред усиливает напряжение, а "вторая ступень" усиливает мощность. Мне интересно было отдельно мощник сделать потому что есть LC, который вроде бы является хорошим предом. Ну и кроме того такое разделение интересно с точки зрения поиграться Например при желании легко потом ламповый пред подключить.

[KingFiercer 323 4 Тракты]

Ясно. Читал на сайте AMB, что м-куб тоже хорош как пред.

А что можете сказать об этом усилке? http://www.dj-store.ru/shop/UID_2795_art-sla-2.html

[ringer 16]

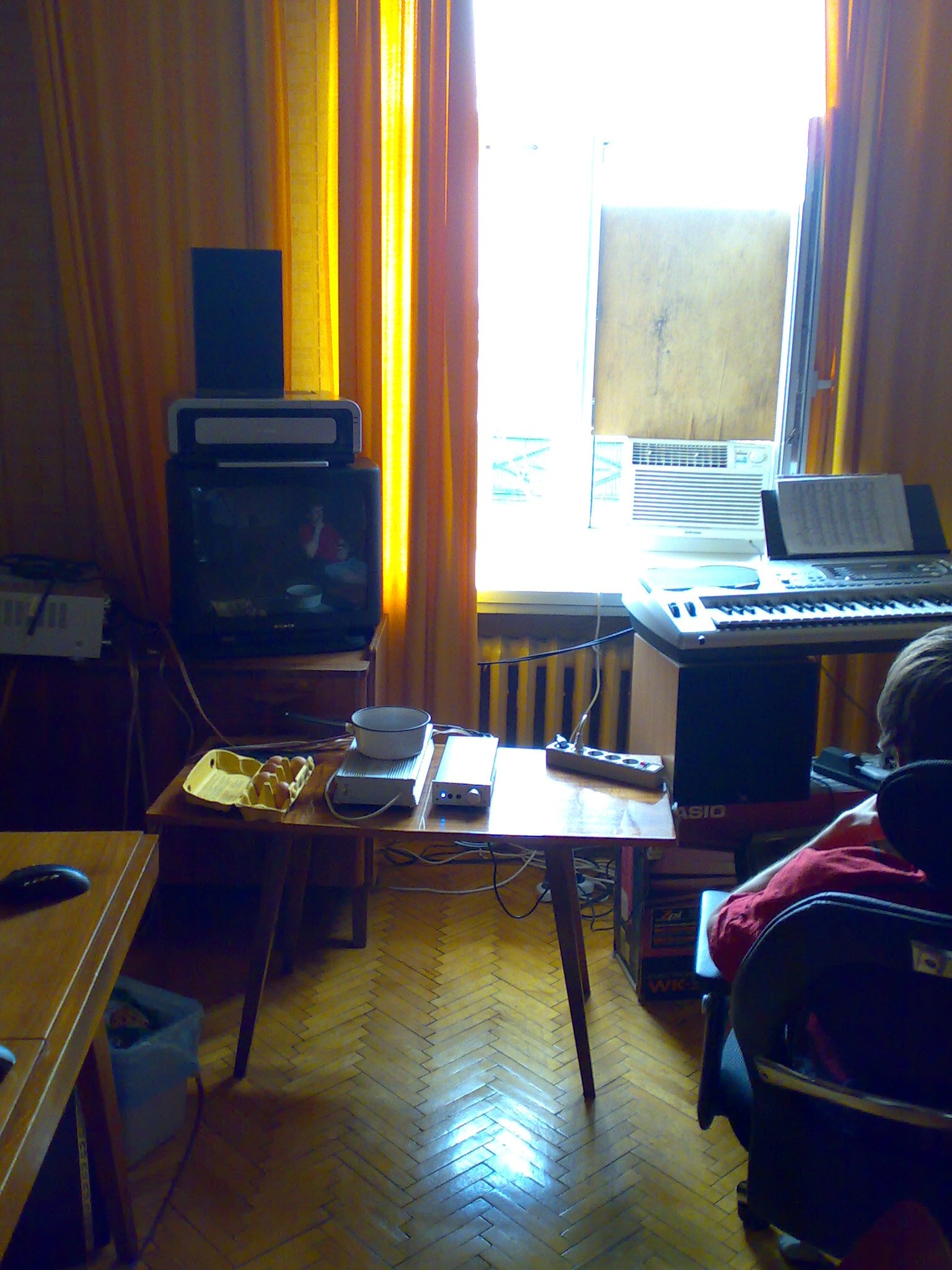

Сеанс прослушки.

[ringer 16]

Larin

Ага ))

[ringer 16]

В общем задохлик вчистую слил дешевому ресиверу (ватт 100-150 на канал).



Подключали полочники Dynaudio, Monitor Audio Bronze BR2 и BR1.



BR1 играли довольно громко, но почему то на НЧ гудели. Не знаю с чем это связано, гудели примерно как гудят дешевые колонки от резонанса в корпусе. С ресивером гудения слышно не было.



BR2 была только одна штука, в стерео послушать не удалось. С ней благодаря чувствительности 90дБ играло лучше всего. Ход диффузора динамика был приличный. Запаса по громкости вполне хватало. Слушать это сочетание уже можно, но все равно с ресивером колонка играла лучше, энергичнее.



Dynaudio играли лучше чем BR1 (колонки уровнем выше), но тише. На крайних положениях регулятора громкости усилитель издавал ацкие искажения. В целом они качественно играли даже не на 20% от своего потенциала. Лажа полная ))



Так что я на собственном опыте убедился, что чувствительность колонок должна быть как минимум 95дБ. Теперь одна надежда на Клипши

[ringer 16]

Ясно. Читал на сайте AMB, что м-куб тоже хорош как пред.

А что можете сказать об этом усилке? http://www.dj-store.ru/shop/UID_2795_art-sla-2.html

Не знаю, может и хороший, характеристики впечатляющие. Вообще Ларин правильно говорит по поводу мониторов. За 50 тысяч можно очень хорошие активные взять. А если еще чуть добавить то можно и активные Дины взять. У меня моники можно сказать начального уровня, но утрут нос аналогичным по стоимости хайфайным усилку+колонкам запросто. Но с другой стороны там нет такого широкого поля для творчества - усилитель в классе А не подключишь, перепаивать нечего...

[clubnewmen 3 323 2 Тракты]

У BR-1 баса то почти нет, что там может гудеть? Кстати сборка Китай или Англия?

[Mescalito 52]

ringer, я надеюсь перед тем как выбирать проект усилителя, вы прочитали этот раздел

http://www.vegalab.ru/forum/forumdispla ... 0%BB%D0%B8

?

[ringer 16]

ringer, я надеюсь перед тем как выбирать проект усилителя, вы прочитали этот раздел

http://www.vegalab.ru/forum/forumdispla ... 0%BB%D0%B8

?

Ужас! Как этот раздел можно прочитать? ))

[ringer 16]

У BR-1 баса то почти нет, что там может гудеть? Кстати сборка Китай или Англия?

Какая сборка не знаю. На этой прослушке слушали в основном всякий Рамштайн, Продиджи, Гуано эйпс и тд.. И на громкости которая явно слишком большая для этого усилителя. Бедняга кряхтел как мог Дома я обычно совсем другую музыку слушаю и тише. Так что надежда есть. Но все же к этому усилку искать меньше 95дБ акустику не буду. Очень здорово будет если 81ые Клипши подойдут.

[energetik 92]

ringer, я надеюсь перед тем как выбирать проект усилителя, вы прочитали этот раздел

http://www.vegalab.ru/forum/forumdispla ... 0%BB%D0%B8

?

Ужас! Как этот раздел можно прочитать? ))

Самое прикольное, что всё равно придётся прочитать. Сборкой одного этого усилителя я думаю дело не ограничится затягивает это всё, особенно если руки растут откуда нужно

[ringer 16]

Самое прикольное, что всё равно придётся прочитать. Сборкой одного этого усилителя я думаю дело не ограничится затягивает это всё, особенно если руки растут откуда нужно

Если считать TLM-07 и LC, то это третий Для наушников мне уже не очень интересно собирать, LC устраивает. Может только Альпс на ДАКТ поменяю. А вот если чувствительные колонки куплю, то может со временем за ламповик возьмусь.

[ringer 16]

Подключил к нему Кварты 450ые В нем точно есть потенциал для юзания с наушниками. Пока присутствует заметный фон от БП на 100 герцах, и что то временами шуршит в левом ухе (видимо в каком то месте припаял плохо). Но играет очень приятно. АЧХ выпрямилось, добавилось нижней середины и баса. Причем не добавилось резкости или грубости звуку, играет деликатно. Так что буду доводить до ума и приделывать разъем для наушников. Может с колонками он и не срастется на отлично, но зато с наушниками Если кому нибудь интересно как на нем заиграют Хайфаймены, то можно устроить прослушку когда доведу его до ума.

[8street 393]

Если кому нибудь интересно как на нем заиграют Хайфаймены

Полностью он их не расскачает, т.к. HE-6 требуют 22В действующих для 115дБ. Чисто физически столько ус не выдаст. А вот если хватит напряжения питания на комфортную громкость, то все будет нормально.

[ringer 16]

Кстати кто нибудь может подсказать как посчитать ток/мощность которая падает на наушники сопротивлением примерно 250 ом? Хочу понять можно ли им наушники спалить.

[ringer 16]

Если кому нибудь интересно как на нем заиграют Хайфаймены

Полностью он их не расскачает, т.к. HE-6 требуют 22В действующих для 115дБ. Чисто физически столько ус не выдаст. А вот если хватит напряжения питания на комфортную громкость, то все будет нормально.

Слушать на 115 дБ это редкостный мазохизм Но если линейно звуковое давление нарастает с напряжением, то получается всего около 60дБ при 12 вольтах, это очень тихо. Для Квартов на положении регулятора 9 часов получается громко.

[8street 393]

Но если линейно звуковое давление нарастает с напряжением,

Там кажись нелинейная зависимость. Для напряжения не скажу точно, но для мощности это так. Причем с очень хорошими шансами на прослушку на комфортной громкости. Например для 115 дБ - 6Вт, 109 - 3 Вт и т.п.



посчитать ток/мощность которая падает на наушники сопротивлением примерно 250 ом?

Нужно знать хотя бы еще один параметр, что вы хотите на них подать или из них выжать? Допустим некоторые производители указывают макс. мощность для наушников. На примере моих 650-х это 0,5 Вт. Вот если построить такой ус, который будет выдавать на 300 Ом (сопротивление HD650) 0,5 Вт, то он их полностью раскачает.



Чтобы подать такую мощность, нужно некоторое напряжение. Оно находится по формуле, амплитудное значение: Ua=SQR(2*P*R)=SQR(2*0,5*300)=17,3 В , где SQR- квадратный корень выражения в скобках.

Действующее напряжение в корень из двух раз меньше. А если у нас двуполярное питание, то оно должно быть равно +/- 17,3В +/- падение напряжения на управляющем элементе.



При этом нетрудно рассчитать необходимый ток через наушники (тоже амплитудное знач.) Ia=Ua/R=17,3/300=0,058 А.



Соответственно, из этих формул видно, что для высокоомной нагрузки необходимо большее напряжение и меньший ток, чем для низкоомной. Вот как-то так.

[ringer 16]

8street

Что то я не понял У моих наушников заявленное сопротивление тоже 300 ом, а макс мощность не нашел какая. Предположим что тоже пол ватта. Макс напряжение если я понимаю правильно с усилителя может быть 12 вольт. Какая мощность будет подаваться на наушники если включить максимальную громкость?

[8street 393]

ringer

Вряд ли там все 12 вольт идет на нагрузку, сколько-то еще садится на полевике. Ну допустим на наушники все же попадает амплитудных 12 В.

Pa=Ua*Ua/R=12*12/300=0,48 Вт. Это пиковая мощность. Действующее значение P=Pa/1,41/1,41=0,24 Вт.



В реале чуть меньше 240 мВт. Но это все цифры, нужно ведь знать, как наушники запоют с 240-ка мВт, может это для них 120 дБ или 90. Как это узнать: тут Labat про это что-то писал, но я так и не въехал. Так что ориентируюсь на реальные измерения: макс дБ (обычно 115) при такой-то мощности.

[ringer 16]

Хренасе! 450ые оказывается тяжеляк играть умеют

[ringer 16]

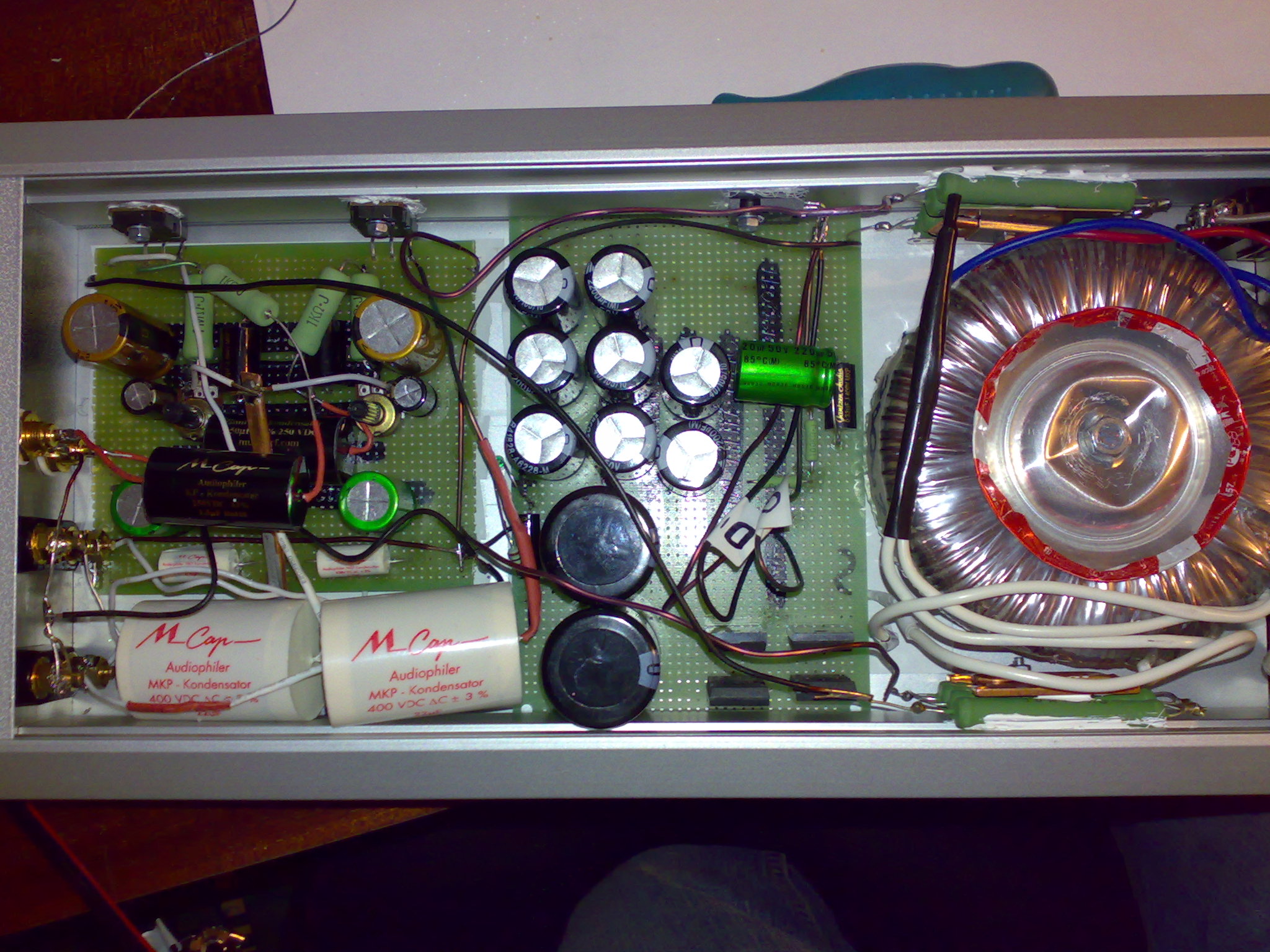

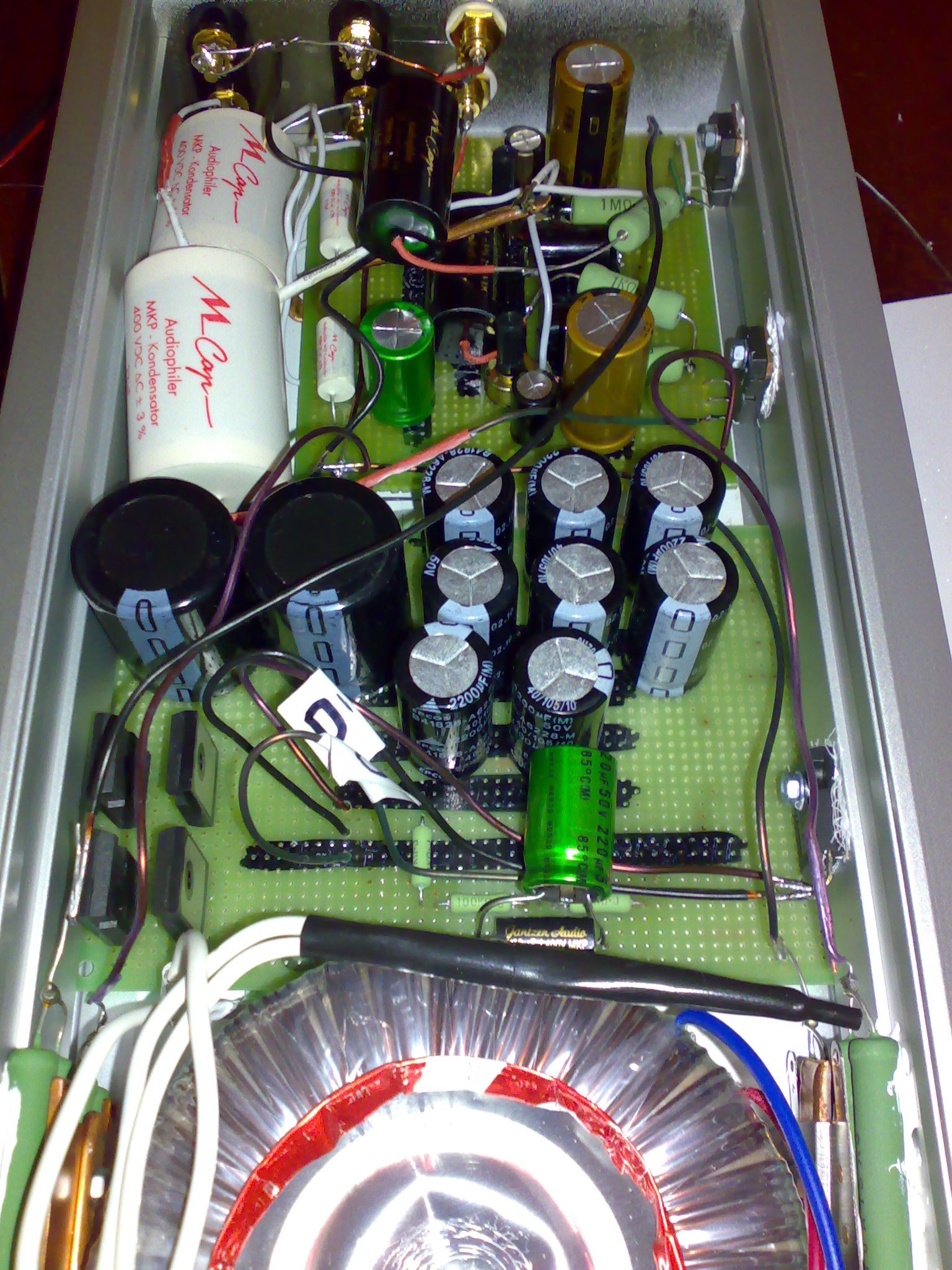

Немного допилил
