LoveCube

[marchenkovdmitry 6]

Prospero



Либо тогда уж аттенюатор Никитина.



Приветствую! Не подскажите максимально простую реализацию? Хочу просто регулировку громкости, без экрана, селектра входов итд. На веге столько конструкций, что я и запутался

[Prospero 5]

Prospero



Либо тогда уж аттенюатор Никитина.



Приветствую! Не подскажите максимально простую реализацию? Хочу просто регулировку громкости, без экрана, селектра входов итд. На веге столько конструкций, что я и запутался

Я делал руководствуясь этой статьей. Селектор входов можно просто не подключать.

[energetik 92]

marchenkovdmitry

обратитесь к вегалабовцу antecom. Самая простая реализация его девайса - платка с реле, к ней простой потенциометр. Получается довольно просто и качественно.

[marchenkovdmitry 6]

Prospero

energetik



Благодарю!

[ringer 16]

Jey

Куда ставить Виму собираетесь?

[ringer 16]

Если уж тут пошел разговор об аттенюаторах, может кто расскажет простым языком, чем лучше трансформаторный вариант? И лучше ли? Я встречал отзывы, когда люди вместо конденсаторов на выход ЦАПа ставили трансформаторы, и на высоких уровнях сигнала получали клиппинг.

[Serj08 0]

Привет всем! Может вы мне посоветуете какие взять наушники Beyerdynamic DT 990 PRO или Sennheiser HD-650, под LoveCube?

Вроде уже определился здесь viewtopic.php?f=1&t=11942 но всё равно меня терзают смутные сомнения... нелюблю я режущие слух вч...

Что бы не захламлять тему, ответьте в личку пожалуйста, или на ссылку выше...

[Jey 207 10 Тракты]

Jey

Куда ставить Виму собираетесь?



Скорее всего никуда ибо не влезет. Я просто для 1541 закупался 100`ками, ну и прихватил за компанию, т.к. присутсвовал в списке требуемых номиналов, я еще и 100 DALE 1-2w резисторов прихватил - пригодятся когда-нибудь.

[victorvvo 511]

Если уж тут пошел разговор об аттенюаторах, может кто расскажет простым языком, чем лучше трансформаторный вариант? И лучше ли? Я встречал отзывы, когда люди вместо конденсаторов на выход ЦАПа ставили трансформаторы, и на высоких уровнях сигнала получали клиппинг.



Трансформаторный аттеньюатор, с минимальными потерями (с учетом реального КПД, конечно) передает мощность регулируемого сигнала. Помимо этого появляется возможность гальванической развязки источника и приемника сигнала, что может оказаться весьма полезным для снижения помех, наводок и т.п. Относительно "клиппинга" трансформаторного выхлопа ЦАП - тут скорее всего имеет место не клиппинг, и насыщение сердечника. И скорее всего, из-за ошибок схемной "реализации".

Во первых, "неучет" наличия постоянного напряжения (может даже и небольшого) на выходе (выходах) ЦАП. Во вторых, "паразитные" импульсные ВЧ процессы при включении-выключении ЦАП - которые, например могут легко намагнитить сердечник небольшого трансформатора...

[Jey 207 10 Тракты]

Ну что, время прошло, замена конденсаторов вывела мой LC на абсолютно другой уровень, даже "зачатки баса" начали прорастать. Все-таки сильно меняется звучание, с "прогревом" конденсаторов. Но всегда хочется большего, жду новых запчастей.



P.S. Скоро приедет новый ДАК, возможно еще раз пойду на игры с операми.

[Jey 207 10 Тракты]

Ну что, время прошло, замена конденсаторов вывела мой LC на абсолютно другой уровень, даже "зачатки баса" начали прорастать. Все-таки сильно меняется звучание, с "прогревом" конденсаторов. Но всегда хочется большего, жду новых запчастей.



P.S. Скоро приедет новый ДАК, возможно еще раз пойду на игры с операми.



Не пойду, по сравнению с бывшей звуковухой - небо и земля, нет смысла - так копать, займусь либо Беттой - 22/Либо попробую усилки от АТ, что-то привелкли внимание....

[ringer 16]

Принес сегодня с работы LC и взялся за паяльник. Выбросил от туда разделительные конденсаторы на входе и конденсаторы шунтирующие диоды моста в блоке питания. Заменил маленькие пленочные кондеры в питании ОУ на хорошие. Поизучал схему и увидел то что повергнет в панический ужас любого аудиофила - на входе сигнала, сразу после Альпса, оказывается стоит фильтр из конденсатора на 100 пикофарад Выкинул тоже. Питание мощных транзисторов зашунтировал 0.1 микрофарад пленкой, припаяв кондеры прямо к ногам транзисторов. Аккуратно по краю, как можно дальше от трансформатора, проложил сигнальные провода.



Звук стал значительно прозрачнее, ушла пелена. Собственного фона не слышно вообще. Раньше на максимальных положениях регулятора было слышно шипение. Как пред тоже значительно лучше чем было. Теперь наверное так даже лучше, чем через пассивный регулятор мощник подключать. Буду слушать так



Стоит отметить, что большую часть из этих модификаций с самого начала предлагали сделать знающие люди, но дошел я до этого только сейчас

[Jey 207 10 Тракты]

[marchenkovdmitry 6]

ringer



Оказывается 100 пФ в сигнале стоят Это я получается заменил керамику на wima и звук вроде бы поменялся, на грани самовнушения. А я думал что я тепловой режим изменил... А у меня сразу фона не было, наверное корпус большой



[ringer 16]

Jey

marchenkovdmitry

100 пФ со входа выкидывайте обязательно. И разделительный со входа очень желательно тоже, особенно если ЦАПа нормальная есть. Шипел видимо потому что провода поближе к трансу были.

[Jey 207 10 Тракты]

Jey

marchenkovdmitry

100 пФ со входа выкидывайте обязательно. И разделительный со входа очень желательно тоже, особенно если ЦАПа нормальная есть. Шипел видимо потому что провода поближе к трансу были.



Ну собственно я и планировал, все жду деталей, китайцы со своим НГ, продинамили не по детски.

[ringer 16]

Чтобы выкинуть деталей не надо

[Jey 207 10 Тракты]

Чтобы выкинуть деталей не надо



Лень просто так лезть.



Мне и без этого, есть с чем повозится, чем глубже лес - тем больше дров!

[ringer 16]

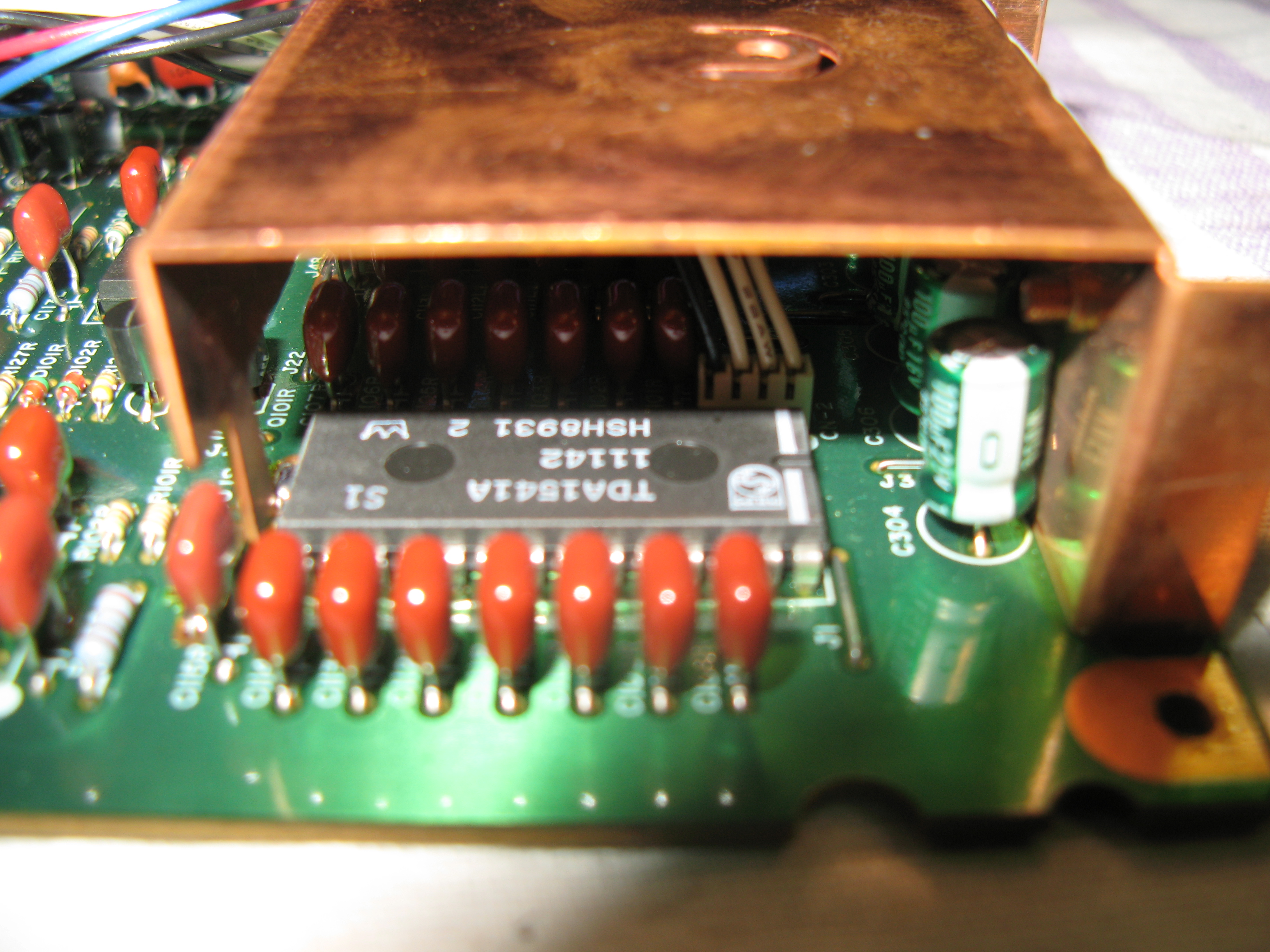

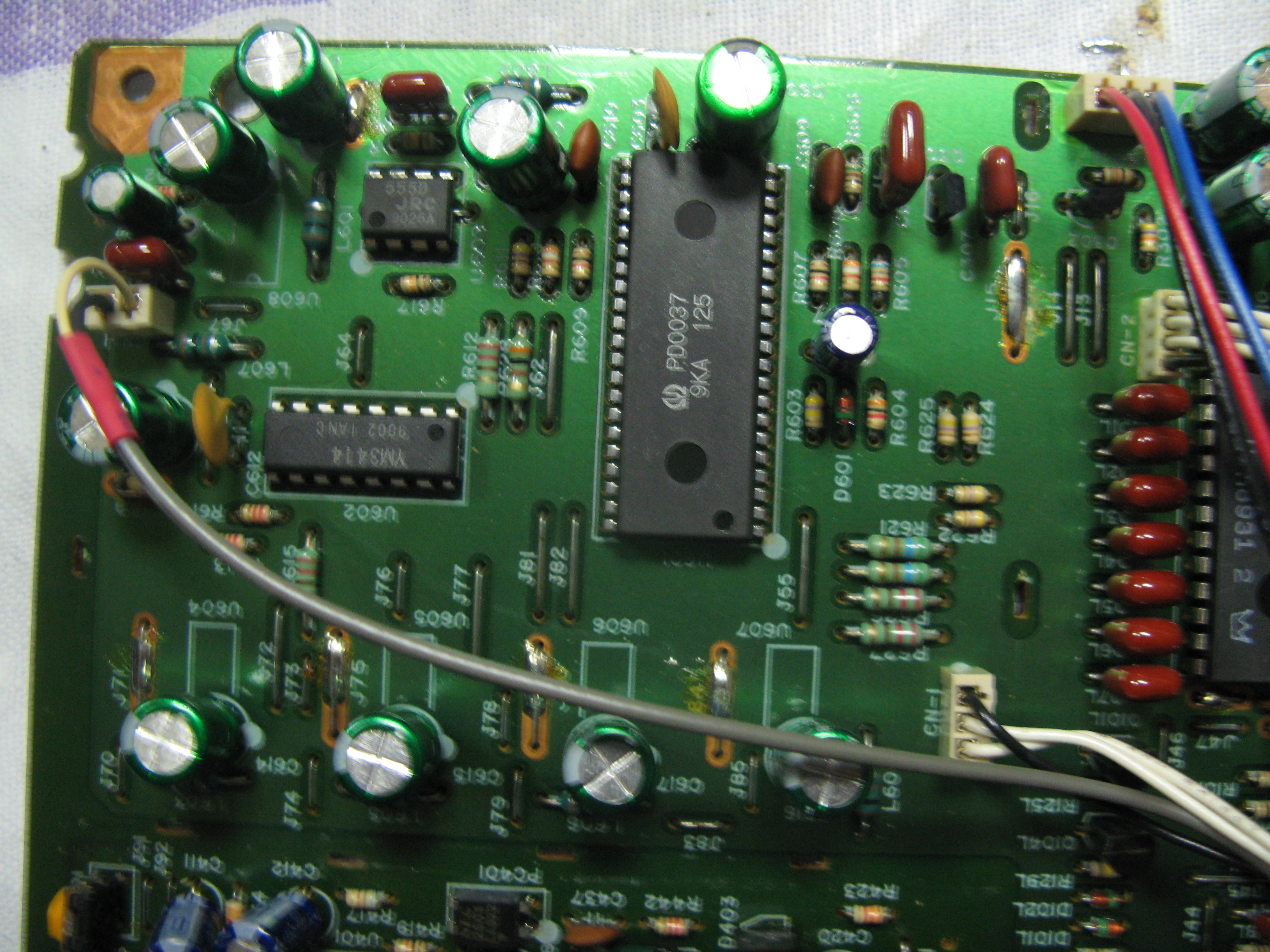

Прикольно Это что за плата с 1541 ЦАПом?

[Jey 207 10 Тракты]

Прикольно Это что за плата с 1541 ЦАПом?

[marchenkovdmitry 6]

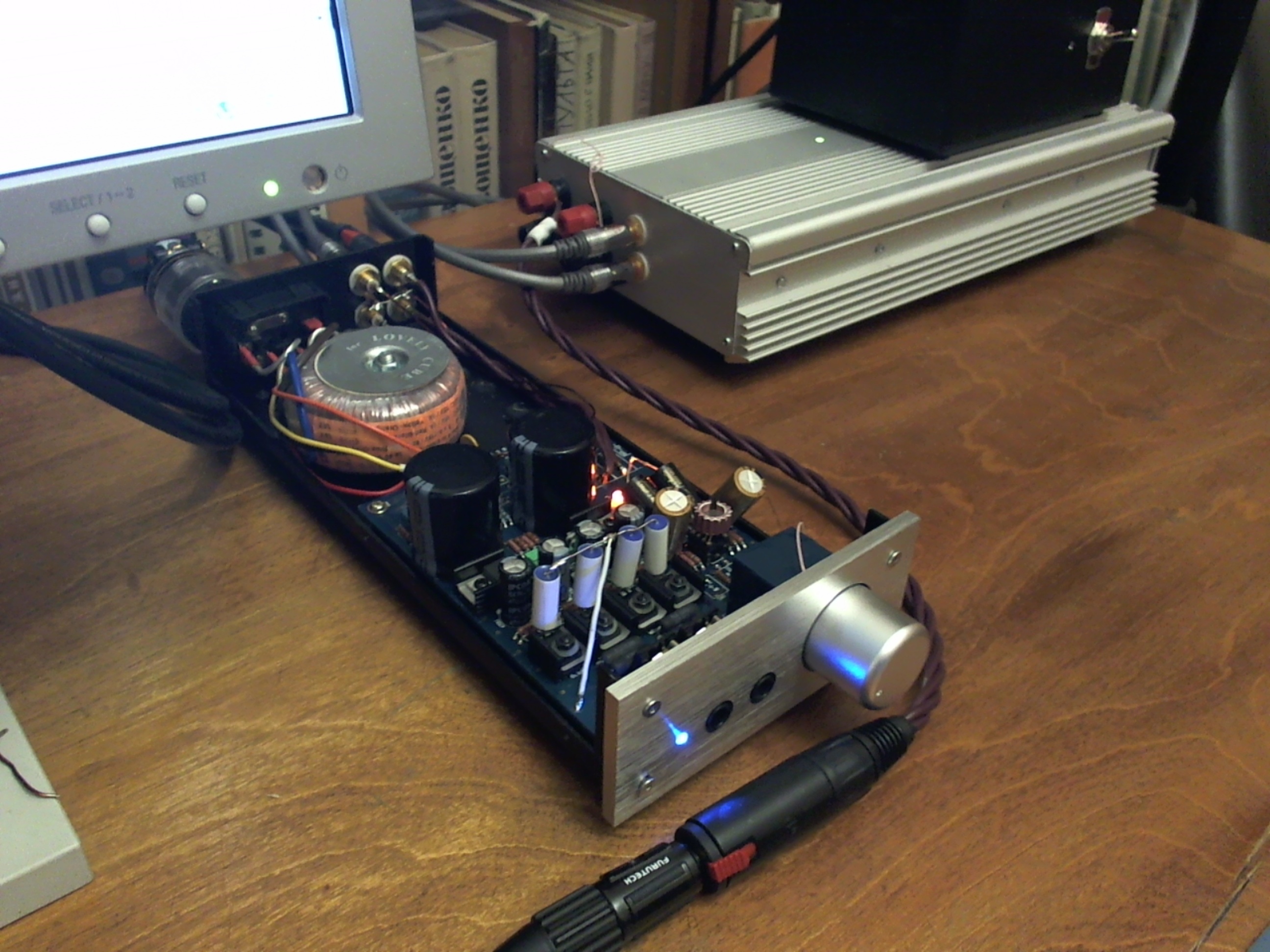

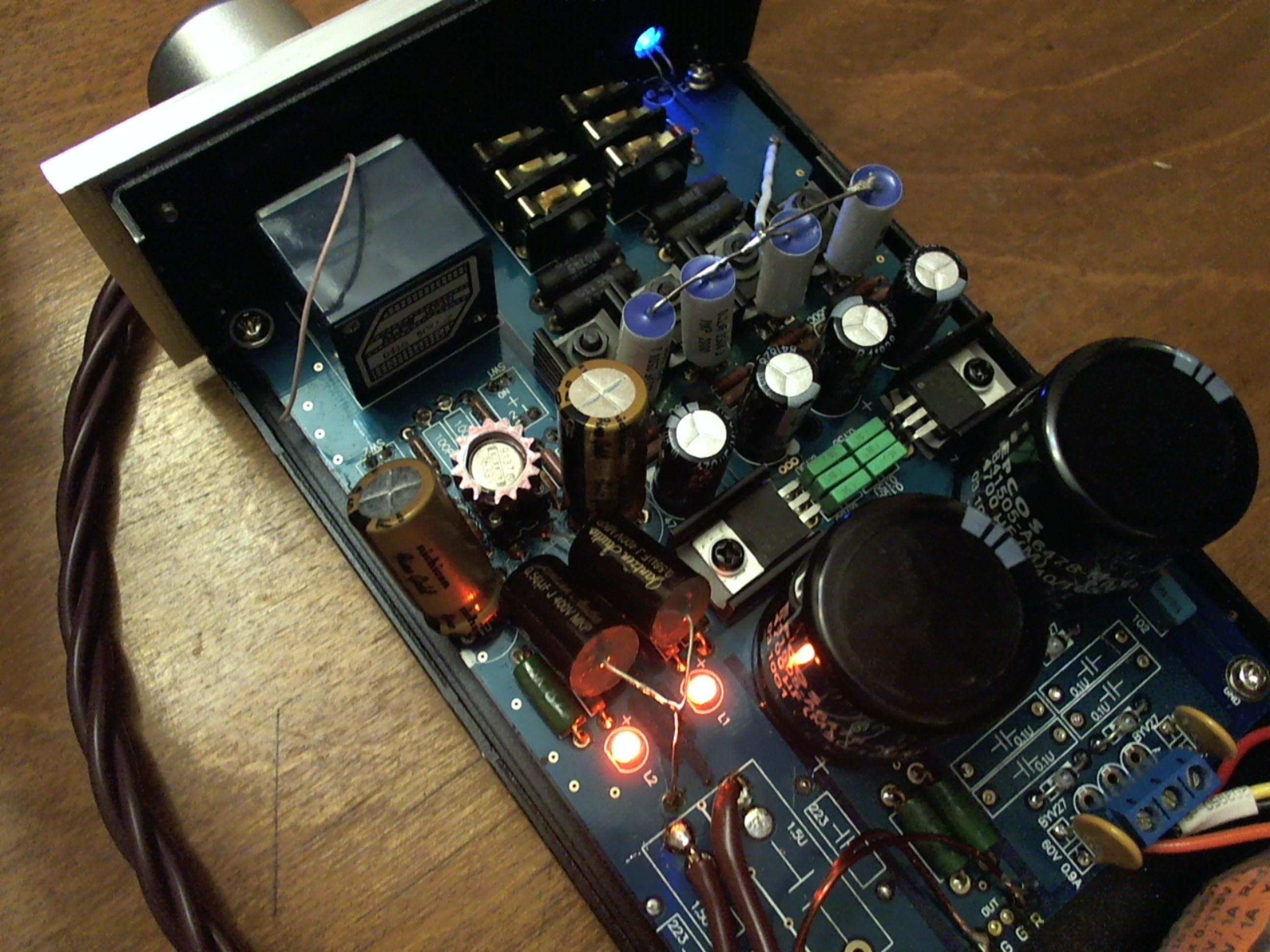

Сделал небольшой тюнинг Наконец-то отмыл платы, было ужасно лень, оказалось все очень просто. Подобрал в пары резисторы к линейному выходу, поставил экранированные кабели, пропаял плату с второй стороны ( т.е с верху) для надежности. Думаю теперь, ставить dact или нет?

[8street 393]

Я поставил на свой WA6SE. На первый взгляд ничего толком не изменилось. Но где-то нутром чую, что детальность выросла и не зависит от громкости.

[Jey 207 10 Тракты]

Сделал небольшой тюнинг Наконец-то отмыл платы, было ужасно лень, оказалось все очень просто. Подобрал в пары резисторы к линейному выходу, поставил экранированные кабели, пропаял плату с второй стороны ( т.е с верху) для надежности. Думаю теперь, ставить dact или нет?

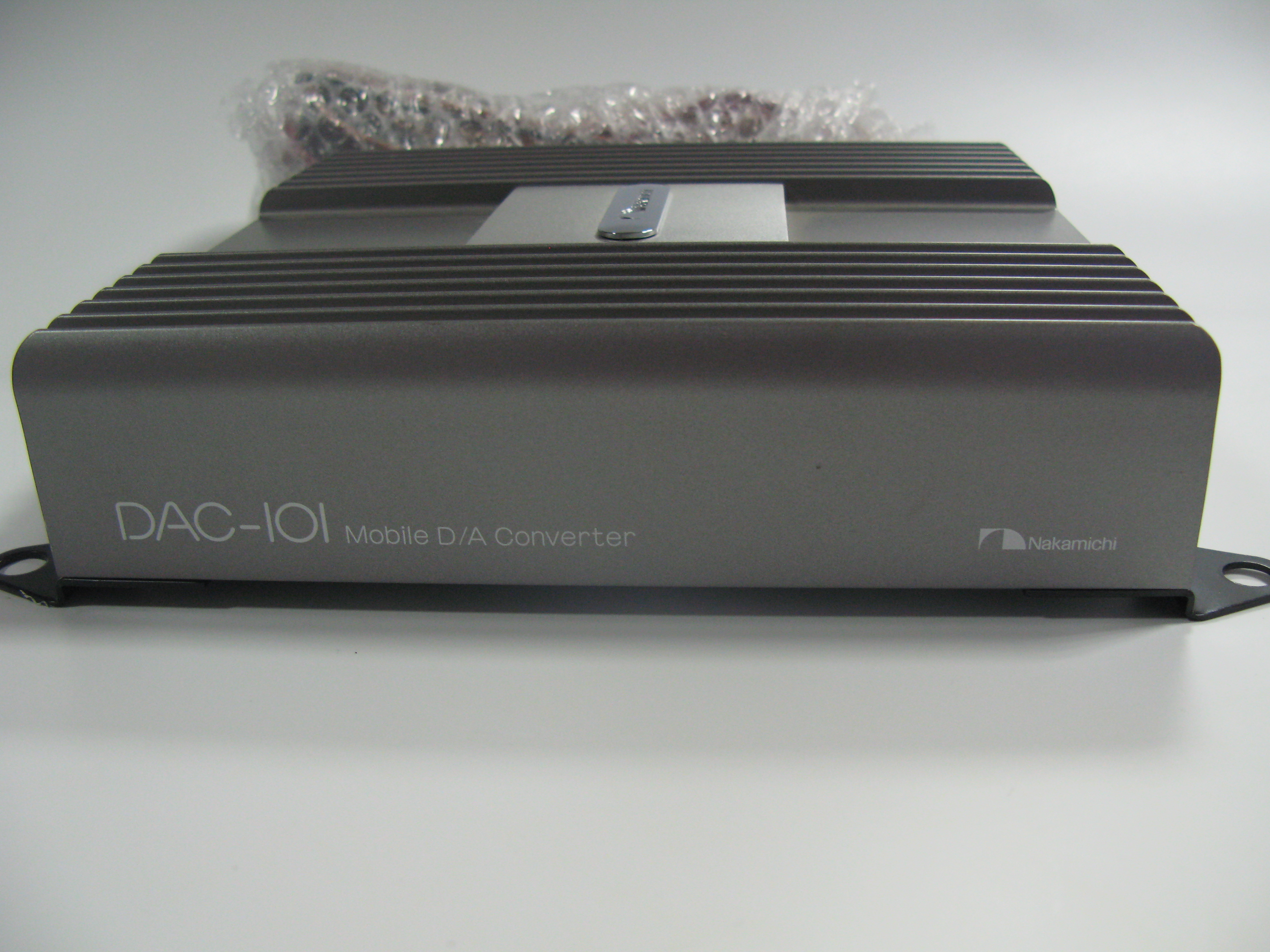

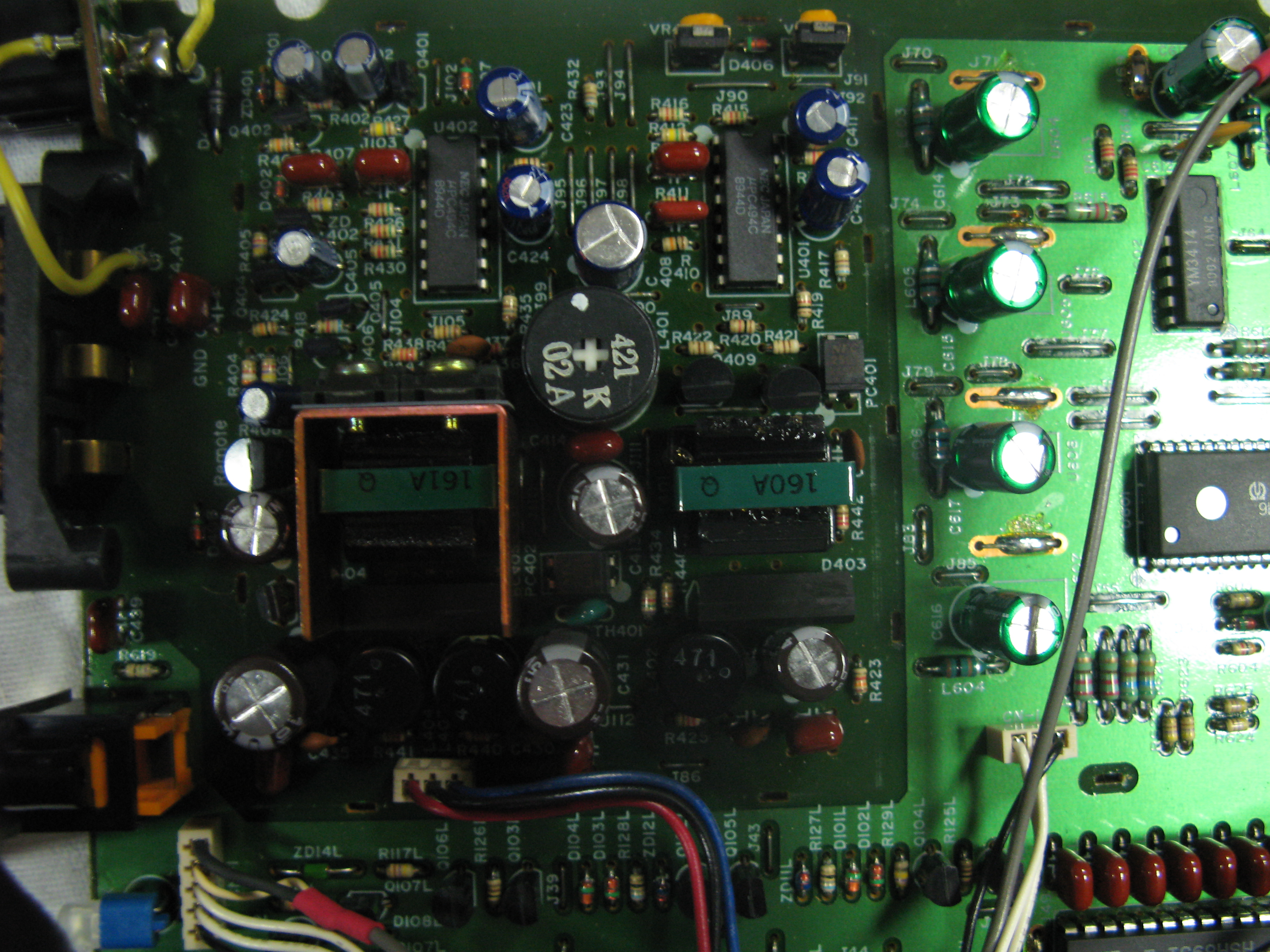

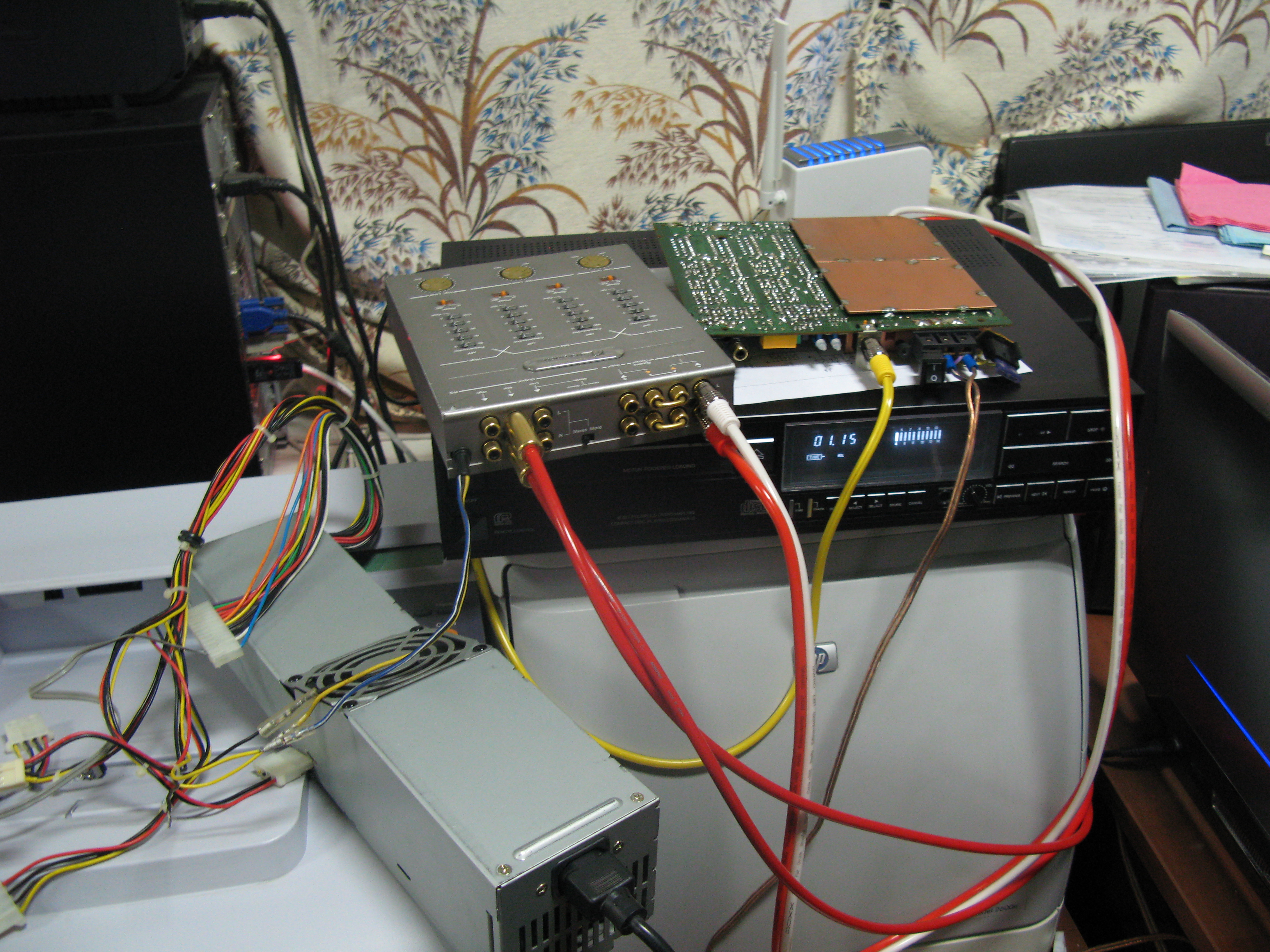

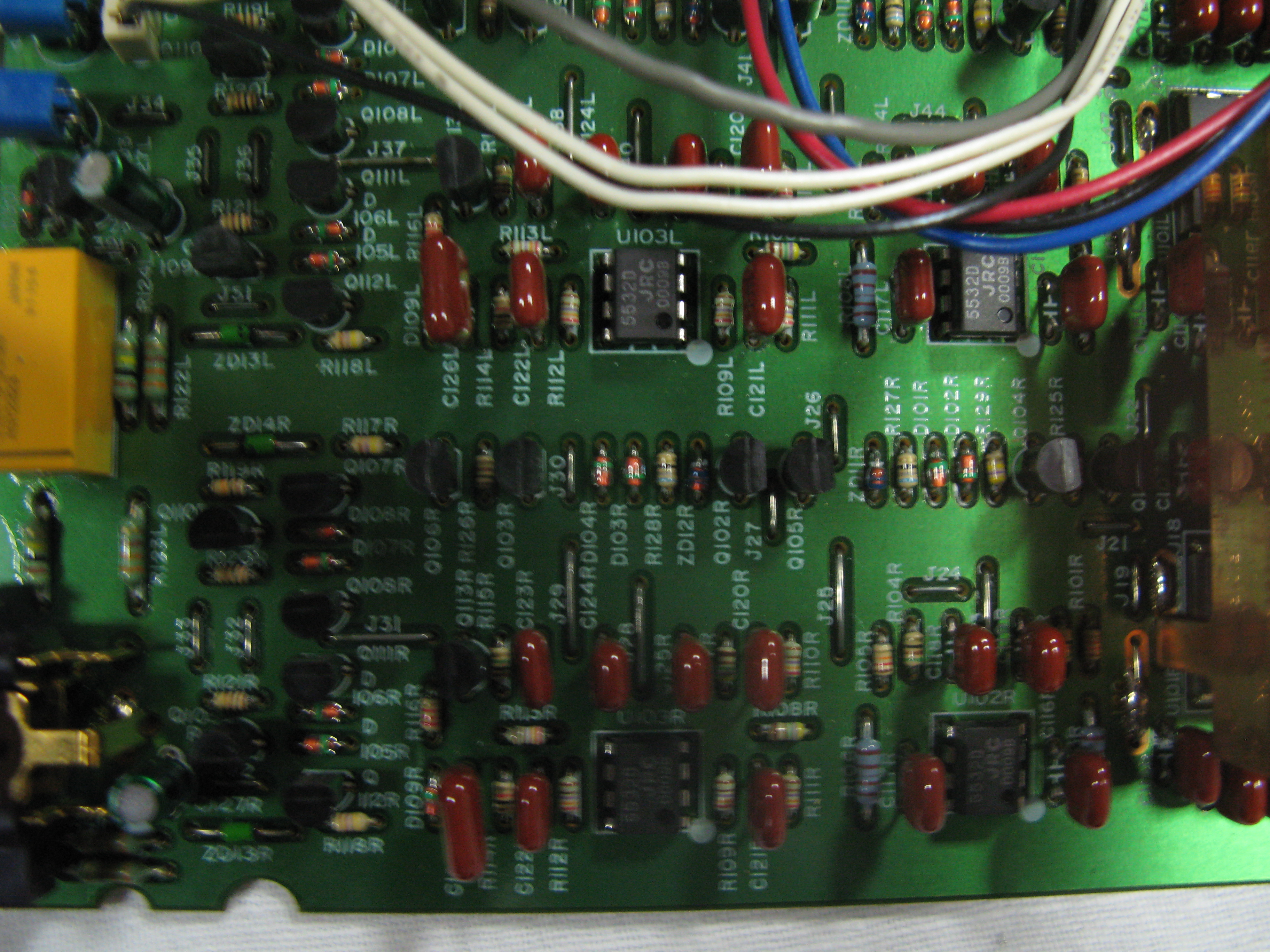

Потерпи чуток, я надеюсь мне скоро мой приедет - если разница ощутимая будет - я отпишусь. Кстати нейтриковские RCA разъемы сегодня благополучно все были использованы для Битсоника, так что не зря я их покупал. Кстати я его внутрянки выложил - ИМХО, интересно - по ссылки в подписи можно посмотреть.



Я последний раз делал это малярной кистью и спиртом - мне понравилось, быстро и качественный результат.

[marchenkovdmitry 6]

8street



Читал на вегалабе что разница на уровне "показалось" , предпочтительней релейный аттенюатор, но у меня в корпусе уже совсем места нет, да к нему еще и трансформатор свой нужен. Буду ждать когда Jey свой получит



Jey

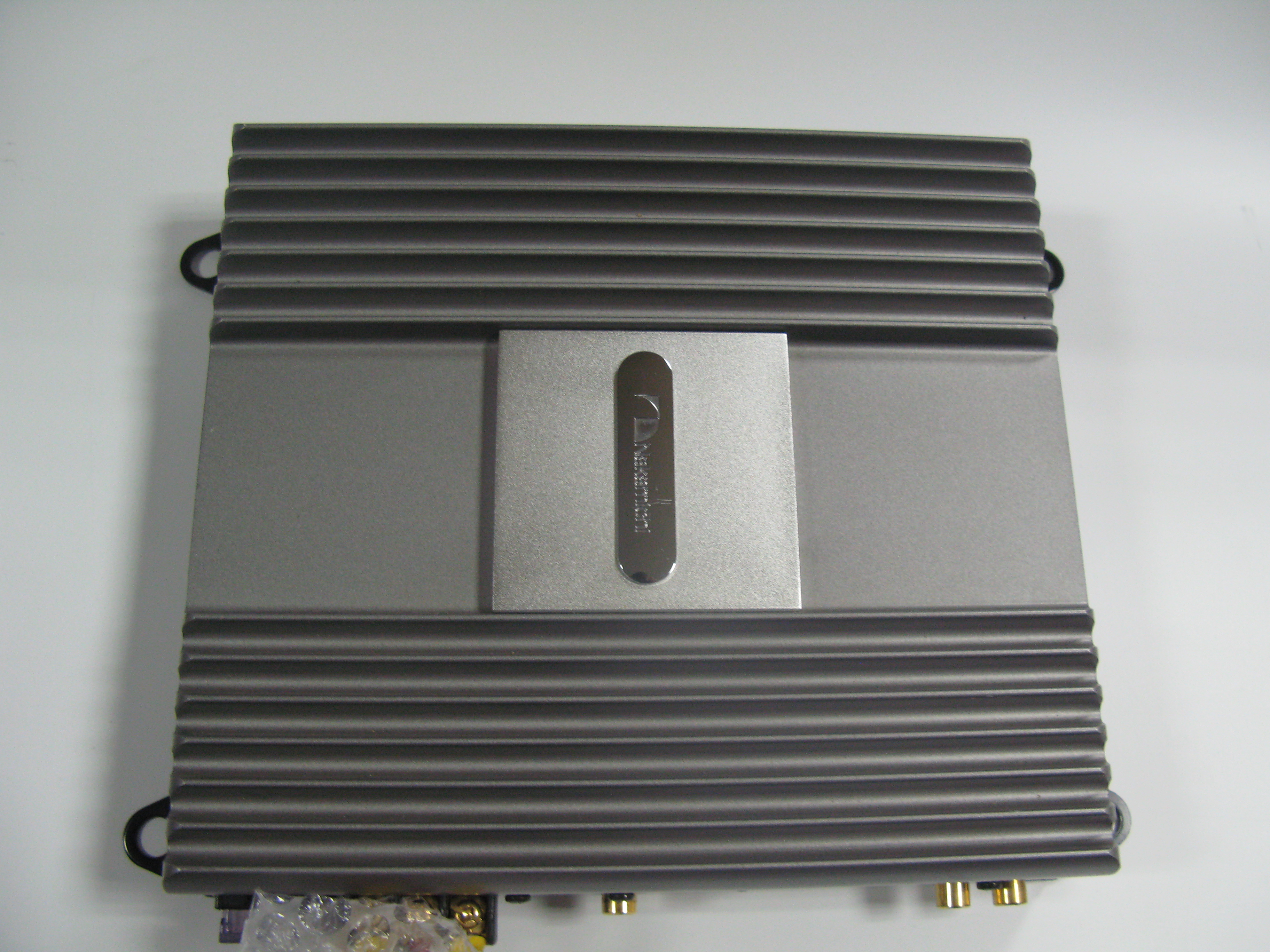

Буду ждать Усилитель видел, серьезный аппарат, аккумулятор быстро убивает?

[Jey 207 10 Тракты]

8street



Читал на вегалабе что разница на уровне "показалось" , предпочтительней релейный аттенюатор, но у меня в корпусе уже совсем места нет, да к нему еще и трансформатор свой нужен. Буду ждать когда Jey свой получит



Jey



Буду ждать Усилитель видел, серьезный аппарат, аккумулятор быстро убивает?



Не знаю, но думаю что да, сегодня когда тестировал 3А БП на 12в чуть не сгорел, а он и 3-х минут включен не был и без нагрузкии вообще. Да если бы он один был, у меня оптима раньше за 40 минут подыхала, и это на игрушечной громкости - для настройки даже не хватит по большому счету.

Я его еще не скоро буду ставить - машина, это тебе не дома пару ящиков передвинуть, у меня уже намечен план мероприятий, как все схлопнется - отпишусь.
