Выбор сетевого кабеля для источника (цап, конвертер)

[Aibek 1 759]

6 минут назад, Voling сказал:

Вопрос также и к остальным сторонникам прогрева проводов.

Если внимательно прочитали сообщения в этой теме, то я скептически отношусь к прогреву. Если бы я был специалистом, то не задавал бы людям волнующий меня вопрос, повторяю : как правильно свернуть обычный сетевой кабель питания?

[Carpenter 302]

5 минут назад, Voling сказал:

пусть бы грелись до 150 град. - звук - то будет только лучше..

150 гр это максимально рабочая температура, при которой срок службы транзистора стремительно снижается.

Рабочие температуры как правило раза 2 меньше. Это о корпусе конечно. Температуру кристалла в домашних условиях вряд ли возможно измерить. Да и ни к чему.

И тем более ни к чему печка в виде функционирующего аппарата. Но в целом я не знал что камни нужно держать в морозильнике.

Думаю, об этом не знает и большинство производителей усилителей. Что прискорбно конечно.

[Voling 46]

2 минуты назад, Aibek сказал:

Если внимательно прочитали сообщения в этой теме, то я скептически отношусь к прогреву. Если бы я был специалистом, то не задавал бы людям волнующий меня вопрос, повторяю : как правильно свернуть обычный сетевой кабель питания?

Без разницы - лишь бы не переломился.



Следующий...

[Aibek 1 759]

1 минуту назад, Voling сказал:

Следующий...

Все вопросы кончились, сверну змейкой.

Изменено 22 января, 2021 пользователем Aibek

[Voling 46]

1 час назад, Carpenter сказал:

150 гр это максимально рабочая температура, при которой срок службы транзистора стремительно снижается.

Рабочие температуры как правило раза 2 меньше. Это о корпусе конечно. Температуру кристалла в домашних условиях вряд ли возможно измерить. Да и ни к чему.

И тем более ни к чему печка в виде функционирующего аппарата. Но в целом я не знал что камни нужно держать в морозильнике.

Думаю, об этом не знает и большинство производителей усилителей. Что прискорбно конечно.

По секрету всему свету - чтобы понизить коэффициент шума входных транзисторов очень чувствительных усилителей или радиоприемников  (например, которые используют в астрофизике) их помещают в специальные  установки - холодильники и охлаждают до сверхнизких температур - на градусы или даже доли градусов отличающиеся от абсолютного нуля ( -273 град).  Если бы эта зависимость была иная, то усилители бы нагревали. Как вы думаете, астрофизики ошибаются в таких вопросах?

И тут есть ещё один нюанс. При нагреве транзистора уменьшается зона безопасной работы. В даташите всех мощных транзисторов она есть в виде графиков, где показана эта зона в виде заштрихованной площади в зависимости от температуры нагрева корпуса транзистора, напряжения и мощности . Пример (на память могу и ошибиться)  при температуре корпуса широко распространенного транзистора КТ818(9)Г  в 20 град на нем может рассеиваться постоянная мощность 60 Вт при напряжении питания 80 В. А при температуре корпуса в 90 град., всего 20 Вт. А при температуре 110 град. - 15 Вт. Вот и делайте выводы сами, какой режим лучше для УНЧ, с еле теплым радиатором или с очень горячим.

Изменено 22 января, 2021 пользователем Voling

[Voling 46]

6 минут назад, Aibek сказал:

Все вопросы кончились, сверну змейкой.

Можно хоть восьмеркой - разницы не будет.

[Carpenter 302]

Только что, Voling сказал:

Как вы думаете, астрофизики ошибаются в таких вопросах?

Думаю что нет. Или по крайней мере не часто

А вы много усилителей собрали и если да, то практикуете ли в корпусе морозильные камеры для наилучшего звучания?

[Voling 46]

52 минуты назад, Carpenter сказал:

Думаю что нет. Или по крайней мере не часто

А вы много усилителей собрали и если да, то практикуете ли в корпусе морозильные камеры для наилучшего звучания?

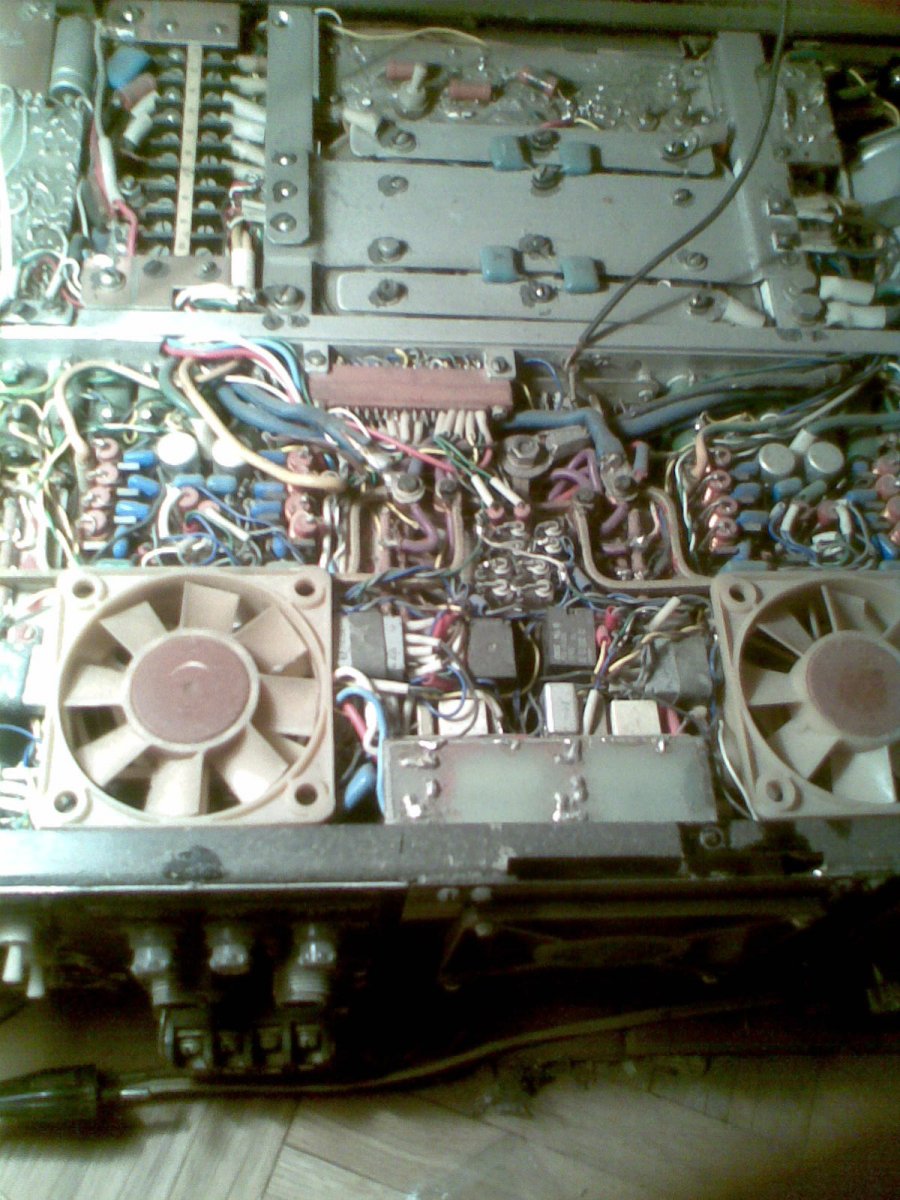

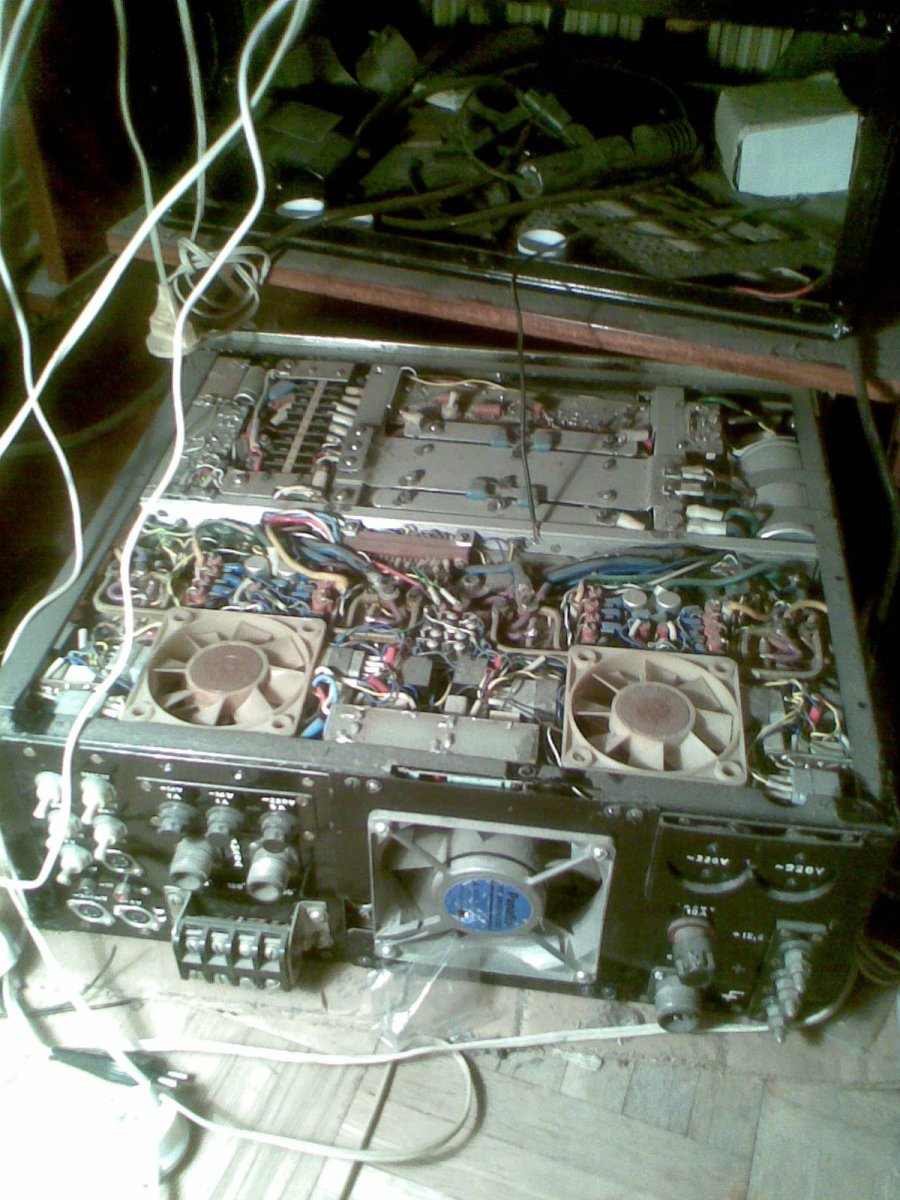

Если серьезно, то в качестве радиаторов для очень мощных УНЧ ( 2х1000 Вт) использовал 4 шт радиаторов от электровозных тиристоров. Каждый примерно как два кирпича и куча глубоких ребер со всех сторон. Кроме того, в этом усилителе  5 умных вентиляторов (два сверху, два с боков и один сзади), которые продувают эти радиаторы со всех сторон. отводить то надо до 1 кВт тепла.







Спойлер



Как думаете, сколько в этом УНЧ мощных транзисторов?

Изменено 22 января, 2021 пользователем Voling

[Aibek 1 759]

51 минуту назад, Voling сказал:

Как думаете, сколько в этом УНЧ мощных транзисторов?

4 штуки

[reutover 2 223]

13 минут назад, Aibek сказал:

4 штуки

Больше. Наверняка транзисторы при такой мощности пришлось в параллель включать.

[Voling 46]

48 минут назад, Aibek сказал:

4 штуки

Около 300 шт., если за мощные также считать КТ814(5), КТ816(7). Там еще преобразователь есть 13,6 В в 220 В на 1 кВт.

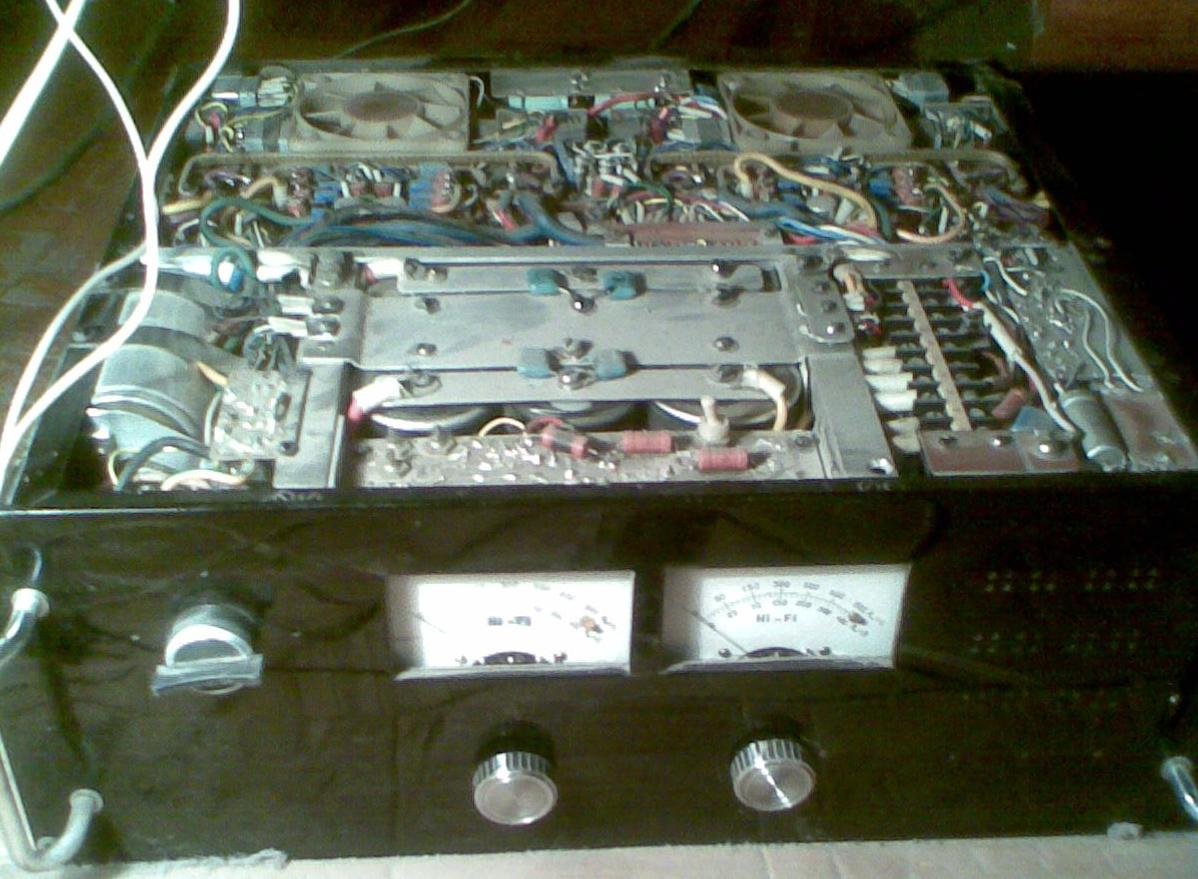

                  Интеллектуальный усилитель низких частот (показан на фотографии 5).



      Усилитель класса HI-End (ценовой диапазон 10 000 – 100 000 долларов США) имеет возможность питания от сети переменного тока напряжением 220 В или от источника постоянного тока напряжения 12-14 В.

       Усилитель имеет четыре канала усиления (125 х 4 Ватт (8 Ом)), ФНЧ и ФВЧ для реализации режима двух полосного усиления сигналов, нормирующий усилитель.

      Имеется возможность мостового включения усилителей. В режиме мостового включения усилитель способен отдать по 500 Ватт(RMS) на канал, на нагрузке 8 Ом. При 4 Ом нагрузке мощность в два раза больше.

      Имеется встроенный генератор напряжения, система защиты, система автоматического анализа спектра сигнала и его параметров, управляющая  режимом работы усилителя и оптимизирующая его КПД (два автоматически переключающихся режима А/АВ; питание УНЧ плюс-минус 12/42  с автоматическим изменением напряжения в зависимости от средней мощности работы УНЧ).

      В усилителе есть интеллектуальная - трехуровневая система автоматического включения и отключения общего числа, задействованных плеч транзисторов в оконечном усилителе тока. Система “мягкого” включения и переключения конденсаторов блока питания, система “мягкого” ограничения уровня входного сигнала, интеллектуальная  система вентиляции и охлаждения.

       Общее число мощных транзисторов (КТ8101/2; КТ818/9; КТ 814/5; КТ 816/7) около 300 шт. Система вентиляции содержит 5 шт. вентиляторов. Вес усилителя порядка 60 кг.



Изменено 22 января, 2021 пользователем Voling

[HalfMoonBay 409]

Чьерт побьери!

[HOOD 5 360]

33 минуты назад, Voling сказал:

Усилитель класса HI-End (ценовой диапазон 10 000 – 100 000 долларов США)

Ну какое отношение этот усилитель для системы оповещения при ядерной тревоге имеет к качественному звуку, который является основой определения HI-End...?

[myrgab_8593 256]

Очень большой усилитель - 5 вентиляторов, 300 транзисторов, одних радиаторов килограмм на 30.

[Carpenter 302]

55 минут назад, Voling сказал:

Общее число мощных транзисторов (КТ8101/2; КТ818/9; КТ 814/5; КТ 816/7) около 300 шт. Система вентиляции содержит 5 шт. вентиляторов. Вес усилителя порядка 60 кг.

Недостаточно мощная система охлаждения, требующая минусовых значений для Hi-End звука.

С обычными вентиляторами всего лишь твёрдый Hi-Fi.

[Voling 46]

27 минут назад, HOOD сказал:

Ну какое отношение этот усилитель для системы оповещения при ядерной тревоге имеет к качественному звуку, который является основой определения HI-End...?

Запас мощности карман не тянет...и иногда душа хочет развернуться до масштаба дискотеки, не?

[Voling 46]

27 минут назад, myrgab_8593 сказал:

Очень большой усилитель - 5 вентиляторов, 300 транзисторов, одних радиаторов килограмм на 30.

Радиаторы из дюраля, но тоже тяжеленькие. Основной вес у транса (кубик из железа и меди примерно 15Х20х15 см) и у электролитов.

[HalfMoonBay 409]

Отличные вентиляторы, кстати. Я такие ставил себе в голодные 90-е в вентиляцию туалета.

[Voling 46]

1 минуту назад, HalfMoonBay сказал:

Отличные вентиляторы, кстати. Я такие ставил себе в голодные 90-е в вентиляцию туалета.

Я специально их поставил - типа проверить будут давать помехи или нет и как их давить (типа НИОКР). Остальные 3 от компов питаются от 0 до 6 - 12 В.

[HOOD 5 360]

14 минут назад, Voling сказал:

Запас мощности карман не тянет...и иногда душа хочет развернуться до масштаба дискотеки, не?

ХЗ насчёт хиенда на дискотеке, но могу дать хороший практический совет как быстро стать богатым и знаменитым, и больше никогда ни в чём себе не отказывать.

Находите на Сундуке тему "Новые ламповые усилители топ-класса в системе Андрея Молочника..." и договариваетесь с автором о прослушивании. На слово "ламповые" можете не обращать внимания, там давно уже тестируют любые.

Он соберёт, как обычно, десяток экспертов по звуку и, если ваш аппарат окажется лидером, способным разорвать все существующие представления о качественном звуке, то на следующее утро проснётесь знаменитым, а вскоре станете и очень богатым.

Отбою от заказчиков не будет, проверено.

Предвижу только одну проблему - он побоится подключать свои колонки за 50 тыс. доллариев к вашему прекрасному аппарату.....



Изменено 22 января, 2021 пользователем HOOD

[Voling 46]

1 минуту назад, HOOD сказал:

ХЗ насчёт хиенда на дискотеке, но могу дать хороший практический совет как быстро стать богатым и знаменитым, и больше никогда ни в чём себе не отказывать.

Находите на Сундуке тему "Новые ламповые усилители топ-класса в системе Андрея Молочника..." и договариваетесь с автором о прослушивании. На слово "ламповые" можете не обращать внимания, там давно уже тестируют любые.

Он соберёт, как обычно, десяток экспертов по звуку и, если ваш аппарат окажется лидером, способным разорвать все существующие представления о качественном звуке, то на следующее утро проснётесь знаменитым, а вскоре станете и очень богатым.

Отбою от заказчиков не будет, проверено....



Спасибо. При случае попробую.

[Carpenter 302]

10 минут назад, Voling сказал:

Я специально их поставил - типа проверить будут давать помехи или нет и как их давить (типа НИОКР). Остальные 3 от компов питаются от 0 до 6 - 12 В.

А что в этом усилителе тянет на 10 000 $?

Резистеры обычные, СССР. Один подгоревший. Конденсаторы из той же эпохи копеечные. Клемник справа не несёт следы платинизации. Вместо термоусадки -обычные кембрики. Непонятно что тянет на минимум 750 000 кровью и потом заработанных. Неужели cхемотехника?

Изменено 22 января, 2021 пользователем Carpenter

[HOOD 5 360]

2 минуты назад, Voling сказал:

Спасибо. При случае попробую.

Обязательно попробуйте, я настаиваю....

[Voling 46]

1 минуту назад, Carpenter сказал:

А что в этом усилителе тянет на 10 000 $?

Резистеры обычные, СССР. Один подгоревший. Конденсаторы из той же эпохи копеечные. Клемник справа не несёт следы платинизации. Вместо термоусадки -обычные кембрики. Непонятно что тянет на минимум 650 000 кровью и потом заработанных.

Я его делал 20 лет назад - чисто как площадку для ряда НИОКРОВ. Кстати, пока придумал систему мягкого переключения прямо во время работы напряжения с + - 12 до 42 В сжег пачку мощны транзисторов - горстями выкидывал. Понятно, что коммерческий продукт должен выглядеть совсем по другому. И это сейчас не проблема. Китайцы сделают все на уровне, если и ними быть ласковым.

[Aibek 1 759]

1 час назад, Voling сказал:

Около 300 шт.

Да уж!!! вот это масштабы.
