Мои поздравления! Ветка будет огонь!



[Lukich 1 496]

Мои поздравления! Ветка будет огонь!



Спасибо Михаил!



После просмотра док фильма про Клэптона, заинтересовала одна из его групп. И это Cream!

Хороший знакомый дал дисочек для ознакомления. Первый пресс так сказать, AAD. Запись очень аналоговая, а содержание какое! Кайф!!!



[Lukich 1 496]

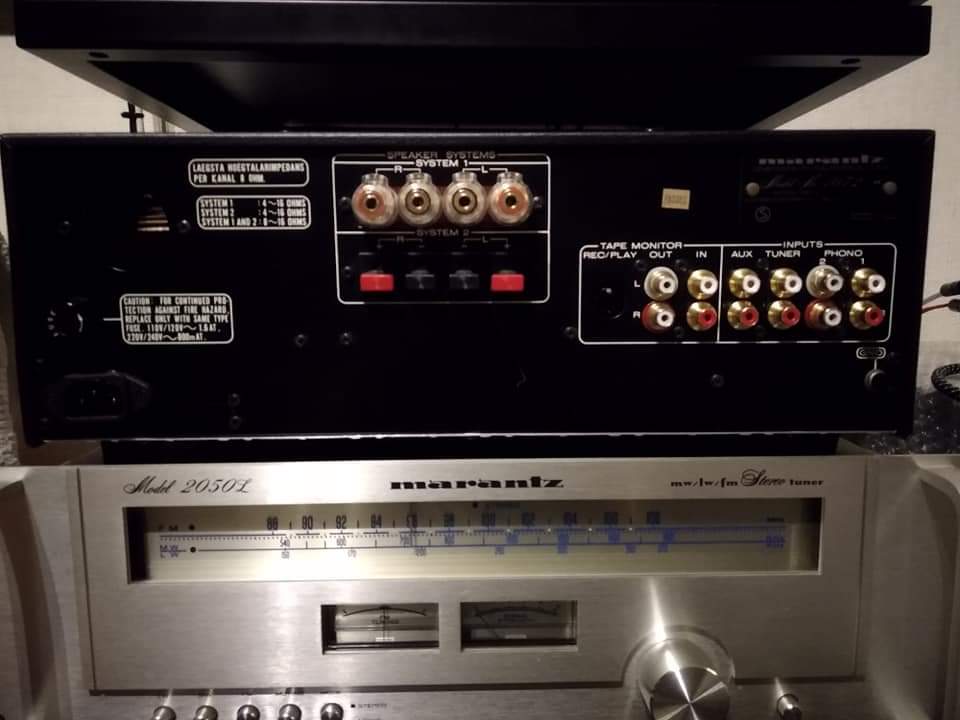

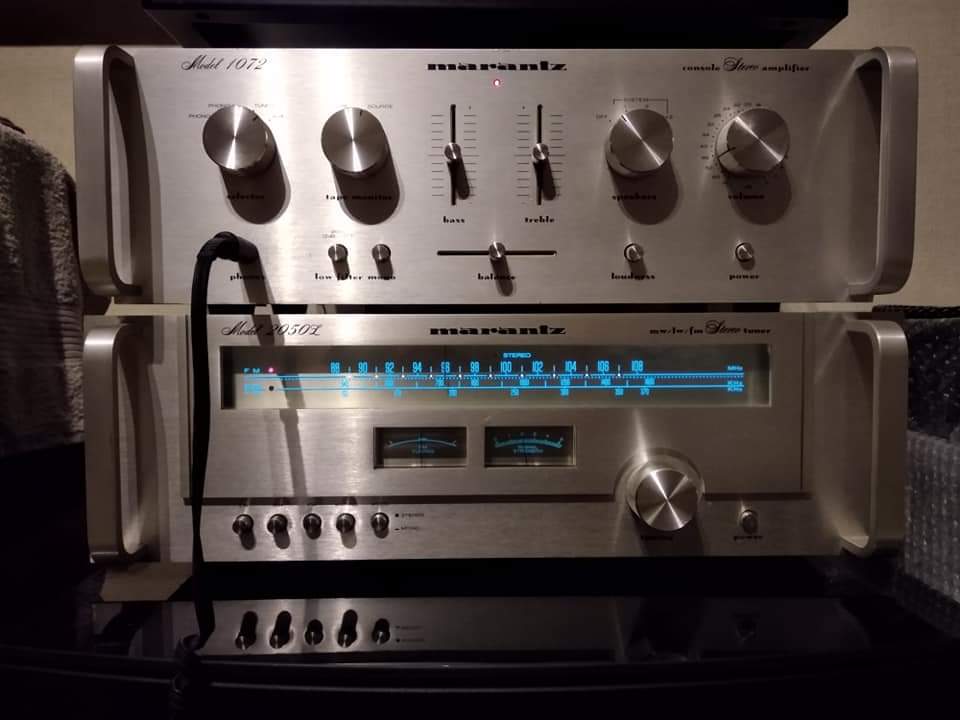

Усилитель Marantz 1072 середины - конца 70х.

Попал ко мне случайно. Жена попросила купить какой-нибудь тюнер, слушать радио. Полазил по ибею и случайно наткнулся на связку тюнера Marantz 2050 с этим усилком. Собственно понравился сам тюнер своим внешним видом. Не дорого, а тут ещё и в довесок усилок.

Когда послушал от него наушники, был очень приятно удивлен. Не ожидал такого звучания от транзисторника. Выход на наушники подключен прямо к выходу усилка через резисторы 250 ом. Качнет пожалуй любую изодинамику.

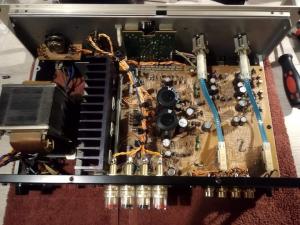

Долго слушал его в стоке и вот не давно решил сделать ему профилактику - апгрейд.

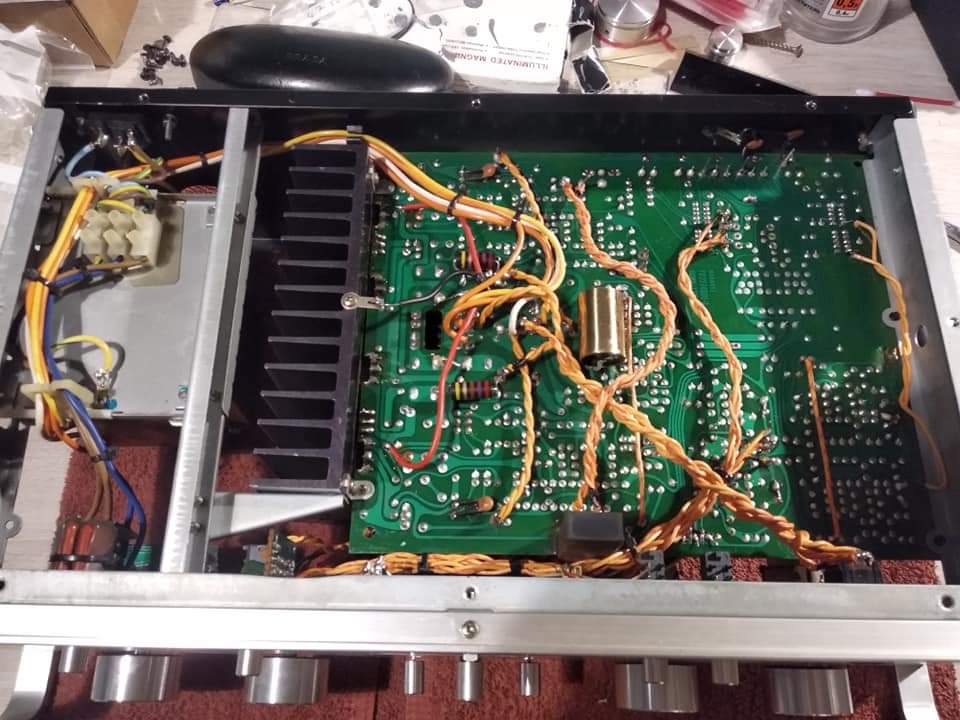

Для начала заменил все электролиты на Nichicon KZ и FG. Затем убрал со входа все лишнее, с моей точки зрения. Вырубил балансировку по каналам, переключение в моно режим, тон компенсацию и фильтр отсекающий самые низы.

Все это висело на входном сигнале до регулятора громкости, ну и улучшений никаких не давало, мягко говоря. Хотел и темброблок вырубить, но не получилось. Очень мудрёно завязан в схему, не стал голову ломать.

Ну и проводку всю заменил на моножилу WE. Особенно радовали тоненькие проволочки идущие на выходные клеммы)))

А, ну и разъемы конечно. Силовой Furutech, входные rca Canary и Cardas.

Звучание очень прочистилось и прояснилось.

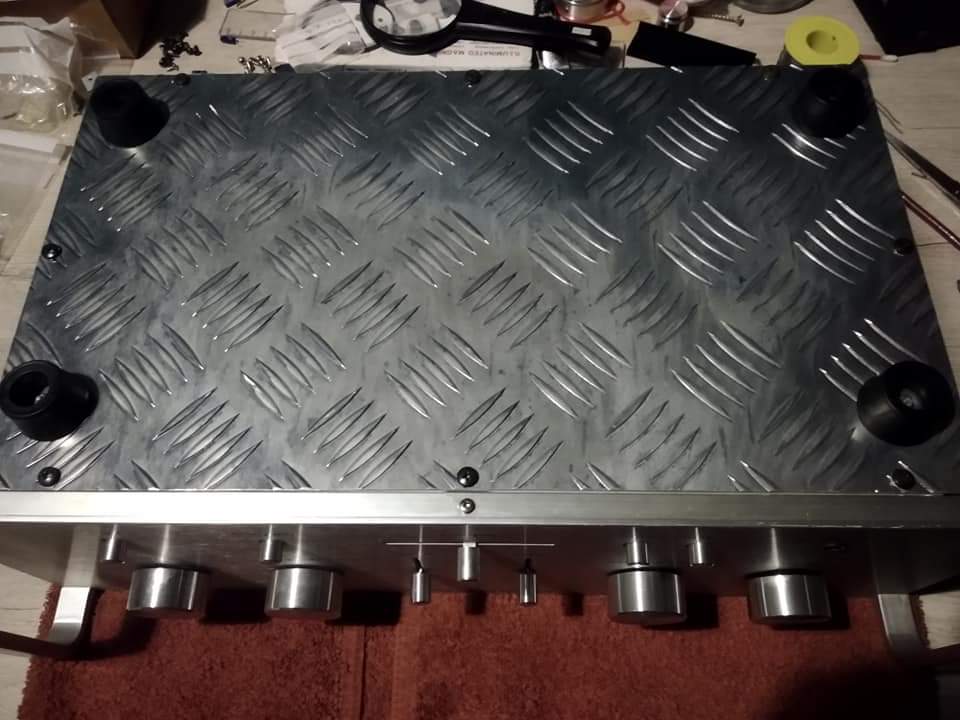

Ещё заменил нижнюю крышку. Она была из оргалита! Оргалита Карл!)

Вырезал из алюминия.











[HalfMoonBay 409]

Были в наличии выходники под Ra 7K, и сразу пришла идея сделать усилок на лампах c3g



Какие уши таким усилителем могут раскачиваться?

И на каких вторичках?

Сенкс))

[donPedro 3 788]

Ещё заменил нижнюю крышку. Она была из оргалита! Оргалита Карл!) Вырезал из алюминия.

А рифлёная - чтоб не скользил по тюнеру? ))

[Lukich 1 496]

Были в наличии выходники под Ra 7K, и сразу пришла идея сделать усилок на лампах c3g



Какие уши таким усилителем могут раскачиваться?

И на каких вторичках?

Сенкс))

Уши только чувствительные динамические. Вторички три штуки - 30, 60 и 250 ом. Баеры 9/1, 8/1, Шенхайзеры 800-е качает легко.



Ещё заменил нижнюю крышку. Она была из оргалита! Оргалита Карл!) Вырезал из алюминия.

А рифлёная - чтоб не скользил по тюнеру? ))

)))

Нет. Там для этого ножки. Просто не нашел гладкого алюминия с нормальной толщиной. А делать на заказ не стал, ни к чему. Купил в ОБИ лист и все.

Изменено 24 сентября, 2020 пользователем Lukich

[usual 286]

Рифлёная поверхность, чёрный цвет - всё для улучшения охлаждения ) Для чего беленькие клеммы для проводов (на третьем фото) ?

[Lukich 1 496]

Рифлёная поверхность, чёрный цвет - всё для улучшения охлаждения ) Для чего беленькие клеммы для проводов (на третьем фото) ?

Это силовой трансформатор таким чудным способом подключен. Не стал ничего менять, только убрал переключатель на 110 вольт, напрямую подключил.

[Lukich 1 496]

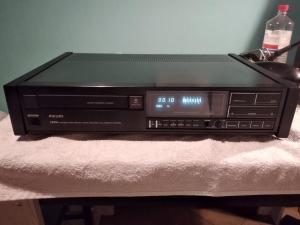

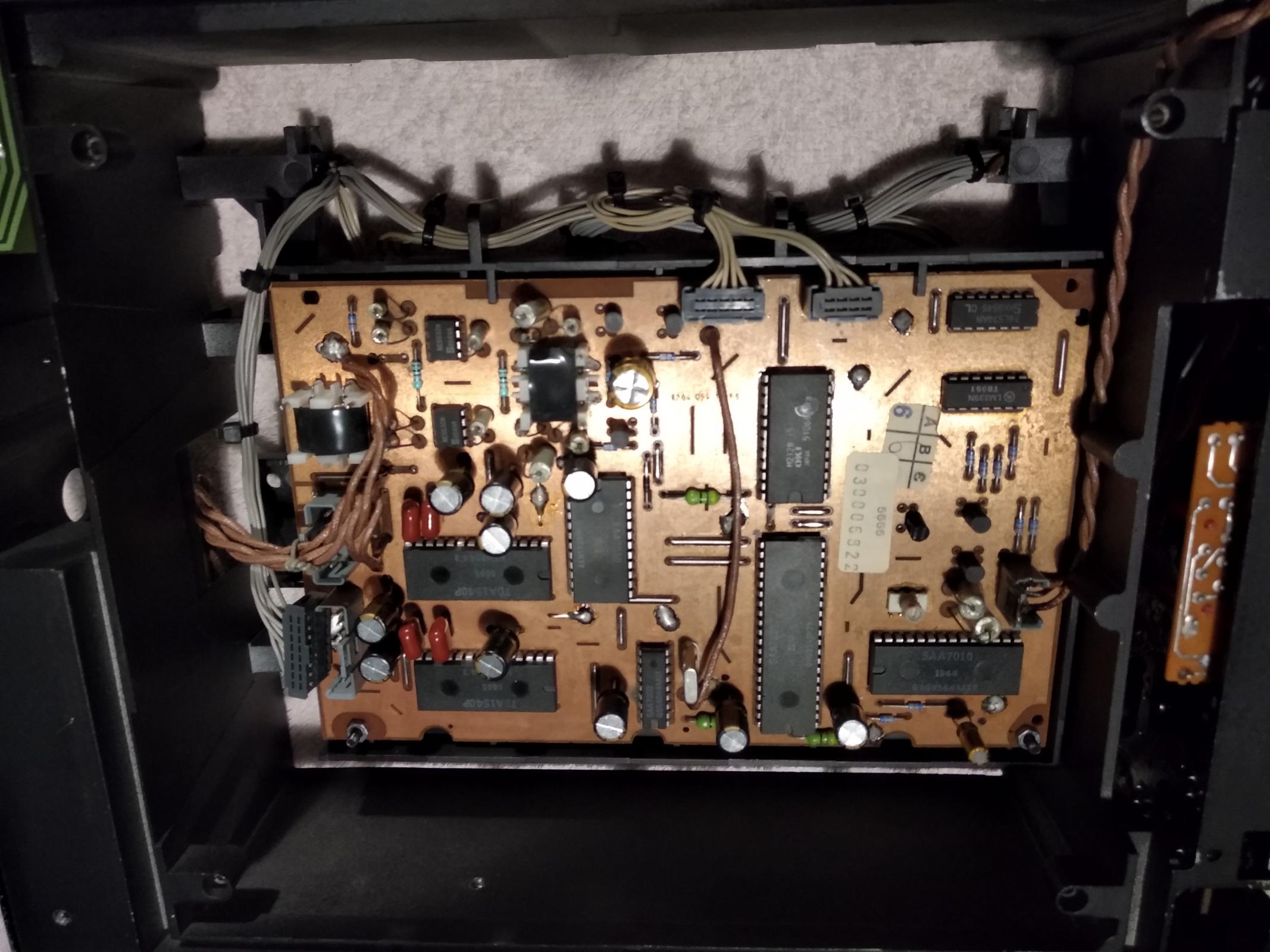

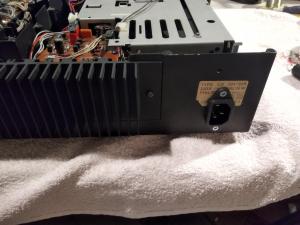

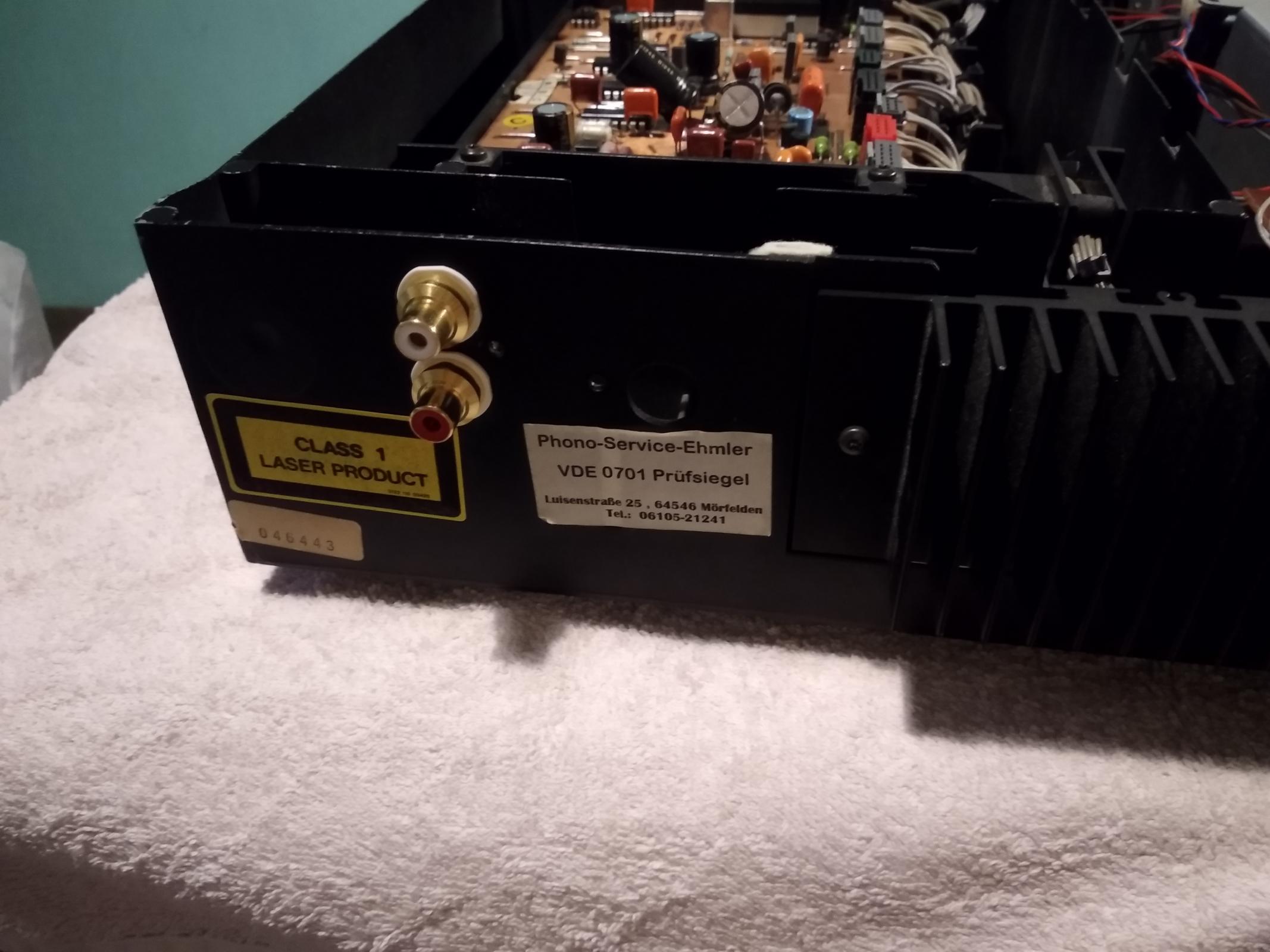

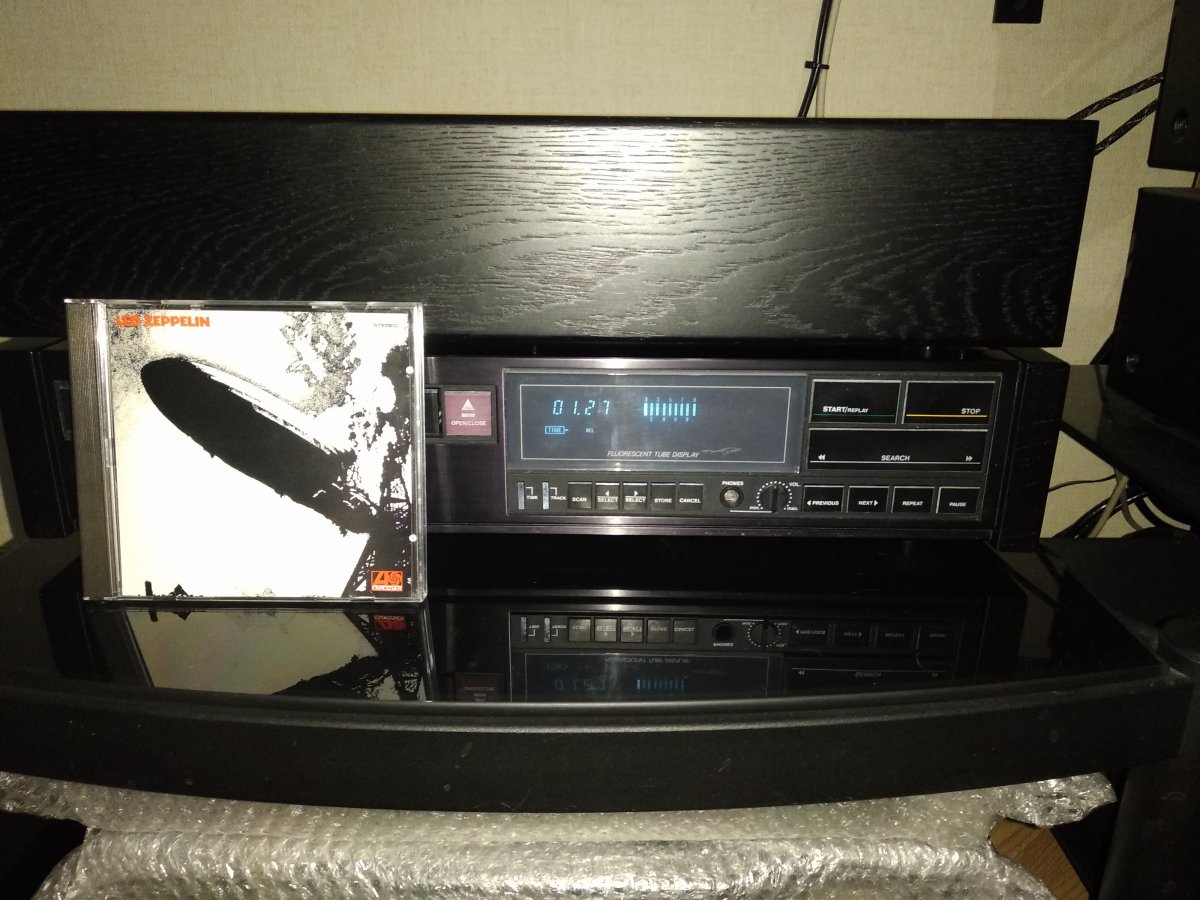

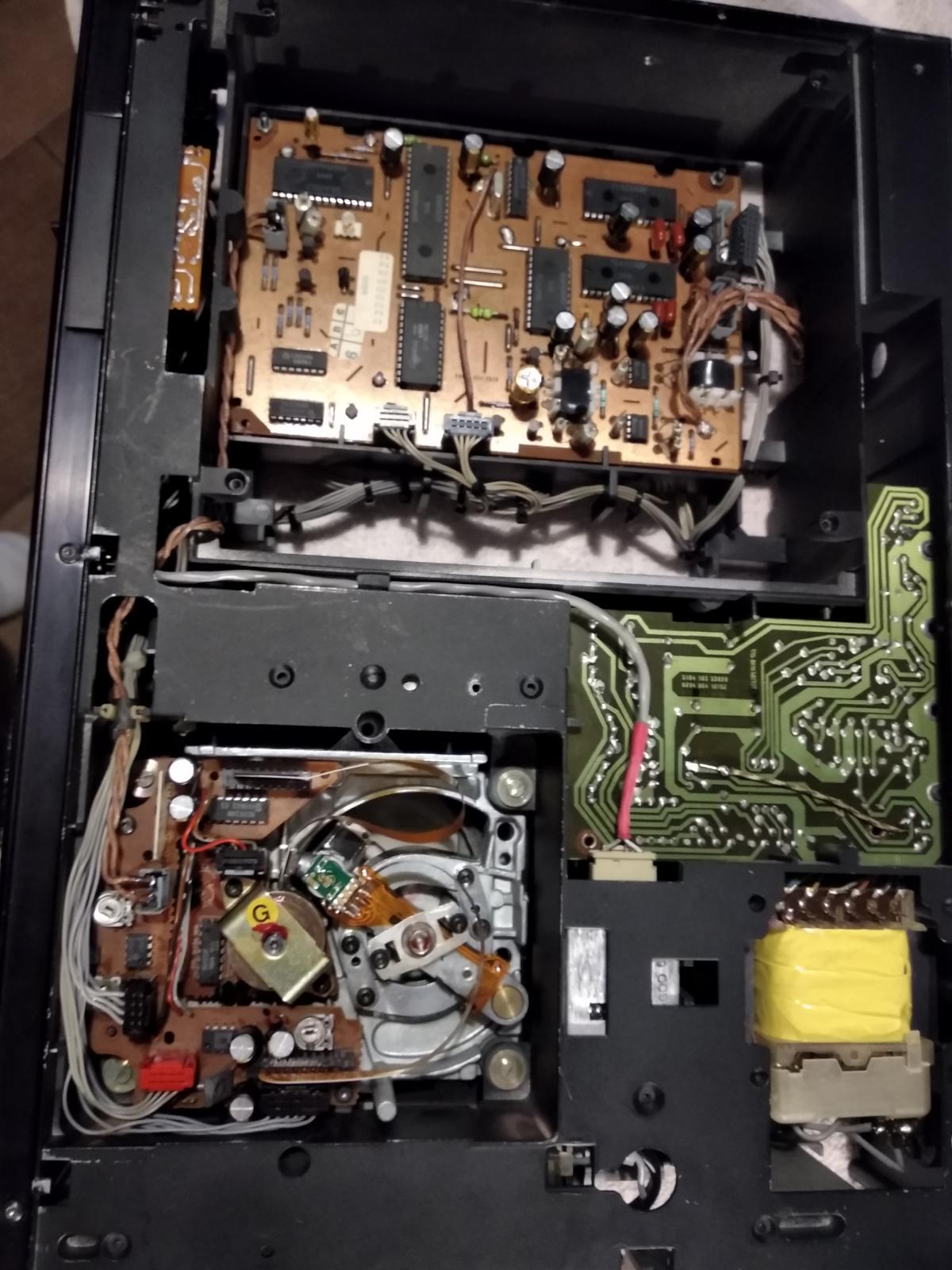

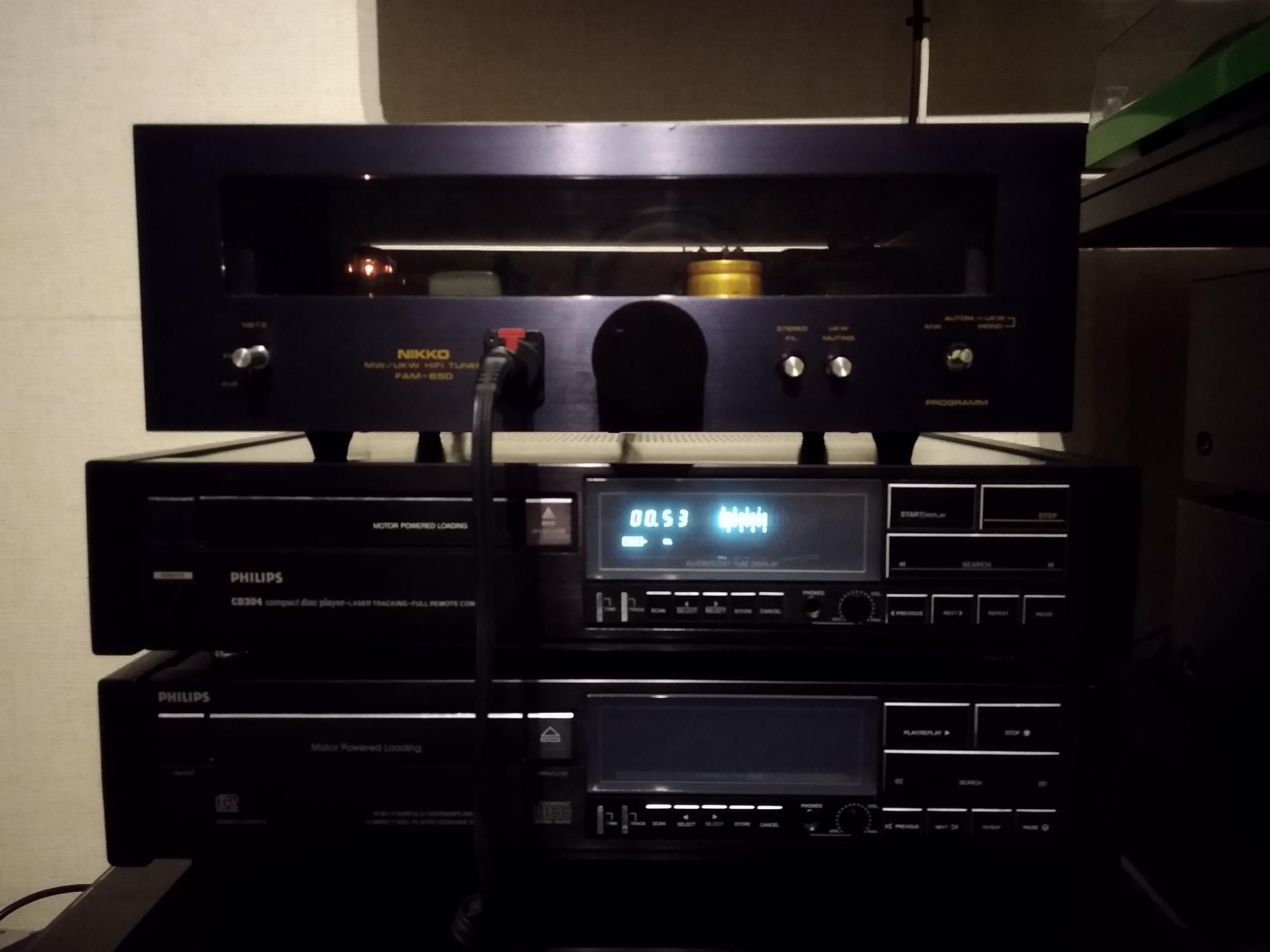

Перевел Филипс 304 на 40-м камне на ламповый выхлоп.

Очень мне нравится 40-й камень!

Вообще этот проигрыватель у меня натурально Франкенштейн)

Лежал в закромах 304 МК2, весь убитый и покоцанный.

Так как у меня уже было два мк2, решил из него 304-й сделать. Купил на ибее нормальную, не покоцанную морду от 304-го, блок питания (лень было переделывать на другой камень), ну и саму плату цапа. Корпус, трансформатор и транспорт остались родные.

Конечно поменял все электролиты, проводку в ключевых местах и разъемы. Подстроил и все заработало.

Осталось разделительный smd конденсатор по цифре от транспорта к декодеру заменить на Jensen медь в картоне.













[Alexander 717]

Олег, в чем отличия между 304 и 304мк2 в деталях имплементации? Выглядят очееень похоже. Про разные цапы и цифровой выход понятно. Интересно именно внутренние отличия.

[Lukich 1 496]

Олег, в чем отличия между 304 и 304мк2 в деталях имплементации? Выглядят очееень похоже. Про разные цапы и цифровой выход понятно. Интересно именно внутренние отличия.

Отличия минимальны. Отличаются только плата самого цапа и бп. И то бп отличаются совсем минимально. В 304-м в одной из цепи питания -18 вольт, а в мк2 -15 вольт.

Все!

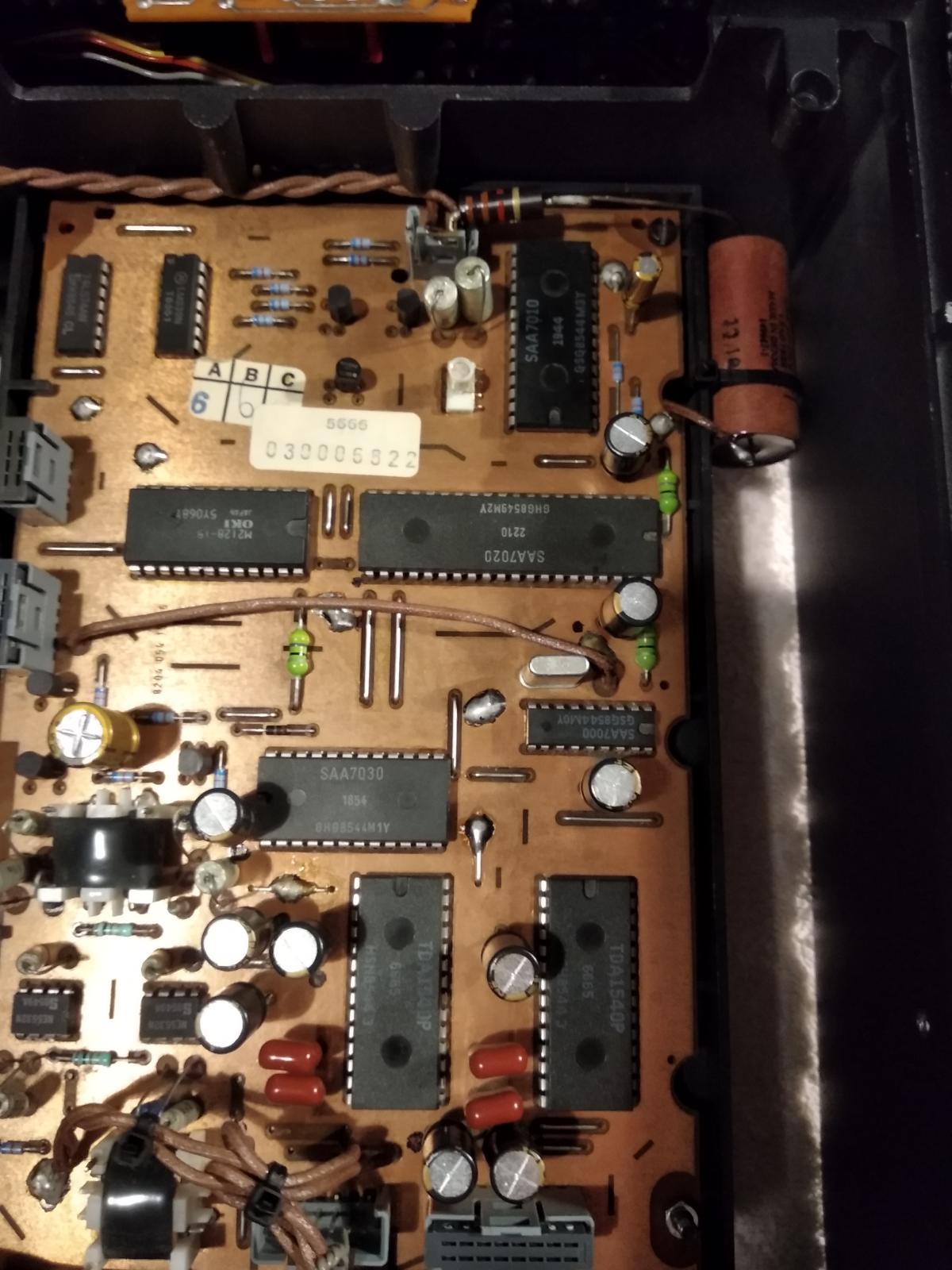

В 304-м вместо smd конденсатора по цифре поставил Jensen медь в картоне. Как и в остальных Филиппах.

Сразу чувствуется прирост. Уходит какая-то худосочность и визгливость на вокале. Это первое что бросается в уши.



Все, теперь только ламповые клоки и вопрос с источниками закрыт.





Хотя, есть ещё мысль в одном из мк2 поменять камень с 41-го на 47-й. Но надо немного углубится в вопрос. По питанию вполне реально, а вот с остальным надо разбираться.

Изменено 25 сентября, 2020 пользователем Lukich

[HalfMoonBay 409]

теперь только ламповые клоки



А чем Вы, как человек технически подкованный, обьясняете (ну, хотя бы даже для себя) преимущество ламповых клоков?

Вам когда-нибудь попадались - ну, или может бы Вы сами делали - замеры параметров фазового шума у ламповых генераторов?

Мне, к сожалению, нет.

Потому как на всякие современные OCXO и пр. и пр. фазовый шум (который, как утверждают, непосредственно связан с потенциальным джиттером) обязательно в даташитах присутствует как один из основных параметров.

Любопытно было бы понять, в чем фишка.

[HOOD 5 360]

А чем Вы, как человек технически подкованный, обьясняете (ну, хотя бы даже для себя) преимущество ламповых клоков?

.....Любопытно было бы понять, в чем фишка.

Нуу, во-первых, это красиво.... Изменено 26 сентября, 2020 пользователем HOOD

[Lukich 1 496]

теперь только ламповые клоки



А чем Вы, как человек технически подкованный, обьясняете (ну, хотя бы даже для себя) преимущество ламповых клоков?

Вам когда-нибудь попадались - ну, или может бы Вы сами делали - замеры параметров фазового шума у ламповых генераторов?

Мне, к сожалению, нет.

Потому как на всякие современные OCXO и пр. и пр. фазовый шум (который, как утверждают, непосредственно связан с потенциальным джиттером) обязательно в даташитах присутствует как один из основных параметров.

Любопытно было бы понять, в чем фишка.

Да собственно пока не могу ничем объяснить ни себе ни кому-то другому.

Замеров тоже не видел.



Но факт, хорошо реализованный ламповый клок заметно улучшает звучание. В том смысле, что звучание становится более аналоговым и натуральным.

Но, клок должен быть хорошего уровня. Иначе, в чем-то могут быть и ухудшения.

Что интересно, в ламповом клоке очень хорошо слышна комплектуха. Даже силовой разъем на бп. Может даже лучше слышны изменения, чем например в усилителе.



Вот например, я меняю комплектующие в цифровой цепи от транспорта до декодера и слышны абсолютно такие же изменения как если бы я делал это в аналоговых цепях. Тоесть, в цифровых цепях точно так же слышна комплектуха и характер звучания тот же что и в аналоговых.

Точно объяснить я это не могу. Только лишь догадки.



Не преувеличивайте мою техническую подкованность!)

[Lukich 1 496]

Вот, например, Аббас пишет, что тактировать синусом даже лучше чем прямоугольным сигналом. Сам пока ещё не проверял, но интересно. А с технической точки зрения это вообще за гранью понимания.

Изменено 26 сентября, 2020 пользователем Lukich

[HalfMoonBay 409]

актировать синусом даже лучше чем прямоугольным сигналом.

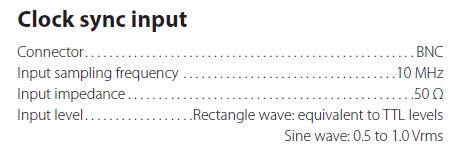

По крайней мере, синус не запрещен официально в современных аппаратах, имеющих, например, вход мастерклока:

[Lukich 1 496]

Cream, CCR, Led Zeppelin, Pink Floyd, Jefferson Airplane и тд, это все конечно прекрасно, но включил первый альбом The Cure и снова в отрыв!!!))) Какой же сильный альбом, жаль он один такой.

Даже захотелось прибухнуть и на панк тусу)

[Lukich 1 496]

Все таки крутой транспорт CDM-1.

Не зря их ставили в верхние модели Philips LHH-1000, 2000 и клон Marantz CD-12.

[ДокторЗло 14 462]

С первой половиной согласен полностью! Со второй можно поспорить)))

Но я вообще весь Cure люблю очень.

[Lukich 1 496]

52 минуты назад, ДокторЗло сказал:

С первой половиной согласен полностью! Со второй можно поспорить)))

Но я вообще весь Cure люблю очень.

Ну первый альбом все таки не совсем похож на все остальное их творчество. Я их тоже все альбомы люблю, но этот шедевр!

[Lukich 1 496]

Ковыряю сейчас Marantz cd-12.  Крутой аппарат. Только с лотком немного перемудрили, аж 4 пассика поставили(

[Lukich 1 496]

Как себя остановить? Я не знаю. Я ничего не могу с собой поделать. Уже наверно более двух недель постоянно...

[Lukich 1 496]

Бомбическая вещь!

Подарил один очень хороший знакомый, за что ему огромное спасибо!

Это нечто! Всем поклонникам Пинков рекомендую!

[Lukich 1 496]

С наступающим друзья!

Всем здоровья и благополучия!

И музыки, музыки, музыки...

[pinh0le 10 938 23 Тракты]

С Днём Рождения, Олег!

Всего тебе и побольше!

Кондёров россыпи, пудовых трансформаторов и древних ламп)))

И рока, рока!!
