Сетевой фильтр после стабилизатора напряжения Штиль

[Игорь Тихомиров 350]

Как я понимаю у линейных диапазон скромный 180В-240В, а у импульсных 110В-250В, ВЕРНО МЫСЛЮ?

Нет неверно. Определяется по весу. Если транс на 50 Гц, то БП будет тяжелый. А если стабилизатор линейный, то будет еще тяжелее из-за наличия радиатора регулирующего транзистора.

[reutover 2 223]

@АНДРЕЙ Л.,Я сейчас наверное на свою голову вызову кучу возражений, но. Грамотно спроектированный и собранный из качественных деталей импульсный блок питания будет работать лучше трансформаторного. Беда в том, что такие б/п трудно найти.

[АНДРЕЙ Л. 52]

Грамотно спроектированный и собранный из качественных деталей импульсный блок питания будет работать лучше трансформаторного. Беда в том, что такие б/п трудно найти

Немного читал на эту тему, по уверениям производителя моего ЦАПусь, БП идущий в комплекте именно из таких как Вы написали. Но сами понимаете как это проверишь не заменив на другое. Другой вопрос, что в моём случаи это даже может быть бесполезно и вредно переходить на линейный БП, ведь внутри ЦАПусь спроектирован именно с учётом импульсного БП и ПРО ЭТО ТОЖЕ НЕМНОГО ЧИТАЛ. Так что наверно остановлюсь ка я пока только на разделяющем трансформаторе. Только и в этом вопросе тоже много тонкостей относительно качества получаемого напряжения. И так у "Штиля" есть две удовлетворяющие меня модели, одна избыточно мощная и естественно дороже, вторая самая маломощная и естественно дешевле. Немого различается позиционирование этих моделей, но как мне кажется (прошу высказаться по этому поводу) это чисто маркетинговый приёмчик, дабы запутать неопытного покупателя. И так господа я весь в внимании.

https://shtyl-msk.ru...30-230-0-25-50/

и

https://shtyl-msk.ru...220-220-1-6-50/

[reutover 2 223]

И так у "Штиля" есть две удовлетворяющие меня модели, одна избыточно мощная и естественно дороже, вторая самая маломощная и естественно дешевле. Немого различается позиционирование этих моделей, но как мне кажется (прошу высказаться по этому поводу) это чисто маркетинговый приёмчик, дабы запутать неопытного покупателя. И так господа я весь в внимании.

По поводу Штиля могу сказать сразу: они сильно в характеристиках завышают мощность. Я бы разделил их мощность на два и покупал себе уже исходя из этого.

[АНДРЕЙ Л. 52]

В описании многих БП просто не указывается какой он, импульсный или нет

Определяется по весу. Если транс на 50 Гц, то БП будет тяжелый. А если стабилизатор линейный, то будет еще тяжелее из-за наличия радиатора регулирующего транзистора.

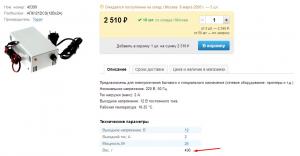

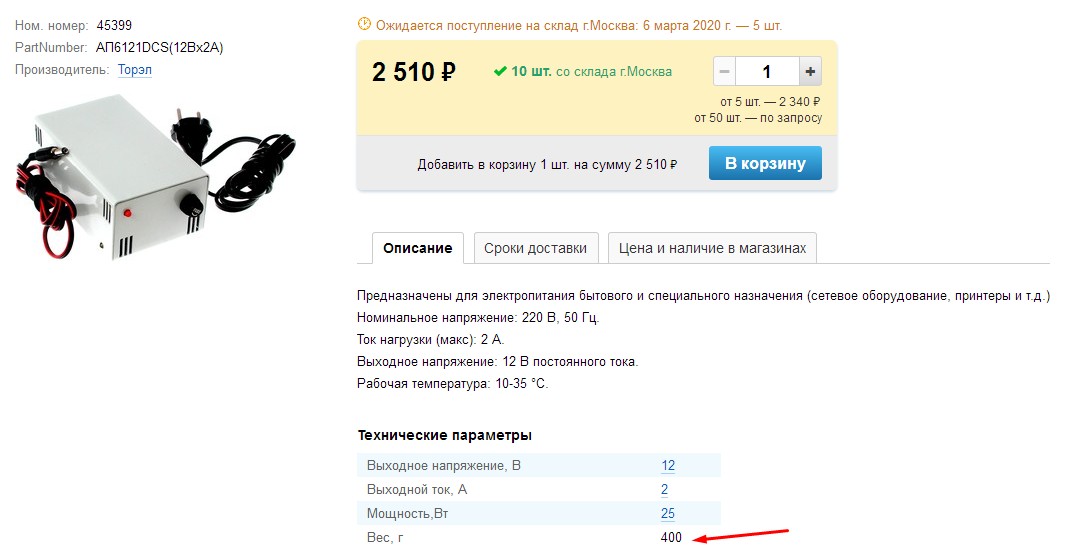

Ну вот как пример, лёгкий он или нет? Вот какой он, почему не написать то?



Я бы разделил их мощность на два и покупал себе уже исходя из этого.

Это что же, второй, который слабенький 0.25кВа, 100Вт всего?

[reutover 2 223]

@АНДРЕЙ Л.,Это трансформаторный блок питания.

[АНДРЕЙ Л. 52]

Это трансформаторный блок питания.

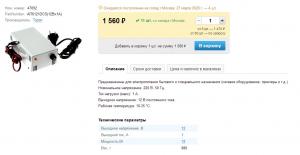

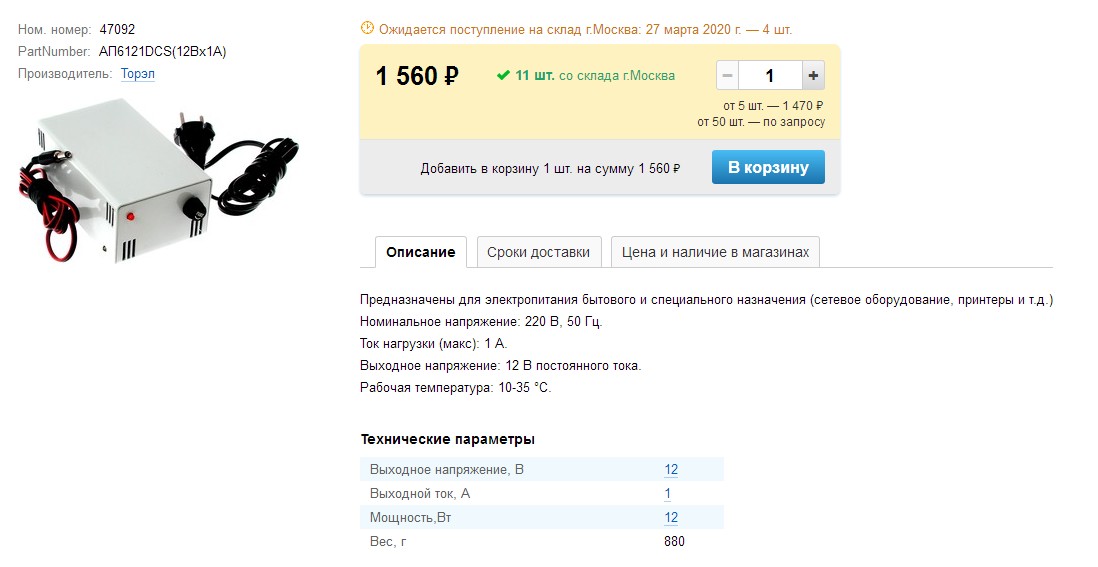

Да это я пока по инерции ещё обращаю внимание на БП. Всё это смахивает на обман мягко говоря. Вот смотрим и сравниваем с верхней картинкой.

[reutover 2 223]

Да это я пока по инерции ещё обращаю внимание на БП. Всё это смахивает на обман мягко говоря. Вот смотрим и сравниваем с верхней картинкой.

Скорей всего это не обман, а ошибка. Я знаю этот магазин ****. Там иногда встречается такое. Для проверки можно зайти на сайт производителя и там уточнить. Кстати для вашего комбайна нет никаких противопоказаний в применении трансформаторного б/п. Наш одноклубник Бергамот в ближайшее время собирается менять б/п для своей второй канарейки. Потом можно у него спросить улучшился звук или нет. Изменено 17 февраля, 2020 пользователем drhead.pavel.v

[Бергамот 9 918 4 Тракты]

Наш одноклубник Бергамот в ближайшее время собирается менять б/п для своей второй канарейки. Потом можно у него спросить улучшился звук или нет.

Только если мне не подойдёт вариант от IFI. Так что на меня не ориентируйтесь.

[reutover 2 223]

Только если мне не подойдёт вариант от IFI. Так что на меня не ориентируйтесь.

Ну так IFI тоже может поменять звук. Он явно лучше стокового.)

[Ragnar-BY 3 132]

в моём случаи это даже может быть бесполезно и вредно переходить на линейный БП, ведь внутри ЦАПусь спроектирован именно с учётом импульсного БП



А как это? Единственное, что я могу себе представить (если мы говорим про замену на исправный ЛБП с подходящими параметрами) это то, что ЛБП обычно заземлён, а ИБП - нет. Соответственно, при проблемах с заземлением остальных компонентов теоретически может возникнуть (а может и не возникнуть) земляная петля.

[АНДРЕЙ Л. 52]

Это трансформаторный блок питания.

Хорошо, разобрались, опечатка. Так БП с первой картинки это ТО что мне нужно, это он самый, ЛБП? Хотя на моём БП указано 1.8А а этот 1А, тогда со второй картинки ЛБП мне заказывать?

Только если мне не подойдёт вариант от IFI

А он чем является, подробности не расскажите?

А как это?

ПРО ЭТО ТОЖЕ НЕМНОГО ЧИТАЛ.

Так что, обосновать своё высказывание я аргументированно не смогу, хотя уже здесь высказалось мнение что не так это и однозначно на самом деле.

[Бергамот 9 918 4 Тракты]

А он чем является, подробности не расскажите?

Тоже импульсный. Но с каким то фильтром или типо того....

[АНДРЕЙ Л. 52]

@Ragnar-BY, Вы не могли бы озвучить хотя бы один из достойных ЛБП для примера, если есть какие то противопоказания делать это открыто можно и в личку черкнуть. Заранее спасибо.



Тоже импульсный. Но с каким то фильтром или типо того....

А это в какой то теме обсуждается, ссылку можно? Изменено 17 февраля, 2020 пользователем АНДРЕЙ Л.

[Бергамот 9 918 4 Тракты]

А это в какой то теме обсуждается, ссылку можно?

В моей именной ветке, только мы практически его не обсуждали.

[Ragnar-BY 3 132]

@АНДРЕЙ Л., могу сразу три даже. Из того, что у меня было дома и смело могу советовать:



1. ATL Audio Linear Power Supply Unit L-100. Отличный БП, реально отдающий 4А. Минимальная стоимость для некитайского ЛБП. Разработчик есть и общается в стереобаре.

http://forum.doctorhead.ru/index.php?showtopic=37570&st=525#entry1136555



2. Keces P8 - корейский мультизонный ЛБП. Если подходит конфигурация выходов по напряжению, то это очень удобно. можно одним блоком заменить три.

http://forum.doctorhead.ru/index.php?showtopic=37570&st=400#entry1121004



3. Farad Super3. Лично моё убеждение - лучший ЛБП для Аудио. Вообще из всех. И отличия абсолютно очевидные и легко слышимые. Но дорого.

http://forum.doctorhead.ru/index.php?showtopic=37570&st=650#entry1144487

[reutover 2 223]

Хорошо, разобрались, опечатка. Так БП с первой картинки это ТО что мне нужно, это он самый, ЛБП? Хотя на моём БП указано 1.8А а этот 1А, тогда со второй картинки ЛБП мне заказывать?

Из этих двух ничего лучше брать не надо. Скопируйте название б/п в поисковик и посмотрите картинки внутренностей, желание покупать отпадёт само собой.



А он чем является, подробности не расскажите?

Вот он https://doctorhead.ru/product/ifi_ipower_12v_1_8a/

Лучше его возьмите.

[Aibek 1 770]

Заказал, оплатил Разделительный трансформатор ANTEL TOROID TS220/220-300, и на этом мой выбор закончен (и мои мучения). С доставкой = 8540 руб

Спасибо всем, кто советовал, особенно reutover

Изменено 17 февраля, 2020 пользователем Aibek

[reutover 2 223]

Заказал, оплатил ANTEL TOROID TS220/220-300, и на этом мой выбор закончен. С доставкой = 8540 руб

[HOOD 5 360]

Из этих двух ничего лучше брать не надо. Скопируйте название б/п в поисковик и посмотрите картинки внутренностей, желание покупать отпадёт само собой.

И штож там такого страшного-то...?

Диодный мост, LM317 и пара конденсаторов Рубикон.

А трансформаторы Торэл мотает отличные.

[reutover 2 223]

И штож там такого страшного-то...?

Видимо вы картинки ещё не смотрели. Я бы за такой монтаж в тюрьму сажал.

[HOOD 5 360]

Видимо вы картинки ещё не смотрели. Я бы за такой монтаж в тюрьму сажал.

Нуу, по современным меркам, могли бы и получше, но опять же - ЛБП и цена три рубля. В общем, честный уровень "сделай сам в гараже", дешевле всё-равно не выйдет.

А LM317 - она и в Африке.....

В прошлом году приятель ремонтировал сабвуфер Piega PS2, монтаж практически такой же, только цена 3000 евро.

Изменено 17 февраля, 2020 пользователем HOOD

[reutover 2 223]

Нуу, по современным меркам, могли бы и получше, но опять же - ЛБП и цена три рубля.

Я бы просто побоялся пользоваться. Сначала его нужно допилить, а потом пользоваться

Изменено 17 февраля, 2020 пользователем reutover

[АНДРЕЙ Л. 52]

могу сразу три даже

Спасибо друг, почитал немного, цены конечно не для меня однако.

[АНДРЕЙ Л. 52]

на этом мой выбор закончен (и мои мучения)

Поздравляю конечно но вот сходите сюда, ну очень интересно .

http://forum.doctorhead.ru/index.php?showtopic=35912&st=50
