Усилитель/ЦАП для наушников Grace Design m9xx

[3-50 10]

Поддержка

Битрейт до 384kHz 44.1kHz PCM и 64X - 128X DSD.



Размеры/вес

10.16 см x 13.34 см x 4.57 см, 397 грамм.



В коробке

Усилитель, инструкция, блок питания 2А USB, два кабеля USB Mini-B-USB A (1.8 метра и 3 метра).



Сзади m9xx

Line out RCA (небалансный, отключается при подключении наушников в выход для наушников справа, спроектирован для подключения усилителя, активных колонок, предусилителя или усилителя для наушников).

Toslink Input (поддержка до 96kHz, 24 bit).

USB #1 для подключения к компьютеру, также может использоваться для питания (режим low-power, 100 мВт на каждый канал в 32 Ом). Для подключения к устройствам на базе iOS требуется адаптер Lightning/USB для подключения камеры, на базе Android кабель OTG USB On-The-Go.

USB #2 исключительно для питания, активация режима High Power (1020 мВт на каждый канал в 32 Ом).

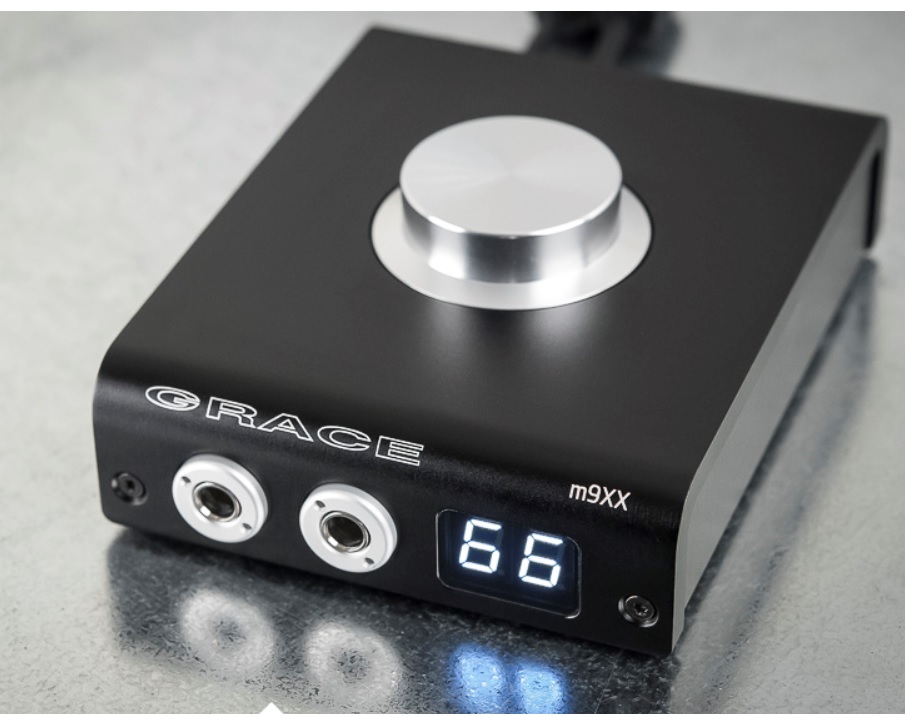

Спереди m9xx

Выход для наушников 6.3мм левый.

Выход для наушников 6.3мм правый (при подключении наушников Line Out отключается).

Дисплей (показывает уровень громкости с шагом 0.5 дБ и другую полезную информацию).



Сверху m9xx

Регулятор громкости-кнопка (для входа в меню, временного отключения сигнала).



Внутри m9xx

m9xx представляет из себя микс из новых технологий и адаптации уже разработанных элементов от других продуктов Grace Design.

Программное обеспечение USB контроллера USB XS1-U8A-64-FB96 500MHz очень похоже на используемое в M920, код не был изобретен с нуля, а был адаптирован под продукт.

Усилитель для наушников очень похож на используемый в контроллере мониторов M905 (используется TI THS6012).

ЦАП полностью новая разработка. В основе чип AK4490 последнего поколения.

Аналоговое питание основана на нашем двухтактном DC-DC преобразователе, разработанным для микрофонного предусилителя M101. Инженер провел несколько месяцев над оптимизацией, несмотря на схожую топологию с точки зрения эксплуатационных параметров они совершенно разные.



Особенности

• Режим Crossfeed Circuitry, имитирующий звук в естественном пространстве (отключаемый). В основе идея, что при прослушивании колонок в помещении, до человека доносится звук не только из левой колонки, но и из правой, но с некоторой задержкой, соответственно мозг формирует более точную звуковую сцену.

• Работа в режиме USB 1.1 (битрейт до 96kHz, драйвера не нужны) или в режиме USB 2.0 и выше (битрейт до 384kHz, для Windows необходимы специальные драйвера).

• 4 типа фильтра ЦАП.

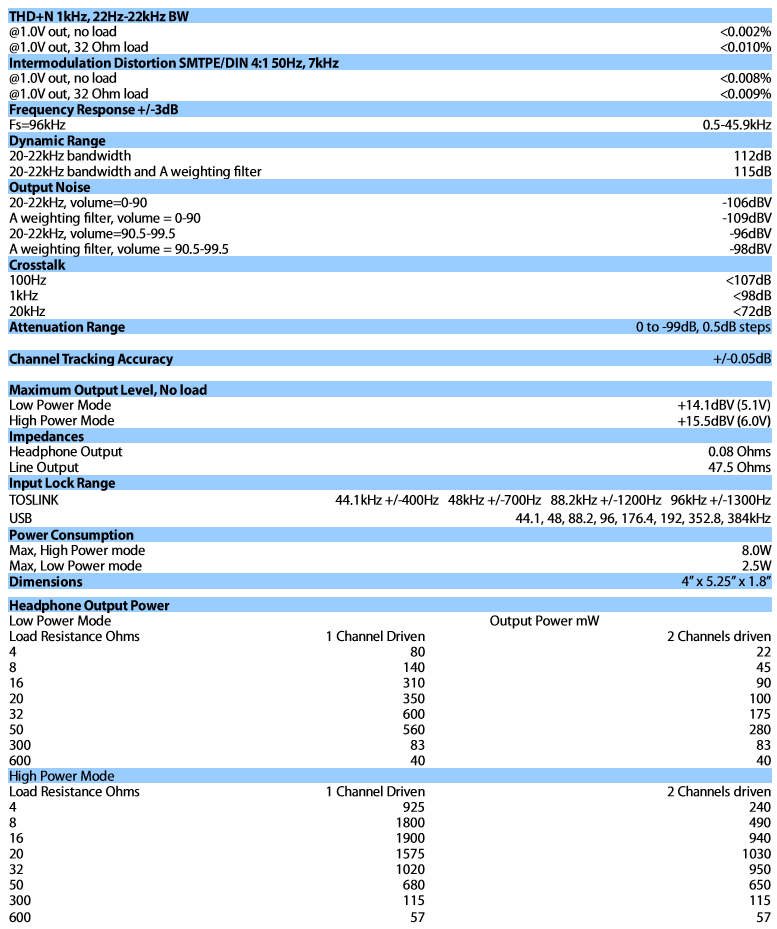

Спецификация







Обзоры

http://www.headfonia...-massdrop-m9xx/

http://www.head-fi.o...rst-impressions

http://www.hifiinsid...ace-design-m9xx

http://www.head-fi.o...d-headphone-amp



По материалам

Темы с обсуждением на Head-Fi, официальной страницы, обсуждении на Массдроп.



m9XX Support

Руководство пользователя (Rev E)

XMOS Stereo USB Audio Class2 Driver for Windows (v2.26.0)

Особенности реализации m9XX (Rev 3)

Инструкция по обновлению прошивки и история обновлений

Прошивка 102

Про поддержку DSD256

Изменено 12 марта, 2016 пользователем 3-50

[qsk 2 142 1 Тракты]

@3-50, Знаю, что на хэдфае от него пищат

Массдроповское детище.

Изменено 25 декабря, 2015 пользователем qsk

[GigArt 1 436 7 Тракты]

Я купил бы уже. При долларе за 35 рублей.



В январе планирую слетать в Москву, если до этого времени приедет и если будут желающие, то могу взять с собой.

Это интересно.



Народ пишет, что звучит сей агрегат довольно тепло, без резкости на верхних частотах. Мне такое нравится.

Изменено 25 декабря, 2015 пользователем GigArt

[3-50 10]

Купил бы уже. При долларе за 35 рублей.

Не будем о грустном...



Это интересно.

В общем ждем когда приедет.

Изменено 27 декабря, 2015 пользователем 3-50

[AAB 780 6 Тракты]

В свое время известный звукорежиссер предлагал послушать топовый grace, тк у него они в дом. студии находились, но как-то не сложилось тогда и остался тогда на антелопе на тот момент.

[3-50 10]

Из первых впечатлений.

ЦАП смотрится элегантно, черный матовый корпус, простые линии, простые изгибы, никаких лишних элементов. Весит ~470 грамм. На корпусе находится регулятор громкости, при вращении чувствуется каждое деление, крутится очень легко, издается легкое щелканье, а вот нажатие на регулятор громкости достаточно тугое, издает относительно громкий щелчок.

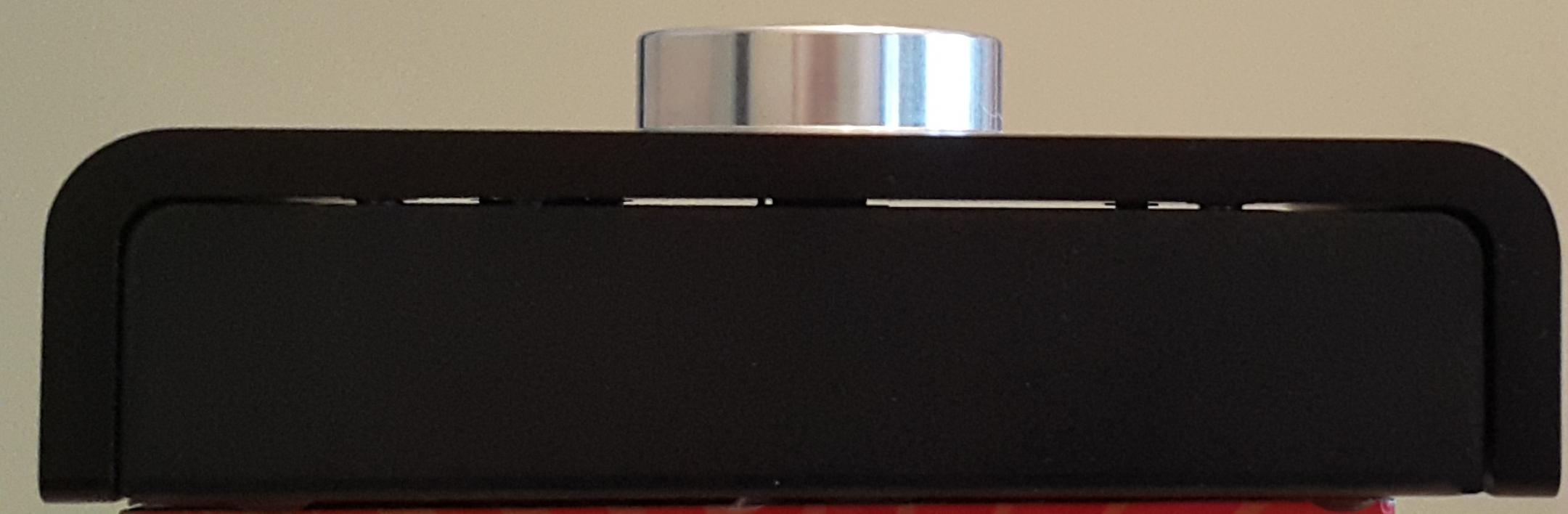

Перфекционисты при взгляде на ЦАП будут страдать, между крышкой и корпусом откровенная щель, линии проведенные через две точки в каждом из гнезд для наушников непараллельны. ЦАП стоит на 4 резиновых ножках, по столу скользит нехотя.

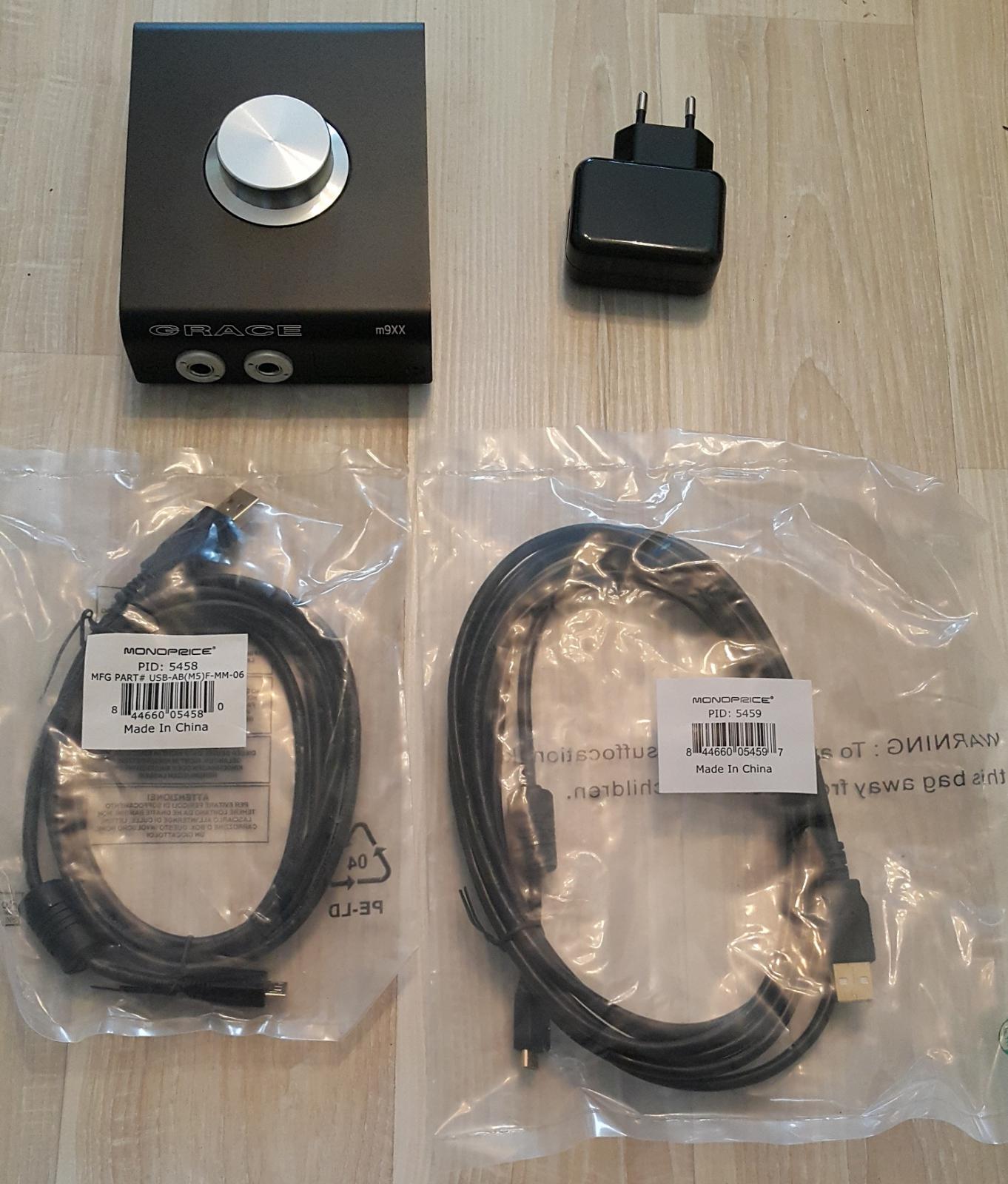

USB кабели в комплекте

Кабель Monoprice 6ft USB 2.0 A Male to Micro 5pin Male 28/24AWG Cable w/ Ferrite Core (Gold Plated) $1.32

и

Кабель Monoprice 10ft USB 2.0 A Male to Micro 5pin Male 28/24AWG Cable w/ Ferrite Core (Gold Plated) $1.68



Немного фотографий









Случайно выяснил, что m9xx отлично работает с Samsung Note 4 при подключении только через usb otg, то есть внешнее питание не обязательно.

Изменено 26 января, 2016 пользователем 3-50

[3-50 10]

Если еженедельно спрашивать тех.поддержку про новую прошивку... то рано или поздно тебе её отправят.

Изменено 19 февраля, 2016 пользователем 3-50

[Стас Павлов 0]

Отличный вариант, но сейчас то доллар какой?? 80-90 рублей??

С такими то ценами.. Не так уж и много купишь себе...

[Merl79 40]

Интересно у него реализовано питание. То есть можно запитывать от акк по усб? Я правильно понимаю? Впервые просто такое вижу. А ещё есть устройства с таким питанием аналогичного уровня?

Изменено 8 марта, 2016 пользователем Merl79

[3-50 10]

Интересно у него реализовано питание. То есть можно запитывать от акк по усб? Я правильно понимаю? Впервые просто такое вижу. А ещё есть устройства с таким питанием аналогичного уровня?

Да, без проблем.

Вроде есть, читал обзоры. Найду - отредактирую сообщение.



upd

Перепутал, про те, что я читал питались или от только usb, или только внешнего БП.

Изменено 11 марта, 2016 пользователем 3-50

[Merl79 40]

@3-50, а не расскажете с какими устройствами его сравнивали перед покупкой и почему выбрали именно его? С вашей точки зрения он оправдывает цену в 800$ (оригинальную а не массдроповую)?

[3-50 10]

@Merl79, ни с чем не сравнивал. Раньше дома звук слышал из колонок ноутбука, то есть какого-либо сформировавшегося мнения не было, поэтому выбор наушников и цапа происходил без излишней щепетильности, спонтанно.

[Merl79 40]

Интересно почему микросхема AK4490 позволяет Rate: до768kHz и DSD256, а в устройстве только 384 и DSD128...?

[3-50 10]

Интересно почему микросхема AK4490 позволяет Rate: до768kHz и DSD256, а в устройстве только 384 и DSD128...?

Это хороший вопрос, про m920 они писали когда-то:





As you probably know, following the DoP specification, DSD64 is encoded in 176.4kHz PCM; DSD128 is encoded in 352.8kHz PCM. To my knowledge, the parameters for encoding DSD256 have not been established. I could speculated that the current system may be simply extended such that it would be encoded in 705.6kHz PCM. If I read Apple's tech note on USB 2 Audio Class correctly, this should be possible. This is assuming that the Apple Core Audio USB Audio driver (and the Thesycon PC driver) will support that sample rate. It's worth noting that the Apple tech not indicates that USB 2 Audio Class is capable of up-to 10 channels of 192kHz 32bit PCM. I have not seen documentation indicating that Apple supports >192kHz. I've been told that it does support up to 768kHz. We do know that Apple does actually support 8X rates as we can currently play up to 384kHz PCM. The Thesycon driver documentation indicates that it supports a maximum of 384kHz PCM but it also indicates that it supports ASIO "native" DSD up to DSD512 (22.6MHz). We have not yet implemented "Native" DSD but I believe it is possible. I also suspect that Thesycon will enable 16X PCM rates if demand arises.



I'm not aware of media player apps currently supporting DSD256. They are updating features constantly and there's always pressure to post bigger numbers. So, it may come along soon.



The ESS Sabre DAC in the m920 is capable of a maximum of 11.2MHz DSD256. I expect that one way or another we will implement DSD256 in a future version of the m920 firmware. I cannot guarantee but I don't foresee any stumbling-blocks. I can't offer a time frame for when that may occur.



It's possible, though, that the DoP community may decide to encode DSD256 using 4 channels of 352.8kHz PCM. This would pose a problem with the current Thesycon driver that we provide free with the m920. It only supports 2 channels. If players do not support DoP over 2 channels of 705.6kHz then perhaps the only option will be "native". "Native", however, is a problem for Apple computers. I'm not aware that they support "Native" but that could also change.



Has someone produced an analog-to-DSD encoder that operates at 11.2MHz?



I hope this helps.

Caleb Roberts





Поскольку в последней прошивке для m920 поддержка DSD256 всё ещё не появилась, то возможно, что в Grace Design всё ещё считают поддержку DSD256 не особо нужной по выше указанным причинам. В службу поддержки на почту написал про возможную поддержку DSD256 в m9xx, посмотрим что ответят.



UPD

А вот и ответ:

I'm doing well, hope you are too!

There is currently no plan to add DSD256 functionality to the m9xx. It

should be technically capable if we decide to add it in the future. For

now, there isn't much demand for it.

Cheers!

Изменено 12 марта, 2016 пользователем 3-50

[Merl79 40]

Предсказуемая отписка... Тьфу на них.



Хотя подозреваю что здесь роль играет ещё и меньшая стабильность работы устройств при больших числах... может просто не хотят получать проблемы на свою голову.

Изменено 12 марта, 2016 пользователем Merl79

[3-50 10]

Предсказуемая отписка... Тьфу на них.



Хотя подозреваю что здесь роль играет ещё и меньшая стабильность работы устройств при больших числах... может просто не хотят получать проблемы на свою голову.

А может справедливо задаются вопросами:

А есть слышимая разница между DSD128 и DSD256 для 99% людей?

А много ли релизов в DSD256?

итд.

Изменено 12 марта, 2016 пользователем 3-50

[Merl79 40]

Предсказуемая отписка... Тьфу на них.



Хотя подозреваю что здесь роль играет ещё и меньшая стабильность работы устройств при больших числах... может просто не хотят получать проблемы на свою голову.

А может справедливо задаются вопросами:

А есть слышимая разница между DSD128 и DSD256 для 99% людей?

А много ли релизов в DSD256?

итд

У меня достаточно и они того стоят.

Ну а то что 99% вообще мимо. Люди уходят на такие устройства чтобы начинать слышать разницу и ценить.

Остальных вряд ли можно отнести к целевой аудитории таких вещей.



Скорее очередная лень взыграла.

Изменено 12 марта, 2016 пользователем Merl79

[Merl79 40]

Оставлю пожалуй небольшой комментарий по устройству.

На мой вкус слишком выпячен верхний бас в угоду драйву. С потерей детализации и разборчивости в высоких частотах. Пока продолжаю прогревать, в слабой надежде, может что изменится, но надежда уже начала умирать.

[3-50 10]

Настройки меняли? Мне звук больше нравится с отключенным crossfeed, режим f2, и, естественно, с включенным usb2.

Изменено 1 июня, 2016 пользователем 3-50

[Merl79 40]

Конечно. Остановился на этих же. Но f4.

[Asheraddo 3 727]

@Merl79,



Если совсем разочаруетесь, я могу забрать, если о цене договоримся

[Merl79 40]

@Remilio, хорошо, запомню.

[miky 46]

Добавили поддержку DSD256.
