Советы по DIY комплектам.

[Максим_В. 81]

Блин схема то примитивна. Резистор 47ом между выходом оу и входом параллельника уменьшить дп 10ом .Резистор 4,7ком цепи оос оу с выхода оу перекинуть на выход папраллельника.если оу ОРА134 о постоянке можно забыть. .

офф никогда вы не отбалансируете такой параллельник по постоянке ,даже не мечтайте.

Р.С. ток покоя в таком параллельнике устанавливается резисторами между эмиттерами первых транзисторов и базами вторых, в данном случае тут 47ом,для снижения нагрева можно уменьшить ток покоя поставив резисторы по 43 ома.

Изменено 18 ноября, 2015 пользователем Максим_В.

[MTB-Rider 45 3 Тракты]

ЦАП. Проблема точно не в нем, на другом усе разбаланса нет. Регулятор ALPS из аудиомании. Вот в нем то может быть...

1. замеряем прям в плате полное сопротивление alps для обоих каналов (дальние контакты)

2. ставим alps в середину и измеряем сопротивление между средним и 0 (земляным) контактом, должно быть примерно одинаково в обоих каналах примерно по 10% от общего.

если все ок, то пробуем любой другой подходящий оу, дабы исключить косяк имеющегося. и еще вопрос, в основном при прослушивании и при наблюдении дисбаланса положение РГ какое?

[Максим_В. 81]

если все ок, то пробуем любой другой подходящий оу, дабы исключить косяк имеющегося. и еще вопрос, в основном при прослушивании и при наблюдении дисбаланса положение РГ какое?

тут оу не исправляет ошибку смещения .так что пляски с подбором оу безсмысленны.. Надо балансировать параллельник по его входу или ввести его в петлю оос..

офф хотя можно изменить включение Рг на стандартное

[MTB-Rider 45 3 Тракты]

@Максим_В., да я не про постоянку, а про разную громкость каналов.

[ff2005 76]

http://www.head-fi.org/g/i/200157/skjema-ny-gif/#order=4&albumId=275180&nextId=203972&prevId=200156&imageId=200157&imageESOId=1870820&fullUrl=%2Fg%2Fi%2F200157%2Fskjema-ny-gif%2F%2F&fullSrc=http%3A%2F%2Fcdn.head-fi.org%2F6%2F66%2F900x900px-LL-66fe2e36_skjemany.gif&thumbSrc=http%3A%2F%2Fcdn.head-fi.org%2F6%2F66%2F50x50px-ZC-66fe2e36_skjemany.gif&description=skjema+ny.gif&original=http%3A%2F%2Fcdn.head-fi.org%2F6%2F66%2F66fe2e36_skjemany.gif&setName=&urlSlug=skjema-ny-gif

[Максим_В. 81]

Для этого

Максим_В., да я не про постоянку, а про разную громкость каналов.

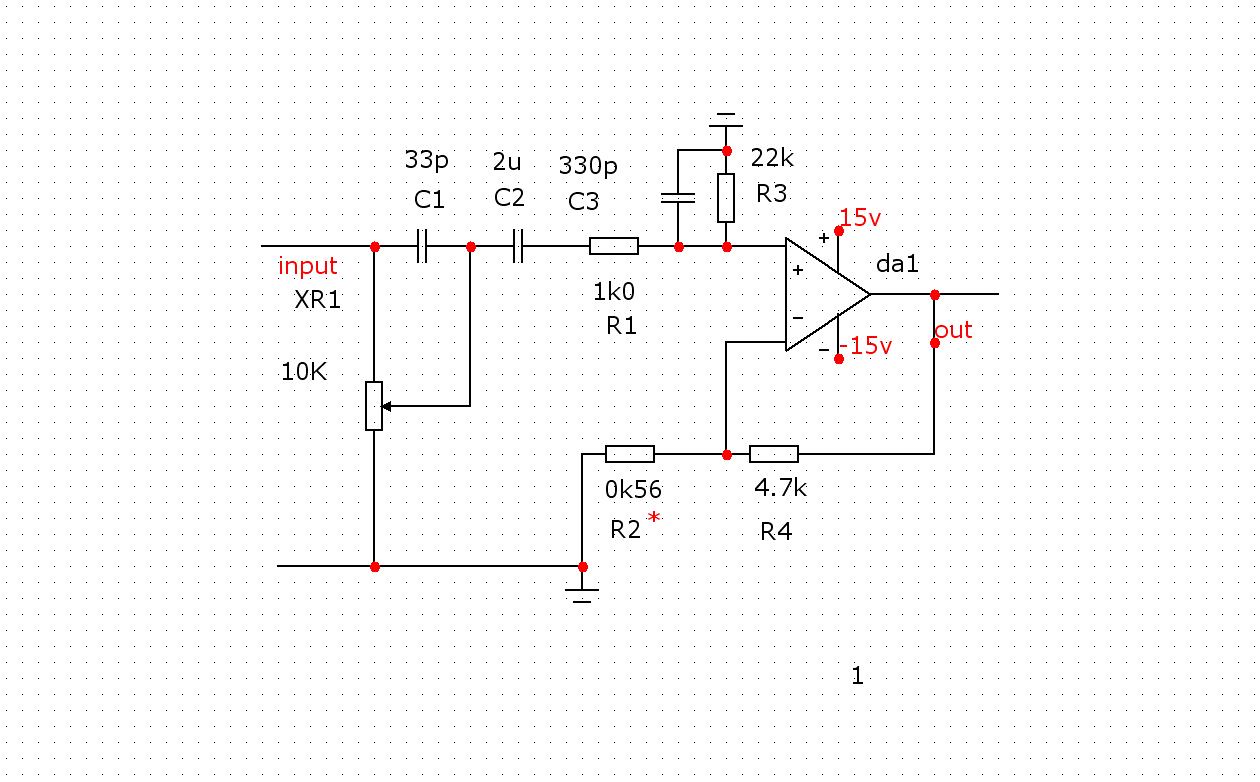

Для этого нужно изменить включение РГ на стандартное и отделить рг от усилителя конденсатором в случае невысокого качества регулятора.

По балансировке из поста 680.

Это ничего не даст. надо менять смещение на входе.,брать через резисторы 20-47ком питание с шин на подстроечный резистор 10-22ком и с движка его через резистор 1-4,7ком подавать смещение на базы и все.

офф Проще перекинуть правый вывод резистора 4,7ком цепи оос с выхода оу на выход усилителя и ноль жестко будет застабилизирован

Изменено 19 ноября, 2015 пользователем Максим_В.

[zAg 3 251]

Что то ни как не могу побороть постоянку на выходе. Подобрал транзисторы в пары, все равно на одном канале 9 милливольт на другом 19. Температура транзисторов на 5 градусов отличается и легкий разбаланс в наушниках

Наверное всё-таки плохо подобрали, или элементная база с большими расхождениями номиналов. Я собрал эту схему на довольно качественной элементной базе, с хорошо подобранными транзисторами, и на выходе обоих каналов получил почти "0" значение постоянки, правда при этом использовался (временно) потенциометр DACT, но он нужен для другого проекта, поэтому эта сборка дожидается своего (поэтому пока лежит в разобранном виде). Здесь я описывал эту сборку. http://forum.doctorhead.ru/index.php?showtopic=26290&st=0

[usetiq 3]

Ну видимо измерять транзисторы при комнатной температуре и слабых токах не имеет смысла, в усилителе параметры будут другие. Попробую впаять вместо транзисторов обрезки от кулеров и переьыкать их уже в схеме....



в основном при прослушивании и при наблюдении дисбаланса положение РГ какое?

Да на любом в принципе. На тихом только часть звука пропадает, на высокой громкости и уменьшении на компе получше намного.

Изменено 19 ноября, 2015 пользователем usetiq

[Максим_В. 81]

Блин. я же вам описал схему балансировки параллельника.Что еще то надо то ?.

По РГ так переделать.

Изменено 19 ноября, 2015 пользователем Максим_В.

[usetiq 3]

Удалось получить на выходе 0 и +1 милливольт на каналах. Выставил напряжение ровно +-15В. Впаял вместо двух bd140 разъемы от кулеров и весь вечер подбирал пары с минимальным разбросом постоянки между каналами. Подобрал 13 и 14 милливольт на каналах. Потом просто увеличил отрицательное напряжение, пока не стало 0 и 1. Измерял каждый раз после 10 минут прогрева, и транзисторы сажал на радиатор, чтобы не было разницы в тепловых режимах.

[MTB-Rider 45 3 Тракты]

Удалось получить на выходе 0 и +1 милливольт на каналах.

и даже громкость в каналах выравнилась?

Изменено 21 ноября, 2015 пользователем MTB-Rider

[usetiq 3]

Вроде. По крайней мере сильно не бросается в глаза, как сначала. Видимо альпс притерся.

[usetiq 3]

Забавно, сейчас измерил сопротивление своих HD650. Левый 290Ом правый 309 Ом. А не из за этого ли разбаланс?

[MTB-Rider 45 3 Тракты]

но ведь на другом усилителе нет разбаланса? а какие нибудь еще наушники для проверки этого лохмана есть?

[usetiq 3]

Сони 30 Ом дешевые попробовал сейчас, нормально всё. Да уж, разочаровали зенхи. 19 Ом разницы между динамиками это пипец. Один не домотали, другой перемотали. Это ж катушка с аллюминием, а не резистивный материал, где микрометры решают, как можно так не точно наматывать...

[Максим_В. 81]

Забейте. И делителями оос оу выравняйте усиление.

[zAg 3 251]

Сони 30 Ом дешевые попробовал сейчас, нормально всё. Да уж, разочаровали зенхи. 19 Ом разницы между динамиками это пипец. Один не домотали, другой перемотали. Это ж катушка с аллюминием, а не резистивный материал, где микрометры решают, как можно так не точно наматывать...

Вообще-то Сеннхайзер утверждает, что пары драйверов тщательно подбираются. Проверил свои HD650-е (выпуск 2012г.), действительно, правый - 302 Ом, левый - 302 Ом (или оба по 300 Ом, с учётом погрешности прибора), так что не обманули.

[usetiq 3]

Значит мне попался хреновый или ремонтированный экземпляр, где драйвер меняли. Жаль.

[Максим_В. 81]

Может батарейка в мильтиметре села или переходное сопротивление меж контактами переключателя режимов гуляет

[usetiq 3]

Да ну, батарейка навая, и потом я же несколько раз измерял, результат не менялся. Мультиметр точно показывает резисторы 1%. Измерял как с проводом, так и без. Провод пару Ом добавляет.

И потом у сонек разница 1 Ом

[Максим_В. 81]

Да в вашем усилителе и алпс избыточен.Не тот уровень.

[usetiq 3]

Я не писал про мой усилитель, с спросил в принципе. Это не для лемана.

И что значит не тот уровень?) за деман se сейчас просят 160к рублей. Для какого же уровня альпс не избыточен?

Изменено 11 декабря, 2015 пользователем usetiq

[Максим_В. 81]

Разве цена в мире спекуляций является символом качества?

Я писал о том.что для простого параллельника не охваченного оос достаточно простого регулятора громкости. и все.Я фанатом брендов не являюсь.

[aist 244]

Сони 30 Ом дешевые попробовал сейчас, нормально всё. Да уж, разочаровали зенхи. 19 Ом разницы между динамиками это пипец. Один не домотали, другой перемотали. Это ж катушка с аллюминием, а не резистивный материал, где микрометры решают, как можно так не точно наматывать...



Это у новых наушников?

[usetiq 3]

Нет, полтора года им.
