Советы по DIY комплектам.

[steel_monkey 99]

Насколько я понимаю, чтобы убрать возбуд, усиление надо как раз таки увеличить, чтобы увеличился запас по фазе (я имею в виду выходную часть схемы). Кстати, С28 должен разве быть соединен с землей, а не шунтировать резистор обратной связи? Нет ли в этом ошибки? Правда я не очень большой знаток систем с ООС. Самое лучшее это скачать Микрокап (если нужен, у меня есть) и отсимулировать схему.

Изменено 11 октября, 2015 пользователем steel_monkey

[usetiq 3]

усиление надо как раз таки увеличить

Попробую и уменьшить и увеличить.

Кстати, а может сетевой фильтр epcos гадить?

[steel_monkey 99]

Исключено.

Еще раз советую отсимулировать схему, С28 мне не нравится. Кстати, по этому вопросу может, думаю, подсказать Максим_В

[usetiq 3]

Спойлер

То есть с28 должен шунтировать r35, а с27 - R34 ?

Так шунт же и делается на землю, чтобы вч грязь туда уходила, или кондер надо на ноги резистора вешать?

Я так понимаю эти резисторы коэффициент усиления определяют, или R19\R20 ?



Upd. Шунтирование ничего не изменило. Уменьшил сопротивление R34,35 накинув параллельно по 18КОм, шум стал тише раза в 2, как и сам усилитель



Какая емкость правильная для конденсаторов, CD 10,11, которые идут со средней ноги транзисторов на землю? На плате нарисовано 10 uF, но на схеме не указано. Я поставил 10, но может этого мало?

Изменено 13 октября, 2015 пользователем usetiq

[MTB-Rider 45 3 Тракты]

Правда я не очень большой знаток систем с ООС.

тут ПОС



Я так понимаю эти резисторы коэффициент усиления определяют, или R19R20 ?

R20 и R35



Какая емкость правильная для конденсаторов, CD 10,11, которые идут со средней ноги транзисторов на землю? На плате нарисовано 10 uF, но на схеме не указано. Я поставил 10, но может этого мало?

такая же, как и у CD20 CD19. это просто кондеры по питанию. 10 - 100 там самое то. увеличение емкости от фона не избавит.

[usetiq 3]

R20 и R35

Это для одного канала? Для второго R17 и R34 ?

Какие номиналы будут оптимальны?

[MTB-Rider 45 3 Тракты]

Это для одного канала? Для второго R17 и R34 ?

ну



Какие номиналы будут оптимальны?

я бы попробовал от обратного и поставил для начала 27 ком.



Уменьшил сопротивление R34,35 накинув параллельно по 18КОм, шум стал тише раза в 2, как и сам усилитель

значит фон ловится и усиливается ОУ еще на входе, с питания он никак не пролезет.

[usetiq 3]

для начала 27 ком.

На на R20 или r35?

начит фон ловится и усиливается ОУ еще на входе

Да все таки не фон это. Думаю что шумит сам усилитель. Возбуд. Может и ОУ , но я разные пробовал, со всеми одинаково.

[usetiq 3]

Пришла плата Лемана. Сразу появился вопрос:

Какая необходимость шунтировать входные пленочные конденсаторы такими же пленочными, только меньшими номиналами?

[steel_monkey 99]

Такой необходимости для современных пленочных (полипропиленовых вероятно) конденсаторов нет. Но лучше просто послушать и выбрать, что лучше.

[zAg 3 251]

Пришла плата Лемана. Сразу появился вопрос:

Какая необходимость шунтировать входные пленочные конденсаторы такими же пленочными, только меньшими номиналами?

Я от них, даже на оригинальном Лемане избавился, но входные поменял на более качественные, что сразу положительно сказывается на звуке. Можно конденсаторы вообще не ставить, если с Вашего источника не идёт постоянка на выходе.

[usetiq 3]

@steel_monkey, Вот и я думаю, зачем какой нибудь мундорф вимой шунтировать

Кто нибудь посоветует пленку из аудиомании не очень дорогую для этих целей?

[zAg 3 251]

@steel_monkey, Вот и я думаю, зачем какой нибудь мундорф вимой шунтировать

Кто нибудь посоветует пленку из аудиомании не очень дорогую для этих целей?

Если слушаете рок, метал и нужно прибавить баску, конденсаторы желательно ставит ёмкостью от 3.6 до 5.6 мкФ, берите Jantzen Cross Cap, они лучше, чем Mundorf начального уровня.

[usetiq 3]

,

Ок, спасибо, возьму их. А в питание опера и транзисторов указано 25В 470UF (6 штук) Обязательно такую емкость? Просто у меня есть Nichicon KZ и elna silmic 2, и те и другие 25В 220UF, может сойдут?

Изменено 22 октября, 2015 пользователем usetiq

[steel_monkey 99]

220 мкФ вполне пойдут.

[usetiq 3]

Товарищи, сейчас изучал плату и увидел, что выходы аудио не просто пробрасывают сигнал насквозь, а идут с выхода на наушники. То есть он еще по сути и предусилитель в одном флаконе?

Я то как раз вторую плату хотел под пред использовать...

[savara 366]

Товарищи, сейчас изучал плату и увидел, что выходы аудио не просто пробрасывают сигнал насквозь, а идут с выхода на наушники. То есть он еще по сути и предусилитель в одном флаконе?

Я то как раз вторую плату хотел под пред использовать...

очень часто используют усилители для наушников как предусилители.

[usetiq 3]

Наконец пришел кит, что заказывал. Не понравился, плата кривая, кондеры разделительные положили mkt вместо полипропилена, буду диспут открывать.

Потенциометр на 100К в комплекте, а в оригинале же 50К?

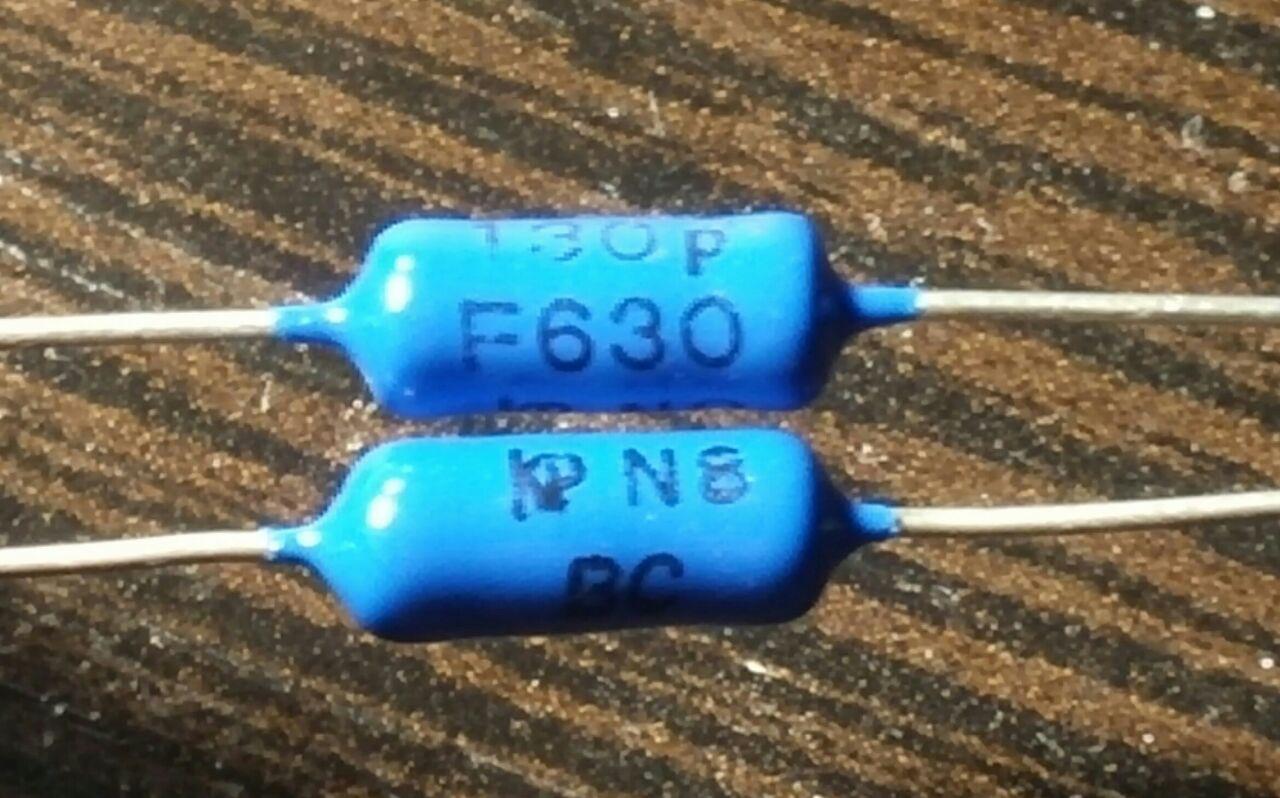

Что за конденсаторы рядом с операционником? на плате написано 100 пикоФарад, в комплекте на 130. Можно такие ставить?

Что за тип кондера такой? может лучше мурату np0 на 100 поставить?

Изменено 27 октября, 2015 пользователем usetiq

[steel_monkey 99]

Муратовская NP0 будет очень даже неплоха.

[zAg 3 251]

Наконец пришел кит, что заказывал. Не понравился, плата кривая, кондеры разделительные положили mkt вместо полипропилена, буду диспут открывать.



Потенциометр на 100К в комплекте, а в оригинале же 50К?



Что за конденсаторы рядом с операционником? на плате написано 100 пикоФарад, в комплекте на 130. Можно такие ставить?

Что за тип кондера такой? может лучше мурату np0 на 100 поставить?

Из КИТа, лучше вообще всё выкинуть и подобрать свои компоненты. Поэтому и советовал, что лучше взять голую плату без непонятной шелухи.



Да, в оригинале 50К.

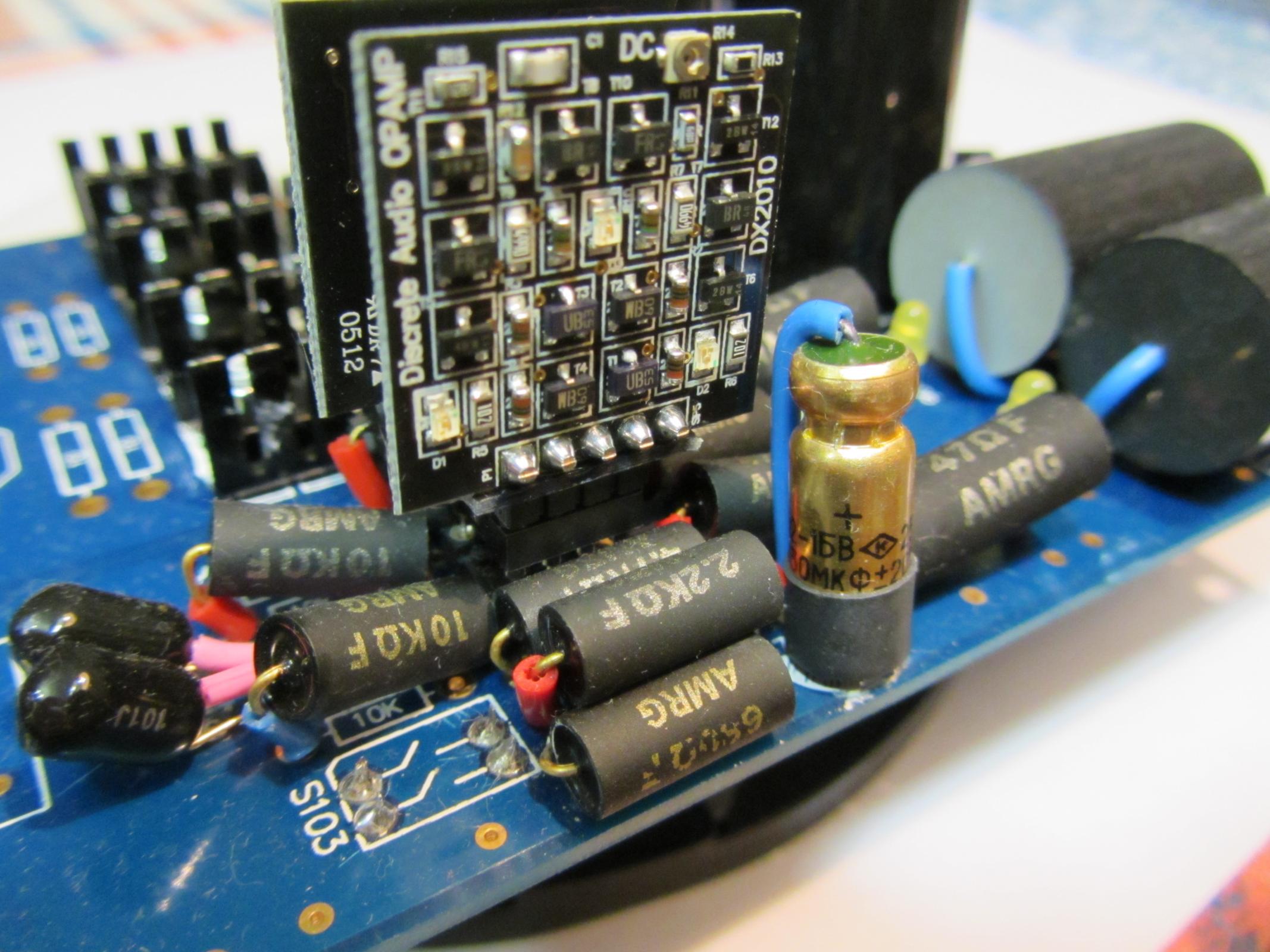

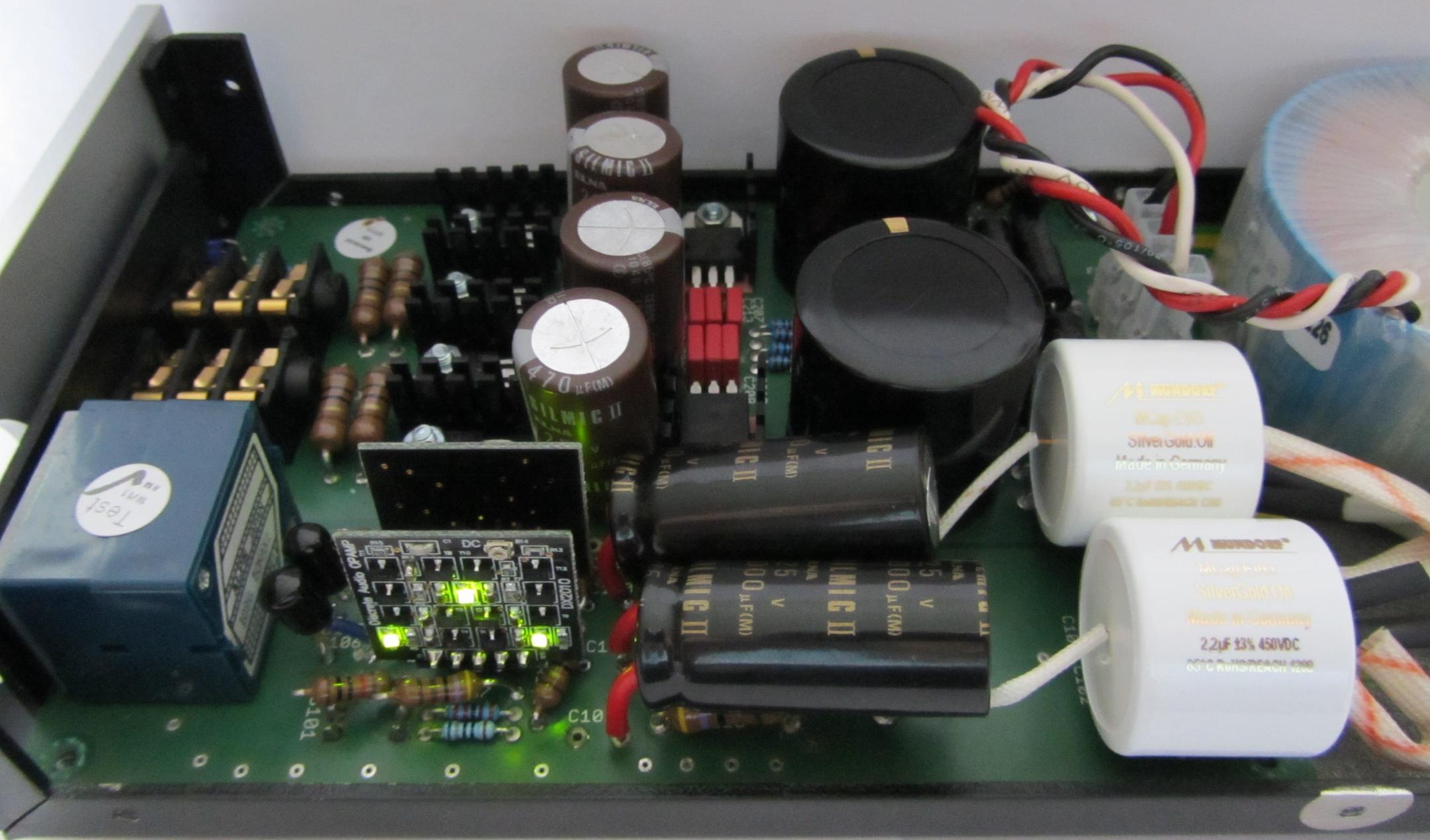

100пкФ - это плёночные, в оригинале стоит WIMA MKP, я их заменил на Amtrans AMCH (на фото чёрные).

[Mopo3ko 298]

@usetiq, прекрасный продавец, ничего не скажешь, думаю стоит опубликовать его данные, чтобы другие не встряли.

[usetiq 3]

Из КИТа, лучше вообще всё выкинуть и подобрать свои компоненты. Поэтому и советовал, что лучше взять голую плату без непонятной шелухи.

Так я внял совету и еще отдельно плату у другого продавца взял, она классная, на ней и буду собирать.

Кондеры из комплекта nichicon KZ и KG выглядят как оригинальные, сравнивал с 100% оригинальными из англии, не нашел отличий. Скоро придет измеритель емкости и esr, еще проверю.

В питание не буду KG ставить, они на 25 вольт и 3300. У меня после выпрямителя чуть больше 25 вольт будет. Купил nichicon GU на 50V 10 000uF, думаю хватит.





100пкФ - это плёночные, в оригинале стоит WIMA MKP, я их заменил на Amtrans AMCH (на фото чёрные).

Принципиально пленку, или керамика подойдет? Есть MKP4 Wima, но на 0.1uf. есть еще Wima FKP2 на 6800p Последней может разделительные шунтануть, а то хвалят ее везде? .





прекрасный продавец, ничего не скажешь, думаю стоит опубликовать его данные, чтобы другие не встряли.

Думаю продовец тут не причем, поскольку это кит не его, а производителя zero-zone. И печатка носит его название.

[zAg 3 251]

Купил nichicon GU на 50V 10 000uF, думаю хватит.



Главное, чтобы по высоте вошли в тот корпус, который выбирите, у оригинального Лемана с этим были проблемы (ограничения по высоте).



Принципиально пленку, или керамика подойдет? Есть MKP4 Wima, но на 0.1uf. есть еще Wima FKP2 на 6800p Последней может разделительные шунтануть, а то хвалят ее везде? .



Да попробовать можно любые, я честно от этих кондёров заметной прибавки в качестве звука не заметил, в отличии от электролитов, разных типов резисторов.



[ff2005 76]

Что за тип кондера такой?

KP 460 to 464 Polypropylene film foil capacitors

http://www.farnell.com/datasheets/28681.pdf

Изменено 27 октября, 2015 пользователем ff2005

[usetiq 3]

KP 460 to 464 Polypropylene film foil capacitors

Вроде тоже нормальный.

Эти кондеры между 3 и 8 ногами ОУ и землей. Их емкость должна быть именно 100р или можно больше?



А что с Альпсом делать? Как я понимаю из за того, что он на 100к, громкость будет резко меняться?



Скиньте плиз тему, где обсуждают шунтирование пленочных кондеров мелкими номиналами. Интересны эти мелкие номиналы. 0.33uF много?

Изменено 28 октября, 2015 пользователем usetiq
