AMB Beta22 - эксперименты, опыты и пр. доработки по улучшению звука.

[lyoha 29]

на коннекторы надо тоже что-то надевать поверх, что-бы термоусадка не касалась метала коннекторов.

Зачем? Что пластик термоусадки привнесет в звук, в отличии от диких емкостей длинных ног каддоков?

[zAg 3 251]

на коннекторы надо тоже что-то надевать поверх, что-бы термоусадка не касалась метала коннекторов.

Зачем? Что пластик термоусадки привнесет в звук, в отличии от диких емкостей длинных ног каддоков?

Ну с термоусадкой, это не мои выводы, поэтому ничего сказать не могу. А с чего взяли, что эти конденсаторы и длинные ноги резисторов что-то вносят? Посмотрите зарубежные (даже заводские) изделия, там это сплошь и рядом встречается. А я даже сравнивал подобную сборку со сборкой по классической схеме (где всё по "феншую") с короткими ножками резисторов Vishay-Dale, стандартных ёмкостей и т.д., и как думаете, где звук был лучше?

[zAg 3 251]

, кстати, не для всех понятно. Можно как то по эзоповски. Для сельских лехов.

Если быть по внимательнее, там на фото, есть надпись czhstore2013, вставляете её в гугль и вам даётся ссылка на страницу товаров этого продавца, там и ручки и куча другого товара. Удачи в поиске.

[lyoha 29]

и как думаете, где звук был лучше?

Естественно у вас. Лишние емкости и паразитные индуктивности имеют тенденцию к привнесению гармоник. Что и наблюдается при переборах кабелей в не совсем правильно спроектированных схемах.

[zAg 3 251]

и как думаете, где звук был лучше?

Естественно у вас. Лишние емкости и паразитные индуктивности имеют тенденцию к привнесению гармоник. Что и наблюдается при переборах кабелей в не совсем правильно спроектированных схемах.

У меня нет лишних ёмкостей, и кабели я не перебираю, давно нашёл то, что устраивает.

[zAg 3 251]

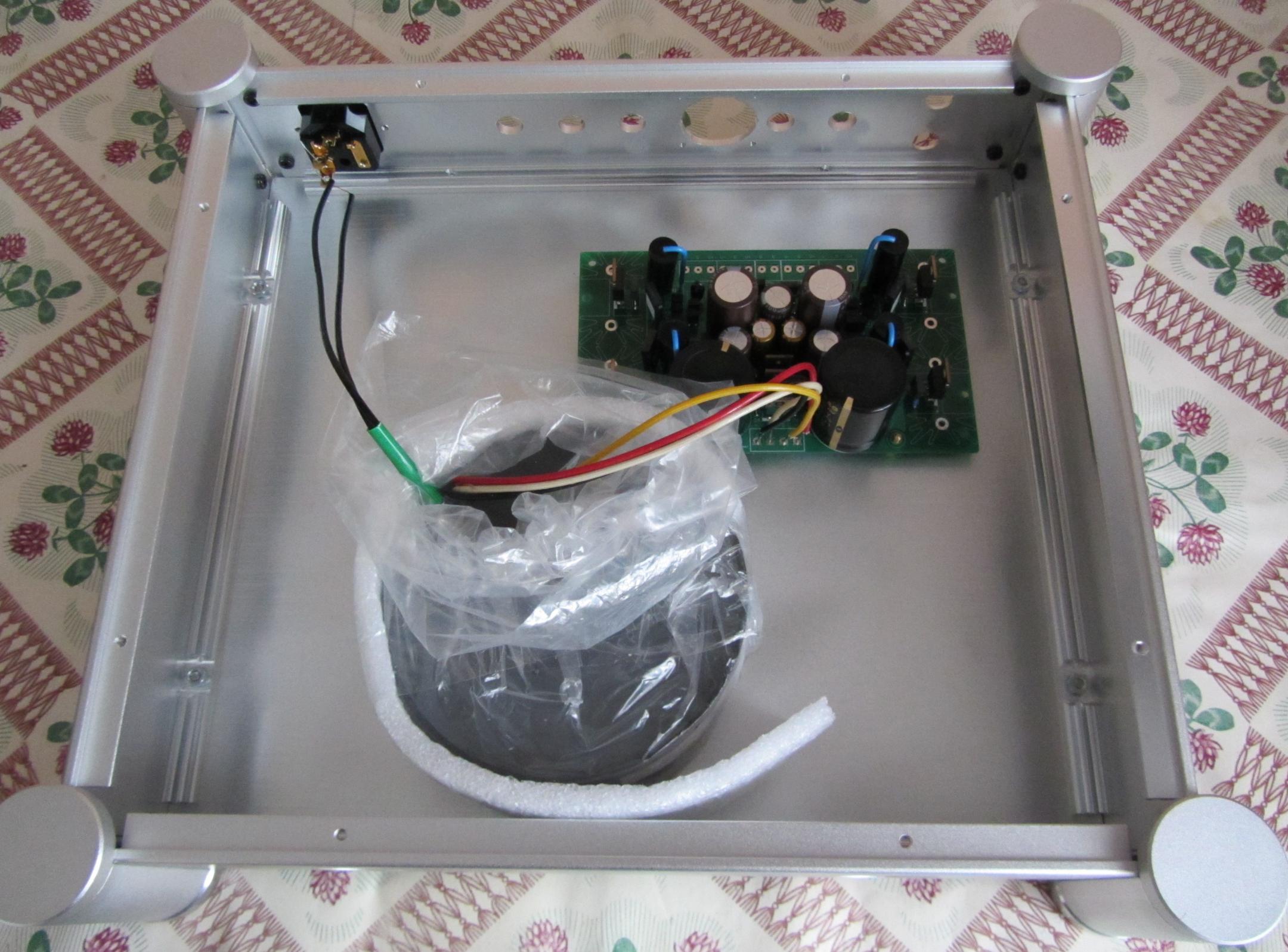

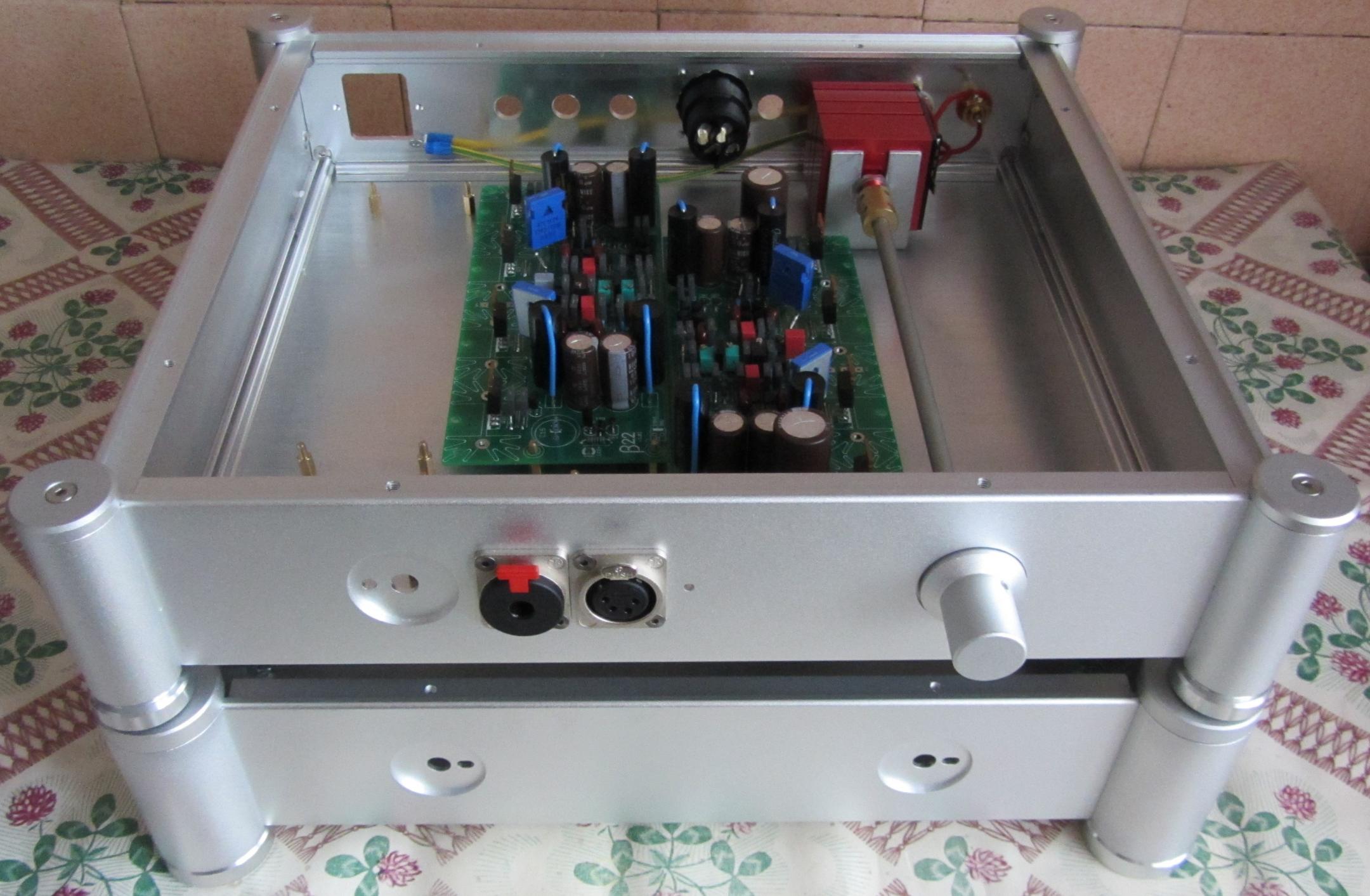

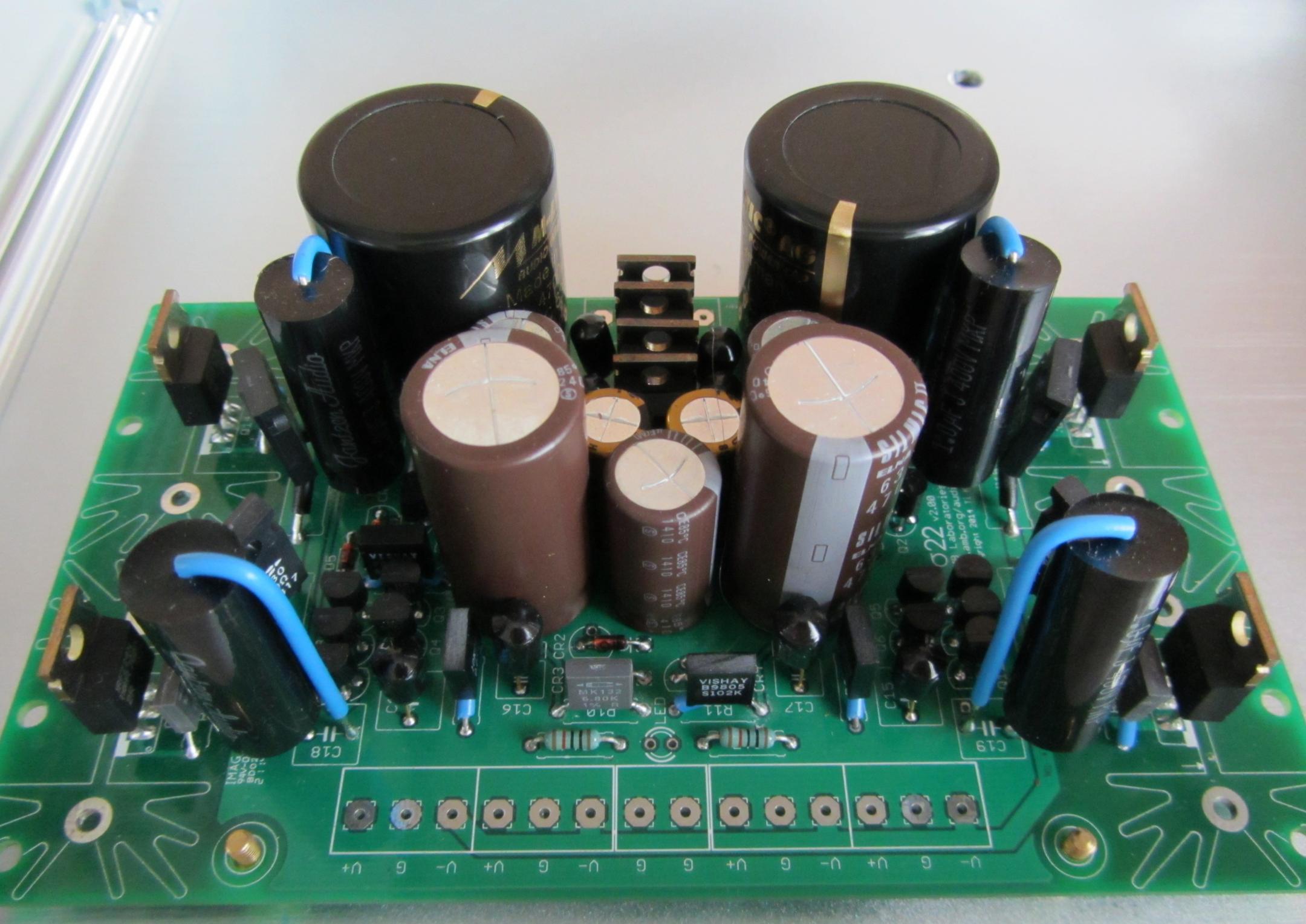

Выше описывал корпус моего усилителя Бета Кристалл, а вот ещё, несколько набросков моего второго корпуса, силового блока – Сигма Кристалл. Здесь тоже будет применено ряд новшеств, что я ранее не применял. Это будет новая плата, версия 2.0 - 2014, построена полностью, на резисторах, которые я раньше на Сигмах не применял (часть из них, халявные фольговые Vishay Foil S102K), специально были найдены и отобраны не магнитящееся транзисторы BC546B / BC556B (сейчас их найти будет уже сложней, как писал мне магазин Digi-Key, их уже этот завод прекратил производство, так что, успел ещё приобрести, это касается и транзисторов и для сборок Бет - BC550С / BC560С, та же картина).

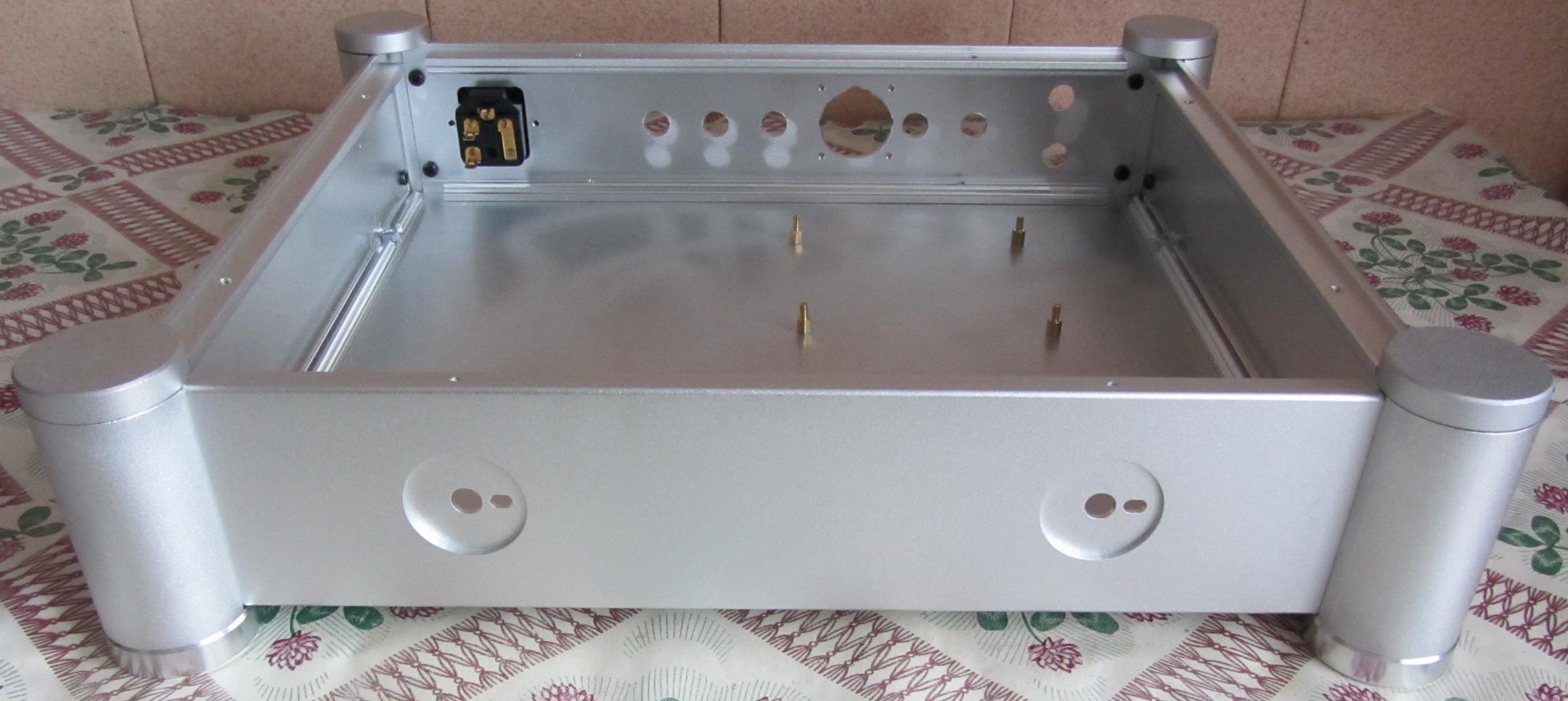

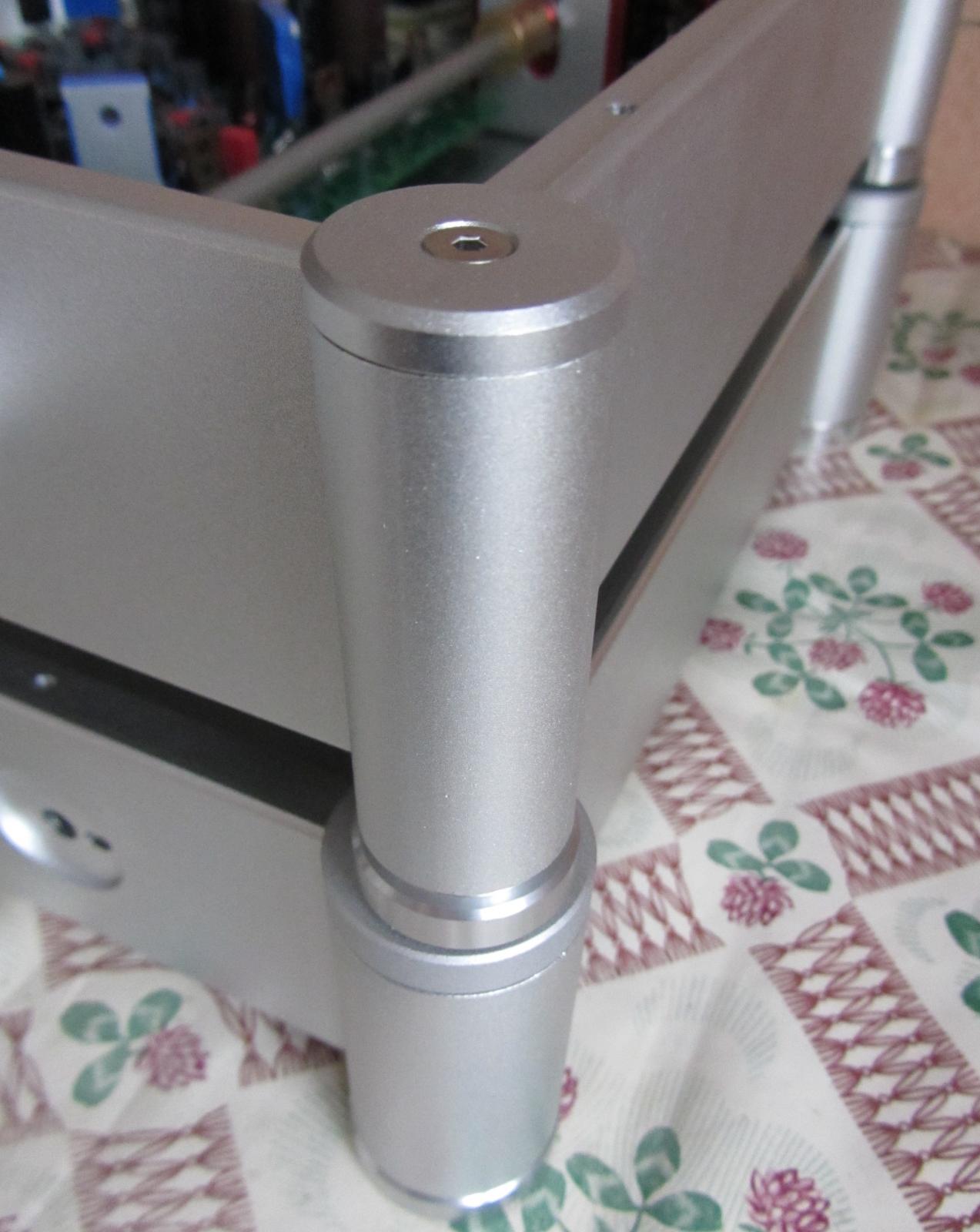

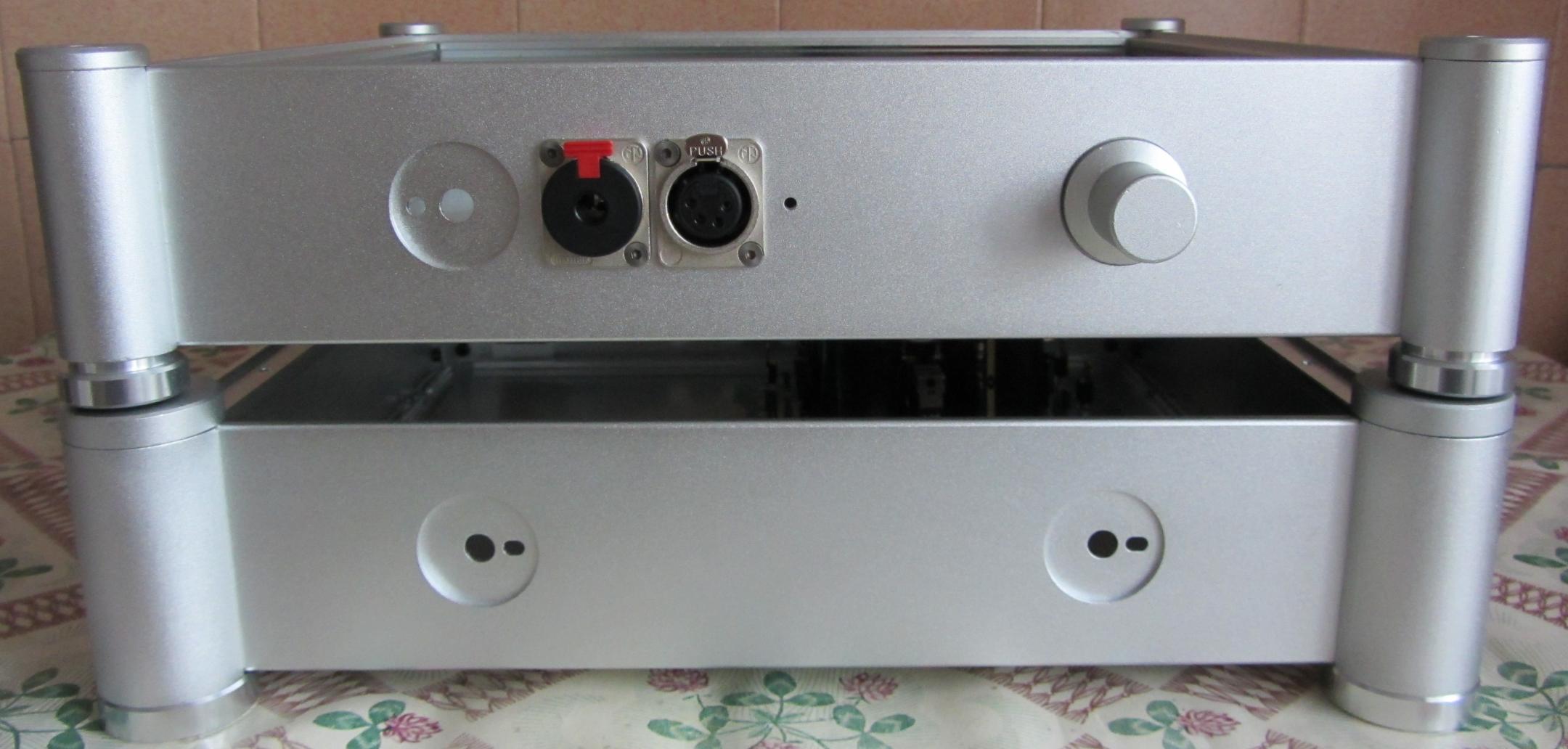

Второй корпус заказывал у того же продавца, по тем же параметрам и названию, а в итоге, корпуса немного разные, по фото хорошо видно, внутренний габарит, совершенно одинаков, а боковые «ножки» совершенно разные, и по диаметру и по конструктиву. Но думаю, это не так уж портит их совместный вид, тем более будут стоять на разных полках, но эта информация может быть полезна, тем, кто будет заказывать подобные корпуса. Сейчас в продаже появился (ранее не было) корпус, как у моего корпуса Беты, с такими же ножками и без отверстий на лицевой панели, самое то для силового блока Сигмы, пока думаю, но тратится ещё, не шибко охота, уже этот размечен, да и Кристалл сюда тоже хочется приспособить, как на Бете, так что пока спешить не буду.

Ну вот, осталось дождаться посылок, и продолжить сборку.

[lyoha 29]

Скажите, с какой точностью подобраны у Вас CRD? Транзисторы отобраны по немагнитности ног или по полной идентичности графиков ВАХ?

[pollar 8 808]

,

Да, неприятно, что корпуса чуть отличаются, но действительно - "не беда". К тому-же, уж если сильно захочется, то можно и (потом) докупить именно нужный, а тот, который уже есть, всё равно куда-то пригодится(Вы столько сборок делаете).

[zAg 3 251]

Скажите, с какой точностью подобраны у Вас CRD? Транзисторы отобраны по немагнитности ног или по полной идентичности графиков ВАХ?

А я должен на это отвечать? Здесь не особо делятся этой информацией, вот Вы, с какой точностью подбирали?

Я подбирал уже давно, записи которые делал при замерах уже найти сложно, одно помню, что значения были довольно близкими, на много точнее, чем рекомендуются Ти Каном в допуске ±10%. Транзисторы, я сказал, что были приобретены партии с немагнитными ногами, а уже потом из них делался отбор по близким параметрам (не уж то не понятно было написано?), тоже точнее, чем рекомендуется Ти Каном в пределах ±10%, у меня не превысило ±1-5%. К стати, для Сигмы, какого-то особого отбора транзисторов не требуется (No special transistor matching is necessary), но я всё равно подобрал с близкими значениями в пределах ±1-5%.

[lyoha 29]

вот Вы, с какой точностью подбирали?

Достал из пакета и впаял.

На что повлияет магнетизм ног транзисторов?

[zAg 3 251]

вот Вы, с какой точностью подбирали?

Достал из пакета и впаял.

И что, это сработало на сборках плат Беты (с CRD я ещё не удивлюсь, там изначально разброс может быть минимальным не более 1-8%)? А вот транзисторы, тоже из пакета? И квадрики 2SK170BL / 2SJ74BL, и MOSFET-ы IRFZ24N / IRF9Z34N, и BC550C / BC560C?

А можно взглянуть на фото Вашей Беты22 и Сигмы22, желательно, не только внешний вид, но и сборок плат и общего вида, как всё усановлено внутри?

[Fireblade 951]

А синие прямоугольнички на фото выше это что за деталька?

[zAg 3 251]

А синие прямоугольнички на фото выше это что за деталька?

Одни из фольговых резисторов, но ещё не опробованные на этих сборках, хотел габаритами поменьше, но в наличии есть только такие. Если вдруг не понравиться результат, вернусь к прежней "схеме", на плёночных резисторах.

[lyoha 29]

с CRD я ещё не удивлюсь, там изначально разброс может быть минимальным не более 1-8%

Я не использую CRD.

А вот транзисторы, тоже из пакета?

Мне есть чем снять ВАХ с мало- и средне- мощных транзисторов и отобрать абсолютно симметричные.

И квадрики 2SK170BL / 2SJ74BL, и MOSFET-ы IRFZ24N / IRF9Z34N, и BC550C / BC560C?

Да. И даже эти.

А можно взглянуть на фото Вашей Беты22 и Сигмы22, желательно, не только внешний вид, но и сборок плат и общего вида, как всё усановлено внутри?

На этом форуме не принято-же делиться информацией?

[zAg 3 251]

с CRD я ещё не удивлюсь, там изначально разброс может быть минимальным не более 1-8%

Я не использую CRD.

А вот транзисторы, тоже из пакета?

Мне есть чем снять ВАХ с мало- и средне- мощных транзисторов и отобрать абсолютно симметричные.

1. А зачем тогда меня про CRD спрашивали?



2. А говорили, прям из пакета, а оказывается снимали показания.



А взглянуть-то на Ваш усилитель можно?

[lyoha 29]

Вы скажите на какой объективно измеряемый или субъективно слышимый параметр влияет магнитность ног компонентов в блоке питания, чем 5-ти ваттный резистор, впаянный на место 1/8-ваттного влияет на звук, для чего нужна точность резисторов менее 1%, при том, что разброс параметров транзисторов у Вас в лучшем случае 1%, а после этого можно будет продолжать дискуссию.

[Александр Карелин 3 723]

о! вы когда тут убивать начнете друг друга в битве за "объективно доказать" эмпирику - дайте два зеленых свитстка, чтоб за попкорном сходить....

[zAg 3 251]

Вы скажите на какой объективно измеряемый или субъективно слышимый параметр влияет магнитность ног компонентов в блоке питания, чем 5-ти ваттный резистор, впаянный на место 1/8-ваттного влияет на звук, для чего нужна точность резисторов менее 1%, при том, что разброс параметров транзисторов у Вас в лучшем случае 1%, а после этого можно будет продолжать дискуссию.

Дискуссию надо не продолжать, а заканчивать, особенно с человеком, который только спрашивает и ни на что не отвечает. Где Вы там увидели 5-ти ваттные резисторы, впаянные на место 1/8-ваттных, и резисторы уже сюда приплели (хотя о их точности разговор не заводился, но Вам я теперь, уже точно на это не отвечу, на то были свои причины, которые согласовывались с разработчиком)? Можете не отвечать, дискуссия окончена, я вам ничего не должен.

[Helium 554]

с CRD я ещё не удивлюсь, там изначально разброс может быть минимальным не более 1-8%

У CRD 202, 562, 501 разброс очень большой, до 20% легко.



, скажите пожалуйста, как Вам этот усилитель? http://forum.doctorhead.ru/index.php?app=classifieds&module=core&do=view_item&item_id=10942

Пайка довольно кривая, выводы резисторов гнуты не ровно, транзисторы стоят криво и т.д.

[zAg 3 251]

Helium Может у CRD разных партий разброс большой, не знаю, не закупал их в большом колличестве в интернет магазинах. А те, что брал у Ти Кана, в этой партии, имели очень незначительный разброс (может так совпало), все были в пределах допуска. Но некоторым они здесь оказывается вообще не нужны, только вопросы задавать любят.



Да, Вы заметили, что у того усилителя всё криво впаяно, я по качеству этих фото даже не всматривался в это, но это только эстетика, играть-то всё равно будет, как не впаяй. Удивляет только надпись - Американка, может имеется ввиду не сборка, а происхождение плат. Но зато цена за балансную версию на уровне комплектации. А лучший по качеству, баланс, требует ещё больше денежных вливаний.

[lyoha 29]

Но некоторым они здесь оказывается вообще не нужны, только вопросы задавать любят.

Вы в курсе о том, что функции CRD можно заставить выполнять другие устройства и с гораздо лучшим результатом как по точности, так и по шумам?

[zAg 3 251]

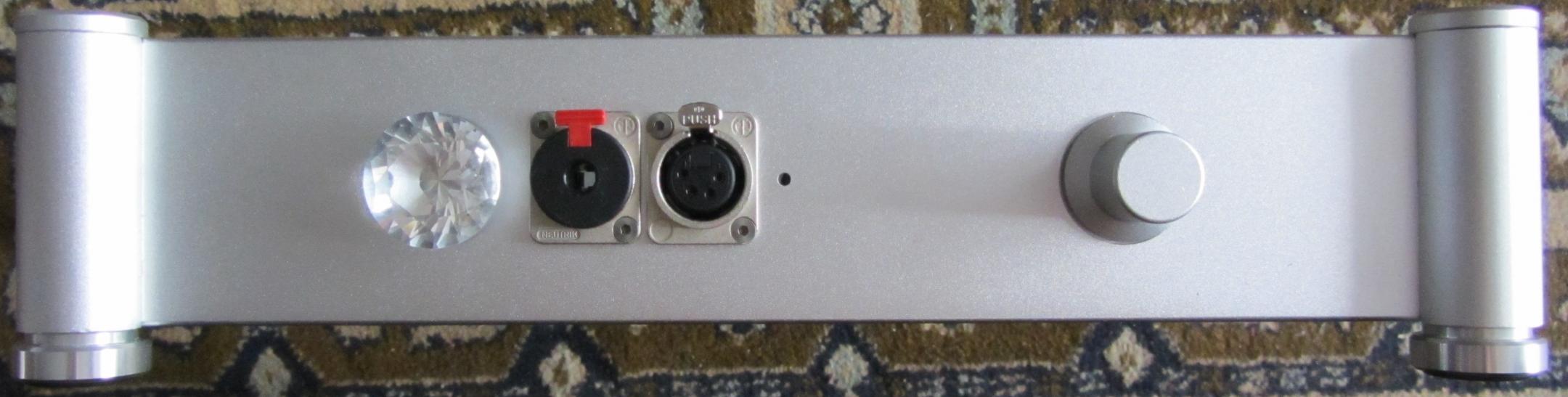

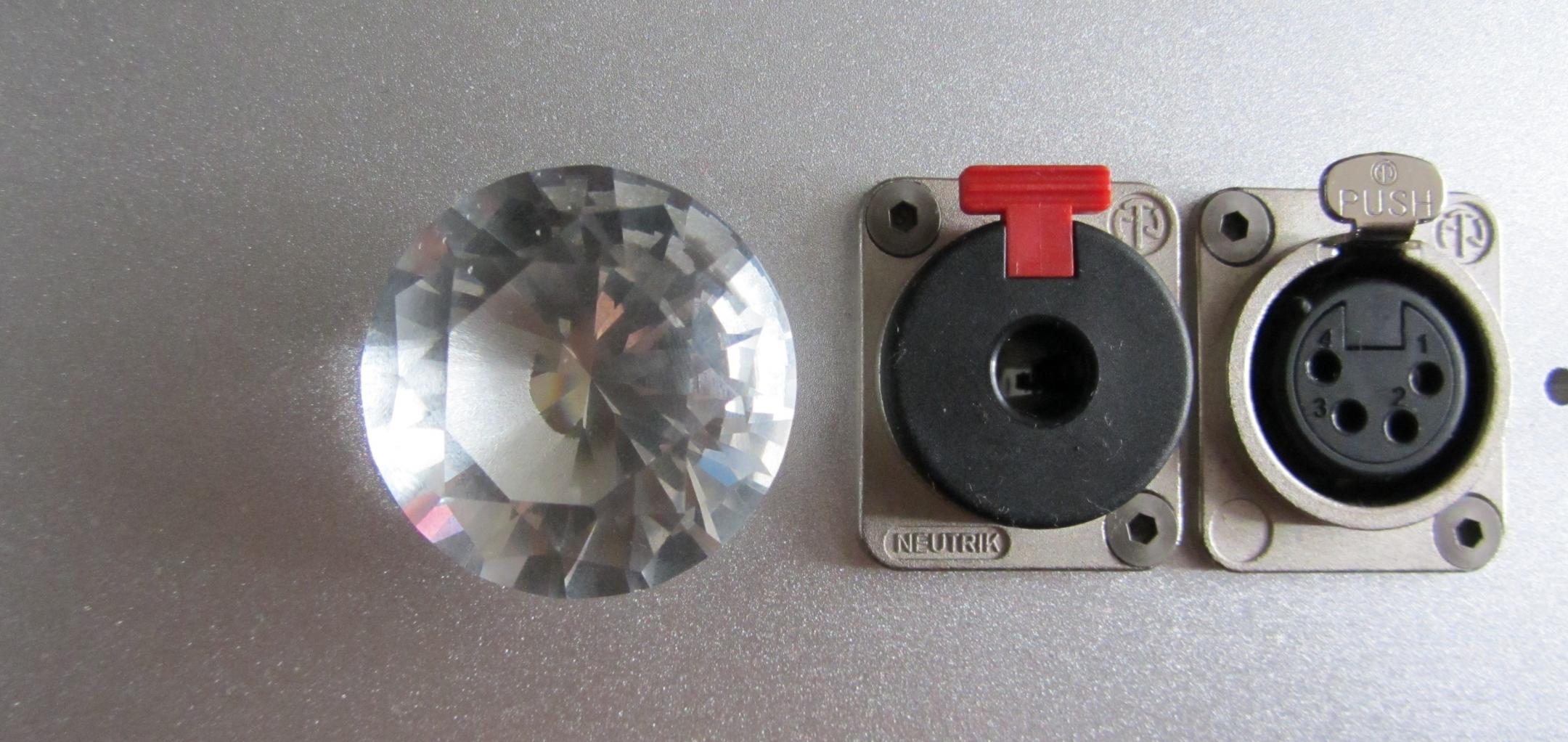

Пришёл кристалл (гранённое стекло), вид понравился, наверное его и буду устанавливать на лицевую панель, закал и для корпуса Сигмы. Сделал прикидку, как это будет выглядеть (пока просто приложил, так что немного выпирает), надо будет рассверливать отверстие для установки и потом вмонтировать. Попробовал, как будет светиться при загорании светодиода, оказывается светодиод нужно размещать строго по центру, иначе свет приломляется так, что можно вообще "не увидеть" свечение. Заодно ещё и межблочный силовой кабель собрал.

У меня вопрос, герметик хорошо держит предметы? Если кристалл на него приклеить, или что другое, получше есть?

Изменено 6 мая, 2015 пользователем zag18

[pollar 8 808]

,

В принципе нормально держит(силикон?), кое-что на него клеил, держится. Правда, если постараться, даже "не очень", то отрывается. Можно термоклей, но по-моему не на много лучше. Можно из "суперклеев" что нибудь "не очень" левое, как вариант гелевый суперклей.

Кабелюка красивый!

А с кристаллом(это просто моё мнение!!!), мне кажется великоват на этой панели. Я бы "взял" поменьше, но повторюсь, дело вкуса.

[lyoha 29]

Чтобы светодиод был менее точечным у него слегка сошлифовывается верхушка линзы(сферическую вообще на плоскость) и делается матовой.

Для приклейки рекомендую 3M Scotch weld UV50. Полимеризуется ультрафиолетом(если надо быстро) или на воздухе(подольше), высокая вязкость, высокая прочность соединения. Применяется в том числе в ювелирке для склейки стекла и металла и стекла со стеклом.

Изменено 6 мая, 2015 пользователем lyoha

[zAg 3 251]

А с кристаллом(это просто моё мнение!!!), мне кажется великоват на этой панели. Я бы "взял" поменьше, но повторюсь, дело вкуса.

Спастбо за советы, буду думать.

А что касается размера кристалла, то тут у меня, как-бы без вариантов, в корпусе уже имеются пазы диаметром 30мм., поэтому место установки и размер кристалла напросился сам собой, да и не такой уж он и большой, я его (по фото) только прикинул, и он выпирает (немного смазывая картинку), а после установки будет утоплен в пазу, и смотреться будет лучше. Ну потом, как всё готово будет покажу результат. И у меня на фото, всегда всё, выглядит хуже, чем есть на самом деле, плохой из меня фотограф.
