Усилитель Panda Amp

[sil18 5]

Вариант отпадает: по габаритам не проходит.

[zAg 3 251]

Вариант отпадает: по габаритам не проходит.

В Вашем случае подайдёт что-то типа DACT, Goldpoint или похожее по габаритам и возможностью крепления к пенели усилителя.

[sil18 5]

Кстати, может кому будет полезным. Имеется в продаже плата усилителя

[zAg 3 251]

Кстати, может кому будет полезным. Имеется в продаже плата усилителя

Да, я уже видел, что появились. Когда я начинал с Пандами, платы отдельно не продавали, только с КИТ набором.

[jig_saw 40]

@sil18, поделитесь, а какие ещё наушники Вы отслушали с Семигором и Пандой? Какой интереснее?

[sil18 5]

@jig_saw, С семигором слушал еще ATH-M50 и затычки MTP Pro Copper. С пандой- только хешки, потому что после приобретения оных, отпала необходимость в предыдущих (не ровня они изодинамике). Но скажу так, что семигор звучит замечательно со всеми перечисленными наушниками (даже с хешками), очень линейный усилитель, т.е. повторитель. Но не без недостатков: не является полноценным усилителем (Kу=0,9), поэтому для него критичен импеданс и чувствительность наушников. Но если источник имеет хороший размах напряжения, то и HE-400 прокачает, как мне кажется. Следующие недостатки (скорее особенности) на мое субъективное восприятие этого усилителя в сравнении с пандой: не очень широкая сцена, и мало энергетики, плотности в нижнем регистре (думаю связано с наличием разделительных конденсаторов). В остальном - он безупречен. На данном этапе панда уступает ему в детальности. Подцеплю резисторы к выходу панды, погоняю часиков 100, послушаю возможно проделаю доп. апгрейд по рекомендациям zag 18. Потом еще раз сравню с семигором. Одно немаловажное уточнение: в своей сборке семигора, в отличии от оригинальной схемы, применял бескорпусные транзисторы 2T908A, что возможно повлияло на особенности звучания. Потом поменял на связку MJE3055 и ВD139. Звук стал мягче но "телеснее". На выходе стоят в качестве разделительных по 6 штук на канал Nichicon KZ 1000мкФ, а на входе Wima MKP 4,7мкФ. Все резисторы Kiwame. Еще долго бодался с возбудами, возможно что и не до конца от них избавился (проверить нечем), что тоже может быть причиной описанных мной недостатков.

[sil18 5]

Пришел в норму усилитель после длительного прогрева. Возможно причина была в тех больших электролитах, что я добавил (долго выходили на нормальный рабочий режим). Теперь панда ничуть не уступает семигору в разрешении, а по остальным пунктам, о которых я говорил ранее, превосходит его : Большое звуковое пространство, динамика, ровный тональный баланс. Особая синергия в связке с NOS TDA1541A(DEM Reclocking+HDAM op-amp module). Можно слушать музыку сутки напролет, не снимая наушников. В общем - я очень доволен этим усилителем. Все трудности , связанные со сборкой настройкой, плюс дополнительные финансовые вложения себя оправдали с лихвой. Даже больше- появилось желание выжать максимум, но это в перспективе.

, в одном из постов вы упоминали про TKD 2CP-2511 - 50kOm. Довелось ли вам его послушать? Весьма привлекательная цена для сегодняшних реалий и по габаритам очень компактный. Есть ли смысл поставить его вместо ALPS?

[zAg 3 251]

, в одном из постов вы упоминали про TKD 2CP-2511 - 50kOm. Довелось ли вам его послушать? Весьма привлекательная цена для сегодняшних реалий и по габаритам очень компактный. Есть ли смысл поставить его вместо ALPS?

По качеству изготовления, внешнему виду, он на голову смотрится лучше, чем ALPS. А вот в прибавке качества на звуке, прирост совсем минимальный и не соответствует той разницы в цене с ALPS-ом, практически, это одного уровня потенциометры, просто с разным качеством изготовления. Я бы не стал с ним заморачиваться, лучше поискать какой нибудь аналог DACT-а - Goldpoint и пр., с приемлемой ценой и не большой ценой доставки, это будет гораздо лучше, и заменить те резисторы, о которых я ранее писал в ЛС, разрешение усилителя, будет ещё больше.

[sil18 5]

Если в эту ветку кто-то еще заглядывает, возможно будет интересна следующая информация. После безуспешных попыток подобрать что-нибудь приемлемое по цене и по габаритам вместо RK27, остановился на схеме shunt pot mod (L-аттенюатор), которую использовал zag18 в одной из своих сборок. По счастливой случайности попала ко мне в руки старая буржуйская измерительная аппаратура, а в ней резисторы HOLCO H8 старого образца 80х годов (которые не магнитятся) разных номиналов. Использовал 34кОм со штатным ALPS. Често скажу- не ожидал такого существенного прироста качества звука, что появились сомнения в оригинальности комплектного ALPS. Бас стал плотный и хлесткий, середина приблизилась и стала более выразительной, существенное прояснение в верхней части диапазона. Объем немного уменьшился, звук стал более сфокусированным, что ли. Это как если бы в фотошопе применить фильтр unsharp mask. Снача меня это даже несколько напрягало, потому что слушать такой звук больше одного часа тяжело, утомляло. Но через пару дней все пришло в норму( то ли уши привыкли, то ли резисторы "прижились"). В общем такой звук очень радует.

[zAg 3 251]

Если в эту ветку кто-то еще заглядывает, возможно будет интересна следующая информация. После безуспешных попыток подобрать что-нибудь приемлемое по цене и по габаритам вместо RK27, остановился на схеме shunt pot mod (L-аттенюатор), которую использовал zag18 в одной из своих сборок. По счастливой случайности попала ко мне в руки старая буржуйская измерительная аппаратура, а в ней резисторы HOLCO H8 старого образца 80х годов (которые не магнитятся) разных номиналов. Использовал 34кОм со штатным ALPS. Често скажу- не ожидал такого существенного прироста качества звука, что появились сомнения в оригинальности комплектного ALPS. Бас стал плотный и хлесткий, середина приблизилась и стала более выразительной, существенное прояснение в верхней части диапазона. Объем немного уменьшился, звук стал более сфокусированным, что ли. Это как если бы в фотошопе применить фильтр unsharp mask. Снача меня это даже несколько напрягало, потому что слушать такой звук больше одного часа тяжело, утомляло. Но через пару дней все пришло в норму( то ли уши привыкли, то ли резисторы "прижились"). В общем такой звук очень радует.

Это не удивительно, теперь ALPS выполняет только функцию шунта, а весь полезный сигнал пошёл через один (на канал) фиксированный резистор, в данном случае Holco, по подобному принципу работает и потенциометр Khozmo, только пошагово. Хороший потенциометр (или хорошо организованный) улучшает звучание практически любого усилителя. Усталось от прослушки после замены потенциометра, скорее всего связана с получением более увеличенного полезного сигнала после замены потенциометра (полезной информации становится больше, становится слышно более мелкие детали и более возросшую динамику звука), поэтому мозгу надо время на адаптацию, комфортность, как бы уменьшается, а удовольствие увеличивается.

Holco довольно не плохие резисторы, но вроде как уже не производятся, да и те что у меня есть тоже не магнитятся, к стати и Vishay-Dale магнитятся далеко не все, мне даже в одном наборе приходили VD одного номинала, и одни магнителись, другие нет, наверное, на разных заводах изготовлены. На Holco раньше даже Бету22 народ собирал, когда были в наличии все нужные номиналы, и отмечали, что на них, Бета звучала гораздо лучше, чем на Vishay-Dale, но я сам это не проверял, т.к. их нет у меня всех нужных для сборки, поэтому пошёл дальше и собираю сейчас Бету22 где весь сигнальный тракт построен на фольговых резисторах Vishay Z-Foil VAR включая и сигнальные потенциометра. На Панде, разве что, ещё попробую поставить другие транзисторы, больше уже менять ничего не хочется, но вернуь к этому, только после того, как закончу сборку своей Beta22 Crystal.

[dwAxel 18]

Привет. Подскажите пожалуйста как быть.

Есть Aune S2 Panda, сигнал идёт на Line 1. Если включить Line 2 и выкрутить громкость на максимум, то слышен звук из Line 1.

Вопрос, это нормально? Если НЕТ то, что делать?

Изменено 29 мая, 2015 пользователем dwAxel

[savara 366]

@dwAxel, на любом усилителе есть такой эффект в разной степени. Не включайте второй источник, когда слушаете первый, вот и все.

[zx2121 0]

Этот усилитель потянет hifiman he-500?

[zAg 3 251]

Этот усилитель потянет hifiman he-500?

Импеданс наушников 38 Ом, в этом диапазоне Панда выдаёт мощность:

HP impedance ....Class-A......Class-AB

32 Ohm ..............640mW.......3,125mW

64 Ohm ..............1,280mW ...1,560mW

[dwAxel 18]

Подскажите пожалуйста. Имею усилитель "Aune S2 Panda" и активную акустику.

1) Можно-ли подключать к ушному выходу активную акустику? 2) Если да то, можно-ли регулировать громкость этим усилителем?

Хочу узнать мнение знатоков, прежде чем городить паутину переходников из проводов.



3) Можно-ли как-то переоборудовать второй вход(Line 2) в "Aune S2 Panda" под выход на колонки? 4) Если да, то можно пропустить сигнал через регулятор громкости, чтобы можно было регулировать громкость акустики с усилка? Насколько сложна такая процедура и можно-ли доверить сие радиолюбителю?

Спасибо.

[savara 366]

Можно-ли подключать к ушному выходу активную акустику?

Усилители для наушников довольно часто используют в качестве т.н. Line Stage, предусилителей, повышающих мощность выходного сигнала для того, чтобы можно было без потерь протянуть аттенюированный сигнал до усилителя мощности акустики. В принципе, продублировать сигнал с выхода на наушники на два джека в задней панели - тривиальная задача ровно на пять минут работы, но лучше выполнять это хорошим кабелем, лучше экранированным, чтобы не наловить им наводок внутри корпуса. Любой радиолюбитель справится с такой задачей легко.



Я бы учел два момента:



1) Лучше все же сделать ещё две дырки на задней панели и разместить еще одну пару терминалов RCA, а не переделывать существующий вход.

2) Многие джеки являются Switched, т.е. у них есть две группы по 3 контакта, одна вводная, вторая параллельна и отключается, когда включены наушники. Подключать вывод на внешние колонки лучше именно ко второй группе, чтобы когда наушники включены, межблочник до усилителя и сам усилитель не являлись антенной для помех. В остальном должно работать.

[savara 366]

Коллеги по пандастроению, а есть кто-нибудь в Москве, кто собирал Панду из кита? У меня есть подозрение, основанное на сборке трех китов, что в ней есть баг в схематике, который почему-то у zag18 не проявляется на обоих усилителях, а у меня проявляется на всех трех. Отпишитесь, у кого есть Панда?

[Бергамот 9 918 4 Тракты]

Коллеги по пандастроению, а есть кто-нибудь в Москве, кто собирал Панду из кита? У меня есть подозрение, основанное на сборке трех китов, что в ней есть баг в схематике, который почему-то у zag18 не проявляется на обоих усилителях, а у меня проявляется на всех трех. Отпишитесь, у кого есть Панда?

У меня была готовая сборка от Aune и ничего подобного у него не было. Ни помех, ни дисбаланса каналов, ни шумов-ничего. Прекрасный усилитель, видимо, проблема в ваших экз.

[savara 366]

Коллеги по пандастроению, а есть кто-нибудь в Москве, кто собирал Панду из кита? У меня есть подозрение, основанное на сборке трех китов, что в ней есть баг в схематике, который почему-то у zag18 не проявляется на обоих усилителях, а у меня проявляется на всех трех. Отпишитесь, у кого есть Панда?

У меня была готовая сборка от Aune и ничего подобного у него не было. Ни помех, ни дисбаланса каналов, ни шумов-ничего. Прекрасный усилитель, видимо, проблема в ваших экз.

в трёх подряд - так не бывает.

[Бергамот 9 918 4 Тракты]

Видимо у вас бывает. Ни у меня, ни у Зага такого не было.

[savara 366]

Видимо у вас бывает. Ни у меня, ни у Зага такого не было.

у вас и зага нет осциллографа. Я хочу посмотреть на исправную панду осциллографом, прежде чем соглашусь с этим.

[Бергамот 9 918 4 Тракты]

Вы эти проблемы на слух слышите или только видите на осциллографе, пардон?

[savara 366]

Вы эти проблемы на слух слышите или только видите на осциллографе, пардон?

у меня три собранные платы. У первой проблема была настолько явно слышна, что именно из-за этого я полез туда смотреть осциллографом. У второй и третьей плат проблема настолько мало слышна (разброс помехи около 0.7-1 милливольт), что не будь первой платы и не научись я выделять из тишины эту помеху - я бы не услышал и не обратил бы внимания на нее. Слышно только если плотно закрыть окна и выключить все электроприборы типа очистителя воздуха, создать полную тишину в помещении. Форма помехи одинаковая, амплитуда разная.

[zAg 3 251]

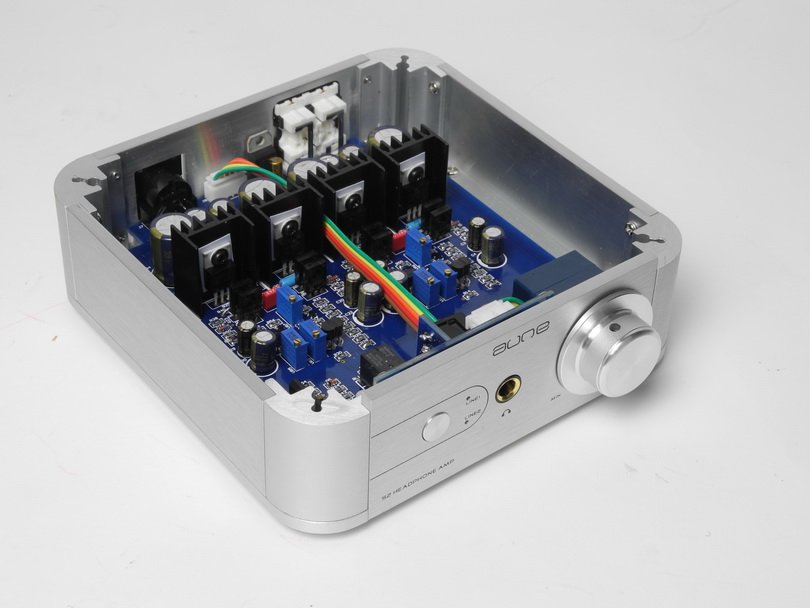

Если смотреть на Aune Panda, то сборка должна быть такая (или ещё более ранняя, собранная из такого же набора):



а не такая (более новая)

[Владислав Ярушевский 10]

, Это не удивительно, теперь ALPS выполняет только функцию шунта, а весь полезный сигнал пошёл через один (на канал) фиксированный резистор, в данном случае Holco, по подобному принципу работает и потенциометр Khozmo, только пошагово



Подскажите пожалуйста схему такого подключения РГ. Спасибо.
