Усилитель Panda Amp

[zAg 3 251]

fat К стати, резисторы R9, R23, R41, R52, вы поставили как написано на схеме и плате, 2.2 Ом, но это, если БП на 16 В (старый вариант), потом внесли изменения в схему, поставили БП на 18 В, и эти резисторы должны быть на 3.0 Ом.

[fat 0]

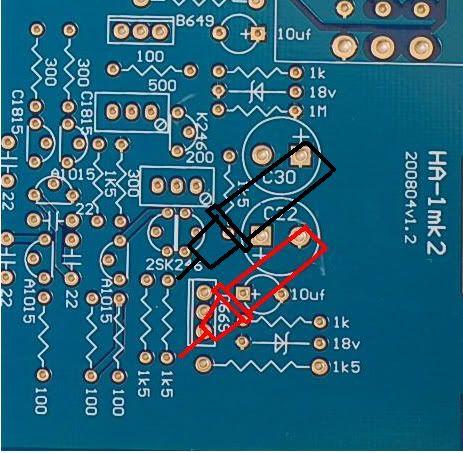

Те что я поставил тоже на 3,9V ,одноватные, вряд ли они виноваты. Насчет как щупы прикладывать к R2 и R28 картинку видел. Транзисторы завтра проверю. Покупал сначала плату, потом остальное по отдельности. VR4 и VR5 не регулировал перед первым запуском. Может еще в микросхеме upc1237 проблема.

[fat 0]

Спасибо, заменю резисторы.

[zAg 3 251]

Те что я поставил тоже на 3,9V ,одноватные, вряд ли они виноваты. Насчет как щупы прикладывать к R2 и R28 картинку видел. Транзисторы завтра проверю. Покупал сначала плату, потом остальное по отдельности. VR4 и VR5 не регулировал перед первым запуском. Может еще в микросхеме upc1237 проблема.

Да, замер согласно схеме, всё правильно. Микросхема тут может быть вообще не причём, это защита, а её можно и обойти, высавляя 0 не на выходах реле, а до него, на входах резисторов R42 и R43. И т.к. поставили резисторы, что я упамянул ранее, номиналом не 3.0 Ом, а 2.2 Ом, то проверте ещё и исправность D669/B649, и замените резисторы.

[fat 0]

Заменил резисторы с 2.2 ома на 3 ома, есть прогресс, реле не срабатывает, но на резисторах R2,R28 по-прежнему мало питания, удается только одного 1 вольта поднять, завтра буду проверять транзисторы...

[fat 0]

Уважаемый zag18, у вас с какой маркировкой были транзисторы 2sk246 в наборе BL,GR или Y?

[zAg 3 251]

Уважаемый zag18, у вас с какой маркировкой были транзисторы 2sk246 в наборе BL,GR или Y?

GR.

[zAg 3 251]

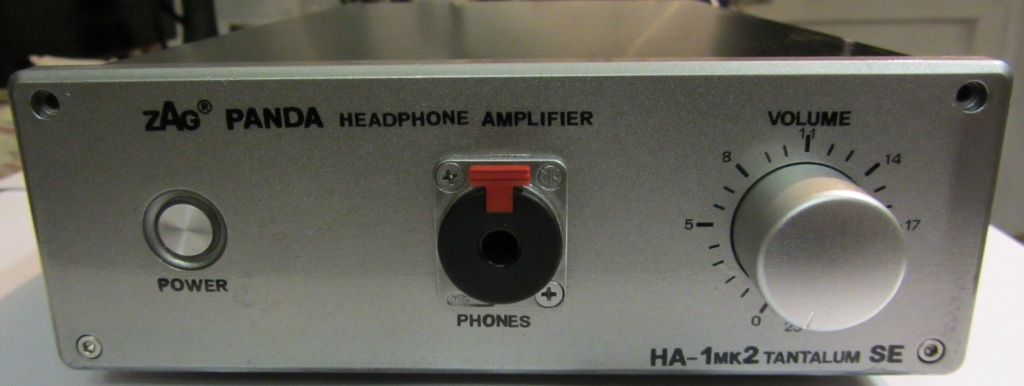

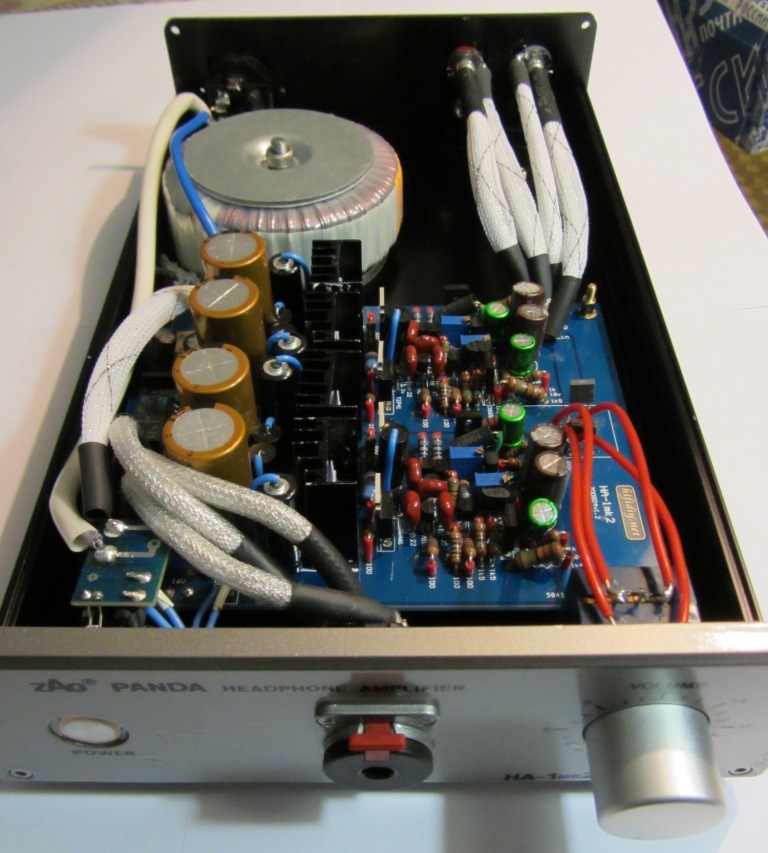

Ну вот, закончил сборку своей первой, экспериментальной, версии усилителя Панда - Panda Tantalum (возможно окончательную, время покажет), собранного на танталовых резисторах, всё таки решил сэкономить в этом варианте на потенциометре (кризис однако) и поставил ALPS (пришёл недавно в посылке, с нужным параметром), но не по классической схеме подключения, а по принципу Pot Shunt Mod, где сигнал идёт напрямую через один резистор Caddock (на каждый канал), а потенциометр выполняет роль шунтирующего резистора, получился бюджетный вариант потенциометра Khozmo работающего по этому же принципу. Сейчас сижу слушаю, оценивую, что получилось.

[8street 393]

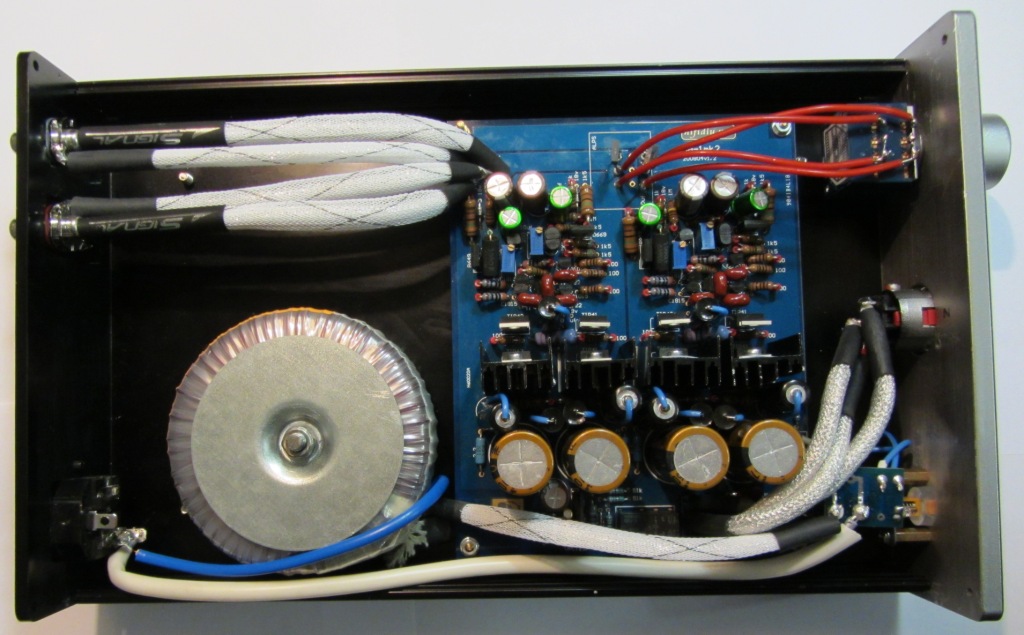

, к разъемам RCA идут скорее всего отлично экранированные кабели, а от потенциометра - вообще нет, хотя цепь от потенциометра до входных каскадов самая критичная в плане наводок. Туда бы те же экранированные кабели. А еще лучше потенциометр и плату к задней панели, регулятор посадить на вал, а трансформатор ближе к выключателю.

[zAg 3 251]

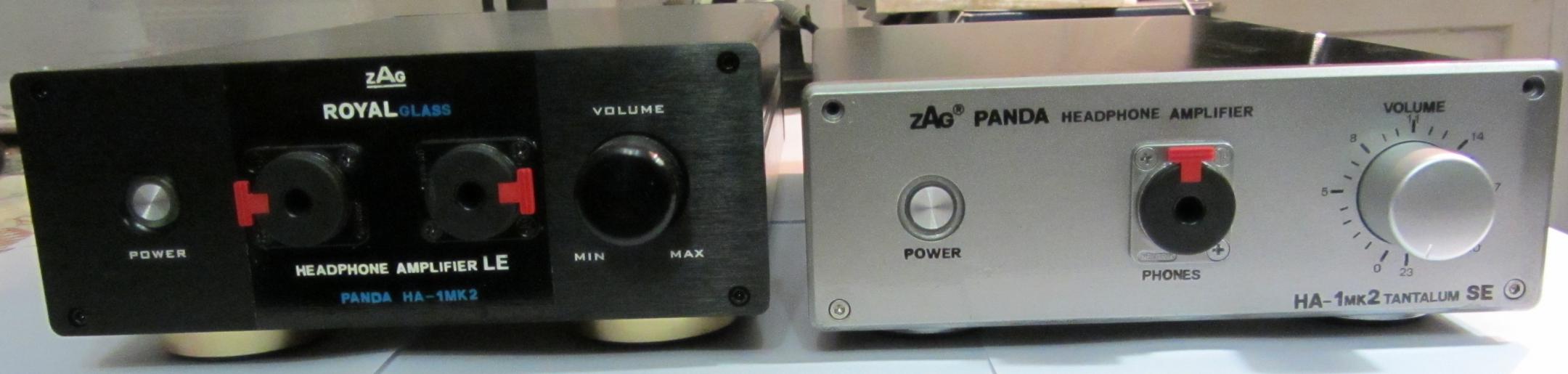

Послушал сборку Panda Tantalum, вроде всё не плохо, но потом подключил на тех же альбомах Panda RoyalGlass, и второй заметно лучше воспроизводит материал, словно «воздуха» добавляется, разрешения (более, чище сигнал). Да и в принципе, я RoyalGlass и задумывал с целью извлечения максимума из сборки Панды (поэтому, чего удивляться, всё ожидаемо) и дальнейшего переноса подобной комплектации на сборку усилителя Beta Crystal. Но всё же, вроде раньше, когда к танталовой версии подключал DACT звук, был лучше, чем сейчас (но точно уже не помню), но тогда ещё не было RoyalGlass. Может всё-таки ALPS не ровня Khozmo, даже в качестве шунта, либо сигнальные резисторы Vishay Z-Foil применённые на RoyalGlass, это не Caddock на Tantalum SE, либо тантал уступает сигнальной сборке RoyalSlass на Vishay Z-Foil, хотя звук на «танталовых» резисторах своеобразный и некоторые записи звучат довольно интересно. Может потом, ещё поэкспериментирую с ним, а пока, надо с Бетой дело до конца доводить.



А RoyalGlass на данный момент, остаётся лучшей, моей, сборкой усилителя Панда, и превзойти её уже вряд ли удастся, да и смысла не вижу. Этот проект, я вроде как завершил для себя (результатом доволен, более чем), дальше буду "терзать" другую сборку - Beta22.



Всех с наступившим Новым Годом!, особенно самодельщиков, сбощиков, изготовителей аудио продукции (людей творческих). Что-бы появлялось больше очерков об изготовлении нового изделия (не важно какого), и чтобы кризис в 2015-м не был этому помехой, а то совсем скучно будет.

[zAg 3 251]

, к разъемам RCA идут скорее всего отлично экранированные кабели, а от потенциометра - вообще нет, хотя цепь от потенциометра до входных каскадов самая критичная в плане наводок. Туда бы те же экранированные кабели. А еще лучше потенциометр и плату к задней панели, регулятор посадить на вал, а трансформатор ближе к выключателю.

Честно говоря, я эту сборку доделал потому, что надоело, что лежит в разобранном виде, поэтому сильно заморачиваться не стал, собрал, как проще. А вообще в планах было, и потенциометр приличный на задний план и пр. Но пока приоритет ушёл в сборку Беты и пока возвращаться к этому нет желания, у меня ешё эксклюзивная сборка клона Лемановского Куба - Black Square лежит не собранная, тоже ждёт хорошего потенциометра, там тоже интересный результат получился, очень хочу довести его до конца, как задумал, но это уже после Беты.

[sil18 5]

Приветствую всех обитателей этой ветки! Приобрел обсуждаемый кит, произвел монтаж. Возникла проблема, в поисках решения которой, забрел на этот форум в надежде, что мне помогут более опытные , поскольку сам я в аналоговой схемотехнике разбираюсь слабо. Сразу оговорюсь, что вместо TIP41/42 использовал MJE15030/31 ( по рекомендации с одного буржуйского форума). Судя по тех. данным, эти транзисторы более широкополосные, по сравнению со стоковыми. Приобрел их в количестве 20шт. каждого типа. Измерил HFE, получилось, что у PNP типа - он в среднем выше на 30-35%, чем у NPN. У комплектных TIP41/42- разница была 100-150%! Так вот, суть проблемы в том, что на одном из каналов не получается убрать постоянку. Подстроечный резистор выкрутил до предела - на мультиметре -700mV! Попробовал поменять все четыре пары транзисторов местами (с одного канала- на другой). Результат прежний, значит, как я понимаю причина в чем-то другом. Подскажите пожалуйста куда копать, заранее спасибо!

[zAg 3 251]

sil18 А другие резисторы в усилителе ставили не подбирая? TIP41/42 до MJE15030/31 ставили или сразу начали с MJE15030/31?

Не подскажите, что за форум?

[sil18 5]

Номиналы резисторов перед установкой проверил, TIP 41/42 не ставил по причине большого разброса беты. Инфу взял здесь. 33 пост

[zAg 3 251]

Номиналы резисторов перед установкой проверил, TIP 41/42 не ставил по причине большого разброса беты. Инфу взял здесь. 33 пост

Извините оговорился, транзисторов, а не резисторов?

[sil18 5]

Да вот уж действительно, поторопился и запаял всю мелочевку. В силу плохого понимания схемы, решил, что влияние этих транзисторов второстепенно. Подозреваю, что причина кроется в A1015 или C1815. Спасибо за наводку буду подбирать

[zAg 3 251]

Да вот уж действительно, поторопился и запаял всю мелочевку. В силу плохого понимания схемы, решил, что влияние этих транзисторов второстепенно. Подозреваю, что причина кроется в A1015 или C1815. Спасибо за наводку буду подбирать

Парочку К246 желательно тоже подобрать.

[sil18 5]

, Пожалуйста можете уточнить принцип подбора этих транзисторов? С полевыми дела не имел. По каким критериям их отбирать? Погуглил-но там слишком мудреные схемы для этого. Спасибо

[zAg 3 251]

, Пожалуйста можете уточнить принцип подбора этих транзисторов? С полевыми дела не имел. По каким критериям их отбирать? Погуглил-но там слишком мудреные схемы для этого. Спасибо

Я пользовался той же схемой, что применяется для подбора транзисторов Беты22. Схемка собирается очень легко, надо только питающий источник на 12В (могу подсказать, как собрать, если захотите). Для 2SK246GR схемка слева. TIP41/42 тоже подбирал на одной из схем, а не по показаниям hFE прибора.

[sil18 5]

, Спасибо. Если я правильно понял подбор производится по соответствию тока стока напряжению исток-затвор? По TIP41/42 (mje15030/31) все понятно, подбирал на стенде, собранном по этой схеме. Заказал транзисторы, буду подбирать. Как все получится отпишусь про звук

[zAg 3 251]

sil18 Да, всё верно.

Буду ждать отзыва, желательно с фото. Если интересно, можете почитать об одной моей сборке этого усилителя Panda RoyalGlass, может что пригодится http://forum.doctorhead.ru/index.php?showtopic=25793&st=300. Интересно бы было где нибуть почитать про разницу в звуке, при использовании TIP41/42, а потом mje15030/31, жаль что Вы начинаете сразу со второй связки, может потом сам закажу mje15030/31 и попробую их на одной сборке.

Изменено 17 января, 2015 пользователем zag18

[sil18 5]

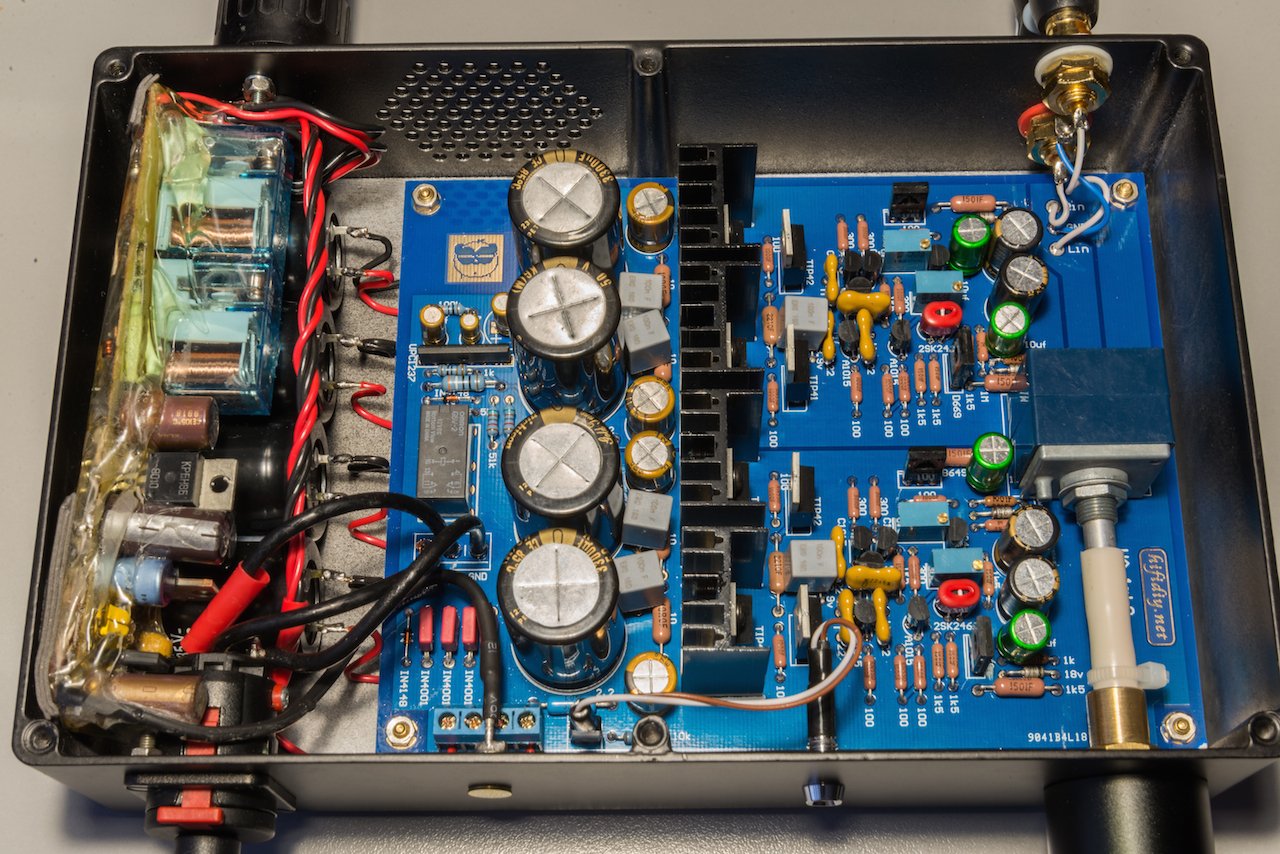

Завершил свою сборку панды. Спасибо Zag18 за помощь. Причина смещения «0» - большой разброс пары 2sk246 (4 и 6 mA). Заказал 20шт. Приехали с грейдом Y, ток у всех экземпляров оказался не выше 2 mA. Не стал рисковать и подобрал пары из комплектных транзисторов, благо в запасе было еще 4 штуки(продавец положил лишние, как я понял сейчас, не случайно). A1015 и C1815 подобрал в пары из новых (правда новые приехали тоже с грейдом Y - думаю, что не критично, т.к. суммарный коэф. довольно большой получается). Заменил лавсановые конденсаторы на полипропиленовые и керамические на слюдяные. Добавил емкости 6800мкФ Epcos b41505 (вроде не плохие за свою стоимость). Подстроечные заменил на murata.

Звук понравился. Мощный, масштабный, динамичный, детальный. Замеры произвести не чем, поэтому остается полагаться только на слух, Шумы отсутствуют точно. «Каши» на сложном материале тоже нет. Единственное - присутствует небольшая «дымка» что ли (трудно подобрать эпитет). Но думаю это уйдет после прогрева усилителя. Сравнение проводил с семигором. Источники ЦАП на TDA1541(NOS) с выхлопом от Nazar и ЦАП Dual AK4399 c выхлопом на дискретных ОУ HDAM. Пришел к выводу, что семигор слабоват для HE-500 (как и предполагал ранее), хотя сам усилитель (повторитель) - отменный. Панда контролирует эти наушники намного лучше и звук более объемный, бас плотный, драйвовый.

Вот в общем то и все пока. Такие первые впечатления. Послушаю побольше, еще отпишусь.

[zAg 3 251]

sil18 Поздравляю, всё отлично выглядит. "Дымка", как я понял, не хватает немного разрешения. Могу в личку написать, что ещё можно заменить, что-бы повысить разрешение (думаю Хешкам это пойдёт на пользу). Но это больше даёт эффект, если заменить потенциометр ALPS на что-то по приличнее, т.к. он и замыливает, в не малой степени, звук.

[sil18 5]

, буду очень признателен за совет. А что касается ALPS: В семигоре точно такой же, только приобретен был в аудиомании (типа оригинал), проблем с разрешением после прогрева не было. Подожду некоторое время, если ничего не изменится то попробую такой бюджетный вариант.

[zAg 3 251]

, буду очень признателен за совет. А что касается ALPS: В семигоре точно такой же, только приобретен был в аудиомании (типа оригинал), проблем с разрешением после прогрева не было. Подожду некоторое время, если ничего не изменится то попробую такой бюджетный вариант.

Такой бюджетный, может быть, сильно не долговечным.
