Схемотехника усилителей для наушников.

[Максим_В. 81]

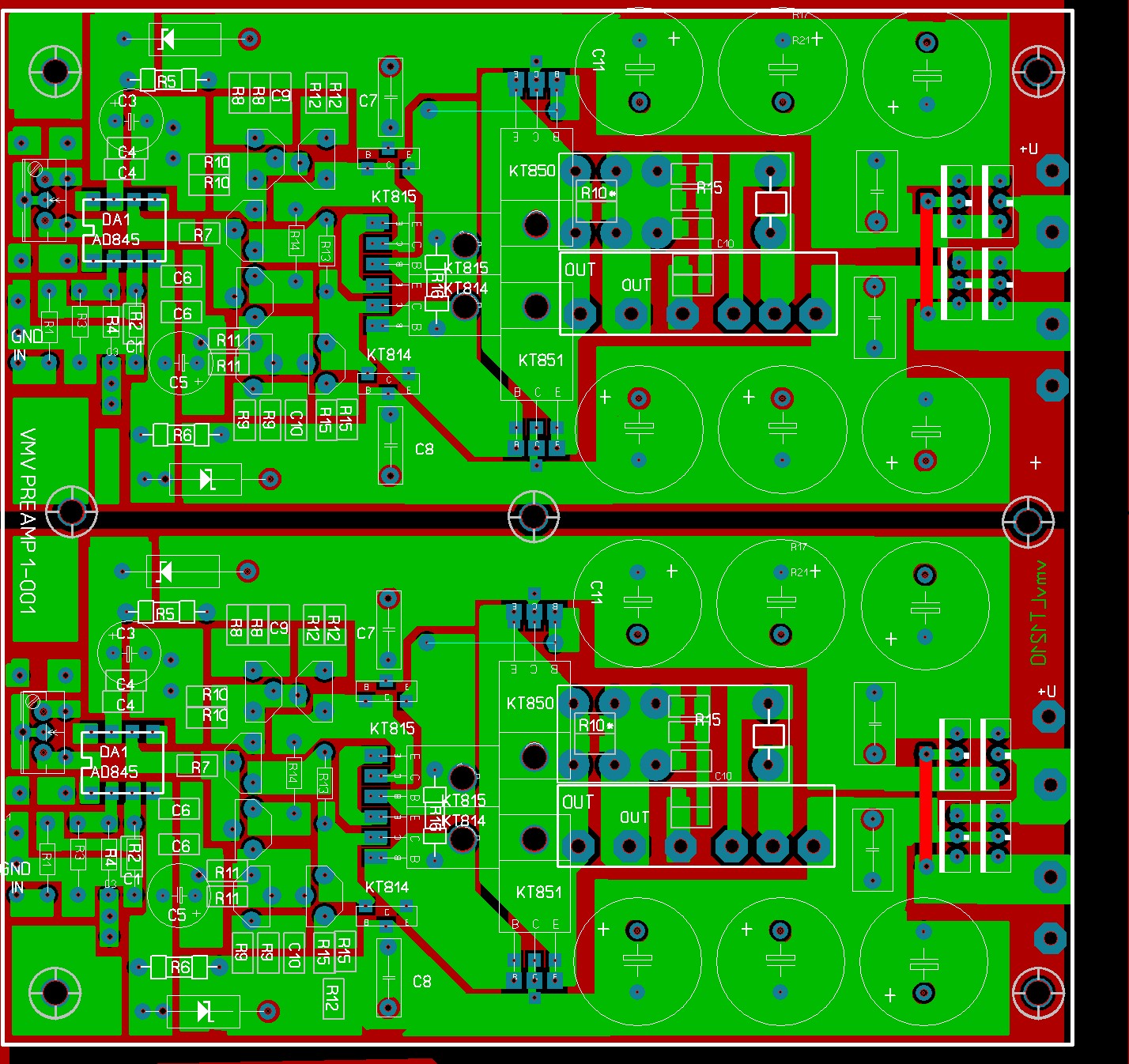

125мм на 130мм . без блока регулировок

Изменено 23 мая, 2015 пользователем Максим_В.

[Максим_В. 81]

THS6012 , стоит ей озаботиться?

[8street 393]

@Максим_В., Вполне, если хотите что-то новое собрать. Двуполярное питание +/-15V, в двух экземплярах для двух каналов. Композитное включение. Звук будет определяться в основном первым ОУ. Без композита имхо не стоит того. Поищите ветку на вегалабе bene gesserit.

У меня этот усилитель есть, по детальности сливает лампе, но превосходит luxman p1.

[Максим_В. 81]

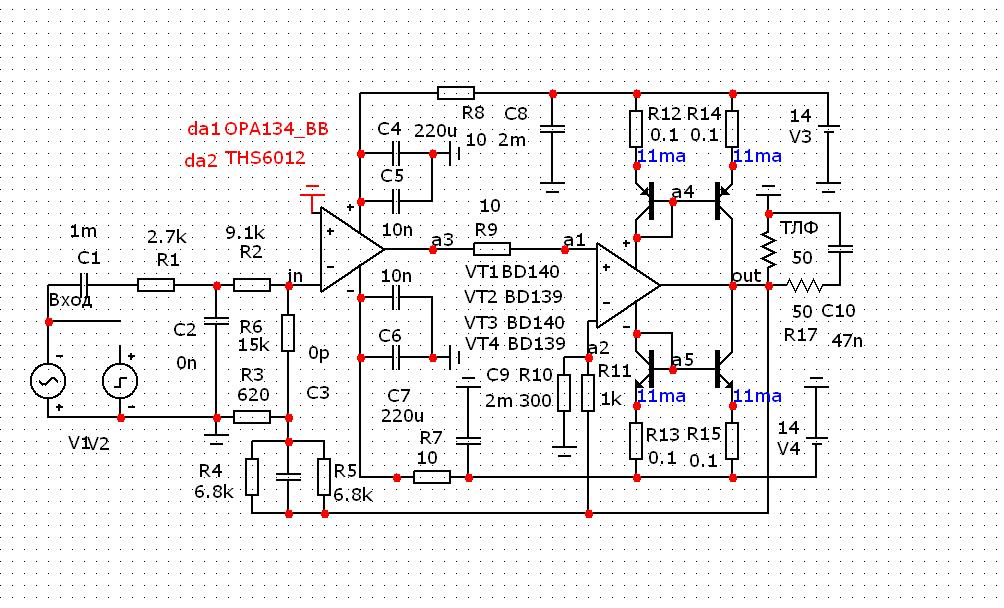

@8street, Мне бене гесерит не нрвавится. Я предпочитаю концепцию Янга . Чем меня на такой потянуло.Зеркала для того,чтобы можно универсальный сделать,чтобы и наушники тянул или мониторные комповые колоночки литров по 9 8омные.

Это по сути тот же композит мой,что и на ЛТ1210, только меньших габаритов можно сделать

Изменено 11 июня, 2015 пользователем Максим_В.

[deeone 81]

Пожалуйста, посоветуйте схему мощного ОТЛ, без ООС, для наушников 300Ом. А еще лучше КИТ.

bottlehead crack, заодно будет чем выходные занять

[aist 244]

Пожалуйста, посоветуйте схему мощного ОТЛ, без ООС, для наушников 300Ом. А еще лучше КИТ.

bottlehead crack, заодно будет чем выходные занять



Красивый аппарат. Дороговат правда. Потянет ли он GMP400? Тут читал, что этим наушникам 1Вт на 300Ом нужно. Не понятно - есть у него общая ОС или нет

Изменено 11 июня, 2015 пользователем aist

[deeone 81]

Собирал и слушал его именно с GM, правда с 450Pro а не с 400. Сочетаются они друг с другом идеально, на мой вкус.

[pryanic 10]

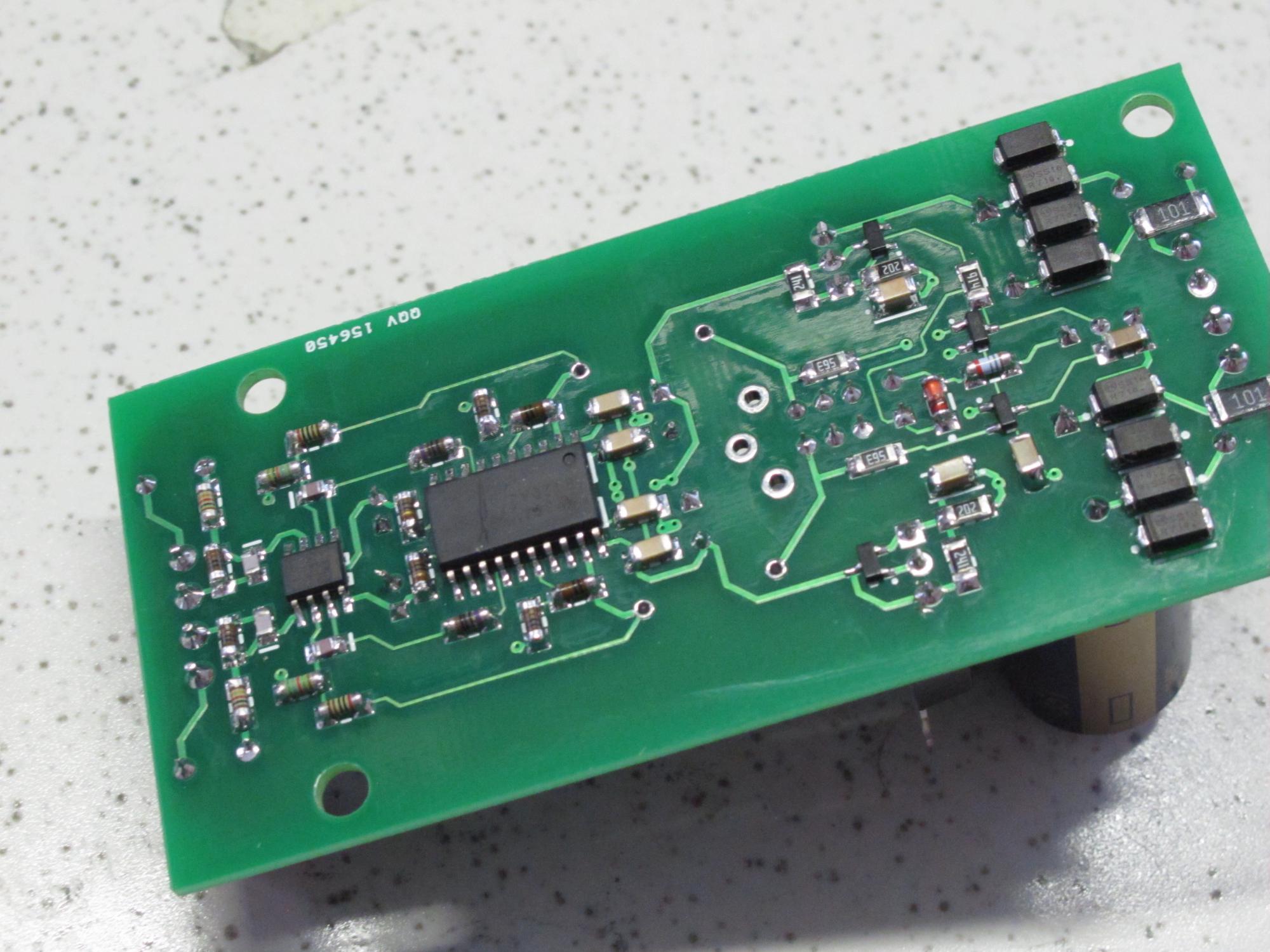

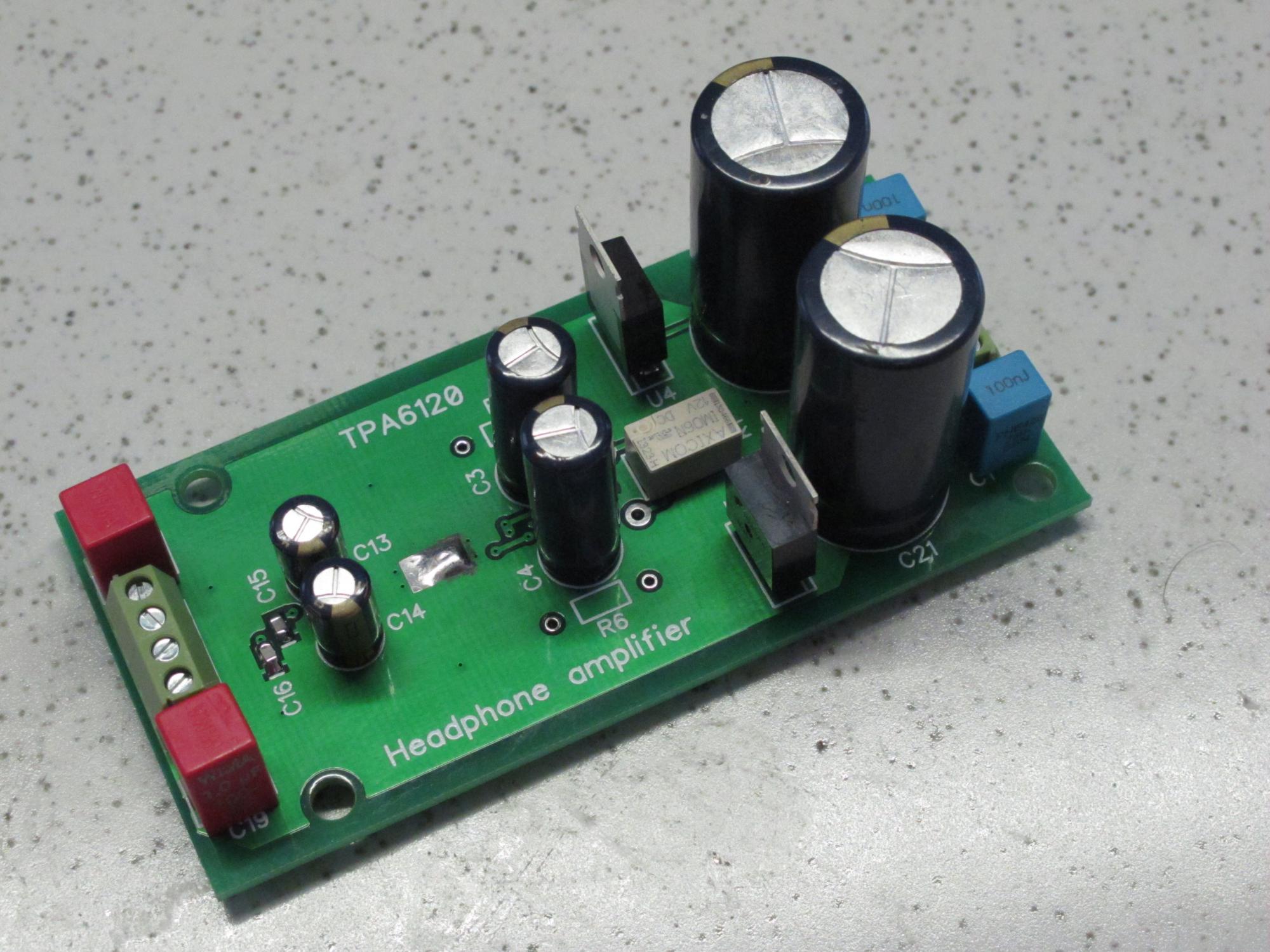

Сделал недавно композит на 6120. Первая версия плат не очень удачная по измерениям вышла. Сделал вторую - 45*90 мм с защитой (реле миниатюрные Im06ts). Сигнал шум лучше 110 дб (измерял с помощью Audio Precision).

Изменено 21 июня, 2015 пользователем pryanic

[Максим_В. 81]

схемкой то поделись

[pryanic 10]

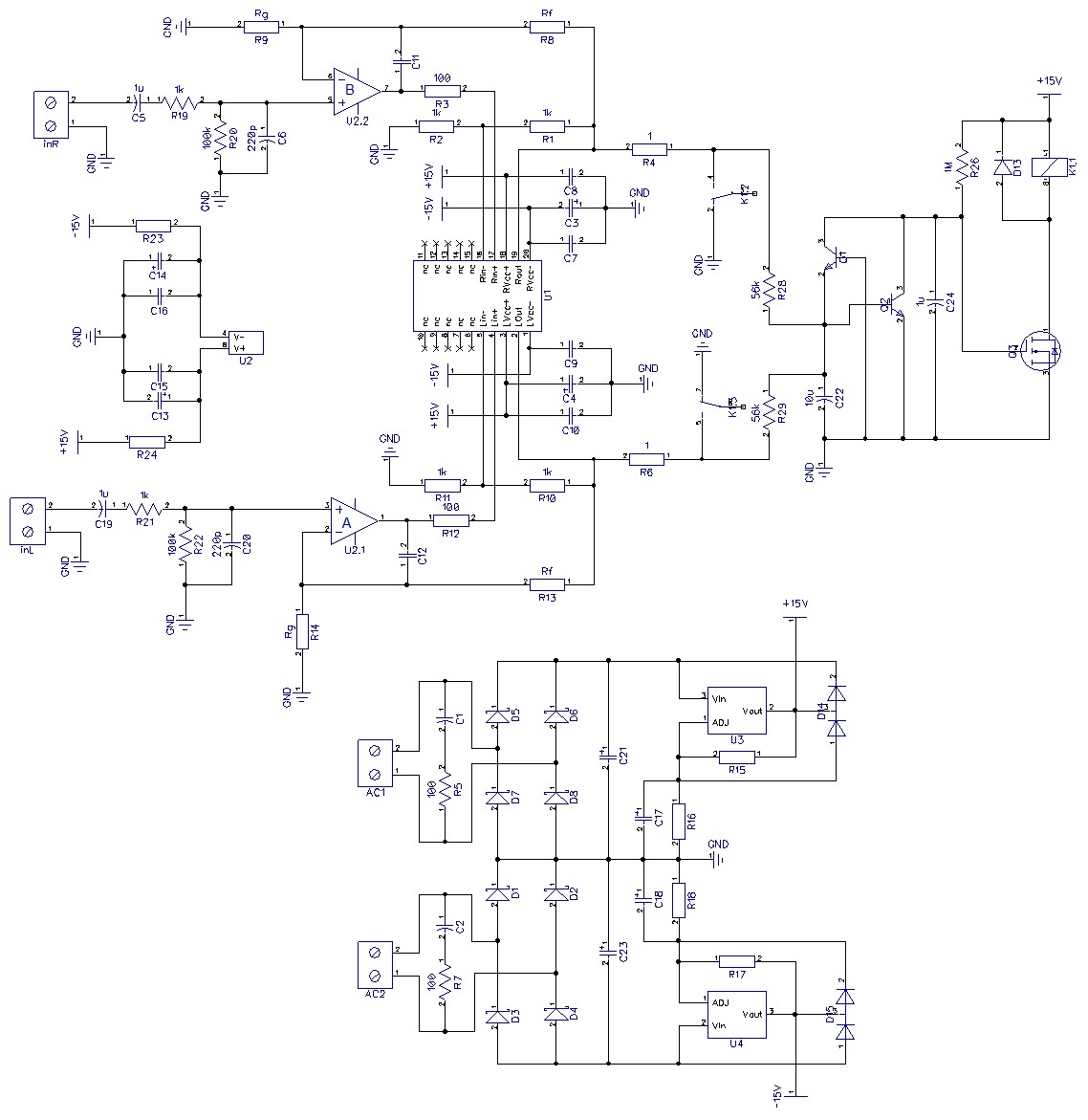

Приветствую, Максим. Схема-то можно сказать "классическая".

[Максим_В. 81]

Одно но. Для низкоомных не особенно комфортно без умощнения.По даташиту минимальная нагрузка25 ом в отличии от ЛТ1210

[pryanic 10]

Знаю, Максим. Но у меня сейчас меньше 25 и нет наушников. Sony 7506 и HD600/650. Так что мне самое то сейчас. А на LT1210 сейчас стало весьма накладно делать с нынешним курсом.

И задача была сделать компактное устройство с хорошими характеристиками. Позже может выложу измерения.

[Максим_В. 81]

интересно сравнить с моей моделью схожего уся..насколько расхожднгия будут

[Jaster 634 5 Тракты]

@Максим_В., у Вас есть измерения, или из симулятора?

[Максим_В. 81]

@Максим_В., у Вас есть измерения, или из симулятора?

Измерения композита на лт1210 есть, а нового композита на THS6012 пока нет. .Микросхемы пока не пришли,но схему прорабатываю.вообщето есть пара вопросов непонятных.Соотношение усиления каскадов в композите , отчего характер клипа и устойчивость зависит и разводка платы при умощнении сдвоенного оу в таком корпусе.

Интересно чем вам так микрокап насолил?Это всего лишь калькулятор и мозги он не заменяет..И все требуют что то,одному монтаж покажи.показал платы свои,отличные ото всех и что ,да нахрен они ему нужны были, так и вам измерения.

офф @pryanic, не стоит снизить питание первого оу до +/-9вольт? Тогда встроенный ограничитель на клипе не будет подыгрывать, да и THS60120 полегче , хотя для телефонника это не так важно,но все же зачем перегружать по входу второй оперционник ,пусть и на грани клипа?

офф офф .С11 необходимо включать последовательно с резистором на 1-3ком.

Изменено 23 июня, 2015 пользователем Максим_В.

[pryanic 10]

Приветствую, Максим.

У меня общий КУ чуть больше 4, КУ оу с ТОС = 2. Но у меня первый оу в неинвертирующем включении. Планирую тоже попробовать инвертирующее первого ОУ, искажения должны быть меньше, плюс большая свобода в выборе КУ. Все-таки 4 для большинства наушников многовато – не полностью получается использовать диапазон регулятора громкости.

У меня сейчас питание моего экземпляра +/-12 В.



Максим, могу посодействовать в проведении измерений Вашего экземпляра с помощью Audio Precision))

Изменено 23 июня, 2015 пользователем pryanic

[Максим_В. 81]

Всеже понизь питание первого оу[.

А по измерениям.я подумаю на счет аудио процешен

[pryanic 10]

Максим, а если делать с умощнением, то почему бы не использовать AD811. Получается компактнее, плюс ОУ одноканальный – проще будет трассировку делать.

[Максим_В. 81]

Слабые АД811 , нагрузочная способность небольшая,умощнение придется буфером делать,да и скорость меньше.

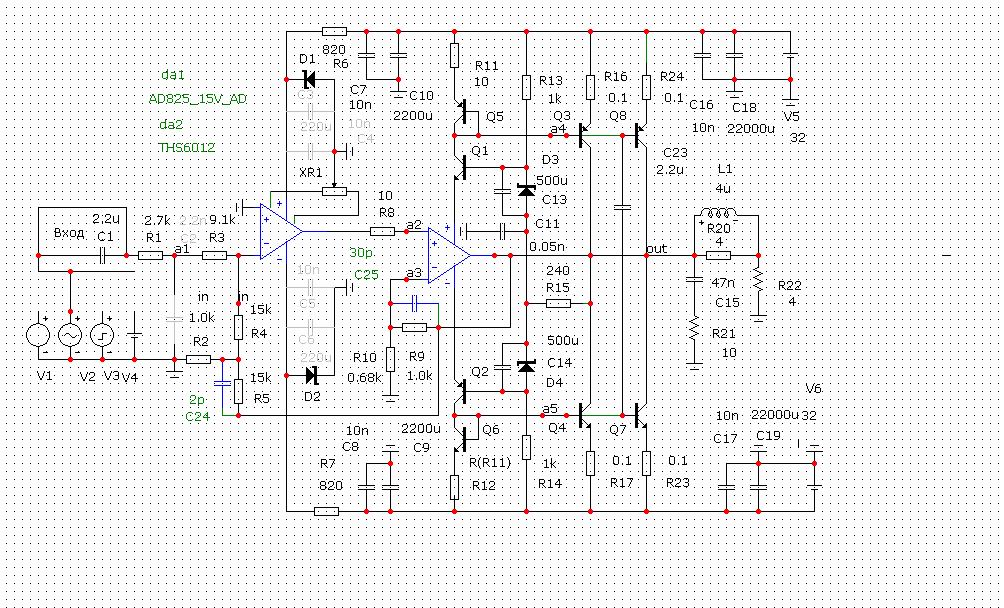

а так сTHS 6012/ смотри что получается.Но это я делать не буду.Слишком скорость велика.боюсь засвистит/

Хотя выбега фазы за 180градусов нет даже при нулевом усилении,не только при 0дб.

Изменено 23 июня, 2015 пользователем Максим_В.

[steel_monkey 99]

Кто-нибудь имел дело с трансформаторами от Золотой Середины? У них есть относительно бюджетные трансы POT - PRE - 5 / 30 / 300 / 600 / 3000 http://www.goldenmid...an/indexrus.htm . Смущает шесть! вторичек. Собрал усилочек на половинках 6Н30П, пока с трансиком от edcor https://www.edcorusa.com/xse10-50-8k , но у них индуктивность первички всего 5 Генри. Даже с 6Н30П срез получается окол 27 Гц, что яно плохо.

Изменено 28 июня, 2015 пользователем steel_monkey

[Jaster 634 5 Тракты]

@steel_monkey, срез какой? -3дб на 27гц?

[steel_monkey 99]

Ну да. Правда я без подмагничивания замерял. Срез считается как R/(6.28*L).

[александр шумилов 428]

Ну да. Правда я без подмагничивания замерял. Срез считается как R/(6.28*L).

Без учёта сопротивления первички,цифра по низам выглядит слишком оптимистично R+r/(6.28*L)

[steel_monkey 99]

И тем не менее, мерялось с 50-омного генератора через 900 Ом с нагрузкой вторички на 50 Ом. Все точно, как в аптеке, 27 Гц.

[Jaster 634 5 Тракты]

@steel_monkey, А график есть?
