Схемотехника усилителей для наушников.

[pollar 8 808]

Тоже использую на горячей жиле миллиметровый, на холодной гиперлиц (из 3-х спаренных по 0.5) моножилы Мундорф(настоящий ), правда это серебро с золотом.

В Кондо Онгаку земля сделана так же.

О как!

Правда Кондо-Сан Мундорфы не пользует,(по слухам) сам проволочки вытягивает из своего "кондового" серебра.

Очень интересный комментарий! Не знал... спасибо!

Изменено 20 мая, 2015 пользователем pollar

[александр шумилов 428]

Очень интересный комментарий! Не знал... спасибо!

Можно и в картинках.

[Максим_В. 81]

Какое отношение это все имеет к схемотехнике.

Р.С. монтаж на любителя

Изменено 20 мая, 2015 пользователем Максим_В.

[zAg 3 251]

Какое отношение это все имеет к схемотехнике.

Р.С. монтаж на любителя

А здесь и собрались в основном одни любители - любители хорошего звука, а он достигается не только одной схемотехникой.

[pollar 8 808]

В мире вообще всё "на любителя"

[Максим_В. 81]

По теме схемотехники есть что сказать?

Вообще то я тоже любитель ,но вопросы схемотехники не путаю с вопросами аудиофилии.

Конструктив надо в иной ветке рассматривать

[александр шумилов 428]

Какое отношение это все имеет к схемотехнике.

Р.С. монтаж на любителя

А не на любителя это как,есть пример с фоткой?

[Максим_В. 81]

Какое отношение это все имеет к схемотехнике.

Р.С. монтаж на любителя

А не на любителя это как,есть пример с фоткой?

Я бы предпочел увидеть вашу оригинальную разработку полупроводникового усилителя. в ветке схемотехники.

[Jaster 634 5 Тракты]

На этом форуме ветка о схемотехнике больше для того, чтобы обсудить схемотехнику готовых устройств, дабы понять как оно работает и какой вариант лучше звучит.



Тонкости разработки тут мало кому интересны.



Почитайте хотябы начало ветки.

Изменено 21 мая, 2015 пользователем Jaster

[Максим_В. 81]

Вы то знакомы с вопрочсом , да и другие ,кто поучает, тоже.Вот потому встречный вопрос таким критикам. Свое покажите.Оригинальное ваше. .

вообщето по существу вопросов я даю полный и развернутый ответ с предоставлением графиков,режимов. Ну в силу своего хилого деревенского интелекта стараюсь понять что такое звук и как его улучшить кардинально без тупого ононизма с брендами

[Максим_В. 81]

Шумилов Вы же на вегалабе бываете. Винилкорректор Бокарева каменый видели там , интересно кто автор печатки ,на которой уже не первый год повторяют коллеги эту интересную вещь?Часом автор плат не ваш оппонент?

Изменено 21 мая, 2015 пользователем Максим_В.

[Jaster 634 5 Тракты]

Блин, почемуто при чтении форума через тапаталк, часть сообщения иногда не видна.

[александр шумилов 428]



Я бы предпочел увидеть вашу оригинальную разработку полупроводникового усилителя. в ветке схемотехники.

Кроме таймера задержки анодного наTL431 ни чего путного не сделал,так что увы...

[Negcreep 12]

Винилкорректор Бокарева каменый

с чего это датащитовская схема стала бокаревской?

[александр шумилов 428]

Шумилов Вы же на вегалабе бываете.

Пальцев одной руки хватит на все ветки где я был за шесть лет. Вам что трудно показать пример образцового монтажа?

[Helium 554]

Какое отношение это все имеет к схемотехнике.

Р.С. монтаж на любителя

А не на любителя это как,есть пример с фоткой?

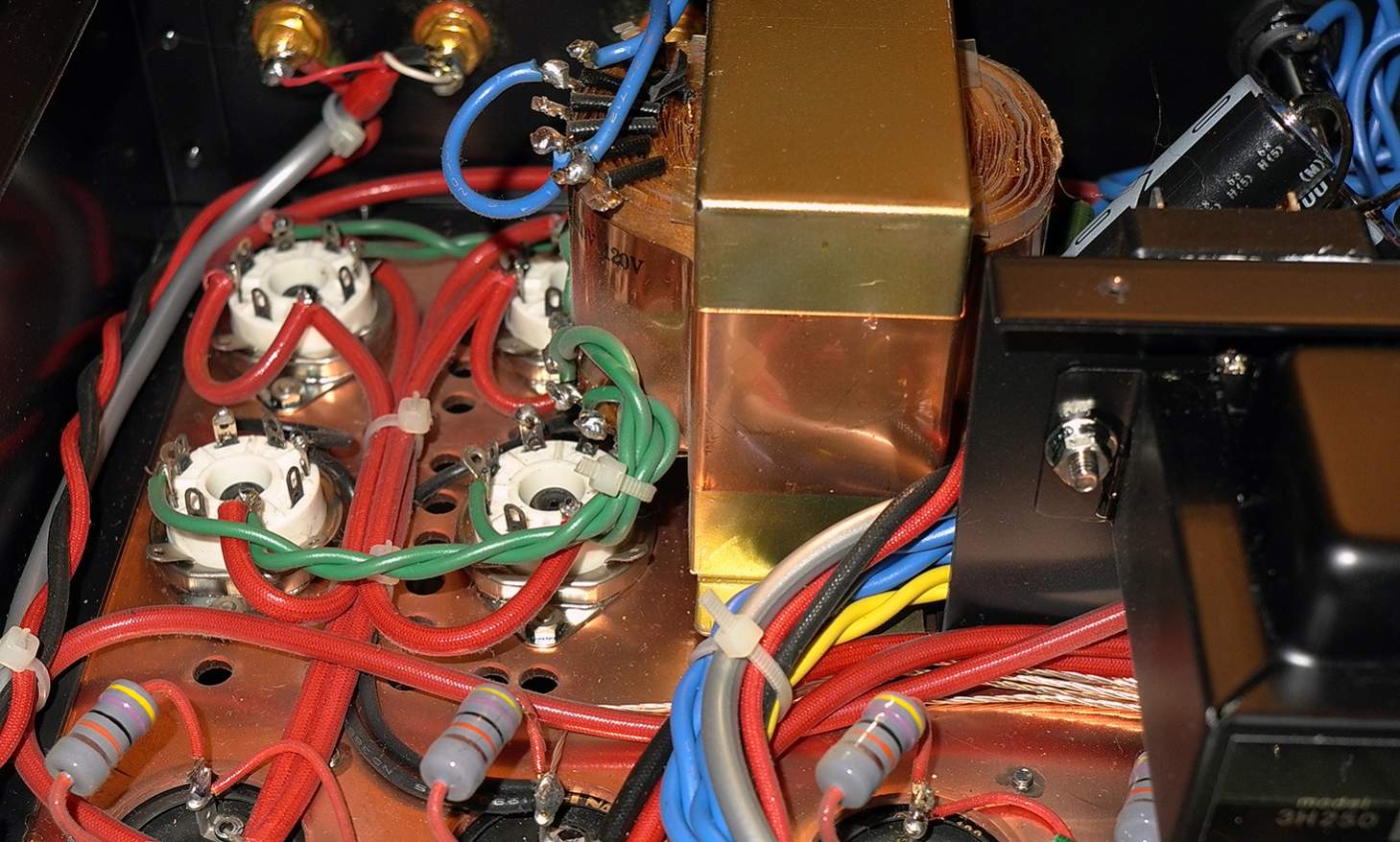

Не на любителя, это вот так:

Для привердливых в области перегрузки телефонов вот так решается вопрос с питанием.

Можно и отрицательное сделать, тут элементарно делается добавивлением двух резисторов в шунт ,при том в широкой полосе частот в отличии от ПОС по току, где возможно изменение сопротивления только в области низших частот из за интегрирующих цепей.

Р.С. Добавил до наглядности выходной фильтр /Антизвонную цепочку и RLфильтр плюс резистор блокирующий возможные кратковременные замыкания при вставке штекера телефонов в гнездо.Фото макета выходного фильтра прилагаю

Все очень серьезно, world-class.

[Максим_В. 81]

Я вам показал пример своей печатной платы которцую повторяют . Претензии есть к печати?

Кстати где я ругал ваш монтаж?

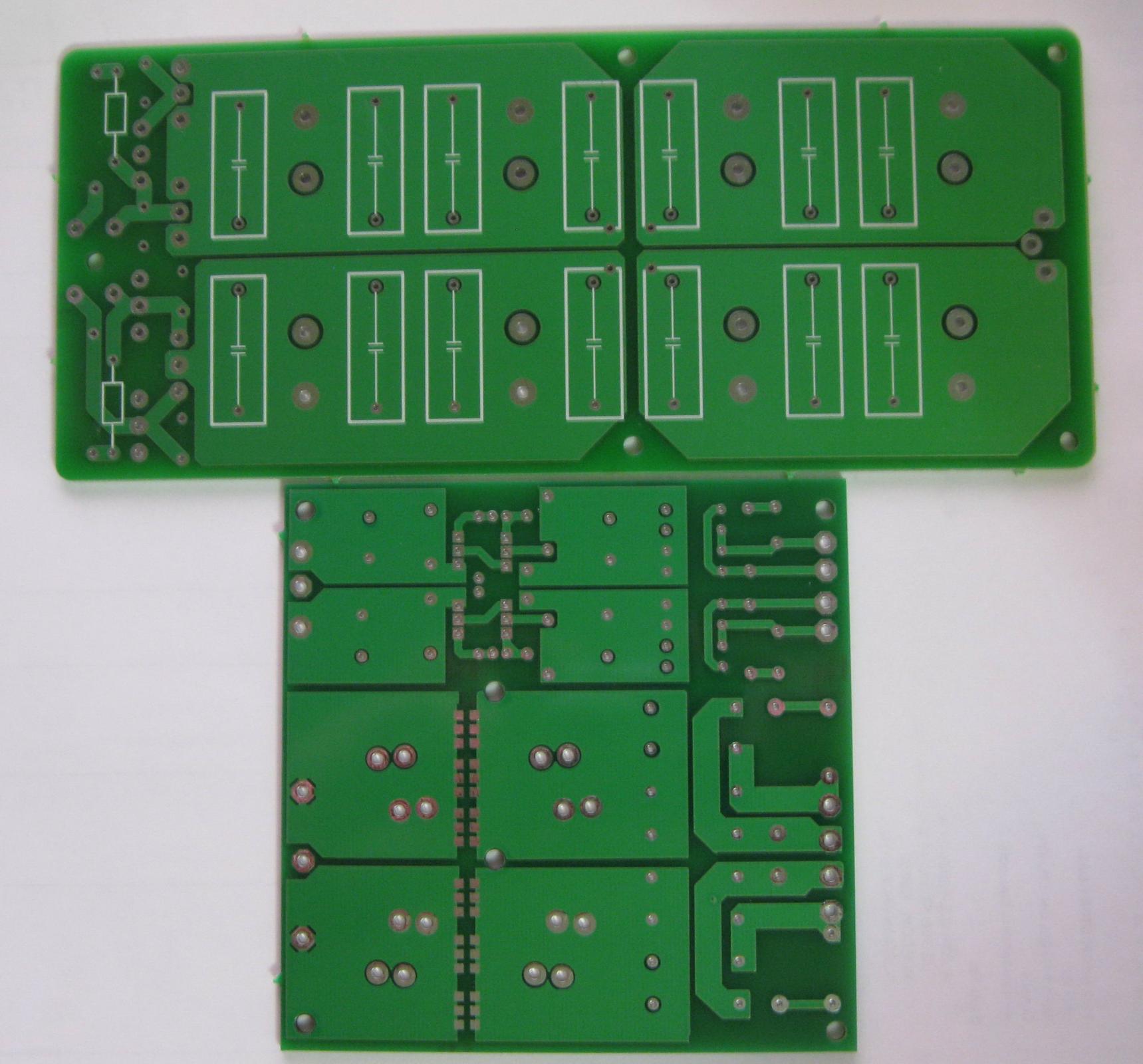

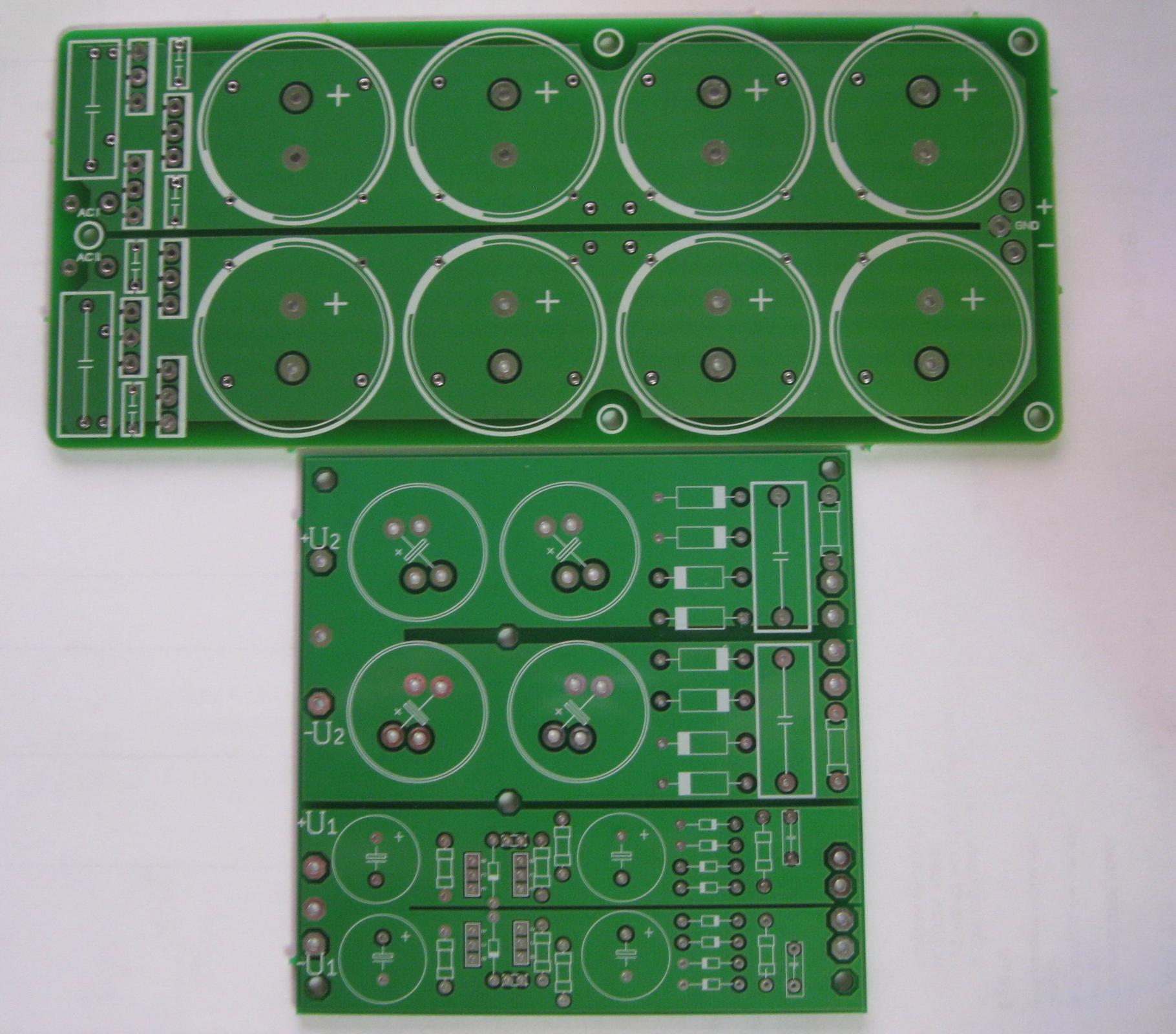

Мои оригинальные платы БП.Питание ВК ,уна и оу раздельное

Изменено 21 мая, 2015 пользователем Максим_В.

[александр шумилов 428]



Понимаю выходной согласующий трансформатор к ламповому усилителю. Но зачем это ставить к транзисторному? Трансформатор - это вещь, которая неминуемо внесет дополнительную окраску и искажения.

Не-не, только лампы и трансы. Наслушавшись всласть хорд хуго и градо понял ни автономное питание ни супер технологии ни что не устоит против транса и лампы.

Статистика такая сравнение хуго и дырки в Кэри слай 80 на наушниках Градо ПС 1000 в пользу лампача с разгромным счётом. Ни один из зашедших не отдал предпочтение коробуське с цветными диодиками.

Усь градо конкуренции вообще не выдержал..

[karnaser 130 1 Тракты]

Александр Шумилов,

А как обстоят дела с 71а?

[александр шумилов 428]

Александр Шумилов,

А как обстоят дела с 71а?

Не поверите,но не было какого-то изюма в схеме,пол года,если не больше проект не двигался. И вот буквально пару месяцев как все завертелось,осталось только спаять,слесарка уже позади. В эти выходные думаю что запущу, дам товарищу на пару недель на обкатку,потом неделя на разборку и покраску,а там глядишь через месяц будет в строю.

[aist 244]

Пожалуйста, посоветуйте схему мощного ОТЛ, без ООС, для наушников 300Ом. А еще лучше КИТ.

Изменено 21 мая, 2015 пользователем aist

[karnaser 130 1 Тракты]

Александр Шумилов,

А как обстоят дела с 71а?

Не поверите,но не было какого-то изюма в схеме,пол года,если не больше проект не двигался. И вот буквально пару месяцев как все завертелось,осталось только спаять,слесарка уже позади. В эти выходные думаю что запущу, дам товарищу на пару недель на обкатку,потом неделя на разборку и покраску,а там глядишь через месяц будет в строю.

Взял и себе по случаю 71а. Обязательно попробую. Уж очень мне 45ка понравилась.

ll1689, думаю, с ней споется.

[karnaser 130 1 Тракты]

Пожалуйста, посоветуйте схему мощного ОТЛ, без ООС, для наушников 300Ом. А еще лучше КИТ.

На сайте ВиктораВу есть как раз такой усилитель. Light_Voice_2012 называется. Отличный ОТЛ усилитель. Только позаботьтесь сразу об отводе тепла. Печка еще та, но звучит изумительно с правилиными лампами. Слушаю его с 800ми сейчас...

[александр шумилов 428]



ll1689, думаю, с ней споется.

Это лампа?

[karnaser 130 1 Тракты]

Lundahl
