Схемотехника усилителей для наушников.

[aist 244]

Получается для HE-4 отдельный усилитель лучше сделать, а какие параметры должны быть? Не могу найти схему для TDA7293.

[8street 393]

@MS audio laboratory, почему вы рекомендуете tda7293 и lm3886? Из-за простоты реализации? Хотя вы правы, испортить можно все что угодно.

Я бы такие микросхемы вообще не использовал бы для ушного усилителя. Их задача качать дубовую акустику. Класс AB.

Собрать-то можно, конечно, но если нечего делать.

[aist 244]

А какие еще варианты есть? Я так понимаю, для HE-4, что-то лучше этих микросхем(и Класса AB) нет смысла использовать, не те наушники.

[MS audio laboratory 179]

@MS audio laboratory, почему вы рекомендуете tda7293 и lm3886? Из-за простоты реализации? Хотя вы правы, испортить можно все что угодно.

Я бы такие микросхемы вообще не использовал бы для ушного усилителя. Их задача качать дубовую акустику. Класс AB.

Собрать-то можно, конечно, но если нечего делать.

Вопрос задан был о мощных усилителях на ОУ. По сути эти микросхемы и есть операционные усилители с мощным выходом. Рекомендую первую, т.к. у нее получше линейность и меньше проблем с выходным каскадом, т.к. он на МОП-транзисторах. Но я не считаю хорошей идеей слушать наушники от каких-либо мощных ОУ. Построить качественный усилитель на ОУ неважно в каком классе он работает - задача сложная. А повторение качественно звучащей конструкции тоже требует навыка.

[zubex 0]

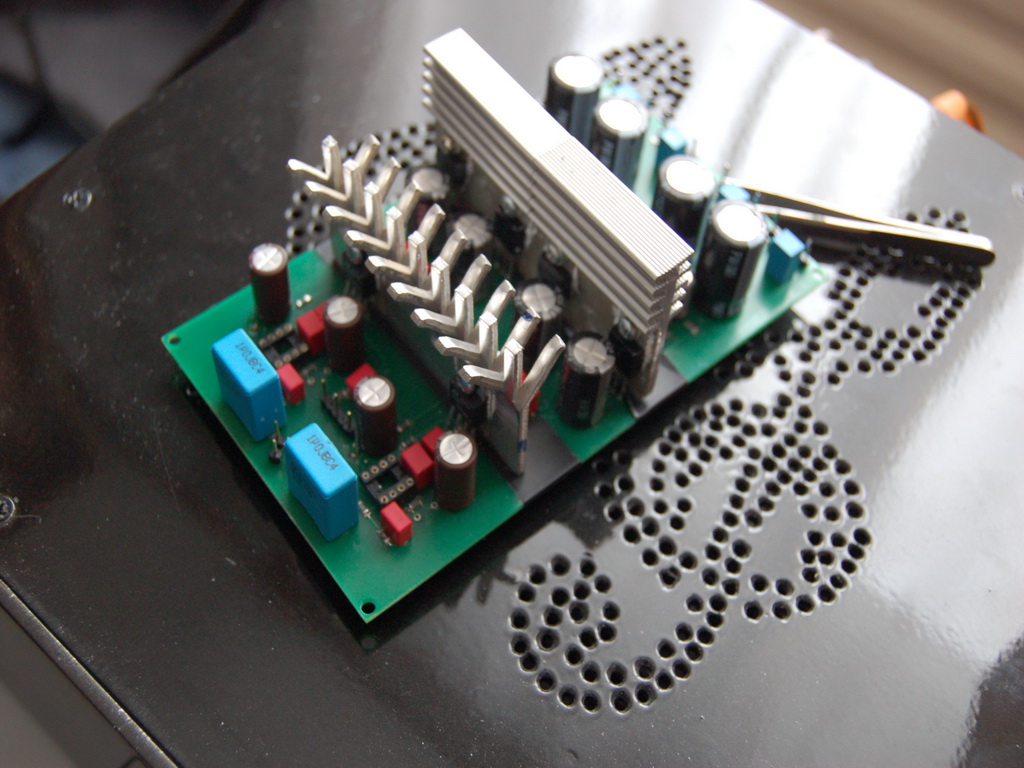

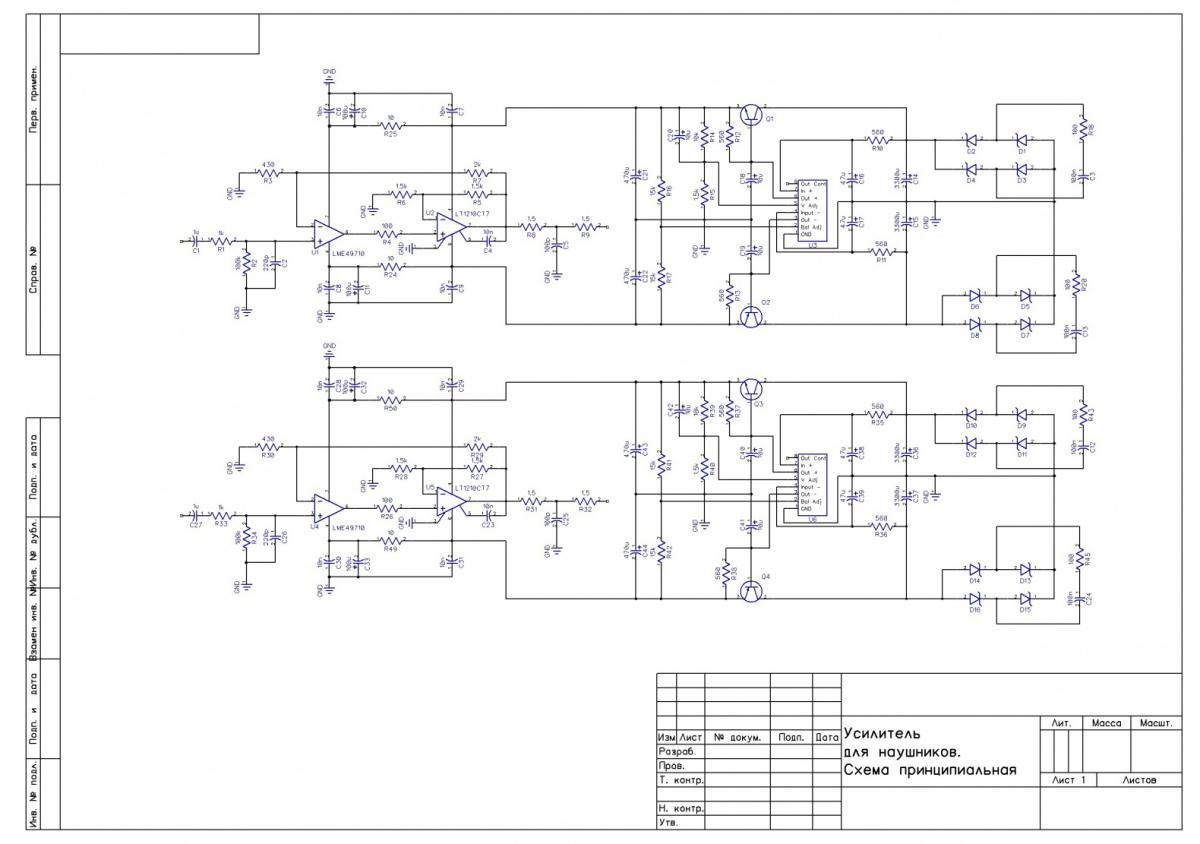

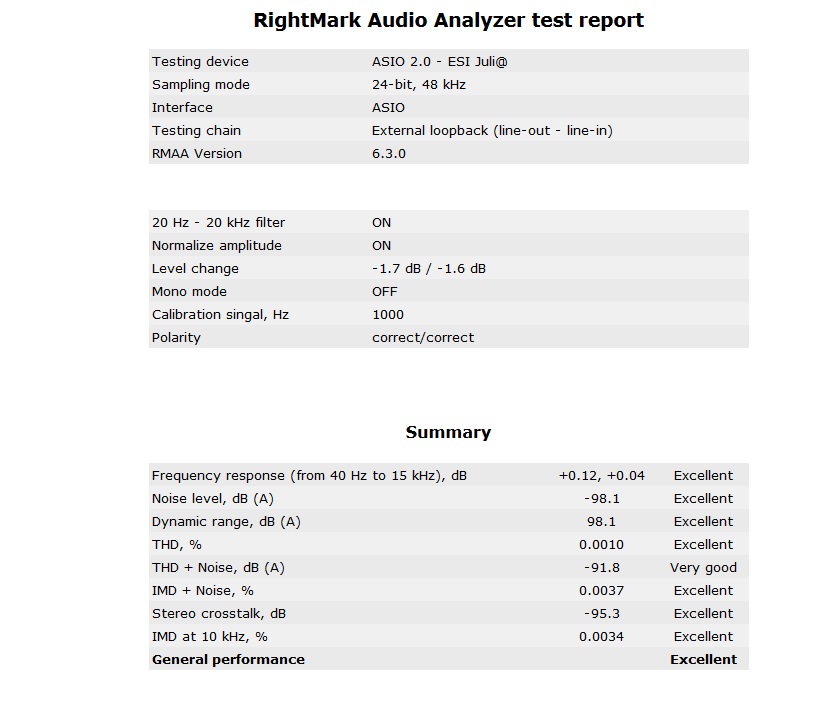

Мне кажется что композит на LT1210 как раз подойдет. Пост № 2645 , ПП у Антона в свободном доступе выложена. А нагрузочную способность подобного ушника видно на видео пост № 2631. Собрал себе подобный, звучанием более чем доволен

Изменено 7 апреля, 2014 пользователем zubex

[bodom78 10]

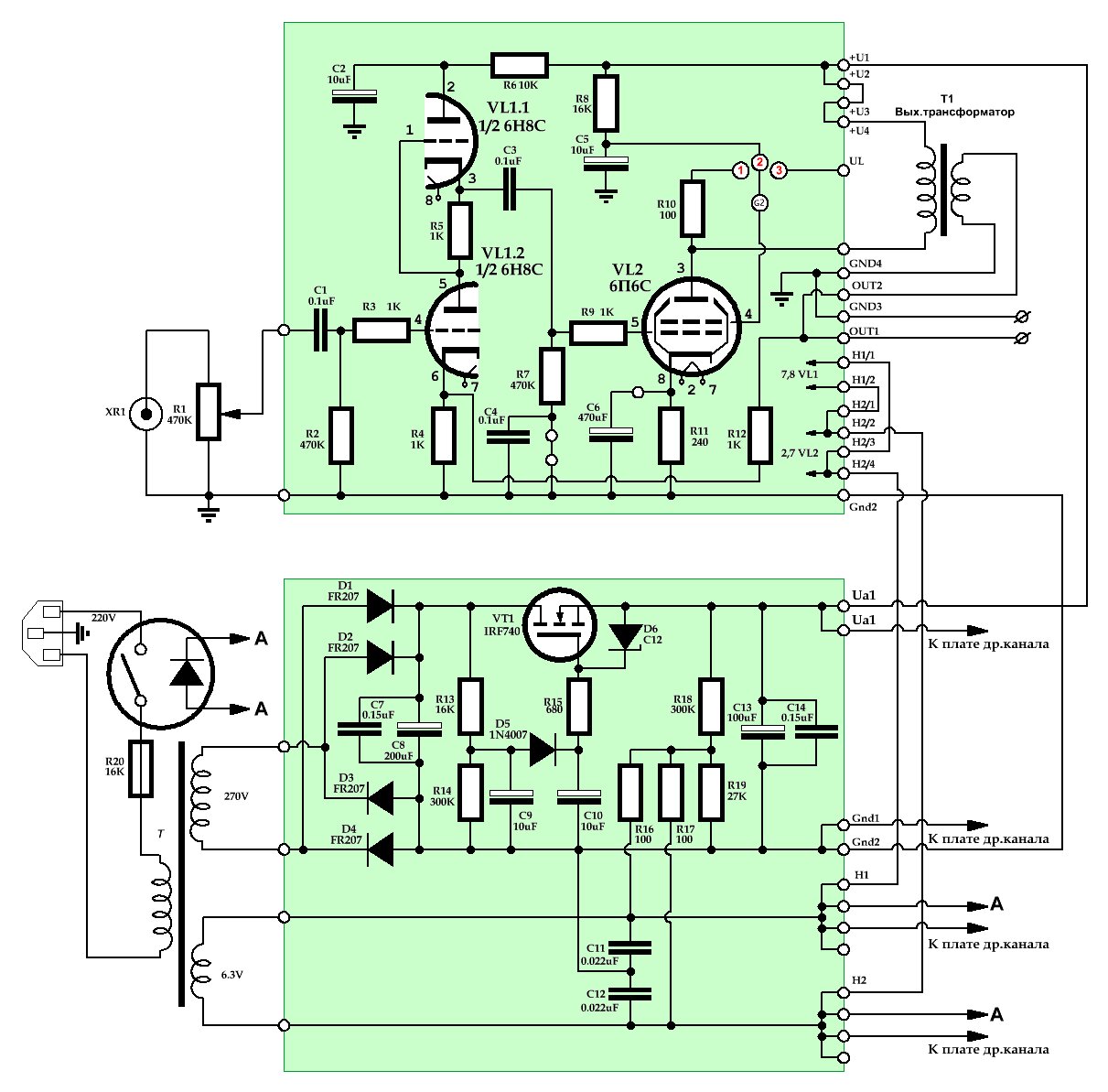

Уважаемый Ахмед,производитель "паравозика" Laconic launch box ha-06 продаёт кит лампового усилителя мощности который легко можно приспособить под усилитель для наушников подобрав соответствующие выходные трансформаторы,так как я ещё не собрал ламповый усь для своих 25 ом-ых ушей,вот и подумал спаять данный кит.Хотелось бы услышать мнения специалистов о данной схеме.

[8street 393]

@bodom78, напоминает очень схему найт-блюза. Но номиналы я не помню, такие же или нет. Звучать будет примерно как и найт-блюз.

[svas 607 6 Тракты]

объясните почему никто в России не занимается усилителями по технологиям UcD и NCore? ведь им что HE6, K1000, ТДС7, что 200-хватная сложная в раскачке пасивная колонка все нипочем, к тому же все искажения во всей полосе слышимых частот абсолютно одинаковы (переходные характеристики, КНИ слабо зависят от частоты и нагрузки), т.е. эти усилители самые нейтральные. Как варианты NC1200 UcD180LPOEM http://rlu.ru/UGE

Изменено 20 апреля, 2014 пользователем svas

[dikvertin 975]

@svas,

http://forum.vegalab.ru/showthread.php?t=66284

И даже улучшают. Electrovoicer толковый парень, его усил ушной Oriel Z1 слушал, очень хорош, были в нем изюминки, которые нигде больше не слышал, но цена убойная была и были недостатки существенные.

[8street 393]

@svas,насколько я знаю, на вегалабе делает народ UcD. Но для наушников никто действительно не применяет.

Пробовал подключать наушники к direct digital усилителю. Звук уровня ЗК, хотя мощи немеряно.

[svas 607 6 Тракты]

direct digital

а при чем тут обычные цифровые усилители класса d c кни+шум равным 20% и динамическим диапазоном 85дб, например у NC1200 КНИ+шум на 5Вт 0,0006% ДД135дб при нагрузке от 8Ом

http://rlu.ru/UGM здесь например пишут что с таким усилителем должны работать HE6 и K1000

Изменено 20 апреля, 2014 пользователем svas

[8street 393]

а при чем тут обычные цифровые усилители класса d c кни+шум равным 20% и динамическим диапазоном 85дб

Ну пусть не 20, а всего 0,06 и 101дБ, но все равно не понравился именно как драйвер для наушников. Для колонок сойдет.

[svas 607 6 Тракты]

0,06 и 101дБ, но все равно не понравился именно как драйвер для наушников. Для колонок сойдет.

вы опять про цифровой усилитель. У меня есть кстати портативный усилитель с UcD схемой, типа qables iqube v1 v3, никакой разницы между усилителями глубокого класса А нет, кроме лучшего контроля нижнего баса (инфра) и большей динамики ВЧ

Изменено 21 апреля, 2014 пользователем svas

[8street 393]

UCD не цифровой усилитель?

[svas 607 6 Тракты]

UCD не цифровой усилитель?

обычный цифровой усилитель

UcD (нет "жестких" цифровых фильтров до и после, есть только выходной фильтр, нет аналогово-цифрового преобразования, нет внешнего клока цифрового сигнала, нет нестабильных характеристик на выходе и т.д.)

Насколько UcD класса D лучше чем класс АВ (глубина обратной связи 25-30дб, у класса АВ 60-70дб) http://rlu.ru/Vom

Суть технологии NCore дополнительные корректировки для уменьшения КНИ (сравнение с треугольным сигналом высокой частоты) и компенсации шума (вплоть до незначительных величин)http://rlu.ru/Vpk

Изменено 23 апреля, 2014 пользователем svas

[MS audio laboratory 179]

Покажите электрическую схему цифрового усилителя. Очень хочу посмотреть)

[svas 607 6 Тракты]

Покажите электрическую схему цифрового усилителя. Очень хочу посмотреть)

Изменено 23 апреля, 2014 пользователем svas

[Melsig 1 080]

для хешек мысль интересная, хотел бы послушать и посмотреть, что выйдет.

[MS audio laboratory 179]

Покажите электрическую схему цифрового усилителя. Очень хочу посмотреть)

Это структурная схема усилителя класса D. Никакой он не цифровой, а импульсный. На входе аналоговый сигнал, на выходе тоже. Внутри ШИМ-преобразователь и усилитель мощности в режиме классе D.

Изменено 30 апреля, 2014 пользователем MS audio laboratory

[svas 607 6 Тракты]

Вот кстати мой недорогой китайский усилитель:

Изменено 27 июня, 2014 пользователем svas

[Максим_В. 81]

Хочу поменять потенциометр

Лучше примените релейный регулятор громкости лестничного типа.Хоть толк будет



А какие еще варианты есть? Я так понимаю, для HE-4, что-то лучше этих микросхем(и Класса AB) нет смысла использовать, не те наушники.

да вроде я тут давал схему усилителя как раз для таких наушников.ток покоя 100ма .Прожует любые,самые тупые наушник в смысле чувствительности.Несколькими страницами ниже.Хотя и моя композитная схема на ЛТ1210 тоже с успехом раскачает их.

офф давно я тут не был

[svas 607 6 Тракты]

Лучше примените релейный регулятор громкости лестничного типа.Хоть толк будет

И какой регулятор громкости лестничного типа туда влезет? размеры корпуса усилителя 9.5см (10см с ручкой реглировки громкости) х 6.5см х 2.3см

Изменено 2 мая, 2014 пользователем svas

[Максим_В. 81]

Лучше примените релейный регулятор громкости лестничного типа.Хоть толк будет

И какой регулятор громкости лестничного типа туда влезет? размеры корпуса усилителя 9.5см (10см с ручкой реглировки громкости) х 6.5см х 2.3см

разве сигнальные реле не миниатюрны?

[svas 607 6 Тракты]

разве сигнальные реле не миниатюрны?

привидите пример что можно сделать

[Максим_В. 81]

разве сигнальные реле не миниатюрны?

привидите пример что можно сделать

пару страниц назад был такой регулятор,при переводе на смд-элементы габариты уменьшаются . Хотя придется извратиться

Есть еще вариант.применить Дасты

Изменено 2 мая, 2014 пользователем Максим_В.
