ABC-Edel - конвертер и все что с ним

[Vitali 14]

Имею Эдель NMR уже почти 5 лет и очень доволен качеством звука.

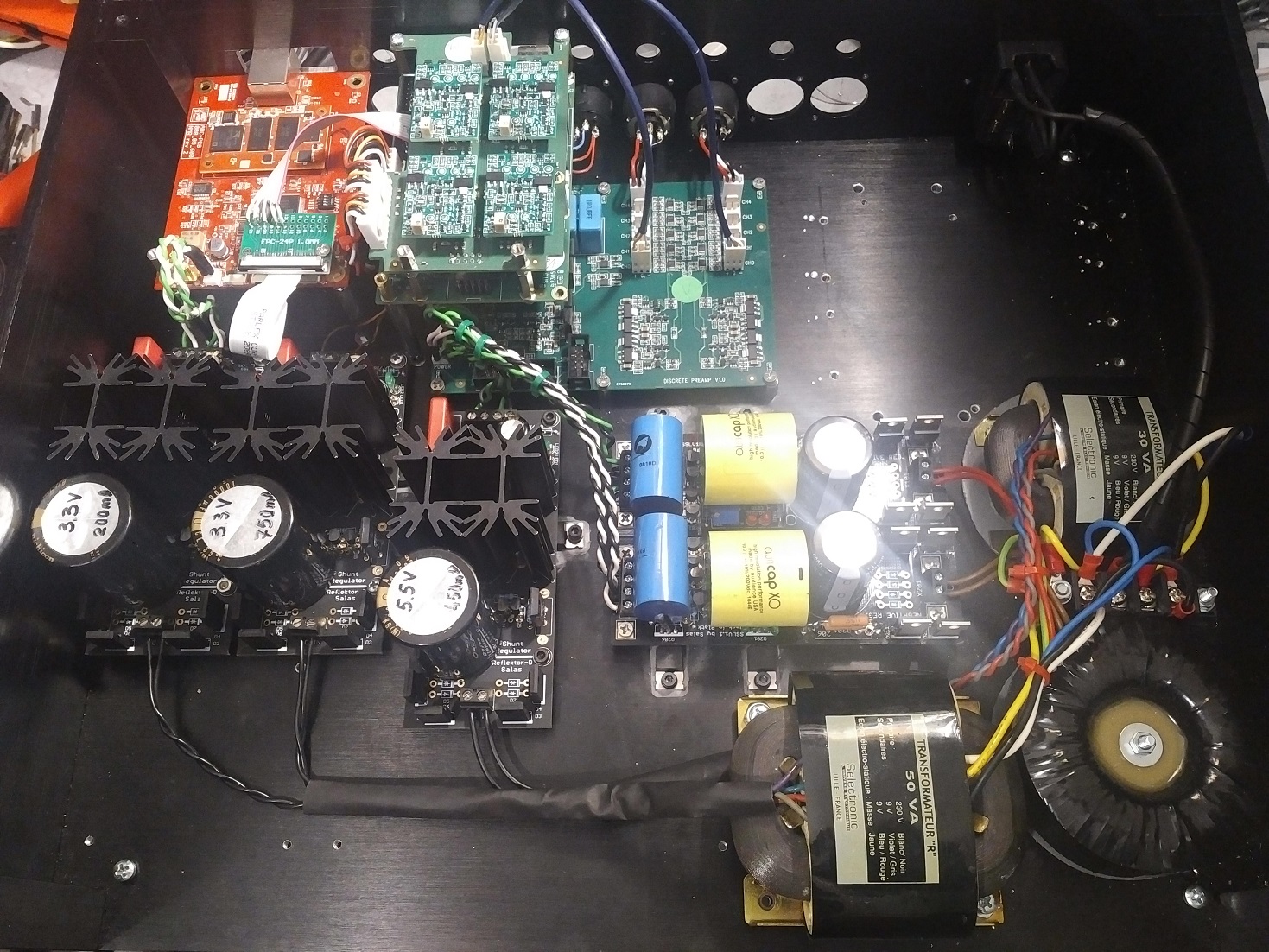

Но особено улучшилось в последний месяц , после того как сделал отдельное питание на модуль MR-MOD (PSU Salas Reflektor -D )

Очень глубокий басс , нет никакой усталости от прослушивания , полная тишина в паузах (раньше на тех же записях был слышен тихий фон).

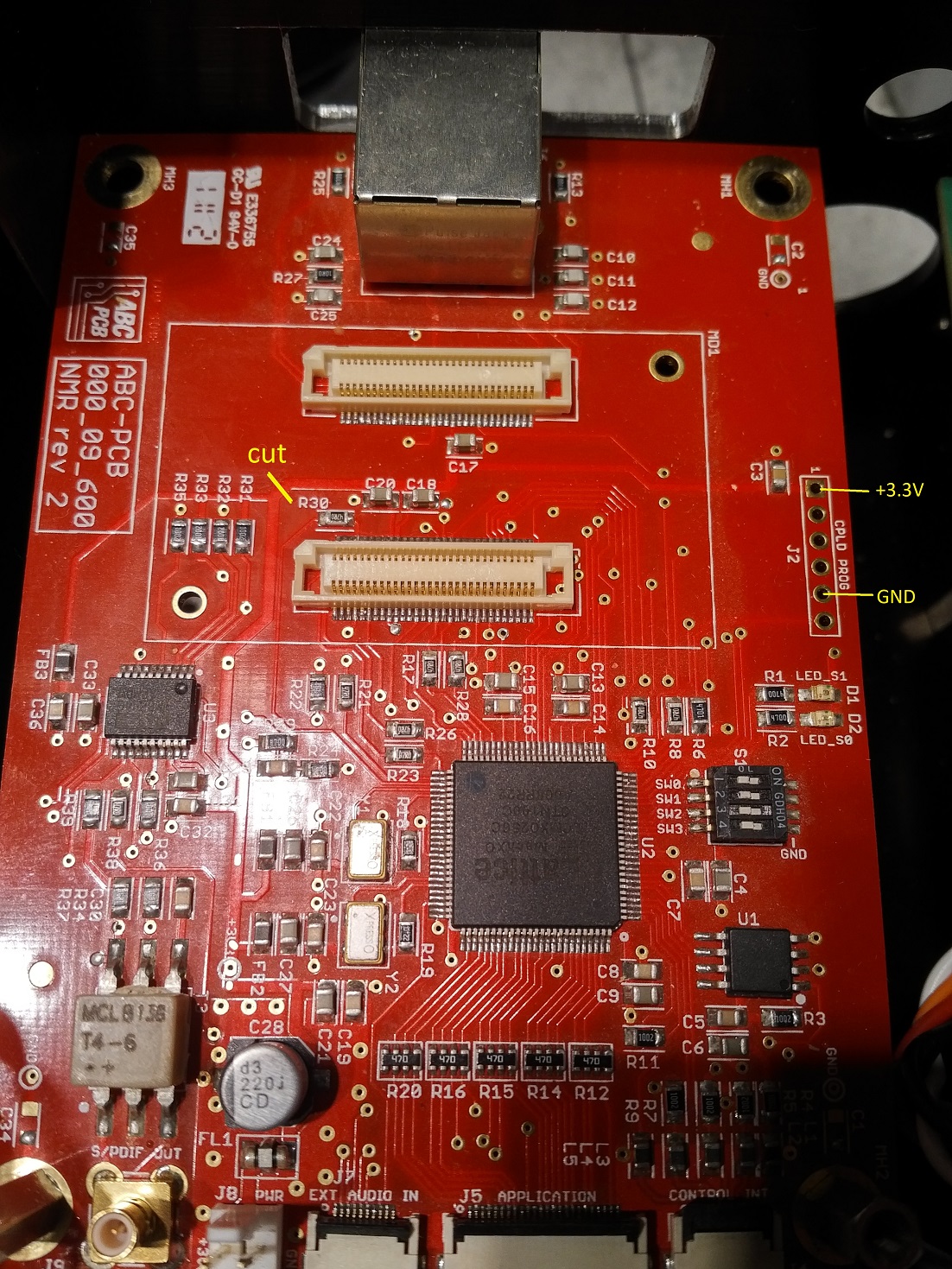

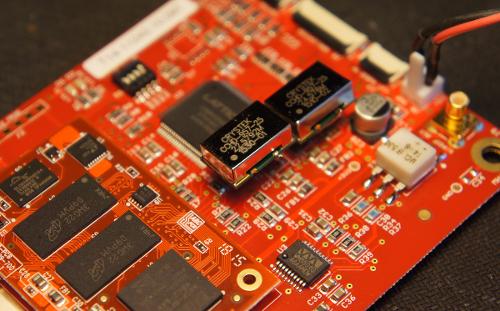

И очень поражает вокал , кристально чистый и натуральный. Все это меня заставило попробовать поменять родные Clock на Crystek 997 .

Об этом я прчитал на одном форуме ( фото прилагается) , говорят что звук сильно изменился в лучьшею сторону.

Просьба подсказать , есть смысл на новые кварцы подать отдельное питание от качественного PSU ? Спасибо

[ff2005 76]

если используешь spidif , питать клоки от своего бп вплоть до индивидуального трансформатора , смысл есть.

клоки можно было реализовать на кросплатке , все необходимые сигналы есть на разьеме 24-pin.

р.s/ в Salas Reflektor -D можно "поиграться с "выходным" конденсатором +R на выходе бп, ( красная вима) тип и номинал.

Изменено 11 января, 2018 пользователем ff2005

[Vitali 14]

если используешь spidif , питать клоки от своего бп вплоть до индивидуального трансформатора , смысл есть.

клоки можно было реализовать на кросплатке , все необходимые сигналы есть на разьеме 24-pin.

р.s/ в Salas Reflektor -D можно "поиграться с "выходным" конденсатором +R на выходе бп, ( красная вима) тип и номинал.



Я использую только I2S . Значит , в этом случае , нет смысла в отдельном питании кварцев?

[angnkn 333]

@Vitali,



#1458

[Vitali 14]

@Vitali,



#1458



Спасибо, Андрей !

Изменено 12 января, 2018 пользователем Vitali

[ff2005 76]

если используешь spidif , питать клоки от своего бп вплоть до индивидуального трансформатора , смысл есть.

клоки можно было реализовать на кросплатке , все необходимые сигналы есть на разьеме 24-pin.

р.s/ в Salas Reflektor -D можно "поиграться с "выходным" конденсатором +R на выходе бп, ( красная вима) тип и номинал.



Я использую только I2S . Значит , в этом случае , нет смысла в отдельном питании кварцев?

немного не так.

смысл в хорошем питание клоков есть всегда.

другое дело при I2s , возможен внешний мастерклок из цапа.

по картинкам не понять, используются клоки что на плате NMR.

при спидиф понятно используются.

Изменено 12 января, 2018 пользователем ff2005

[Адам 1 042]

Задам вопрос немного не по профилю ветки, за что прошу меня простить, но именно здесь сосредоточен весь потенциал форума в плане вопросов чистого питания. Хочу найти DC-DC конвертер, что бы запитать его с 12 В линии ЛБП для питания 5 В линии PPA USB карты. Задачу дополнительно улучшить характеристики тока. Что лучше посмотреть, вопрос стоимости не вопрос, нужен бескомпромиссный вариант.

Изменено 14 января, 2018 пользователем Адам

[ff2005 76]

Задам вопрос немного не по профилю ветки, за что прошу меня простить, но именно здесь сосредоточен весь потенциал форума в плане вопросов чистого питания. Хочу найти DC-DC конвертер, что бы запитать его с 12 В линии ЛБП для питания 5 В линии PPA USB карты. Задачу дополнительно улучшить характеристики тока. Что лучше посмотреть, вопрос стоимости не вопрос, нужен бескомпромиссный вариант.

встречный вопрос,

почему dc-dc?

[Адам 1 042]

Задам вопрос немного не по профилю ветки, за что прошу меня простить, но именно здесь сосредоточен весь потенциал форума в плане вопросов чистого питания. Хочу найти DC-DC конвертер, что бы запитать его с 12 В линии ЛБП для питания 5 В линии PPA USB карты. Задачу дополнительно улучшить характеристики тока. Что лучше посмотреть, вопрос стоимости не вопрос, нужен бескомпромиссный вариант.

встречный вопрос,

почему dc-dc?

Есть ЛБП HD PLEX, мощности его более чем достаточно, есть 2 свободные линии на 12В и регулируемая 5-19В, думаю целесообразней всего задействовать этот БП или же лучше использовать БП с нуля?

[safary147 320]

Не вопрос.)

[Адам 1 042]

Спасибо, Друзья! PPA карта хочет 3А, наверно это избыточно. А на любой стаб можно подавать постоянный ток?

[Адам 1 042]

А SuperTeddyReg продается уже в собранном виде, на сайте как то не понятно?

[Urez 2 505]

А SuperTeddyReg продается уже в собранном виде, на сайте как то не понятно?

продается по-моему, знакомый брал.

[ff2005 76]

А SuperTeddyReg продается уже в собранном виде, на сайте как то не понятно?

в собранном.



Р/s

по бп для ППА4

0.8А при старте потребляет осхо

+ сколько потребляет внешнее устройство (входная часть конвертора/цапа) от0А до 0.5а

Изменено 16 января, 2018 пользователем ff2005

[Адам 1 042]

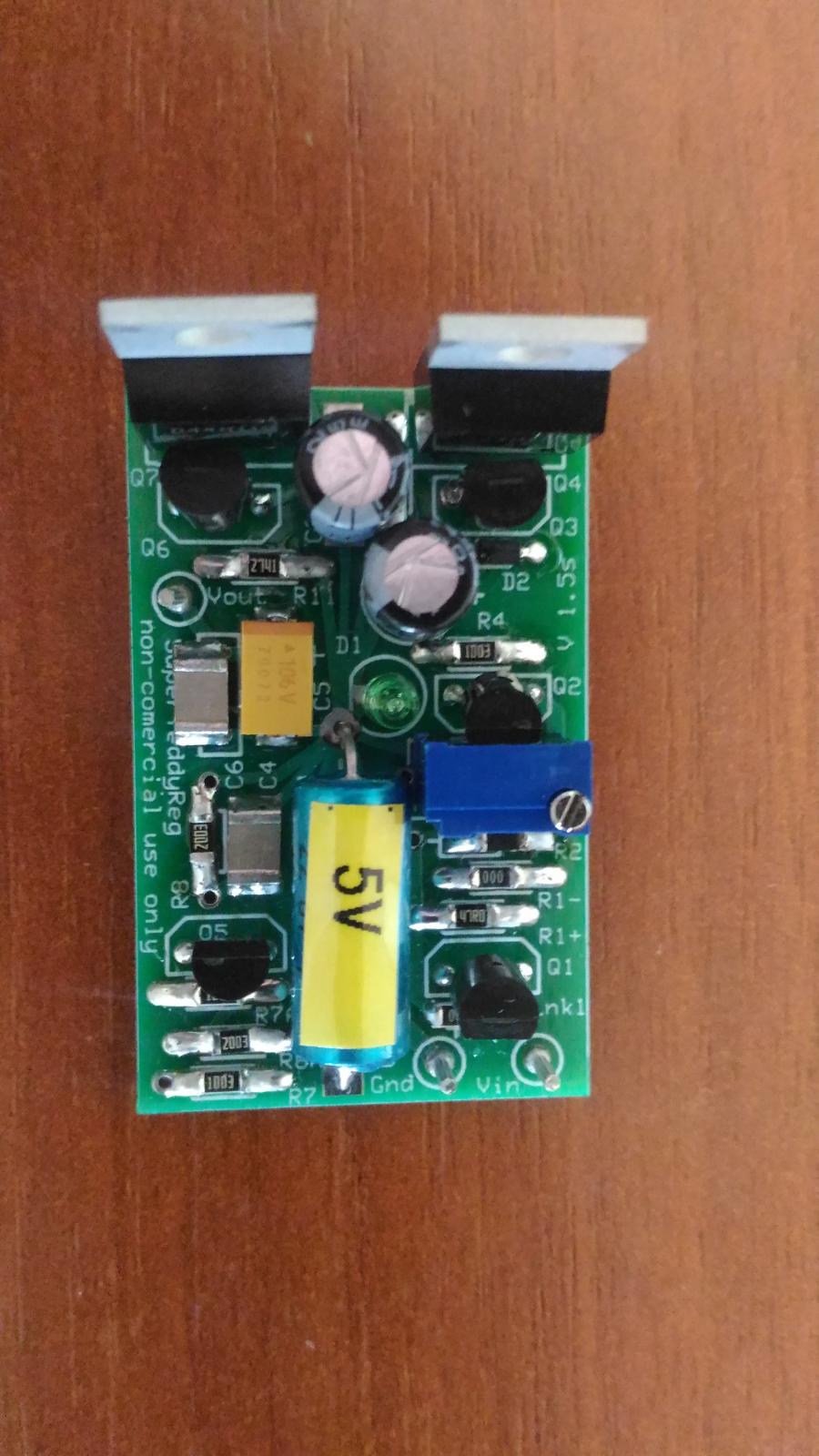

Уважаемые коллеги! Пришел SuperTeddyReg не могу понять куда что паять - как понимаю Vin и GND - это вход, а Vout - это выход, но куда паять вторую землю или использовать тот же контакт, что и на входе? Прошу помочь, что бы ничего не испортить.

Изменено 31 января, 2018 пользователем Адам

[Lukich 1 496]

Используй тот же.



А где там плате V out?

[Urez 2 505]

@Lukich, "перед" надписью на плате SuperTeddyReg...

[Адам 1 042]

@Lukich, огромное спасибо! Выход слева возле Q6

[Lukich 1 496]

Ага, вижу. Ну да, больше общего вывода нигде нет, значит смело подрубай к одному выводу и вход и выход (общий, землю).

[angnkn 333]

@Адам,

Заранее извиняюсь, но судя по заданному вопросу, Вы плохо представляете как эта плата работает.

Вы посчитали какое надо подать напряжение на вход? Нужен ли теплоотвод (радиатор) от транзисторов?

Если теплоотвод нужен, то понимаете, что надо изолировать корпуса транзисторов друг от друга?

Конечно "безумству храбрых поем мы песню", но...

Не лучше ли обратится к какому-либо мастеру для изготовления БП?

[Адам 1 042]

@Адам,

Заранее извиняюсь, но судя по заданному вопросу, Вы плохо представляете как эта плата работает.

Вы посчитали какое надо подать напряжение на вход? Нужен ли теплоотвод (радиатор) от транзисторов?

Если теплоотвод нужен, то понимаете, что надо изолировать корпуса транзисторов друг от друга?

Конечно "безумству храбрых поем мы песню", но...

Не лучше ли обратится к какому-либо мастеру для изготовления БП?

про изолировать не знал, просто прикрутил их на корпус, видимо поэтому ничего не работает, как только отсоединяю от корпус то загорается индикатор. PPA карта могла при этом сгореть? Уже все перепаял теперь думаю как вернуть как было. Еще конденсатор SMD на PPA карте оторвал, его же можно заменить на обычный?

Изменено 1 февраля, 2018 пользователем Адам

[angnkn 333]

@Адам,

Прикрутив без изолятора транзисторы Вы закоротили Q4 и подали напряжение питания напрямую на второй каскад. Скорее ничего страшного не произошло. Не думаю что РРА сгорела. Там же 5В питания. От молекса компьютера запитайте и проверьте.

Конденсатор можно заменить на обычный. Только полярность не перепутайте и напряжение.

Сам регулятор, если он на 5 В, можно проверить подключив на выход сопротивление 15-20 Ом на 2 Вт. Замерьте напряжение или если нагреется быстро, то рабочий. Если холодный или пойдет дым то увы (.

[Адам 1 042]

@angnkn, спасибо! Процесс весьма увлекательный ,если ничего не спалил, то и результат думаю будет.

[Mix-Mix 0]

Есть новости от авторов EDEL из Engineered - Александра Лаванши.



We are designing a new one which brings several improvements: very low noise voltage regulators, better oscillators, better SPDIF transformers, AES/EBU output. I expect this new USB interface to be in production within 3 months.



Это повод ждать очередное удачное решение от замечательных инженеров.



К сожалению мне нужна была USB плата именно прошлой версии и в продаже с сайта их уже сняли, стоков нет.

Если у кого то будет желание продать свой экземпляр, напишите мне, договоримся.

[Oceiros 0]

Кто владелец NRM, подскажите. На устройствах с iOS (ипад например) эдельку видно как стандартное устройство вывода звука?

Ну, например, по usb подключив любой ЦАП, видно и система типа перенаправляет вообще все звуки туда (на ЦАП).

Вот так выглядит примерно:



А для NRM так же это работает?

(или только через upnp-apps выводиться?)

Изменено 6 августа, 2018 пользователем Oceiros
