ABC-Edel - конвертер и все что с ним

[vitta77 820]

Подключи через простой порт USB, если все нормально ищи причину в сотм, может питание (+5В) не подает на едельку

За одно посмотри какая прошивка на Едель, на подключение это не влияет, но звук с поледеней гораздо лучше

[Ванька 179 2 Тракты]

Прошивка последняя, играет от мамки на ура, но хочется от Сотма (не зря-ж купил). Не могу понять в чём может быть причина "не установки" дров именно через этот Сотм? И неважно стоят ли драйверы уже в системе или нет: воткнул в USB сотма и тут-же девайс становится новым устройством, которому нужны драйвера.

[Адам 1 042]

Прошивка последняя, играет от мамки на ура, но хочется от Сотма (не зря-ж купил). Не могу понять в чём может быть причина "не установки" дров именно через этот Сотм? И неважно стоят ли драйверы уже в системе или нет: воткнул в USB сотма и тут-же девайс становится новым устройством, которому нужны драйвера.

а подпись драйверов отключена в виндовс? Без этого дрова на Эдель не встают и используются виндовсовские драйвера с ограничениями

[onto_log 174]

И неважно стоят ли драйверы уже в системе или нет: воткнул в USB сотма и тут-же девайс становится новым устройством, которому нужны драйвера.

Какая ошибка выдается при попытке установить драйвера от Edel? Принудительную установку пытались сделать?

[Ванька 179 2 Тракты]

Ошибок как таковых нет. Дрова автоматом не встают при подключении устройства (Эдель) к Сотму. Причём устройство распознаётся корректно. А если принудительно установить драйвера, то в свойствах устройства ошибка и всё равно не работает. Впрочем, стоит отметить, что сижу на WinXP. Попробую на днях поставить на Win7. Возможно дело в машине.

[Адам 1 042]

@Ванька, как называются дрова на Эдель в диспетчере задач? Возможно нужно все же включить установку неподписанных драйверов

[Victor K 54]

Влияние сетевых шнурков практически из другой оперы. По сетевому идёт "чистая" переменка, практически шум. Шумовая составляющая (именно она определяет "окрас", "голос" аккумулятора) в аккумах есть, очень маленькая по амплитуде (до 5 микровольт), но широкая по спектру и зависит от потребления. В питании маломощных цепей её однозначно лучше давить.

В питания ОУ поставил дроссели, но разницы в сравнении с 10 ом резисторами не услышал.

Для себя делаю вывод: Если поставить после аккума 10 Ом и емкостину, то станет хорошо! Хорошо, проверю (на СОтМ)...

[Ванька 179 2 Тракты]

Проблема была решена заменой ОС на win7. На ХР SoTM не пашет как нужно. В итоге звук потрясающий. Хотя яркости стало больше с приходом в систему Эделя.

Изменено 20 июня, 2015 пользователем Ванька

[safary147 320]

Проблема была решена...

Сам спросил,

чам ответил.)

Замечательно!

Питание как организовано у Эдельки?

+ 5В от Сотма берется?

Изменено 21 июня, 2015 пользователем safary147

[Ванька 179 2 Тракты]

@safary147, пока питается от Сотма, да. Но в будущем планирую отдельно питание подавать. Вообще Хегель отлично раскрылся. Раньше-то и не его будто слушал.

[safary147 320]

@Ванька,

Еще вопросик,

может немного не в тему.

Связка Эдель - Ямамото - ДТ911.

Впечатление от звучания Баеров?

Бас, высокие, сибилянты?

[Ванька 179 2 Тракты]

Надо будет на работу захватить 911-ые, но пока не удаётся. Наверное в пятницу, если не позабуду, послушаю.

[Andrey23 18]

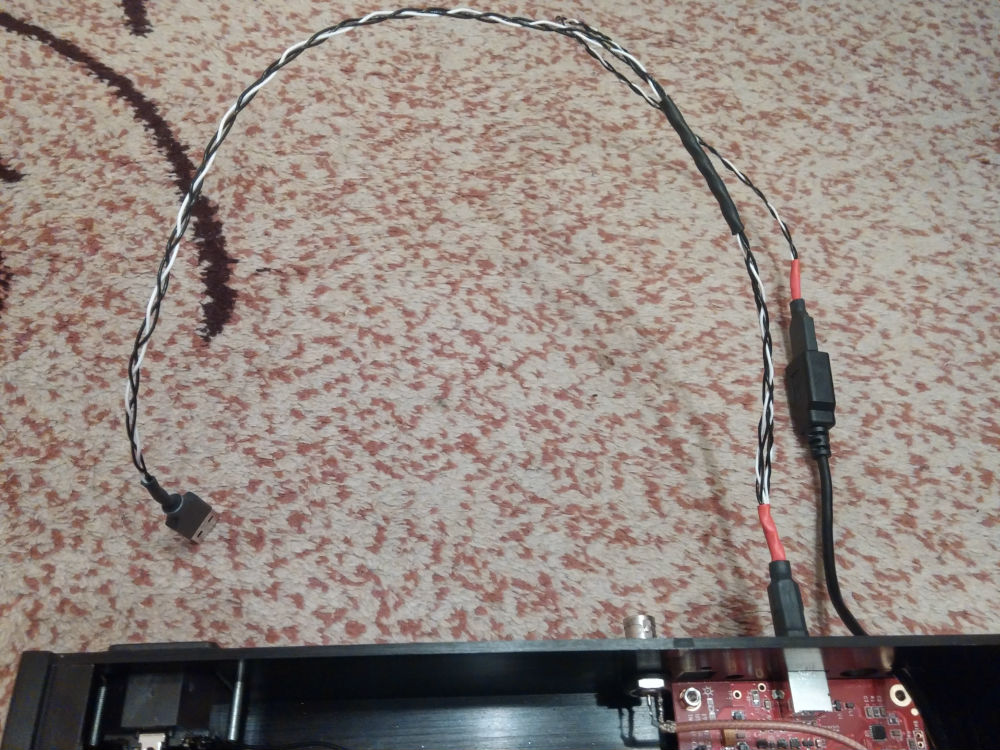

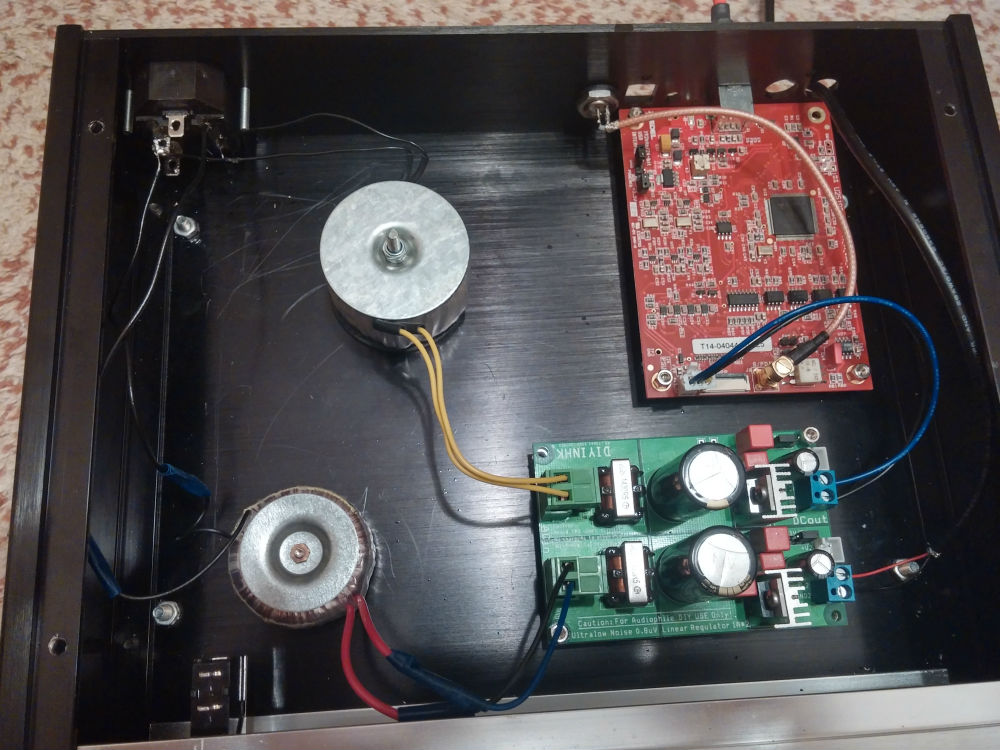

Наконец собрал блок питания на LT3042 для Edel - http://www.diyinhk.c...33v5v-1ax2.html и установил в новый корпус.

Но разницы в звучании по сравнению с 5V-3.3VReg Board и батарейным питанием нет.

Так-как в блоке питания 2 линии, попытался со второй линии на 5В подать питание на вход Edel через раздвоенный USB-кабель - http://www.audiocadabra.com/blog/category/optimus-dual-headed-usb-cables/ где 2 отдельных входа, один только для данных, второй только питание. Но при таком подключении Edel не определяется TinyMPD. Есть ли вообще смысл при внешнем питании Edel пытаться подменить питание в USB-входе?

Изменено 24 июня, 2015 пользователем Andrey23

[safary147 320]

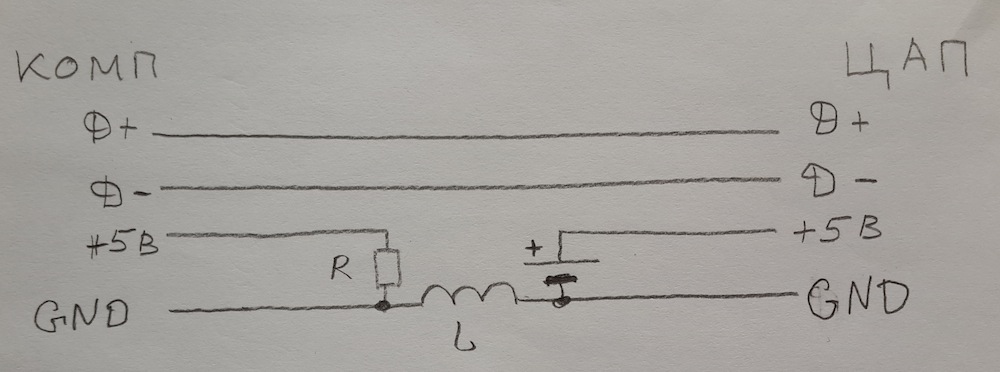

@angnkn схему постил,

резистор 100-200ом,

индуктивность 470мкГн.

[vitta77 820]

@Andrey23,

подавать +5В надо только на "ногу разъема" USB со стороны платы, изолировав ее со стороны шнура от внешнего +5В, при этом массы не разрываем. Как там TinyMPD определяет не скажу, но при разорванной массе даже винда не определит АВС.

[Andrey23 18]

@vitta77,

Спасибо. Прозвонил кабель, действительно земля со стороны источника не подключена. Придется переделывать кабель.

[angnkn 333]

@Andrey23,

Для полного феншуя, поставьте вместо сетевого гнезда вот такой фильтр. Все провода свейте друг с другом и сделайте максимально короткими.

[angnkn 333]

@vitta77,

Спасибо. Прозвонил кабель, действительно земля со стороны источника не подключена. Придется переделывать кабель.

Я делал кабель из двухпарной витой пары. На 3-метровом кабеле работает отлично.

Изменено 24 июня, 2015 пользователем angnkn

[Andrey23 18]

@Andrey23,

Для полного феншуя, поставьте вместо сетевого гнезда вот такой фильтр. Все провода свейте друг с другом и сделайте максимально короткими.

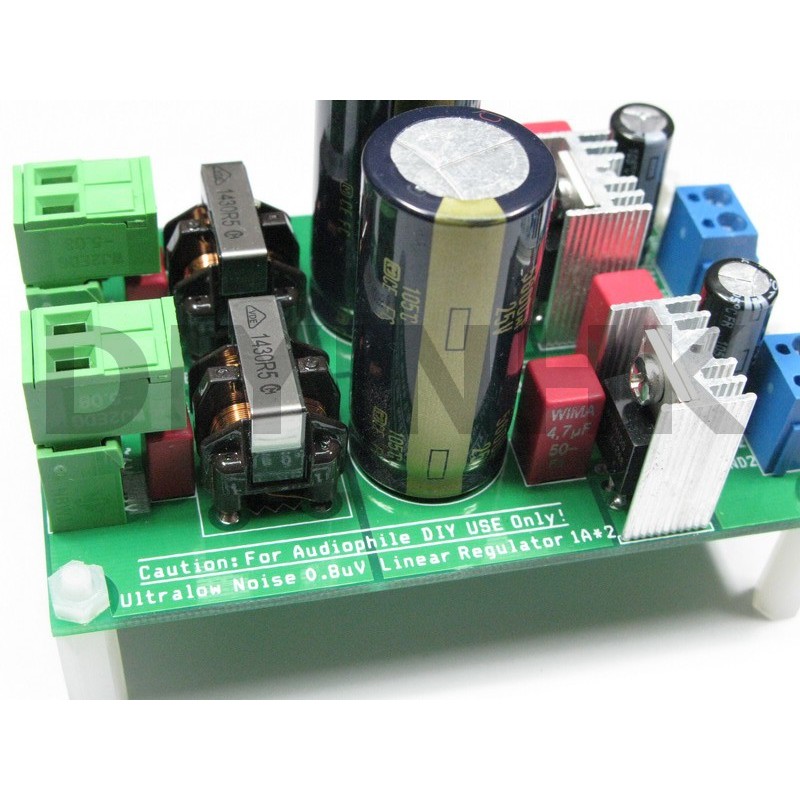

В блоке питания уже есть EMI фильтр Murata

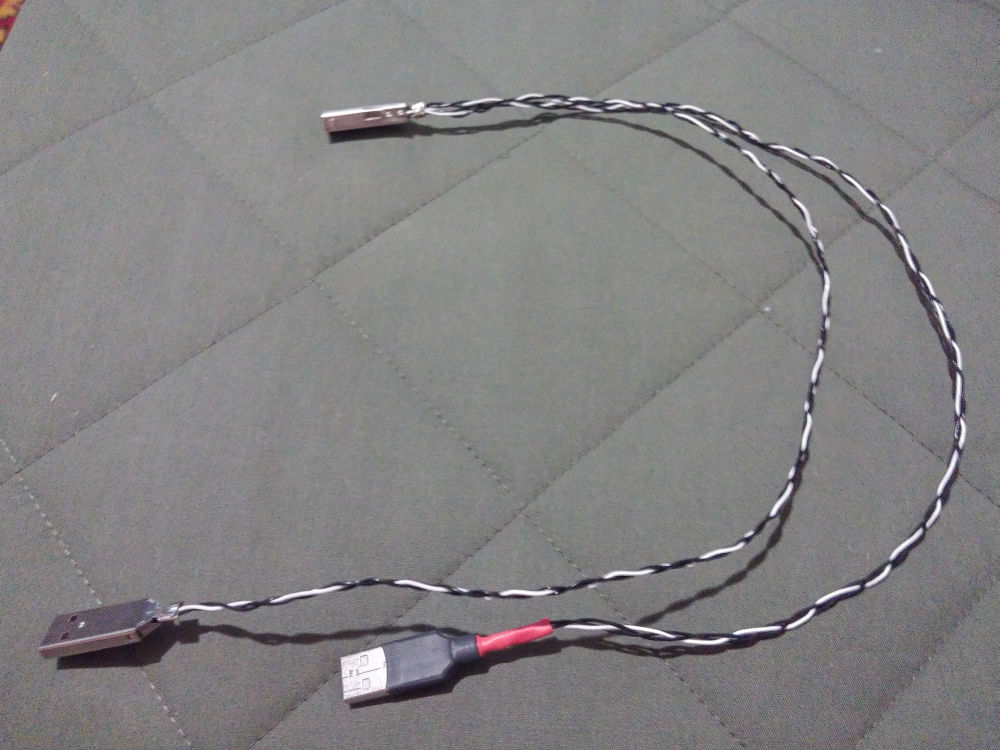

USB кабель уже перепаял. В разъеме который должен подключатся к источнику были распаяны только 2 и 3 контакт (Data +-). После распайки земли Edel стал распознаваться в TinyMPD.

[angnkn 333]

@Andrey23,

Для полного феншуя, поставьте вместо сетевого гнезда вот такой фильтр. Все провода свейте друг с другом и сделайте максимально короткими.

В блоке питания уже есть EMI фильтр Murata

Входной фильтр точно не помешает. У него немного другая функция.

В цепь земли можно еще поставить индуктивность.

[sajum1975 71]

В цепь земли можно еще поставить индуктивность.

@angnkn, скажите, какая величина индуктивности будет оптимальной?

[angnkn 333]

В цепь земли можно еще поставить индуктивность.

@angnkn, скажите, какая величина индуктивности будет оптимальной?

Не могу сказать про оптимум, но думаю сотен микрогенри вполне хватает, чтобы существенно ослабить ВЧ помехи.

Я ставил в переходники и кабели такие катушки.

Тут еще играет роль максимальный ток через катушку и ее активное сопротивление.

[angnkn 333]

В соседней ветке при обсуждении платы PPA возникла одна идея.

Продублирую сообщение:

...для владельцев ноутбуков.

Есть такие штуки типа ORIENT EX3U2L (найдете в гугле, т.к. ссылки запрещены)

У нее два 3.0USB порта, чип тот же-NEC, и гнездо для внешнего питания.

По идее должна улучшить вывод потока на конвертер, а если и внутреннее питание заменяется на подключение внешнего, то вообще будет айс!

Цена в Никсе за такую штуку всего 650р.

Т.к. у меня МАК, то мне это не подойдет, а вот виндоводам возможно и пригодится.

Для справки: РРА сделана на том же NECовском чипе, что и этот ориент, только добавлен клок с питанием.

[ZOZIM 58]

Для справки: РРА сделана на том же NECовском чипе, что и этот ориент, только добавлен клок с питанием.



Вотименно ключевое слово добавлен клок с питанием.

Сравнивать с стандарными адаптерами USB3/0 нестоит ,ничего общего ПО ЗВУКУ.

До РРА таким адаптерам как до луны!



Типа аналог этого ORIENT EX3U2L давно обсужденный для шины PCI-E

ST-LAB U-710 PCI-EX1.На нековском чипе.

С внешним питанием от линейного Б.П. есть небольшие улучшения от встроенного но неболее.

С РРА несравнить.Пользовал и то и РРА и Сотм юсб.

Изменено 26 июня, 2015 пользователем ZOZIM

[angnkn 333]

@ZOZIM,

Ну что Вы так взбодрились?

Я не сравниваю с РРА, я сравниваю со стандартным ЮСБ выходом.

Возможно на Вашем компе улучшения от 710-й были не значительные, но по другим отзывам на этом форуме изменения в звуке вполне существенные.

И в конце концов это просто идея и я ничего не утверждаю.

Стоимость проверки этой идеи мизерная. Кто захочет тот попробует.

И результат может быть на разных ноутах - разный.
