Оцените качество собранного усилителя?

[Jaster 634 5 Тракты]

Автор "клона" молодец.. чо. За свои 1000р оно играет наверняка просто отлично..

В этой схеме ИМХО конденсаторы питания и резисторы не так важны, хотя конечно более качественные детали улучшат звук. Я бы предложил такой вариант в качестве компового усилка для наушников.. как раз влезет вместо CD привода в комп. )

[Fireblade 951]

Хорошие конденсаторы это хорошо но 1000мкф после моста маловато. По вольтажу на 25В тоже маловато может оказаться, тут желателен запас.

[Jaster 634 5 Тракты]

В оригинале 4700мф после моста.

[elaptev 14]

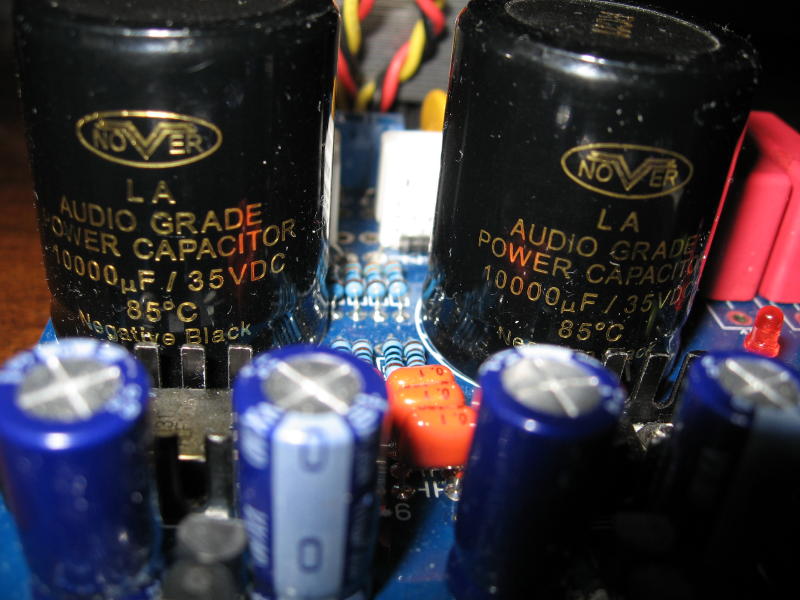

У меня после моста 10000мкф.И красная WIMA на входе.

[sersad 8]

Апну тему. Случайно наткнулся на неё и увидел как обсуждают моё хобби.

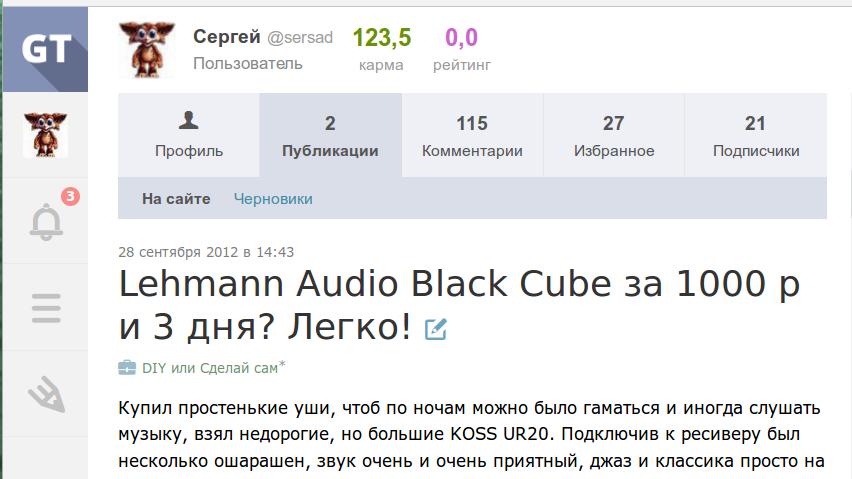

Да я и есть тот самый автор клона на сайте хабр (теперь на гиктаймс)

пруф ниже что я автор



Усилок работает до сих пор. Готов ответить на вопросы.

[sersad 8]

приведу ключевую цитату из статьи, так как понял что статью никто толком не читал, но косточки мне "перемыли"

На качество оригинала не претендую, но и не считаю что получившийся усилитель плохим. Играет он очень хорошо. Приличные уши обещали дать для сравнения. Источник Asus Xonar D1.

Уши на прослушивание брал Shure SRH440.



далее для обсуждающих детали

Транзисторы подобраны по коэффициенту передачи комплиментарными парами и они одинаковы в обоих каналах. Перебрал несколько пакетов с ними в радиомагазине.



Все сопротивления подобраны с точностью менее 1% или даже лучше.



Входные конденсаторы K73-17+ слюдяные

Остальные конденсаторы не оказывают на усилитель влияния который можно измерить инструментальными способами.



Пришлось поменять емкости по питанию перед стабилизаторами с 4700 на 10 000 около OPA2134 c 470 на 4700 мкФ



По обсуждению деталей, особенно резисторов, вы думаете что тепловой шум или их несущественная индуктивная составляющая сможет оказать влияние на звук. Проанализирйте схему и предоставьте измерения или пруфы что это так.



Помнится у этого усилка выходила новая серия, где производитель поставил золотые плавкие вставки (в быту предохранители).



Трансформатор нормальный тор пропитаный лаком и родом из венгрии. Был скручен с какого то промышленного усилка. С него питались преды.





ЗЫ Все активные компоненты в точности такие же что и в оригинале, или вы думаете что в оригинал ставят какие то другие детали обмазанные соплями девственниц с горы Фудзияма?

Изменено 2 марта, 2016 пользователем sersad

[Stasas1 23]

Ну неужели , самый главный виновник споров объявился . Мой вам респект , за проделанную работу.

[sersad 8]

@Stasas1, спасибо, да это я и есть))) вчера искал свою статью на чужом пк дабы показать что можно быстро запилитьи попал на этот форум. Был удивлен.

[zAg 3 251]

@Stasas1, спасибо, да это я и есть))) вчера искал свою статью на чужом пк дабы показать что можно быстро запилитьи попал на этот форум. Был удивлен.

Долго же Вы сюда "забредали", почти 3.5 года прошло с последнего сообщения здесь.

[Stasas1 23]

[Jaster 634 5 Тракты]

Норм подход.

[Lukich 1 496]

Хорошо хоть кто-то что-то своими руками делает, а не бумажки с места на место перекладывает или пивас под футбол)))

[zAg 3 251]

Хорошо хоть кто-то что-то своими руками делает, а не бумажки с места на место перекладывает или пивас под футбол)))

Теперь, в данном случае, правильно говорить, делал. Всё таки уже, как три с лишним года прошло. А после начала кризиса, вообще мало кто радует своими сборками, того же Куба и прочих, кроме нескольких, постоянных, форумчан. Раньше "повеселее" было, частенько, кто-то выкладывал очередную, свою, сборку того-же Куба и все радовались, что есть ещё творческие люди в стране. А теперь, всё больше пиво....

[sersad 8]

Не не делал, а делаю. У меня процесс от кризисов не зависит.

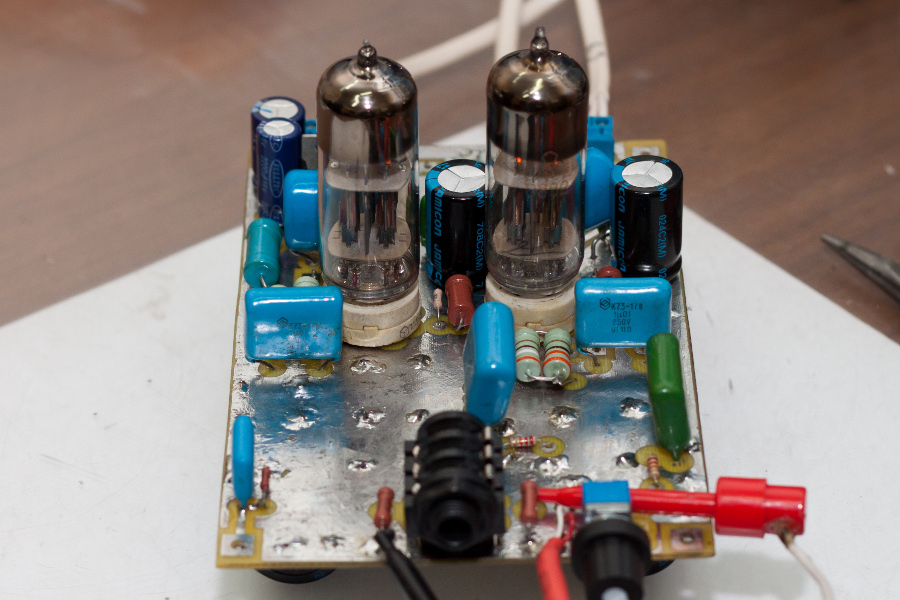

Вот например из недавнего, все ждет когда до корпуса руки дойдут

Это на 6Н6П

Без трансформаторный выход

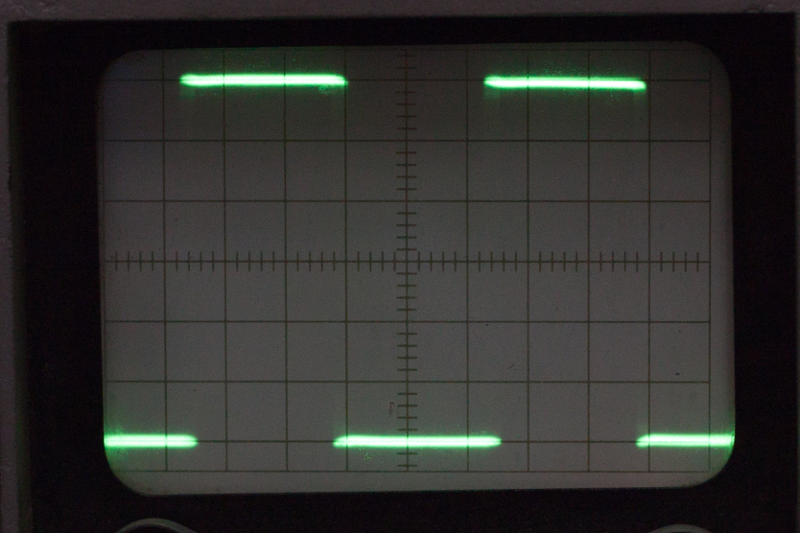

осциллограмма прямоугольника 2 кГц, фронт чуть задран из-за самодельных щупов. На ТДС-5М играет волшебно.

Изменено 4 марта, 2016 пользователем sersad

[zAg 3 251]

На ТДС-5М играет волшебно.

У Вас, ещё ТДС-5М живы? Ну я бы не сказал, что у них звук волшебный.

[Jaster 634 5 Тракты]

Лампы 6н6п кондер не перегревают?

[Soviet_Man 5 469]

У Вас, ещё ТДС-5М живы? Ну я бы не сказал, что у них звук волшебный.



У обычных ТДС-5 он и вправду волшебнее Хорошие наушники.

[sersad 8]

Лампы 6н6п кондер не перегревают?

греют, в корпусе планирую экран поставить на нижнюю часть ламп.

[Jaster 634 5 Тракты]

Если до 60, то это даже хорошо.
