Усилитель «Семигор» И. Семынина

[+A.M.+ 213]

Слушал этот усилитель у его хозяина.Хорошо играет,понравилось в связке с Сенхами 600.Цена нормальная.

[ssirman 35]

в связке с Сенхами 600

хм, но ведь он придуман для низкоомных наушников...?

[+A.M.+ 213]

Синергия))

[Максим Варламов 13]

@bzx, Мне кажется, что вы что то не договариваете

[Mopo3ko 298]

@Максим Варламов, думаю договаривает, годный усилитель)

Сегодня как раз был у Danfi, посидели-пообщались, послушали разные наушники в т.ч. и на этом семигоре. Звучит детально, с соньками MA900 отлично спелся, без размазанности.



Сенхайзеры HD600-ые на нём тоже послушал, как бы это странно не показалось, но связка получилась вполне синергичная, чуть темноватая (но это на мой вкус, т.к. мои уши уже приросли к светлому окрасу 960го, да и все наушники основные "на светлой стороне", так что, думаю, она скорее нейтральная). Более того, я почти не слышал -и это со стоковым кабелем! - рупорного окраса 600-ых, который меня так дико напрягал, то есть если вслушиваться он конечно был но в целом 600ки очень аналогово звучали. Наверняка это ещё заслуга ЦАПа (Chameleon AD1853 + Bolero), так или иначе - за шесть тысяч отличный усь, для низкоомов так вообще.

Изменено 16 ноября, 2014 пользователем Mopo3ko

[hain 78]

Коммарады ! А озадачивался-ли кто-нибудь вопросом релейной защиты (с задержкой) либо иной выхода 2-канального семигора ? Дело в том что при включении/выключении ввиду присутствия конденсатора на выходе возникает переходной процесс с соответствующим импульсом на наушники (к примеру для моденных Sony MA900 ,3-вольтный импульс мало того ,что создает ну очень принеприятнейший щелчек при включении/выключении , еще и может убить наушники однажды

.

Возможно у меня этот эфект еще сильней из за лабораторного БП.

Тем не менее , какие мысли имеются косательно вопроса ?



---



Попутный вопрос . Хотел бы попробовать прикупить на вход чего -нить получше МГБЧ 4µF.

Есть варианты :

Audyn Cap Condensateur MKT Axial 250V 4.7 µF 1,90 €

Audyn Cap Condensateur MKT Axial 250V 8.2 µF 2,80 €

Mundorf MCAP Condensateur 250V 4.70µF 4,00 €

Mundorf MCAP Condensateur 250V 8.20µF 5,00 €

Jb Axial JFX Premium Met Polypropylene 400V 4.7µf 2,40 €

Jb Axial JFX Premium Met Polypropylene 400V 8.2µf 3,60 €

Wima MKS2 5mm.. 6.8µF Polyester 2,10 € (хотя этот вариант вызывает сомнение)

что из этого целесообразней прикупить при указаных ценах



аналогично с выходными электролитами...сейчас стоят в паралель на каджый канал 2 х 1000 µF К50-29 / 63 в (военка 92 года в нетропическом исполнении)

есть возможность купить Nichicon KZ Muse - 50V 1000µF 2,10 € за штуку ,то есть ,если праралелить 8,40 € - за комплект . Стоет-ли заморачиваться ,будет ли лучше чем К50-29?



Еще есть желание поменять советский проволочный резистор 18 ом на 10 ватный Mundorf MR10 либо прецезионный керамический DAYTON DNR 10W Надо ли?



Заказывать думаю тут http://www.audiophon...teurs-c-51.html , поэтому если из имеющегося ассортимента кто-то предложит что-то координально лучшее (пусть чуть дороже ),буду рад

Изменено 5 декабря, 2014 пользователем hain

[bzx 484]

hain, поставьте реле, влючив его через транзистор с электролитом с базы на корус и резистором с базы на питание.

[hain 78]

hain, поставьте реле, влючив его через транзистор с электролитом с базы на корус и резистором с базы на питание.

это решение будет защищать "уши"только при включении , при выключении нет.

[bzx 484]

@hain, Да, нужно поискать схему посложнее. Или сдвоенный тумблер, запирающий транзистор привыключении питания :-). Или запитать реле от отдельного выпрямителя с маленькими емкостями.

Изменено 5 декабря, 2014 пользователем bzx

[RomanSt 34]

Попутный вопрос . Хотел бы попробовать прикупить на вход чего -нить получше МГБЧ 4µF. Есть варианты : Audyn Cap Condensateur MKT Axial 250V 4.7 µF 1,90 € Audyn Cap Condensateur MKT Axial 250V 8.2 µF 2,80 € Mundorf MCAP Condensateur 250V 4.70µF 4,00 € Mundorf MCAP Condensateur 250V 8.20µF 5,00 € Jb Axial JFX Premium Met Polypropylene 400V 4.7µf 2,40 € Jb Axial JFX Premium Met Polypropylene 400V 8.2µf 3,60 € Wima MKS2 5mm.. 6.8µF Polyester 2,10 € (хотя этот вариант вызывает сомнение) что из этого целесообразней прикупить при указаных ценах аналогично с выходными электролитами...сейчас стоят в паралель на каджый канал 2 х 1000 µF К50-29 / 63 в (военка 92 года в нетропическом исполнении) есть возможность купить Nichicon KZ Muse - 50V 1000µF 2,10 € за штуку ,то есть ,если праралелить 8,40 € - за комплект . Стоет-ли заморачиваться ,будет ли лучше чем К50-29? Еще есть желание поменять советский проволочный резистор 18 ом на 10 ватный Mundorf MR10 либо прецезионный керамический DAYTON DNR 10W Надо ли? Заказывать думаю тут http://www.audiophon...teurs-c-51.html , поэтому если из имеющегося ассортимента кто-то предложит что-то координально лучшее (пусть чуть дороже ),буду рад

Замена входных разделительных конденсаторов дает самый большой прирост качества.

Но это сложный путь. Сколько людей, столько и мнений. Поэтому отпишусь только по известным мне конденсаторам (из перечисленного).

Audyn Cap - не пробовал, советовать не буду только поэтому. Точнее, не пробовал в "Семигоре". В остальном - прекрасные конденсаторы.

Mundorf MCAP - нормальный выбор. Разницу (в лучшую сторону) услышите.

Jb Axial - не пробовал.

WIMA - категорически нет! Для звука они не годятся. Очень утомительно "звучат". Услышите много шипения и свиста. В этом плане WIMA весьма похожа на отечественные К73-17.

Nichicon KZ Muse должен давать лучший звук, чем К50-29. По крайней мере, у меня так было всегда. Проблема К50-29 - их старость. Их замена на Nichicon или ELNA дает расширение сцены и более глубокие НЧ.

Замена резистора на 18 Ом (С5, скорее всего) особого эффекта не даст. Разве что ради успокоения поставьте. :-)

Все вышеперечисленное, естественно, мое личное мнение, основанное на опыте.

Изменено 5 декабря, 2014 пользователем RomanSt

[anryarty 21 3 Тракты]

На узкую дорожку ступаете. Ох уж этот выбор конденсаторов! Один раз послушав, и услышав улучшение над предыдущим, "заводишся" появляются мысли, а не взять ли Дуэлюнды... Кстати правильная мысль, если бы она достигла меня вовремя, я не потратил бы намного большую сумму, повторяюсь НАМНОГО, на поиски своего звука. Что еще важнее- потраченное время и меня и близких.



Насчет Семигора и МА900, у меня было точь в точь. Бабахало по ушам. Избавился- уменьшением емкости в питании до минимума( по спектру на 50, 100гц- минимуму, ну или просто на слух по отсутствию гудения в паузах), и применение эл.фильтра(умножение емкости).

PS. Перед Семигором 4.7мкф плёнки( у меня К73-16в), в фильтре после диодов 2200мкф.



Удачи.

Изменено 5 декабря, 2014 пользователем anryarty

[hain 78]

@bzx, Именно так нужна схема похитрей , подключение "ушей" с задержкой (пока выходной кондёр зарядится) - тривиальная задача , отключение несколько сложней ...Можно нагородить хитрый огород , но думаю есть простое решение.



Вообще странно что вопросом до сих пор никто не озадачивался .



@RomanSt, Спасибо

Самое прикольное что именно Jb Axial JFX Premium могут оказаться оптимальным решением :-) можно конечно попробовать взять все поэкспериментировать ))) не такие уж большие деньги по сравнению с золотыми мундорфами , но как то не хочется ...



@anryarty, Задача должна решаться именно подключкой/отключкой наушников при заряде/разряде вых.кондеров при вкл./выкл. питания .Реализовать плавную подачу питания за с 0-12 вольт (в купе с стабильностью и хорошей фильтрацией ) имхо сложней .

Изменено 5 декабря, 2014 пользователем hain

[RomanSt 34]

Насчет Дуэлюндов согласен на все 100! Это те конденсаторы, которые ставишь в аппаратуру и понимаешь - лучше уже не нужно.

[hain 78]

Не уж то Duelund так хорош ? Интересно , вот в сравнении с тем же обычным Mundorf MCAP 4.70µF за 4,00 € многие на слух смогут определить где одно а где второе (при замене в слепую) ?

А цены ,я так понимаю на Duelund страшные ))) 123 евро за 4.70µF в самом дешовом варианте -алюминий ,медь 204 евро и 1782 ! за верхний сильвер (у оф. дистрибьютора) это просто офигеть ...



По выходным кондерам , а не целесообразней ли Elna cerafine 1000µF 25v pf за 4 евро чем Nichicon KZ Muse - 50V 1000µF 2,10 ?

Стоет ли того эта разница ?

[Danfi 40]

@hain,

Наличие шунтирующего резистора после выходной емкости (по схеме автора R13,14 - 2кОм) должно устранять переходные процессы при включении и выключении питания

[anryarty 21 3 Тракты]

@anryarty, Задача должна решаться именно подключкой/отключкой наушников при заряде/разряде вых.кондеров при вкл./выкл. питания .Реализовать плавную подачу питания за с 0-12 вольт (в купе с стабильностью и хорошей фильтрацией ) имхо сложней .

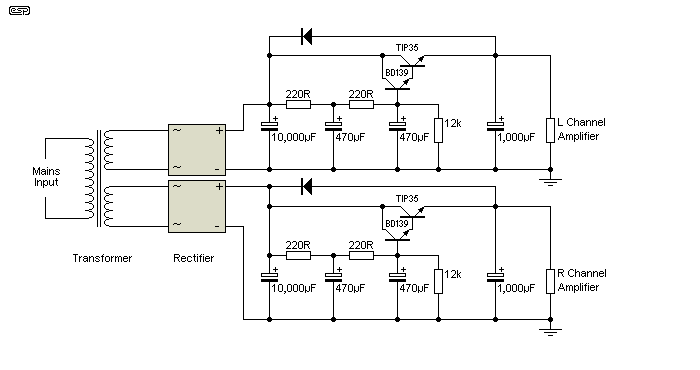

Да ладно? http://sound.westhos...m/project15.htm



ИМХО, в этой топологии(Семигора) отключать нагрузку ненужно. Сделать всё правильно, и вопрос отпадёт сам собой.



Спрашивайте, опишу подробнее.



@hain,

Наличие шунтирующего резистора после выходной емкости (по схеме автора R13,14 - 2кОм) должно устранять переходные процессы при включении и выключении питания

Наличие оного гарантирует(и то спустя некот. время отсутствие заряда конденсатора при включении).



Игорь Семынин советовал для избежания переходных процессов значительно увеличить (до 10, 20мф) емкость перед усилителем. Мотивируя это тем, что выходной конденсатор разряжается медленней чем конд. питания. В момент когда на вых конд. напряжение становится меньше чем на конд. питания открывается б-к переход КТ908 и вых. конд. разряжается через него вызывая щелчек.

Изменено 7 декабря, 2014 пользователем anryarty

[hain 78]

@hain,

Наличие шунтирующего резистора после выходной емкости (по схеме автора R13,14 - 2кОм) должно устранять переходные процессы при включении и выключении питания



Через этот резистор заряжается выходной кондер , но наушники имеют сопротивление гораздо меньше , основной импульс тока при вкл/выкл идет через них .

То есть если включить усь , подождать пока кондер зарядится через этот резистор , а потом воткнуть уши , тогда будет все в порядке . Цель же избежать этих манипуляций .



@anryarty,

Спасибо , интересное схемное решение .

Может у меня переходной процесс осуществляется жестко ввиду того что использую лабораторный БП

Какой именно кондер вы имее ввиду ? в усилке по входу стоит 1000 мФ на питнии (уже после стаба) , в спецификации стабилизатора LM317 указано что емкость по выходу не должна превышать емкость по входу .



Я тут думал себе заказать тор с 18 вольтами на выходе и вот этот комплект http://www.audiophon...085-p-8365.html , это бы дало возможность поиграть с подьемом питания сейчас понимаю что надо подумать хорошенько и возможно лучше придерживаться авторской схемы ,ибо там подача напряжения будет проходить мягче.

Изменено 7 декабря, 2014 пользователем hain

[Danfi 40]

@hain,

Выходной конденсатор через резистор не заряжается а наоборот разряжается.

C емкостью 2200 мКф и шунтирующим резистором 10 кОм при включении и выключении с воткнутыми ушами переходные процессы очень не велики их можно игнорировать. (при отсутствии или не правильном подключении шунта щелкать будет прилично)

Изменено 7 декабря, 2014 пользователем Danfi

[anryarty 21 3 Тракты]

LM317 по даташиту не работает с таким конденсатором. В реалиях же, напротив. НО не будет хуже, если отделить ЛМ-ку от конденсатора резистором 1ом мощностью 1вт. Я бы сказал это настоятельная рекомендация.

поиграть с подьемом питания

Зачем? вам не хватает тока? Это же повторитель(усилитель тока). Если использовать предусилитель - тогда есть смысл поднимать питание(для высокоомных ушек).

Изменено 7 декабря, 2014 пользователем anryarty

[hain 78]

Выходной конденсатор через резистор не заряжается а наоборот разряжается.

Вообще то в момент включения уся конденсатор ЗАРЯЖАЕТСЯ через резистор R13 /14 , в момент выключения ,соответственно -РАЗРЯЖАЕТСЯ через него же .



@anryarty,



Подьем напруги - самый простой способ (на мой взгляд ) изменить величину линейного участка , то есть пропорционально поднять рабочую точку и отдвинуть участок где наступает клиппинг . Может быть полезно для подключения наушников с более высоким сопротивлением ,если есть возможность подать на вход сигнал больше номинала .

--

Вообще не совсем понятно куда в рекомендуете ставить резистор 1 ом .

И непонята фраза "LM317 по даташиту не работает с таким конденсатором" ...

Мне приходится догадываться а не понимать , что имеется ввиду

[anryarty 21 3 Тракты]

Странно, что задаете такие вопросы. В ваших словах вроде присутствует мера понимания, с другой стороны такие вопросы.



Про повышение напряжения... я вам о том же говорил.



На выходе ЛМ-ки резистор 1ом- конденсатор 1-10-20мф(на выбор)-нагрузка.

[hain 78]

@anryarty

Там в схеме на выходе БП и так кондер стоит С15 -22 мФ , плюс согласно схеме на питании в самом усилителе С3 - 1000 мФ.



А что до резистора в 1 ом ,если я верно понял , последовательно в цепь питания между усилителем и ЛМ то мне кажется странным такое решение . Да ,это смягчит подачу питания , и соответственно облегчит жизнь ЛМ-ке в момент включения , но это приведет к плаванью напряжения в зависимости от тока потребления (100 милиампер дополнительной нагрузки просадят питание на 0,1 в ),что не есть хорошо. Отсюда и возникло сомнение

Изменено 8 декабря, 2014 пользователем hain

[hain 78]

@RomanSt,



А вы не сравнивали Nichicon KZ MUSE и KG Gold Tune серии ? Вторые тоже вроди не плохи

[Krab 3]

WIMA - категорически нет! Для звука они не годятся. Очень утомительно "звучат". Услышите много шипения и свиста. В этом плане WIMA весьма похожа на отечественные К73-17.

Именно серия MKS?



А WIMA MKP4 или MKP10 как в звуке?

[RomanSt 34]

Именно серия MKS? А WIMA MKP4 или MKP10 как в звуке?

MKS по звуку хуже, чем MKP. Но и тот и другой - плохой выбор.



А вы не сравнивали Nichicon KZ MUSE и KG Gold Tune серии ? Вторые тоже вроди не плохи

Разница в звуке между аудио-сериями (FG, KZ, KG) Nichicon скорее маркетинговая! :-)

Изменено 11 декабря, 2014 пользователем RomanSt
