Усилитель «Семигор» И. Семынина

[Krab 3]

-если это те что надо П702 -то звук будет даже лучше. У них идеальная горизонталь коэффициента усиления тока/ток в диапазоне токов от 100-150 ма до 20000 ма, Больше нет транзисторов с такими параметрами.Но может потребоваться подбор всех токов. Я делал на них много усилителей, в том числе и повторители -звук Изюмительный! Правда у меня была партия П702 А -ВП-ОС прямо из НИИДАРА,и 85 года. Коробка 40 штук

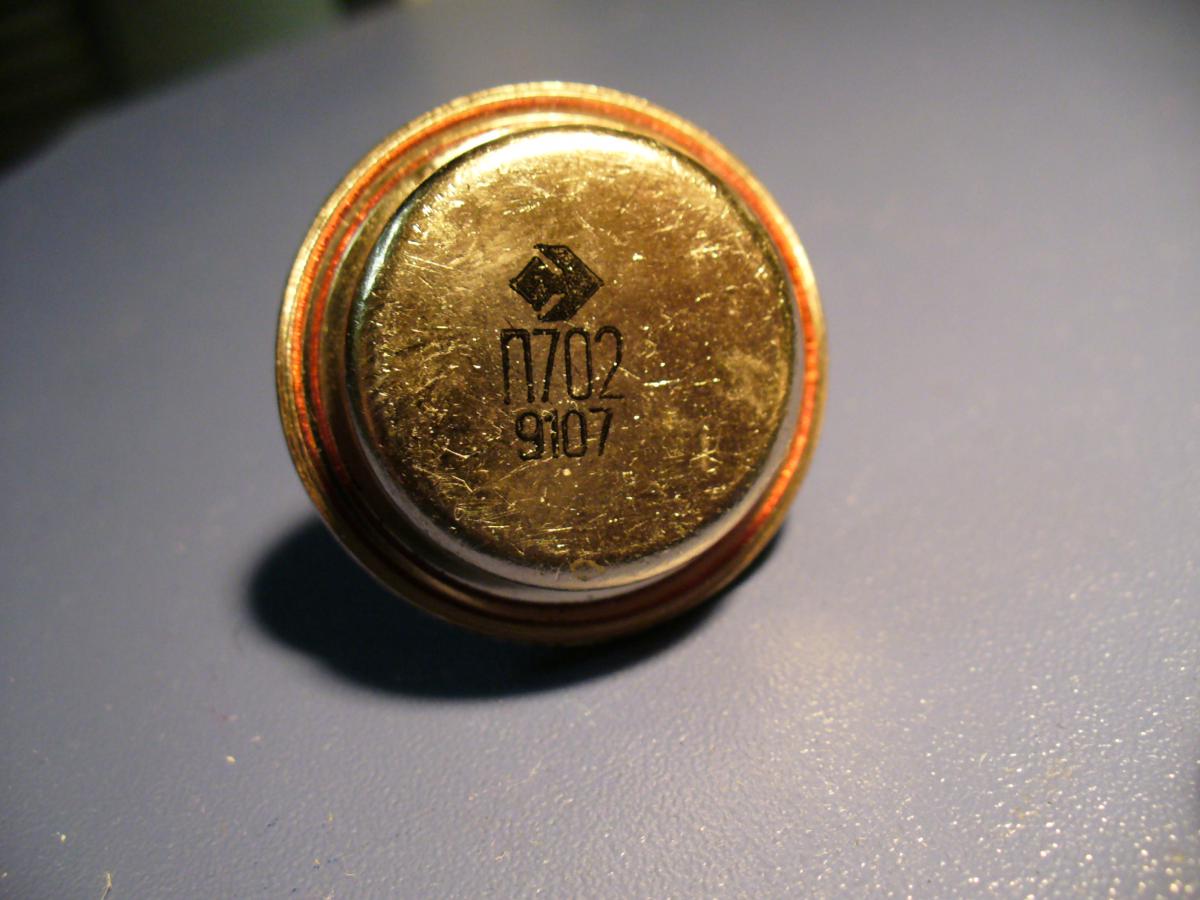

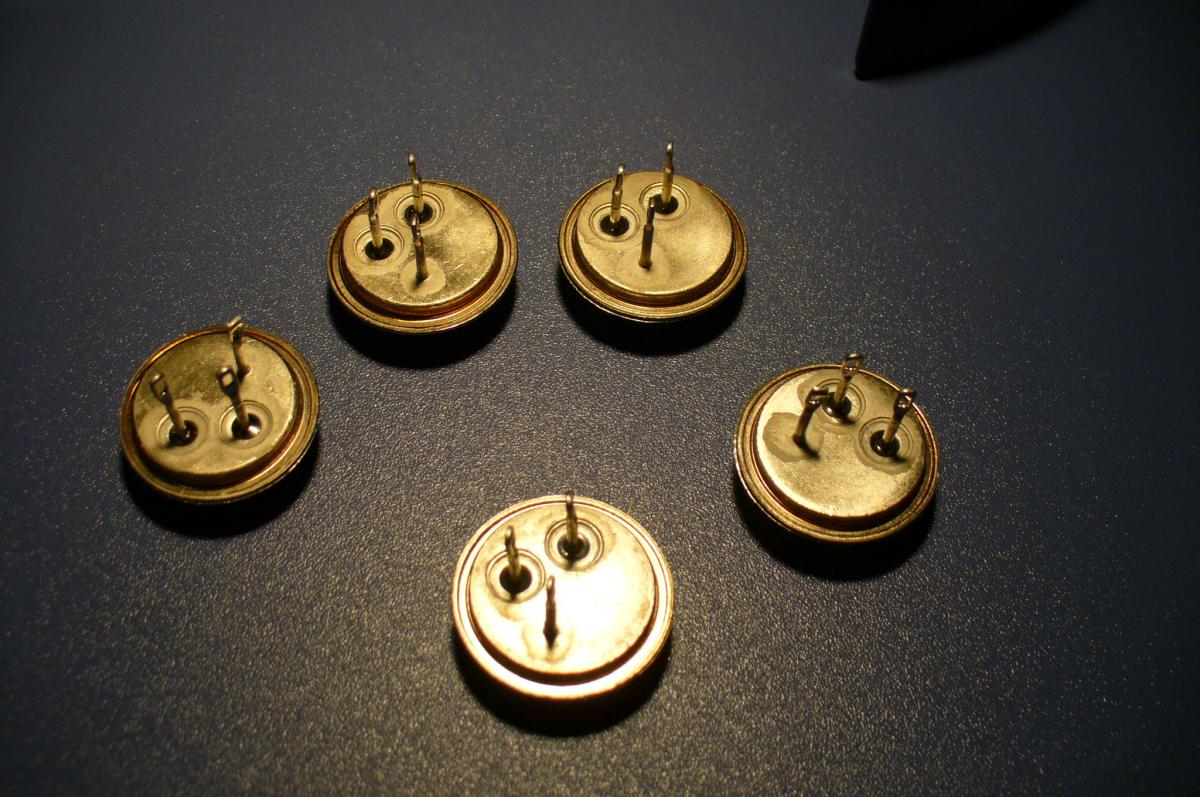

Вот такие транзисторы))))

А в драйвер к ним так же кт602 использовали?)

[Jaster 634 5 Тракты]

@Krab, не поменялся, относительно 4800мф.

[Krab 3]

вчера отобрал 2 пары п702 транзисторов из десятка!) по 107 и по 111 на 300 мА тока покоя!) Но пока решил в другой схеме приспособить вместо кт908! Усилок худа на них вполне неплохо звучит, 2 канала по графикам и искажениям получились идентичны почти! как руки дойдут - попробую и семигор на них! по парам отбираются они попроще, если сравнивать с какими-нибудь кт908б, у которых от 20 до 135 бета была! Да и КНИ чуток получился получше, но тут и транзисторы по парам отобраны были лучше!

Пример одного канала JLH на п702: Ток покоя 1,2 А, мощность на выходе 5 вт на 8 ом



А какого номинала резистор лучше поставить после стабилизатора в семигоре, если ставить емкость после стабилизатора больше 1000 мкф?

[8street 393]

А какого номинала резистор лучше поставить после стабилизатора в семигоре, если ставить емкость после стабилизатора больше 1000 мкф?

0.05 Ом. Без шуток.

[RomanSt 34]

0.05 Ом. Без шуток.

Не видел вопроса раньше. Можно и так. Я ставлю 0,5 Ом. Просто их много у меня.

[spsm 0]

Решил всё же собирать по взрослому, имеются 908, ближайшая пара 320 и 470 насколько критичен такой разброс?, подскажите плиз.

[RomanSt 34]

Решил всё же собирать по взрослому, имеются 908, ближайшая пара 320 и 470 насколько критичен такой разброс?, подскажите плиз.

Может быть 32 и 47?

Если нет ничего более подходящего - собирайте смело. Только с помощью подбора бетты КТ602 нужно подобрать одинаковую суммарную бетту (произведение бетты кт908 и кт602) по каждому каналу. 3000-4500 (выше я бы не подбирал, слишком детальным становится звук на ВЧ).

[spsm 0]

Да, извиняюсь 32 и 47. Вот на вегалабе вычитал, что необходимо резисторы в схеме, а так же напряжение питания, пересчитывать под необходимое сопротивление нагрузки (в моем случае 8-10 Ом), ну а ток покоя оставлять 300-330, я правильно понял?

Изменено 19 января, 2014 пользователем spsm

[RomanSt 34]

Да, извиняюсь 32 и 47. Вот на вегалабе вычитал, что необходимо резисторы в схеме, а так же напряжение питания, пересчитывать под необходимое сопротивление нагрузки (в моем случае 8-10 Ом), ну а ток покоя оставлять 300-330, я правильно понял?

Под 8-10 Ом пересчитывать не нужно. "Семигор" прекрасно чувствует себя с такой нагрузкой.



Где вы это вычитали, можно ссылку? Мне просто интересно.

[spsm 0]

Вычитал на вегалабе, на первой странице, примерно в серединке http://forum.vegalab.ru/showthread.php?t=8983

там правда человек под 120 Ом, вопрос задавал.

[spsm 0]

Где бы детальки хорошие прикупить?

[StalkerAnarhist 78 3 Тракты]

Где бы детальки хорошие прикупить?

Вот заграничные магазины: 1, 2, 3, 4, 5.

[spsm 0]

Где бы детальки хорошие прикупить?

Вот заграничные магазины: 1, 2, 3, 4, 5.



Спасибо.

[RomanSt 34]

Вычитал на вегалабе, на первой странице, примерно в серединке http://forum.vegalab...read.php?t=8983

там правда человек под 120 Ом, вопрос задавал.



Так это "две большие разницы", как говорится! Под 8 Ом даже не думайте о переделке. Собирайте по стандартной схеме.

[spsm 0]

Вычитал на вегалабе, на первой странице, примерно в серединке http://forum.vegalab...read.php?t=8983

там правда человек под 120 Ом, вопрос задавал.



Так это "две большие разницы", как говорится! Под 8 Ом даже не думайте о переделке. Собирайте по стандартной схеме.

Вас понял, спасибо огромное

[spsm 0]

Всем Доброго дня. А кто нибудь пробовал с каким питанием лучше звучит?

[Jaster 634 5 Тракты]

Лучше всего звучит с батарейным питанием на элементах A123

[spsm 0]

Лучше всего звучит с батарейным питанием на элементах A123

Спасибо, рассматриваю аккумы как вариант, но ещё есть в наличии неплохой тороидальник, вот LM317 без вариантов?

[MS audio laboratory 179]

Спасибо, рассматриваю аккумы как вариант, но ещё есть в наличии неплохой тороидальник, вот LM317 без вариантов?

Сделайте стабилизатор не на LM317, а на дискретных элементах. Схем в сети можно найти много.

[Volga 7]

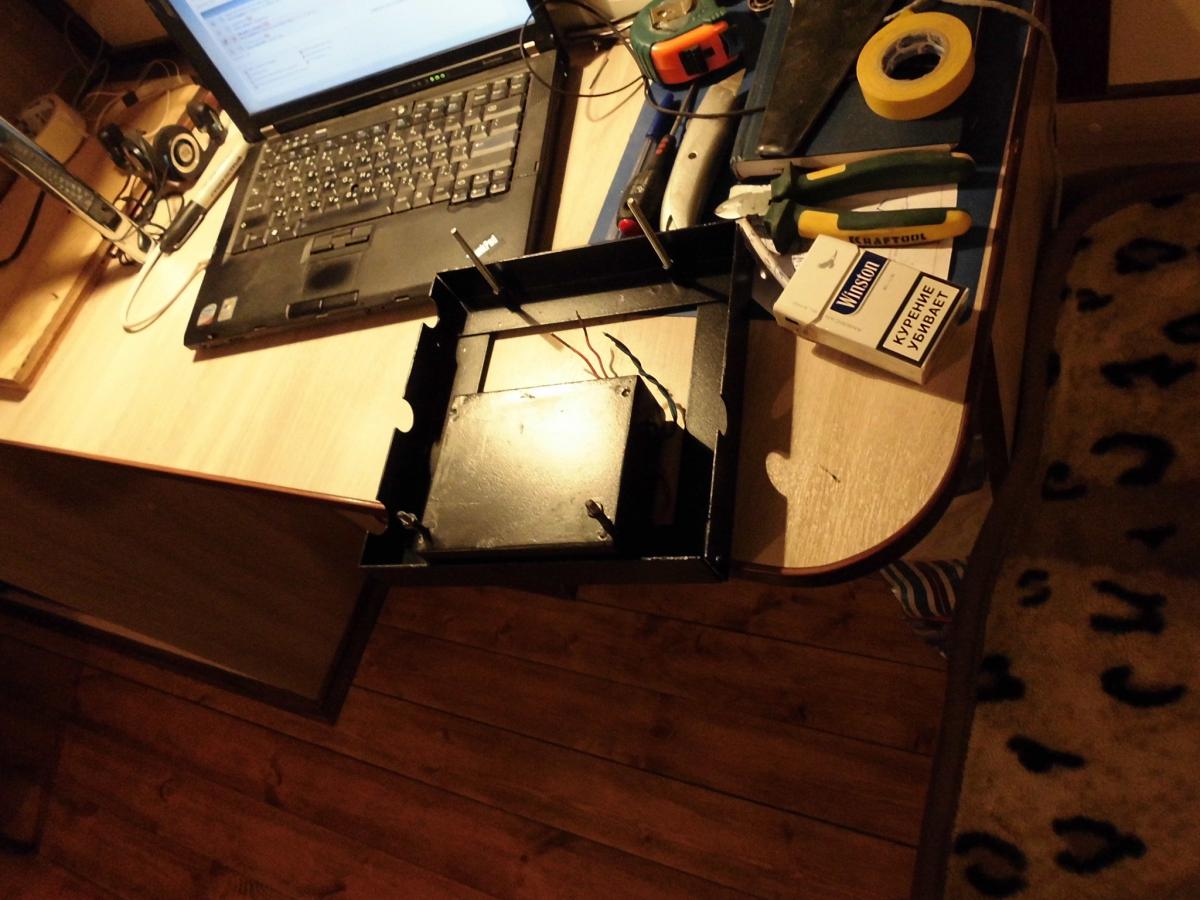

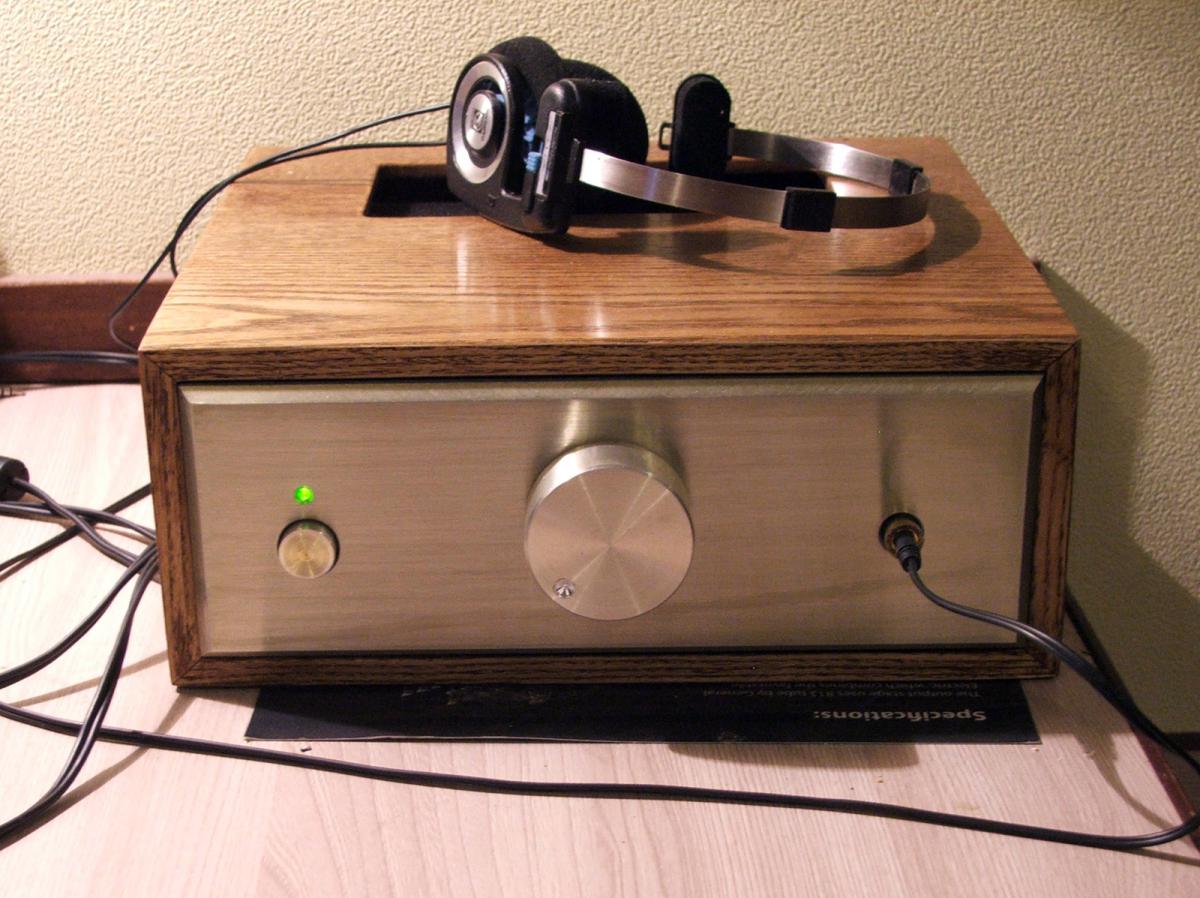

Здравствуйте.Все-таки сделал Семигора

Надо бы еще надписи, сеточки и ножки..Но это позже.

Изменено 14 марта, 2014 пользователем Volga

[Krab 3]

@Volga, Очень неплохо!) Поздравляю!)

А что за начинка?

[anryarty 21 3 Тракты]

Volga симпатично! Покажите кишочки?



Как бы странно не звучало, классический Семигор не слушал уже давно. Кто еще пробовал выходником ставить германий по схеме Шиклаи? На моё ухо-обычный Семигор уже не "катит".

Изменено 17 марта, 2014 пользователем anryarty

[Volga 7]

Здравствуйте.

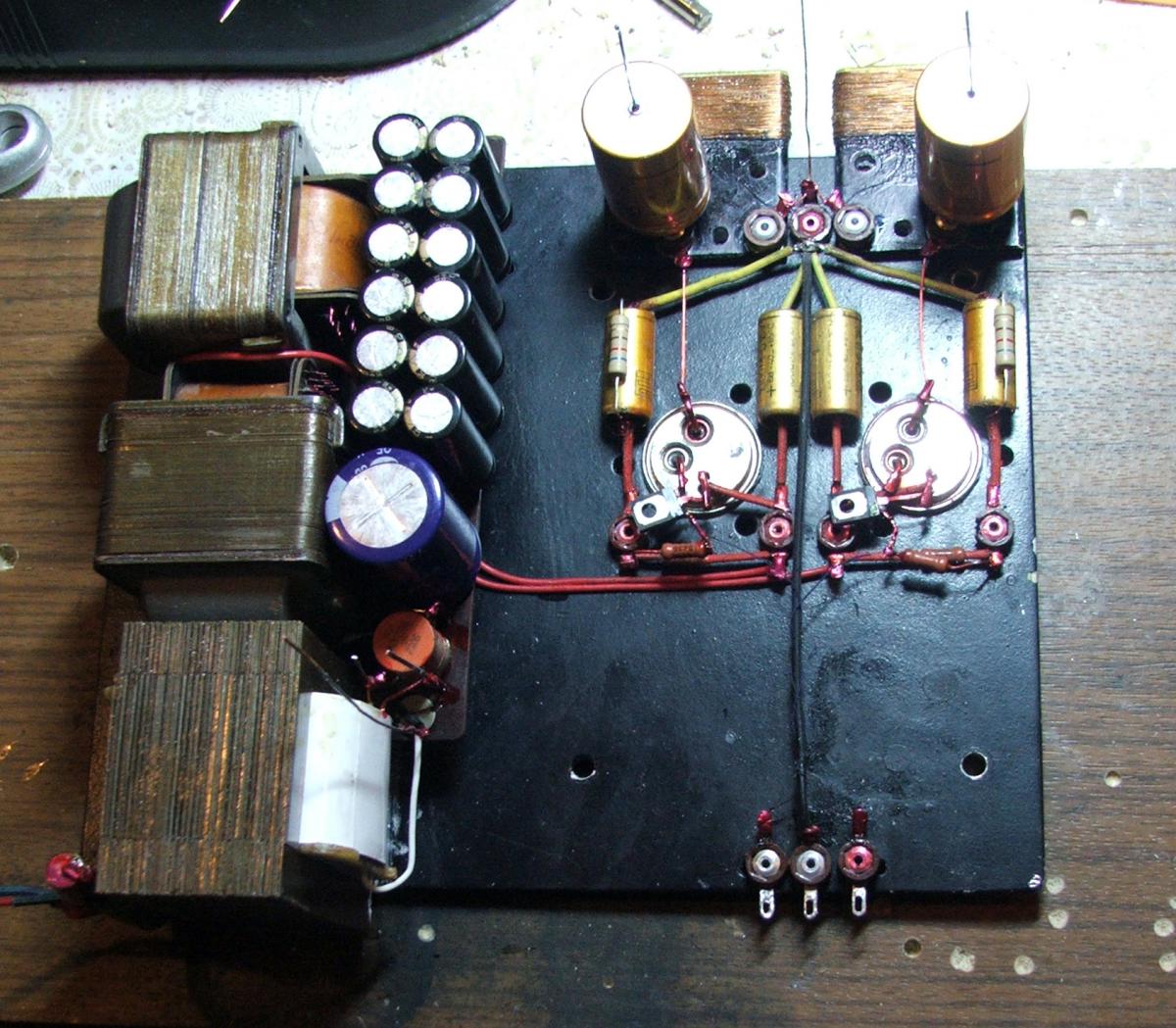

Многие осудят,но фишка в обычном C-L-C фильтре,без стабов.Мне понравилось больше.И лучше чем от аккума(мне аккумы вообще не нравятся в питании)

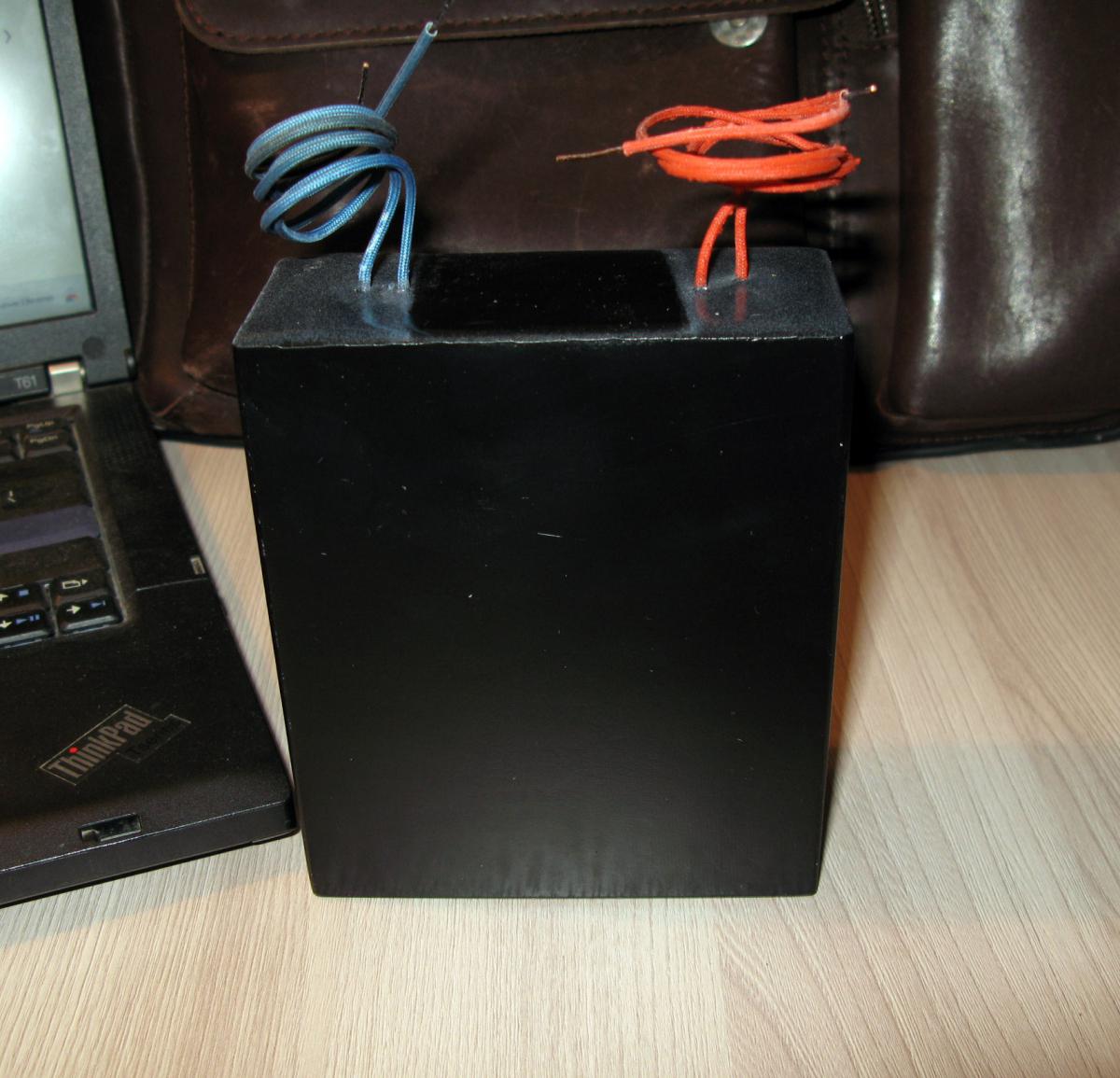

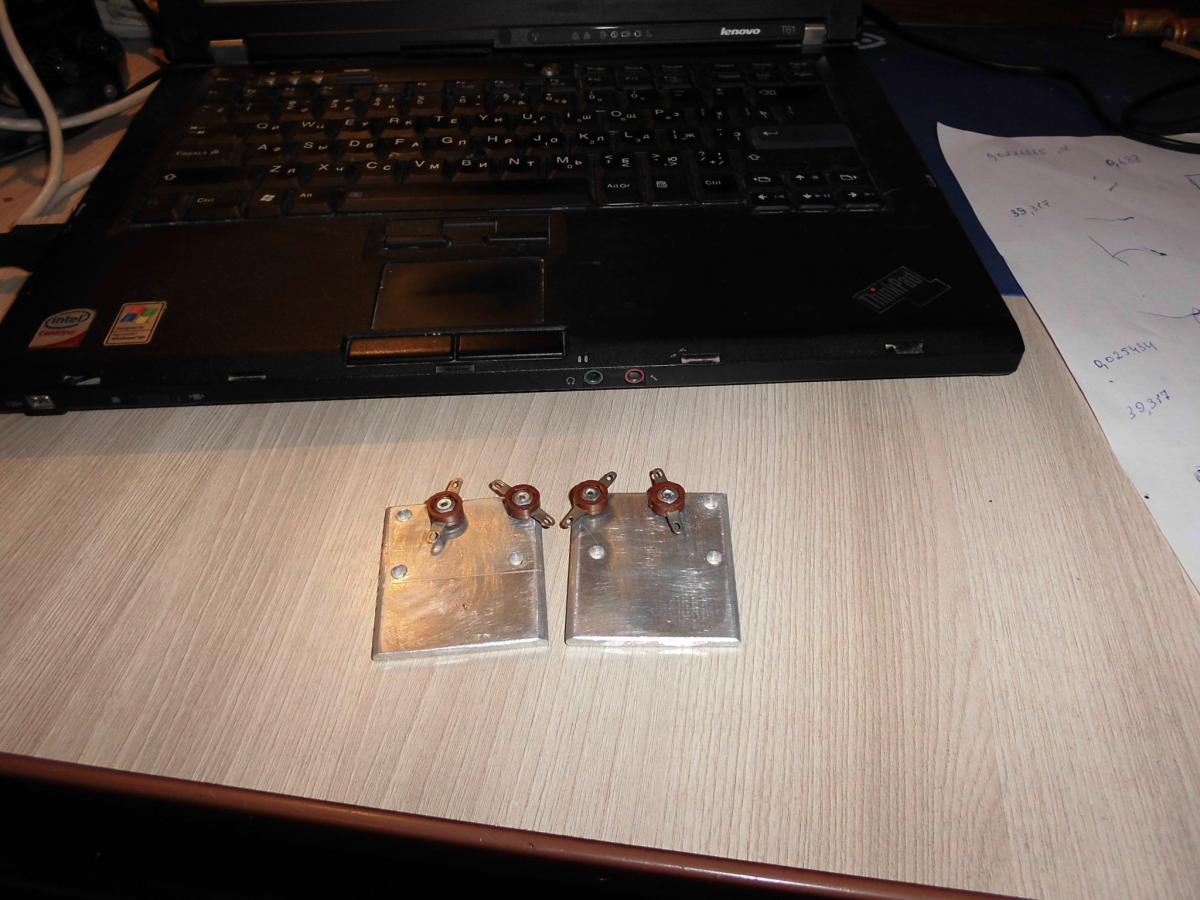

Да,резистор намотан обычной медью на алюминиевой пластине(на фото понятно все).На входе ЛСМ,залитые в короб.

[anryarty 21 3 Тракты]

CLC Это хорошо. Семигоров не видел с таким питанием. Пробовали на обычной 317той, опишите разницу?

Резистор... ну намотали, ничего плохого в этом нет. Вопрос в долговечности, и индуктивности.

[Jaster 634 5 Тракты]

Я делал. Наматывал резисторы тоже. Звучало хорошо. Но с А123 лучше.
