Еще вот запарился с радиаторами, почему отдельно? Ти написал,что можно сэкономить на стоимости пересылке если без радиаторов,типа в конвертах(платы+рассыпуха). Вот прикидываю.., получается что в конструкторе идут вот такие http://ru.aliexpress...2446675604.html у них толщина 25мм, но чаще попадаются вот такие http://ru.aliexpress...42129943.html у них толщина 12мм. Но в общем конструкция радиаторов обоих, по эффективности,считаю авно. Больше нравится цельной панелью, но тут не нравится что придется изолировать через прокладку, что тоже как-то не правильно. Буду наверное покупать цельной панелью с частыми ребрами и пилить как мне надо и лепить на ктп-8. Или хватит и тех стандартных даже что по 12мм толщиной?

По первой ссылке, радиаторы похожи на те, что рекомендованы Ти Каном от Aavid Thermalloy 529802B00000, так что вполне подойдут. Можно конечно и на выносные радиаторы (радиатор) устанавливать, это-же не принципиально использовать, что-бы только на плату устанавливать, и если читаете на сайте Ти Кана о сборке усилителя, то там разные способы установки транзисторов (даже в картинках) приводятся. http://www.amb.org/audio/beta22/

[Максим_В. 81]

Вообщето радиаторы должны быть заведены на общий провод.особенно в широкополосных усилителях с большим петлевым усилением.Это даже обсуждаться не должно.

[shatrukov 124]

Вообщето радиаторы должны быть заведены на общий провод.особенно в широкополосных усилителях с большим петлевым усилением.Это даже обсуждаться не должно.

О, не очень понял.., то есть радиаторы должен быть изолированы от транзисторов , соединены или быть целым и иметь контакт землей?

[Максим_В. 81]

Транзисторы должны быть заизолированы от радиаторов прокладками. радиаторы должны быть заземлены. иначе спектр искажений запросто может возрасти.это же блин неплохие антенны незаземленные радиаторы.

это блин не теория. это конструктив

[shatrukov 124]

Блин, убил... . А Ти Кана в комплекте диэл. прокладки идут?

[Максим_В. 81]

слюда на каждом углу есть



@shatrukov, К Сергею Корру или к энергетику с веги обратись, ваши земляки . заодно наш композит может послушать удастся

Изменено 5 сентября, 2015 пользователем Максим_В.

[zAg 3 251]

Блин, убил... . А Ти Кана в комплекте диэл. прокладки идут?

У Ти Кана в продоже нет, но их где угодно можно купить (в частности в магазинах, где продают транзисторы и пр.), не такая-уж проблема. К стати у Ти Кана радиаторы без установочных ножек (пинов), так что их, без них, установить на его платы не получиться, а отдельно их тоже не продают, придётся делать самому. Есть эти же радиаторы в другом исполнении, с установленными пинами, но покупать надо в других местах (магазинах).

[shatrukov 124]

По поводу "антэны", а разве корпус транзистора не один из ножек вывода и значит дорожки на плате, так тогда пол усилителя антэна...? Почитал интернет, в основном все пишут об изолировании мощников,как о методе изолирования радиатора от корпуса или от другого транзистора если на одном радиаторе.



слюда на каждом углу есть



@shatrukov, К Сергею Корру или к энергетику с веги обратись, ваши земляки . заодно наш композит может послушать удастся

или к энергетику с веги обратись

Уже записался на прием

Изменено 5 сентября, 2015 пользователем shatrukov

[Максим_В. 81]

Дело ваше,можете не заземлять.

[shatrukov 124]

Спросил у Ти Кана про радиаторы и диэлектрики... Может кто нормально переведет? Еще хотел спросить, сколько и какие транзисторы сильно греются (на одной плате)?



On Sun, Sep 06, 2015 at 12:49:05AM -0700, Max wrote:

> Hello! I want to install the heatsink for each transistor without dielectric strip using a special paste. Question: does this do? Will it affect sound quality? Thank you.



You can omit the isolation pad as long as there is no risk of the

heatsinks touching anything that's metal. But you must use heatsink

paste, or the thermal conductivity between the MOSFET and the heatsink

will be poor.



None of this has any effect on sound quality, but if not done right,

could cause the amp to be damaged.



-Ti.

В воскресенье, сентября 06, 2015 в 12:49:05 утра -0700, Макс писал:

> Здравствуйте! Я хочу установить радиатор для каждого транзистора без диэлектрической прокладки с помощью специальной пасты. Вопрос: Можно ли это сделать? Повлияет ли это на качество звука? Спасибо.



Вы можете опустить виброопоры пока нет риска

радиаторы прикасаясь ни к чему, что это металл. Но вы должны использовать радиатор

вставить, или теплопроводность между MOSFET и радиатор

будет бедный.



Все это не имеет никакого влияния на качество звучания, но если не сделано правильно,

может заставить усилитель должен быть поврежден.



-Ти

Изменено 6 сентября, 2015 пользователем shatrukov

[zAg 3 251]

Спросил у Ти Кана про радиаторы и диэлектрики... Может кто нормально переведет? Еще хотел спросить, сколько и какие транзисторы сильно греются (на одной плате)?

Греются только выходные, МОСФИТы, для которых и применяются радиаторы.

Судя что Ти написал, как я понял. Если без прокладок, то радиатор не должен касаться ничего металлического, и обязательно должны устанавливаться (транзистор/радиатор), через пасту, иначе теплопроводность будет низкая. Все это не имеет никакого влияния на качество звука, но если не сделано правильно, может привести к повреждению усилителя. (такой примерно перевод).

[shatrukov 124]

zag18

спасибо.

Греются только выходные, МОСФИТы, для которых и применяются радиаторы

это Q23 и Q24,которые по краям платы? А как сильно греются в бп? Учитывая если питает только две платы беты22?

Изменено 6 сентября, 2015 пользователем shatrukov

[Fireblade 951]

@shatrukov, Можно ставить без прокладок с учетом того что каждый транзистор на своем радиаторе. Даже если не будет идеального контакта подложки с радиатором- емкостной связи подложки мосфета (она же его сток подключенный к шине питания) и радиатора вполне достаточно чтобы последний уже не работал как антенна. А прокладки тут еще ставят по соображениям безопасности.

[zAg 3 251]

zag18

спасибо.

Греются только выходные, МОСФИТы, для которых и применяются радиаторы

это Q23 и Q24,которые по краям платы? А как сильно греются в бп? Учитывая если питает только две платы беты22?

Почему? Все четыре Q21, 22, 23, 24, греются практически одинаково (смотря какой ещё КУ выбирете, на "8" уже хорошо ощущается). В БП греются немного меньше, но радиаторы всё равно нужны.

[shatrukov 124]

Еще вопрос, Q1-Q4 устанавливаем как на доп. фото на сайте Ти? Или как на плате по ключу?

[zAg 3 251]

Еще вопрос, Q1-Q4 устанавливаем как на доп. фото на сайте Ти? Или как на плате по ключу?

Как у Ти на сайте, с платой не совпадают, т.к. рисовались под другие транзисторы, но обозначения выводов прописаны на плате и можно уточнять с выводами устанавливаемых транзисторов при установке, что-бы не ошибиться.

[shatrukov 124]

Всем привет! Вот такая штука http://****/item/New-2015-12864-LCD-Transistor-Tester-Capacitance-ESR-Meter-Diode-Triode-MOS-NPN-LCR-Mega328/32332114736.html?adminSeq=220891517&shopNumber=1200599 будет полезна в деле подбора транзисторов?

[Максим_В. 81]

Это пробник. Проще взять пару тумблеров и пару переменников на 470ом и на 5-10ком и блок питания на 5 вольт и собрать настоящий измеритель . и мерять на нужных токах. Я своим меряю мощные при токах коллектора под 0,5а .

Изменено 12 сентября, 2015 пользователем Максим_В.

[moral 138]

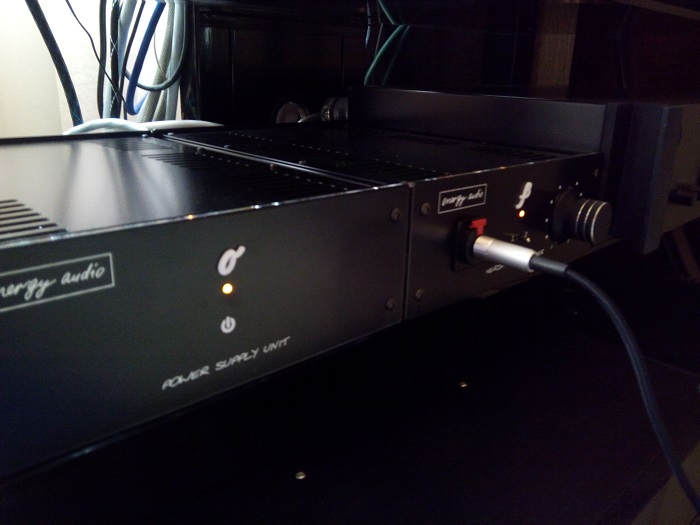

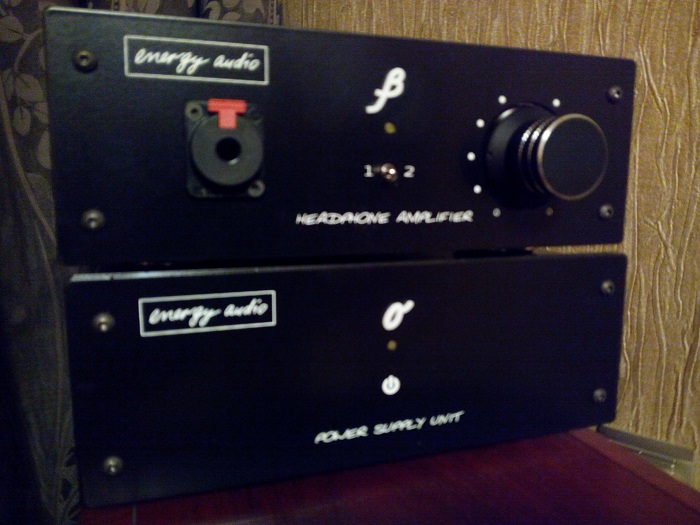

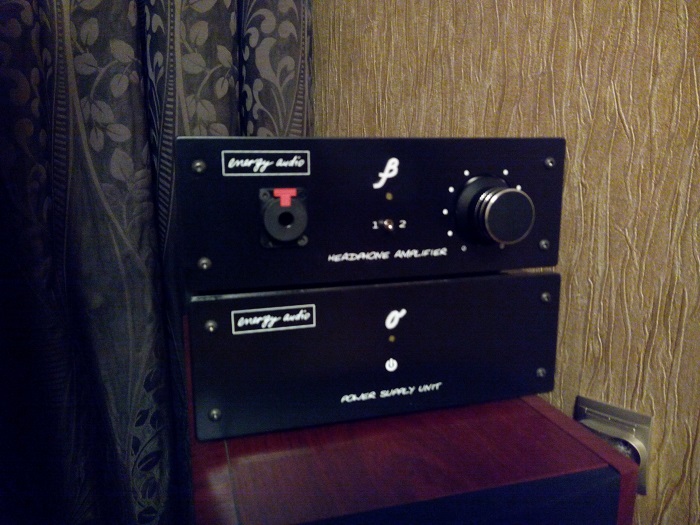

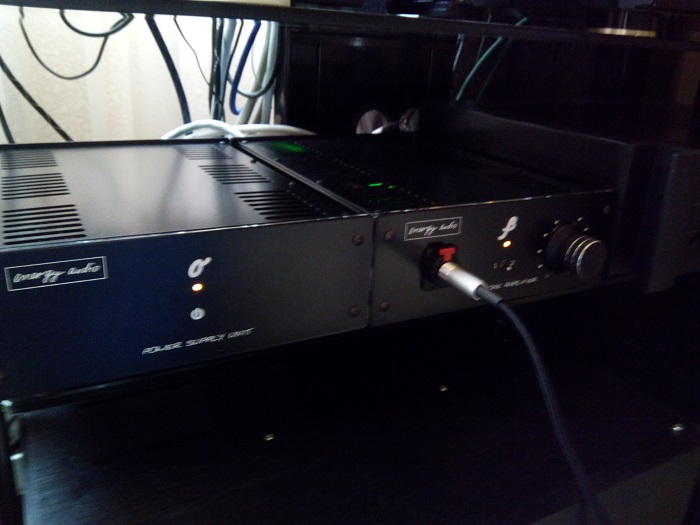

Хочется поделиться приятными впечатлениями от усилителя AMP Beta22 фирмы energyaudio город Тула . .Усилитель AMP Beta22 фирмы energyaudio произвел с первых минут включения , великолепное по всем меркам HI-FI звучание . Хочется выразить огромную благодарность в адрес Алексея ( energetik) за великолепную работу .

Изменено 25 сентября, 2015 пользователем moral

[donmilani 1 089 4 Тракты]

Новая балансная реализация у него вообще отпад: https://yadi.sk/d/VYWGjXEYfDCLB - надо, в общем, деньги копить

[moral 138]

Новая балансная реализация у него вообще отпад: https://yadi.sk/d/VYWGjXEYfDCLB - надо, в общем, деньги копить

Я от этого просто в осадке ,на роке башню просто срывает ................. Алексей , просто кудесник !

Изменено 25 сентября, 2015 пользователем moral

[donmilani 1 089 4 Тракты]

@moral,

Верю - У меня его куб с цапом, но хот-ца уже идти дальше

[moral 138]

@moral,

Верю - У меня его куб с цапом, но хот-ца уже идти дальше

Аппетит , всегда приходит во время еды и как правило по нарастающей !

[zAg 3 251]

donmilani А чего сами не соберёте? Кабели же конструируете и с этим справитесь.

[moral 138]

donmilani А чего сами не соберёте? Кабели же конструируете и с этим справитесь.

Типа подкололи ?
