AMB Beta 22

[Helium 554]

Вы исключили наиболее возможные варианты неисправности самих плат. Поздравляю, они скорее всего в порядке.

Далее проверяйте проводку. Явных ошибок я не вижу, за исключением подключения потенциометра. Фото не ясное. Особенно вопрос вызывает, куда вы подключили земляные провода синего и красного цвета, идущие к двум платам, и сигнальный красный провод, идущий к третьей плате.



См. схему подключения альпса на предыдущей странице, она верна (вид снизу).

Изменено 19 ноября, 2014 пользователем Helium

[Артём Власов 6 2 Тракты]

С такой пайкой и монтажом может быть все что угодно. Попробуйте отсоединить в земляном канале вход.

[seryj 1 000 6 Тракты]

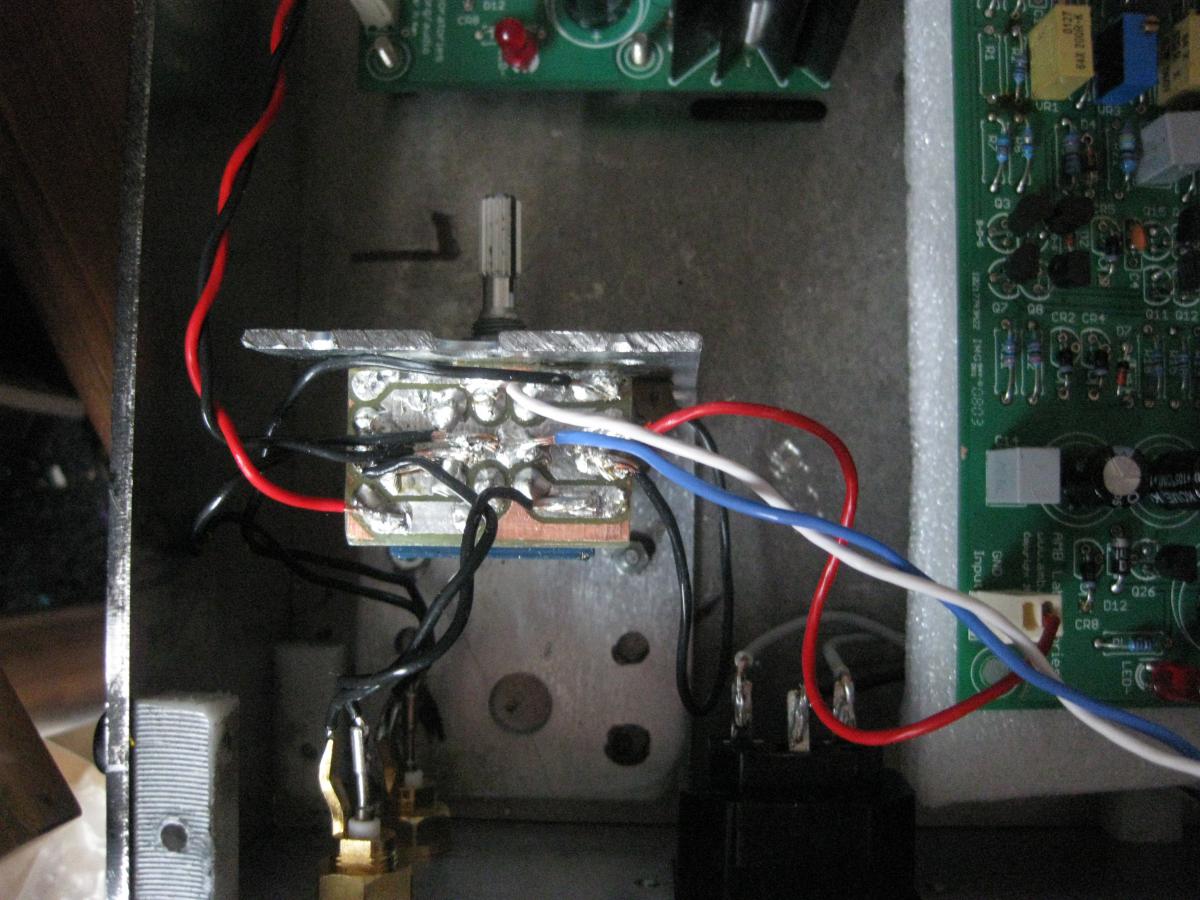

РГ я вынул из одного самодельного усилителя, эта напаянная платка сверху не комильфо конечно, но спаяно все правильно, я проверил несколько раз, внизу земля, средний выход, верхний вход. Я конечно зря вход сделал проводом одного черного цвета. На левую плату идут красный и черный(земля), на правую-белый и синий(земля), на земляную плату-красный, черный -на корпус.

А главное, что с прежним РГ было то же самое.



Я подергал за проводочки, посмотрел внимательно на пайку плат, ничего не заметил, кроме одного момента.

Провода с выхода платы на наушники я перепаивал два раза и они как то странно себя ведут. Вроде бы они пропаяны дальше некуда, но когда их шевелишь, то в определенном положении контакт теряется и звук с этой платы пропадает.

Как такое может быть, я точно хорошо его пропаял снизу, и даже сверху уже капельку капнул, но этот эффект все равно остается.

Изменено 19 ноября, 2014 пользователем seryj

[seryj 1 000 6 Тракты]

С такой пайкой и монтажом может быть все что угодно. Попробуйте отсоединить в земляном канале вход.

Пробовал, ничего не меняется. Вот если отсоединять левый и правый каналы, то интересный эффект наблюдается. В отсоединенном канале появляется шипение, а другой канал играет чисто без гула.

[8street 393]

В отсоединенном канале появляется шипение, а другой канал играет чисто без гула.

Земляная петля скорее всего. Видится мне, нужно 3 сигмы со своими трансформаторами.

[Helium 554]

черный -на корпус.

Этого не требуется, т.к. RCA коннекторы и так контактируют с корпусом.



Пробовал, ничего не меняется.

Попробуйте еще полностью исключить земляую плату. G разъема наушников пустить не на земляную плату, а напрямую на G терминал сигмы.



Попробуйте поставить также цобель на выход.



Если не поможет, то похоже, тут надо проводить тотальную инспекцию всех плат, что сборщик напаял на них, проверить номинал керамических конденсаторов C1-C5, номиналы остальных компонентов и т.д. Тем более явно спаяно из того, что было, а не из того, что надо. Может что-то не то поставил.



[pollar 8 808]

@seryj,

Вы же говорите, что раньше фона не было

Может попробовать вернуть старые кабели, в том же виде, как они и были подключены(я про псевдокоаксиал)?

[Артём Власов 6 2 Тракты]

Земля соединена с корпусом только на входных RCA разъемах?

[seryj 1 000 6 Тракты]

Земля соединена с корпусом только на входных RCA разъемах?

Еще РГ соединен с корпусом черным проводком от земли на платке РГ. Как на сайте беты рекомендуют.

[seryj 1 000 6 Тракты]

Попробуйте поставить также цобель на выход.



Че то не прогуглился, поясните плиз, что это такое.

А вот нашел. намотанная на резисторе в 10 Ом мощностью 2 Ватта однослойная катушка. Диаметр провода 1 - 1,2мм

А как это подключать? Концы резистора и проволоки спаять надо?

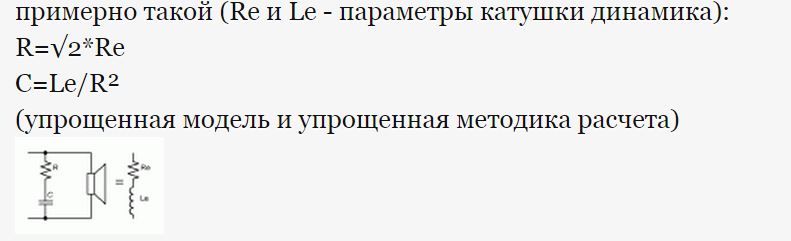

Вот нашел схему подключения

Но рассчитать не смогу конечно, какие параметры резистора и кондера должны быть для 800х?



Попробуйте еще полностью исключить земляую плату. G разъема наушников пустить не на земляную плату, а напрямую на G терминал сигмы.



А земляную плату отключить и питание и вход?



Пустил землю наушников напрямую на сигму.

Гудит, правда вроде помягче как то.

Отключение земляной платы не меняет ситуацию.



Характер гудения изменяется, когда трогаю провода на входных белых клеммах правой или левой платы.

Изменено 19 ноября, 2014 пользователем seryj

[Артём Власов 6 2 Тракты]

Т.е. этот провод идет ещё в некую точку на корпус с альпса? Если так то отсоедините его.

[seryj 1 000 6 Тракты]

Т.е. этот провод идет ещё в некую точку на корпус с альпса? Если так то отсоедините его.

Отключил, ничего не поменялось.

[vitta77 820]

Протянуть все винты-болты, т.е. пол оборота открутить и назад, особенно с земляными проводами (если есть такие). Внимательно при дневном свете посмотреть не капнул ли припой куда нить между дорожек, он мог не припаяться а просто лежать как сопротивление....

[seryj 1 000 6 Тракты]

@seryj,

Вы же говорите, что раньше фона не было

Может попробовать вернуть старые кабели, в том же виде, как они и были подключены(я про псевдокоаксиал)?

Да, фона не было как только усил приехал. Хотя продавец говорил о наличии гула. И я был приятно обрадован его отсутствием. Но он все же появился после замены кабелей на выходе, к наушникам. Но я их уже дважды поменял, и пропаял очень тщательно. Хотя, удивительно, что при определенном положении сигнал все же пропадает.

Интересно, это плата двухсторонняя что ли, может там контакт на обеих сторонах должен быть.





А с теми экранированными кабелями на входе гул был.

Да и звук с новыми кабелями намного лучше. Для меня вообще это было большим удивлением, как чутко бета реагирует на смену кабелей.

Да ладно кабели, гнездо для наушникового джека и то влияет. Слушал фортепьянный концерт Рахманинова, чувствую, что как то подзванивает на высоких нотах. Поменял джек, все встало в норму.

Изменено 19 ноября, 2014 пользователем seryj

[pollar 8 808]

@seryj,

Если Вы знаете, с чего "начался фон", а именно "после замены кабелей на выходе к наушникам", да еще в том месте пропадает контакт, то стоит именно там всё внимательно просмотреть, возможно продублировать печатные дорожки мягкими не толстыми проводничками вокруг проблемного места. Возможно в дорожках проблема.

А то, что усилитель реагирует на смену проводов, это нормально, вернее хорошо, значит у него с "разрешением" всё в порядке и нейтральность(относительная) гарантирована. Если усь не реагирует, вот тогда... Да и вообще внутренняя разводка, это самое чувствительное место. Фактически продолжение межблока, но т. к. физически наиболее близко расположено к активным элементам, то и влияние максимально.

Ну а гнездо Джека то-же обязано влиять(как и все прочие коннекторы). Это норма, не исключение!

[zAg 3 251]

Интересно, это плата двухсторонняя что ли, может там контакт на обеих сторонах должен быть.

Все платы двухсторонние, поэтому пайку смотрите с обеих сторон, может дорожка порвана. Попробуйте временно припаять проводок к землянному контакту где припаян землянной провод и к любому другому землянному контакту на плате, желательно один конец проводка с одной стороны, другой с другой стороны платы. Возможно оторван один из землянных контактов на плате в месте крепления входного коннектора на плате, раз при шивелении фон пропадает.

[Tsukune 14]

А кто-нибудь знает энергопотребление беты? Так, чисто для любопытства.

[seryj 1 000 6 Тракты]

В борьбе с фоном, при многочисленных перепайках выходного провода, в правой плате звук совсем пропал. Причины не понимаю.



Но сегодня бета заиграла вроде опять в обоих каналах.

Но загадочно для меня.

Почти случайно оторвал выход на наушники с земляной платы и звук в правом канале появился.









Но радость была преждевременной.

Проверил на аудиодокторе, печально. Оказывается это просто моно сигнал пошел в оба канала. Правый канал по прежнему не работает.

Вернее, сигнал в правом канале есть, но слабый, еле слышимый.



Измерил сопротивление между выходом панели и землей, там 1,36ком, по инструкции вроде никакого сопротивления быть не должно.

Similarly, measure the resistance between the Output pad and ground.There should be no shorts.

Не знаю, что означает: no shorts.



Между + и - сопротивления нет.



Подскажите, какие самые важные измерения следует сделать, чтобы узнать где пропадает сигнал?

Изменено 28 ноября, 2014 пользователем seryj

[Helium 554]

Не знаю, что означает: no shorts.

No shorts - не должно быть вообще проводимости.



Между + и - сопротивления нет.

Т.е. КЗ? Или нет проводимости?

Там не должно быть проводимости вообще.



Проверил на аудиодокторе, печально. Оказывается это просто моно сигнал пошел в оба канала. Правый канал по прежнему не работает.

Этот момент вообще не понятен, какая разница какой сигнал карта подает в оба канала, что плата беты получает, то она и усиливает.



Похоже, усилитель надо смотреть на месте и вживую. Диагностировать по описаниям проблемы сложно.

[seryj 1 000 6 Тракты]





Между + и - сопротивления нет.

Т.е. КЗ? Или нет проводимости?

Там не должно быть проводимости вообще.

Да, конечно, я напутал с терминологией. Проводимости нет, именно так.

[seryj 1 000 6 Тракты]

Проверил на аудиодокторе, печально. Оказывается это просто моно сигнал пошел в оба канала. Правый канал по прежнему не работает.

Этот момент вообще не понятен, какая разница какой сигнал карта подает в оба канала, что плата беты получает, то она и усиливает.



Я просто зафиксировал такой факт, что при отсоединении провода выхода земельной платы от гнезда наушников, сигнал появляется в обоих каналах. Но звук этот моно. Как его объяснить я не знаю.



Когда к гнезду подсоединены все три провода с трех плат, то сигнал только в одном ухе слышно.

Изменено 29 ноября, 2014 пользователем seryj

[zAg 3 251]

Я просто зафиксировал такой факт, что при отсоединении провода выхода земельной платы от гнезда наушников, сигнал появляется в обоих каналах. Но звук этот моно. Как его объяснить я не знаю.

В таком случае, сигнала вообще не должно быть, Вы же разрываете цепь. Значит у Вас кде-то идёт утечка на землю, возможно в наушниковом терминале, наушниковом коннекторе, в пайке проводов, в повреждённой изоляции проводов и пр.

У Вас земля наушникового терминала, должна быть подключена, только от провода платы активной земли исходящего из центра платы, от куда от других плат идёт сигнал. Больше нигде контактов с землёй у этого терминала быть не должно.

[seryj 1 000 6 Тракты]

Значит у Вас кде-то идёт утечка на землю,

А проверить это как то можно? Что должно прозваниваться в этом случае?

[zAg 3 251]

Значит у Вас кде-то идёт утечка на землю,

А проверить это как то можно? Что должно прозваниваться в этом случае?

Отключить провода подходящие от плат к наушниковому коннектору, и прозвонить все 3-и контакта между собой, кз не должно быть. Если всё нормально, отстегнуть провода от плат, и так же прозвонить их концы между собой.

Хотя в вашем случае, я ещё не учёл, что хоть земля и отключена, но наушниковый коннектор остаётся, и через его землянной вывод сигнал одного из каналов проходит на другой канал, и через сигнальный контакт другого канала уходит на землю, отсюда и моно сигнал. Тогда, только, если с землёй отключите ещё одну из сигнальных плат то тогда сигнал пропадёт (или выдерните из любого "уха" коннектор, сигнал должен пропасть в обоих каналах). Тут возможно, помимо коммутации, надо и исправность плат проверить, сделать те настроечные замеры, что указаны в инструкции настройки плат. А коммуникация с активной землёй, должна выглядеть следующим образом.

[seryj 1 000 6 Тракты]

Значит у Вас кде-то идёт утечка на землю,

А проверить это как то можно? Что должно прозваниваться в этом случае?

Отключить провода подходящие от плат к наушниковому коннектору, и прозвонить все 3-и контакта между собой, кз не должно быть. Если всё нормально, отстегнуть провода от плат, и так же прозвонить их концы между собой.

Хотя в вашем случае, я ещё не учёл, что хоть земля и отключена, но наушниковый коннектор остаётся, и через его землянной вывод сигнал одного из каналов проходит на другой канал, и через сигнальный контакт другого канала уходит на землю, отсюда и моно сигнал. Тогда, только, если с землёй отключите ещё одну из сигнальных плат то тогда сигнал пропадёт (или выдерните из любого "уха" коннектор, сигнал должен пропасть в обоих каналах). Тут возможно, помимо коммутации, надо и исправность плат проверить, сделать те настроечные замеры, что указаны в инструкции настройки плат. А коммуникация с активной землёй, должна выглядеть следующим образом.

Прозвонил все что мог, вроде все нормально. И схема подключения земли тоже по инструкции.



Пришла в голову такая идея: сделать из земляной платы правоканальную, которая у меня не играет. Как я понимаю, для этого достаточно перепаять пару сопротивлений.

Подскажите какие именно.

Изменено 1 декабря, 2014 пользователем seryj
