AMB Beta 22

[pollar 8 808]

Я затрудняюсь с уверенностью сказать, никогда с Беттой не имел дела, но думаю, что как просто проверочный вариант должен пойти.

Но лучше купить (как временный вариант) регуль тех-же номиналов, что и сейчас стоит, пусть и совершенно простенький. Если всё так, как Вы говорите, то в таком виде просто опасно пользоваться усилителем, у него дури вполне может хватить, чтобы спалить наушники. Одно не верное движение...

[seryj 1 000 6 Тракты]

Все сделал, что советовали, фон остался! Хотя и стал меньше.



1.Перенес РГ ко входу. Заодно поменял , поставил альпс того же номинала 50ком.

2. Заменил все экранированные провода на качественную медь, кимбер.(самое существенное влияние)

3. Сделал общую перекомпоновку , перенес сигму к передней панели.(слабые изменения)

4. Земля по схеме, входные терминалы и РГ на корпусе.



После замены проводов, РГ и входных терминалов звук чумовой, но гудение просто бесит.

Не так чтобы сильное, временно слушать можно.



Не нравиться, что громкость практически на одном делении от нуля уже достаточная для прослушивания. Как то можно это отрегулировать, чтобы громкость плавно, не так резко прибавлялась?



Что еще сделать???

Изменено 18 ноября, 2014 пользователем seryj

[Helium 554]

Пайка на уровне фантастики, я такой еще не видел.



Стоило начать с проверки электрических характеристик всех плат, тем более усилитель изначально продавцом был заявлен как дефектный.

Скорее всего, выбило один из мосфетов.



Сигма на какой вольтаж настроена?

По очереди коснитесь одним щупом мультиметра к металличекой подложке выходных мосфетов, а другим - к выходному G сигмы. Должно показать (примерно) ~30V, ~8,5V, ~8,5V, ~30V (именно в таком порядке 4 мосфета на каждой плате). Это если сигма на 30V. Результаты в студию.



Изменено 18 ноября, 2014 пользователем Helium

[zAg 3 251]

Все сделал, что советовали, фон остался! Хотя и стал меньше.



1.Перенес РГ ко входу. Заодно поменял , поставил альпс того же номинала 50ком.

2. Заменил все экранированные провода на качественную медь, кимбер.(самое существенное влияние)

3. Сделал общую перекомпоновку , перенес сигму к передней панели.(слабые изменения)



После замены проводов, РГ и входных терминалов звук чумовой, но гудение просто бесит.

Не так чтобы сильное, временно слушать можно.



Не нравиться, что громкость практически на одном делении от нуля уже достаточная для прослушивания. Как то можно это отрегулировать, чтобы громкость плавно, не так резко прибавлялась?



Что еще сделать???

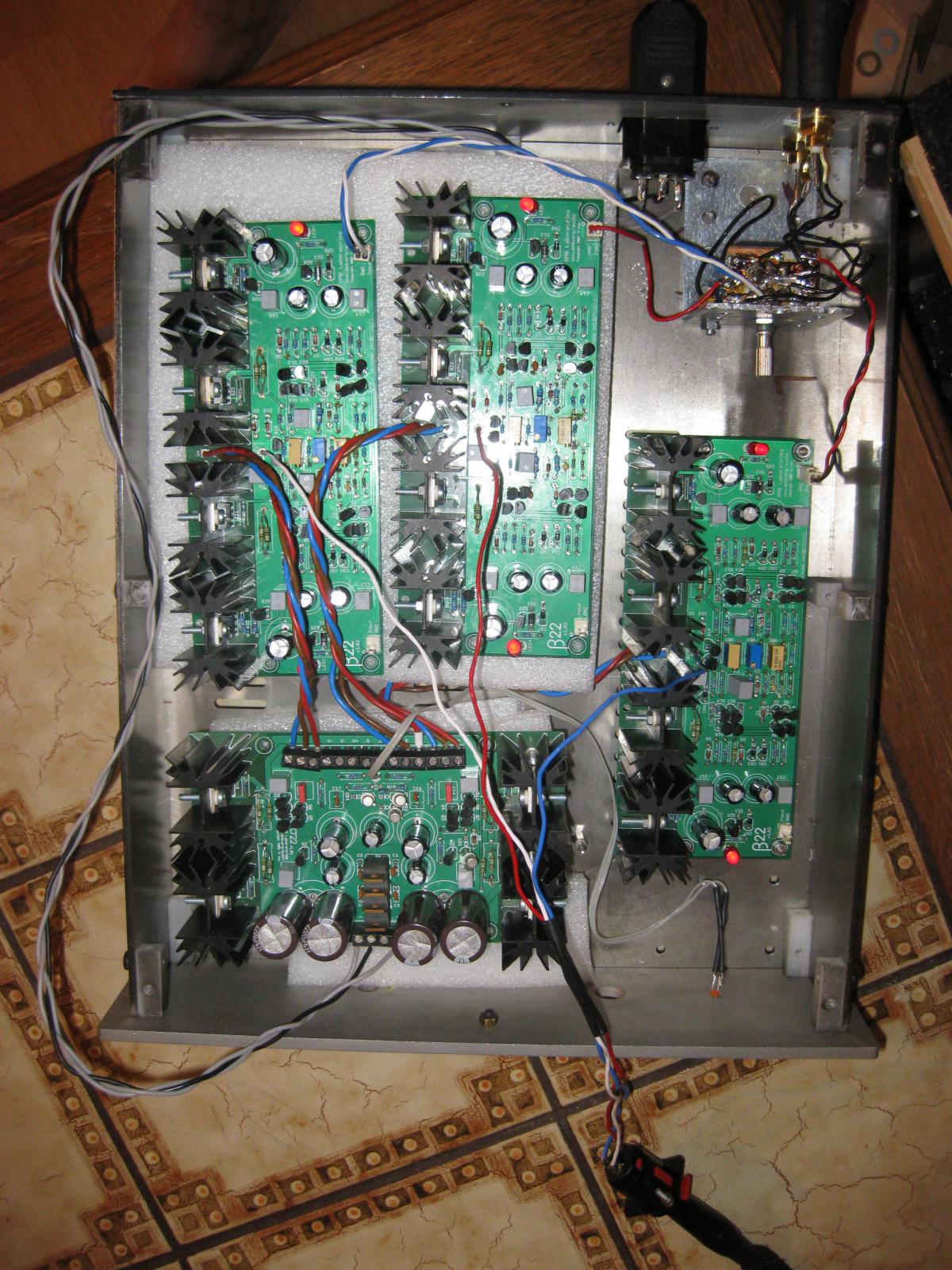

А Вы регулятор правильно подключили? Смотрю, что плата земли у Вас в середине, и к ней подходят красно/чёрные провода, так же, как на соседней Прав. канальной плате, а на лево. канальной плате стоит сине/белая пара кабелей, но плохо видно, как сделана распайка на ALPS-е. Правильно распиновка ALPS-а выглядит так.

Потом, Вы писали, что проблема возникает только на одном канале, тогда надо смотреть эту плату, возможно где-то плохой контакт земли (отошла пайка, пайка вылезла на землю с сигнальной дорожки, там где не должна быть, порвана дорожка и пр.), проверте визуально, прозвоните прибором. Потом, лучше ещё раз, проверить настройку плат.

[seryj 1 000 6 Тракты]

Потом, Вы писали, что проблема возникает только на одном канале, тогда надо смотреть эту плату, возможно где-то плохой контакт земли (отошла пайка, пайка вылезла на землю с сигнальной дорожки, там где не должна быть, порвана дорожка и пр.), проверте визуально, прозвоните прибором. Потом, лучше ещё раз, проверить настройку плат.

Нет гудит в обоих каналах, но левый вроде сильнее гудит.. Просто когда отсоединяешь контакт от одной из плат, то в отсоединенном канале возникает шипение, а играющий канал играет вроде чисто без гудения.



Как проверить настройку плат, инструкция есть?



Подключение РГ проверю конечно, плату тоже посмотрю, спасибо..

Изменено 18 ноября, 2014 пользователем seryj

[Helium 554]

@seryj,

Если вас еще не известил продавец, то вот 2 правила, которые необходимо соблюдать при эксплуатации беты. Это не дефекты дизайна, разработчик специально исключил все защиты для максимально качественного звука.

1) Никогда не подключайте/не отключайте наушники с джеком TRS 6 мм “на горячую”. Это может привести к выходу из строя выходных Мосфетов. Конструкция джека такова, что при подключении/отключении происходит кратковременное замыкание контактов.

Сначала выключите питание, подождите 15 секунд для разрядки конденсаторов, и только потом подключите/отключите наушники.

* В крайнем случае, выкрутите регулятор громкости на минимум, и вынимайте джек наушников быстро, не задерживаясь в среднем положении.

* Это ограничение не касается разъемов XLR (для балансной беты), т.к. так другая конструкция.



2) Никогда не подключайте усилительный блок к силовому блоку с Sigma22, “на горячую”. Это приведет к выходу плат(ы) Sigma22 из строя. Общая сглаживающая емкость каждого канала питания каждой платы Beta22 чудовищна и равна примерно 50000 uF. Подключение Sigma22 на горячую к Beta22 равносильно короткому замыканию выходов Sigma22.

В обесточенном состоянии подключите усилительный блок к силовому блоку, и только потом подключите силовой блок к сети 220 В либо переведите переключатель силового блока в положение “Вкл”.



Впрочем, Пункт 2) вас не касается, т.к. сигма и беты у вас в одном корпусе.



Как проверить настройку плат, инструкция есть?



По очереди коснитесь одним щупом мультиметра к металличекой подложке выходных мосфетов, а другим - к выходному G сигмы. Должно показать (примерно) ~30V, ~8,5V, ~8,5V, ~30V (именно в таком порядке 4 мосфета на каждой плате). Это если сигма на 30V. Результаты в студию.



Вот это сделайте сначала.

Изменено 18 ноября, 2014 пользователем Helium

[seryj 1 000 6 Тракты]

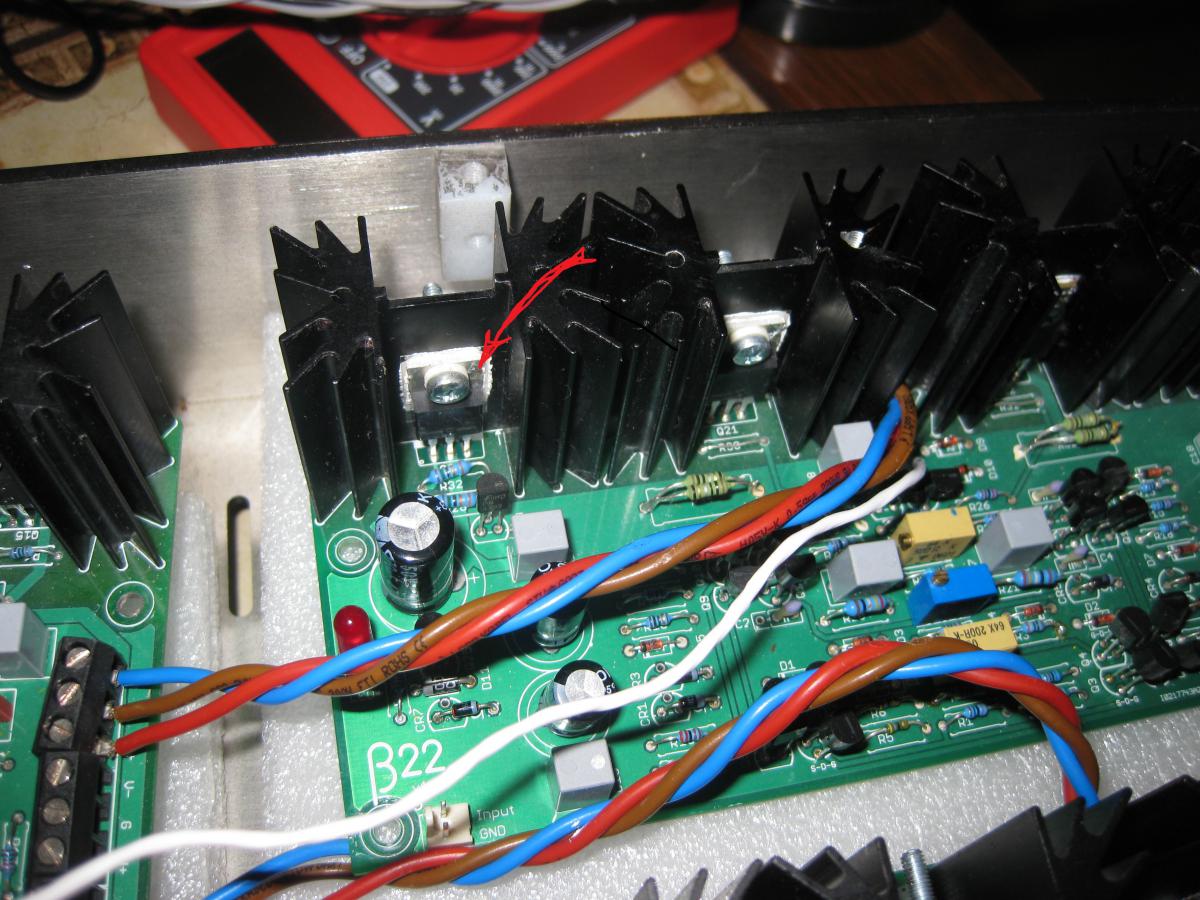

Надеюсь, я правильно понял, где именно металлическая подложка, см фото.



Результаты на всех платах одинаковые: 60,1V, 19,6V, 0 V, 0 V



Все радиаторы теплые. и у тех транз. которые 0 показали.

Изменено 18 ноября, 2014 пользователем seryj

[Helium 554]

Надеюсь, я правильно понял, где именно металлическая подложка, см фото.

Да, именно.



Результаты на всех платах одинаковые: 60,1V, 19,6V, 0 V, 0 V,

Не, явно не то. Другим щупом точно на G (землю) сигмы прикасаетесь?

Если точно правильно меряете, то некоторые мосфеты вышли из строя.

Переверните платы и прозвоните ножки по очереди каждого мосфета между собой в любой комбинации (G-S, G-D, D-S). Никакая комбинация звониться не должна.



И да, 0V быть не должно.

Изменено 18 ноября, 2014 пользователем Helium

[seryj 1 000 6 Тракты]

Прошу пардону за дремучесть, измерял переменное напряжение.



Теперь померил постоянное, вот результаты:



лев: 28,3 9,4 8,3 28,4

земля: 28,3 9,0 8,7 28,4

прав: 28,3 9,9 7,9 28,4

[Helium 554]

Да, все ОК.



Это еще не факт, что электрически платы в порядке. Исключили самое часто выходящее из строя (по вине пользователя) - мосфеты. Проверьте, что постоянка обнулена, и тогда источником проблемы останется только проводка и заземление.

[seryj 1 000 6 Тракты]

. Проверьте, что постоянка обнулена



Как это сделать, поясните плиз?



Если речь о постоянном напряжении на клеммах цокета для подключения наушников, то там я померил сейчас, показывает какие то напряжения. примерно так:



земля- правый 1000

земля левый 400 мV

левый -правый 300

Изменено 19 ноября, 2014 пользователем seryj

[Helium 554]

Так же, как и любую постоянку - между выходом и сигнальной землей.



Отключите источник от усилка, пот выверните на минимум. Один щуп на выход платы, другой на сигнальную землю. Сигнальную землю возьмите со штырька Input.

Мультиметр переведите в режим DC милливольт. Должно быть в пределах 10 милливольт. И так на каждой плате.



[seryj 1 000 6 Тракты]

Измерил, на земляной плате ничего не показал. На левой 250, на правой 1200 mv





У меня, кстати, есть ε12 ("epsilon 12") , говорят она защищает от постоянки.

Как ее подключить, я правда, не знаю.

Из схемы я так понял, что все три выхода , которые иду на джек надо пустить на эту платку, а уже с нее брать сигнал на тот самый джек.

Ну и питание от сигмы подать, только минус и плюс, а землю не надо..

Изменено 19 ноября, 2014 пользователем seryj

[Helium 554]

Это очень много, наушники бы сгорели. Что-то не так меряете. Один щуп на выход платы, откуда провод на джек выходит, другой на GND штырек белого Molex разъема Input.

Изменено 19 ноября, 2014 пользователем Helium

[seryj 1 000 6 Тракты]

Да. вот сейчас выставил до 200 ma и показало по другому.

L -1,3

G -0,3

R -3,9

Это без нагрузки, наушники выдернул.



С нагрузкой примерно то же самое.



Сейчас поменял наушники, были сенх800, подключил akg240df, на них фонит меньше, почти терпимо.

Такой легкий урчаший звучок, когда музыка играет, не слышно, только когда очень тихо и в паузах.

Изменено 19 ноября, 2014 пользователем seryj

[Helium 554]

Если это мВ, то все ок.

Платы бета в порядке.



Проверьте также сигму. Мультиметр переведите в AC, щупом между V+ и G, и между V- и G. Должно быть 0V (это означает, что сигма не пропускает AC).

[8street 393]

до 200 ma

Если это мВ, то все ок.

Вы похоже на разных волнах вещаете.

Я бы посоветовал найти специалиста поблизости. Не в обиду.

[Helium 554]

до 200 ma

Если это мВ, то все ок.

Вы похоже на разных волнах вещаете.

Я бы посоветовал найти специалиста поблизости. Не в обиду.

Хм, а что не так?

Или вы решили, что мультиметр показывает кратно 200мВ? Разумеется, это не так.

[seryj 1 000 6 Тракты]

до 200 ma

Если это мВ, то все ок.

Вы похоже на разных волнах вещаете.

Я бы посоветовал найти специалиста поблизости. Не в обиду.

Специалиста нет поблизости и вряд ли появится, нахожусь в длительной командировке в чужой стране.

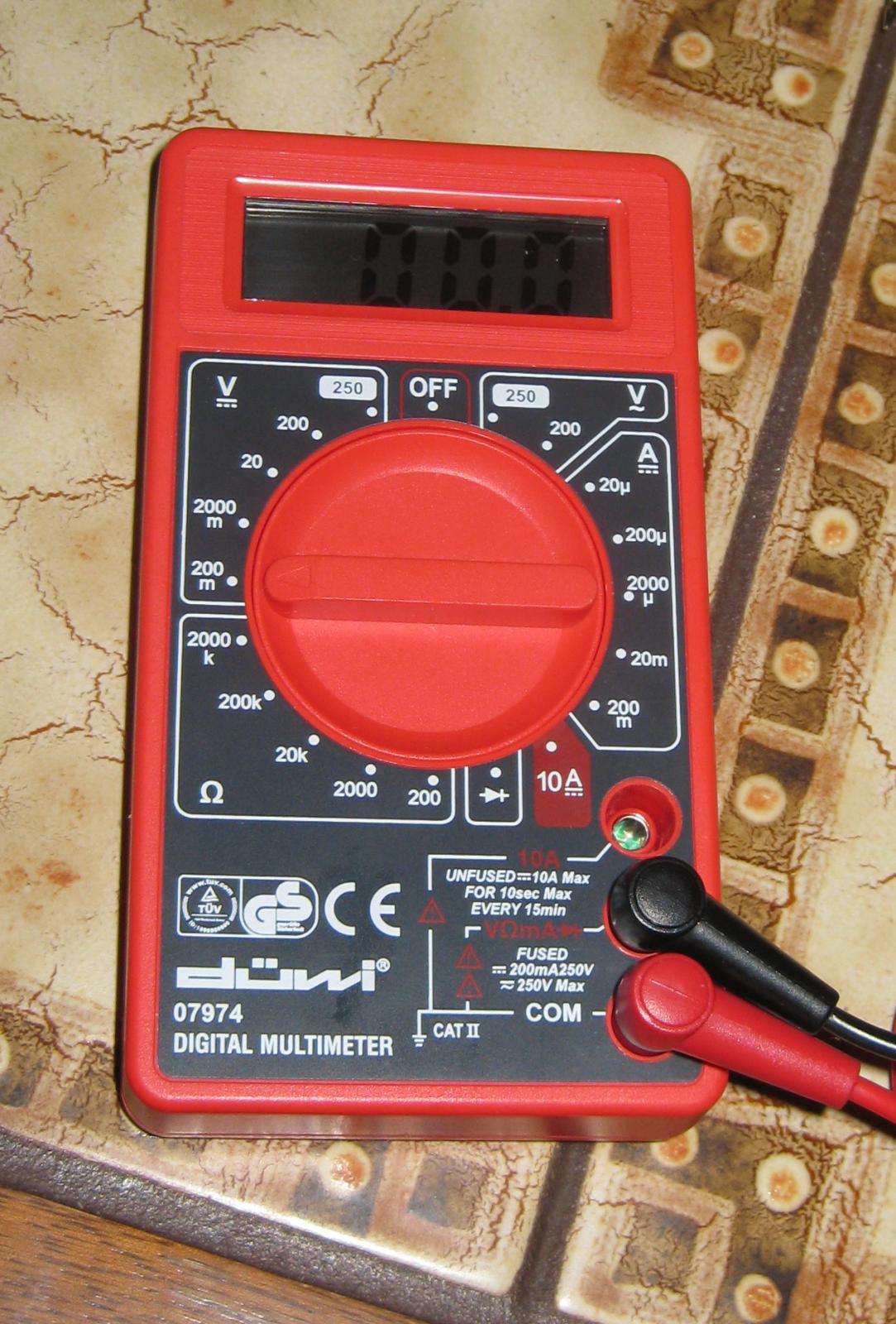

А что не так? Вот фото, там выставлен рычаг на отметку до 200мв

Изменено 19 ноября, 2014 пользователем seryj

[Helium 554]

Update:



А, вот оно что, только сейчас заметил миллиампер.

Ну, это не мой косяк.



Скорее всего, это опечатка, и автор говорит про милливольты. Иначе либо преохранитель мультиметра бы выбило, либо опять же выходные мосфеты, так как в этом режиме атор замкнул их на землю.



до 200 ma

Если это мВ, то все ок.

Вы похоже на разных волнах вещаете.

Я бы посоветовал найти специалиста поблизости. Не в обиду.

Специалиста нет поблизости и вряд ли появится, нахожусь в длительной командировке в чужой стране.

А что не так? Вот фото, там выставлен рычаг на отметку до 200мв



Все ок, просто вы написали mA, а не mV выше.

Изменено 19 ноября, 2014 пользователем Helium

[seryj 1 000 6 Тракты]

Если это мВ, то все ок.

Платы бета в порядке.



Проверьте также сигму. Мультиметр переведите в AC, щупом между V+ и G, и между V- и G. Должно быть 0V (это означает, что сигма не пропускает AC).

Измерил, показывает G - +U 1 , G -V -1

Все три выхода так показывают

[Helium 554]

Все три выхода так показывают

У сишмы эти выходы совмещены, все проверять не нужно.



Измерил, показывает G - +U 1 , G -V -1

В каком режиме ММ? мВ?

Изменено 19 ноября, 2014 пользователем Helium

[seryj 1 000 6 Тракты]

В каком режиме ММ? мВ?

в режиме до 200 mv



и в режиме 20v показывает то же самое почему то.

Изменено 19 ноября, 2014 пользователем seryj

[Helium 554]

Сигма в порядке.

[seryj 1 000 6 Тракты]

А какие есть еще мысли по этому поводу? Где еще копнУть?



Что интересно, не было же фона, когда он только приехал. Появился, когда я провода , идущие к ушному цокету, перепаял.

Изменено 19 ноября, 2014 пользователем seryj
