AMB Beta 22

[jammer 446]

Если кто то еще собрал Бету - поделитесь впечатлениями) по звуку и работе с разными наушниками).

[boow 2]

Если кто-то из Москвы будет делать заказ на amb.org - напишите мне в личку. Мне там всего одна плата нужна

[Helium 560]

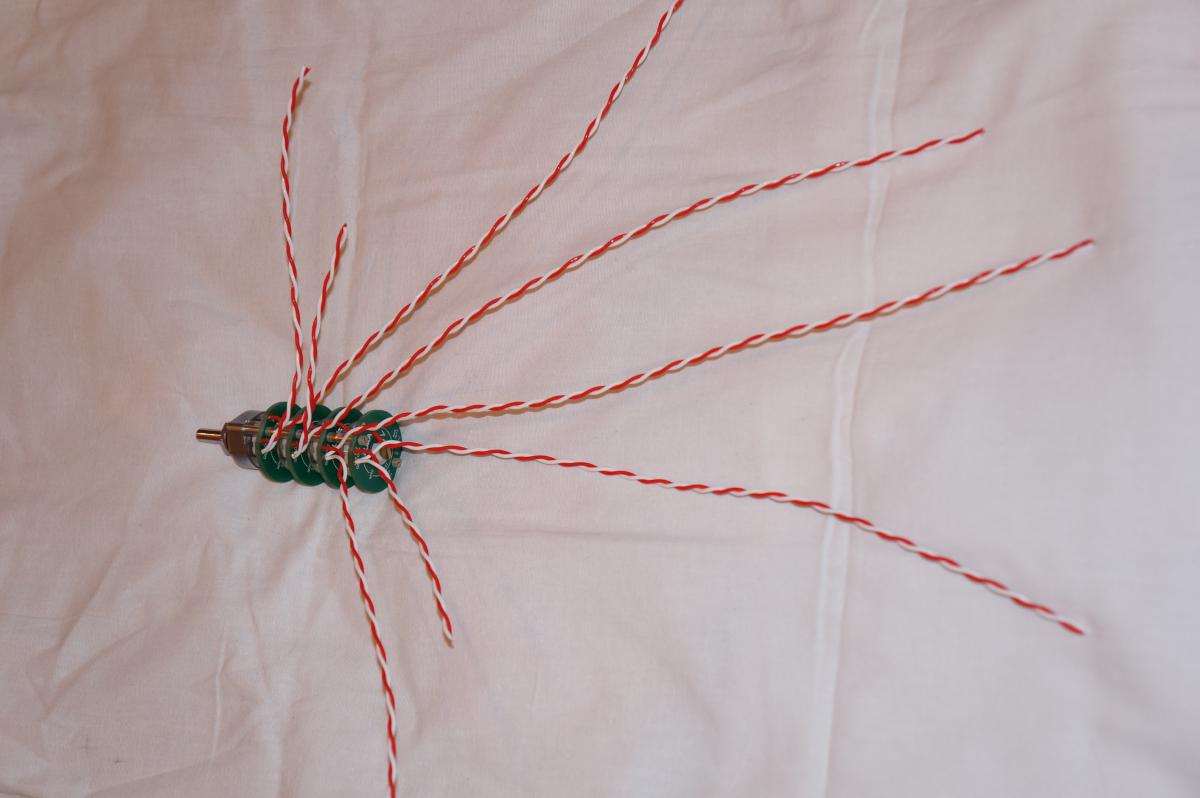

Хотел поделиться, как выглядит балансный потенциометр, готовый к установке. Усатый тараканище

[Helium 560]

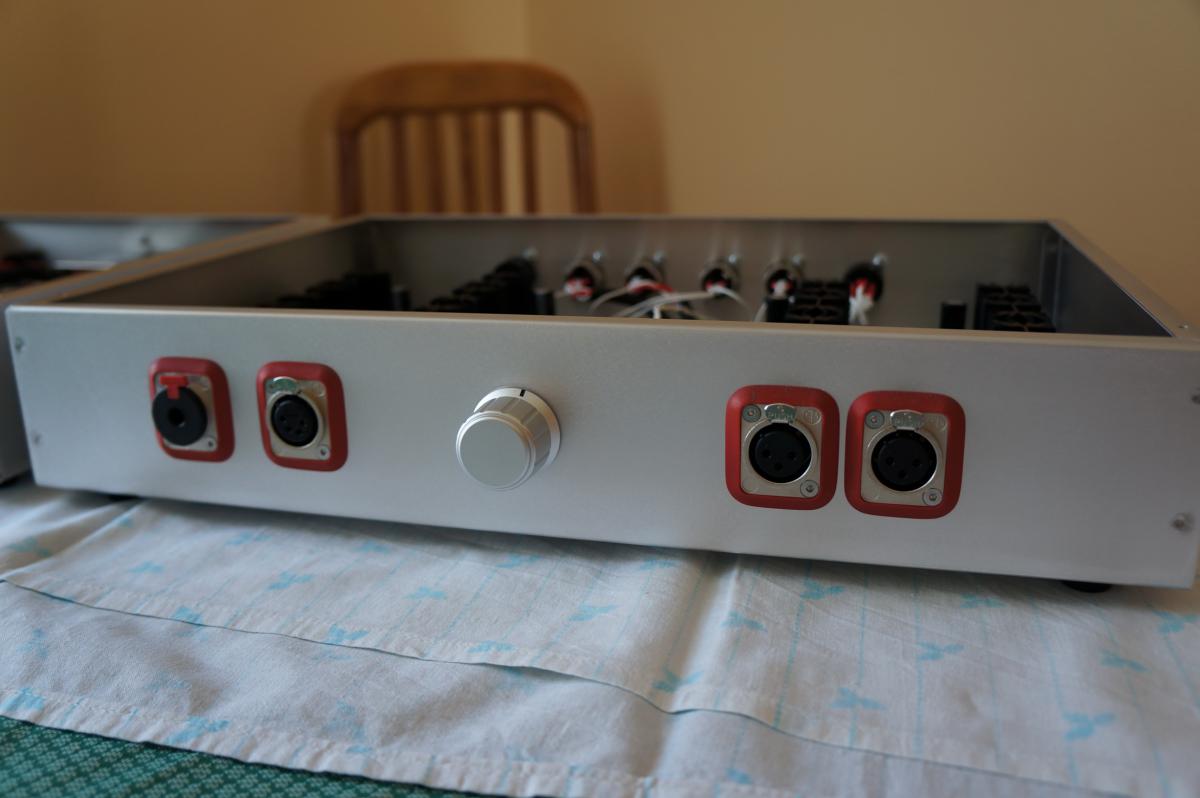

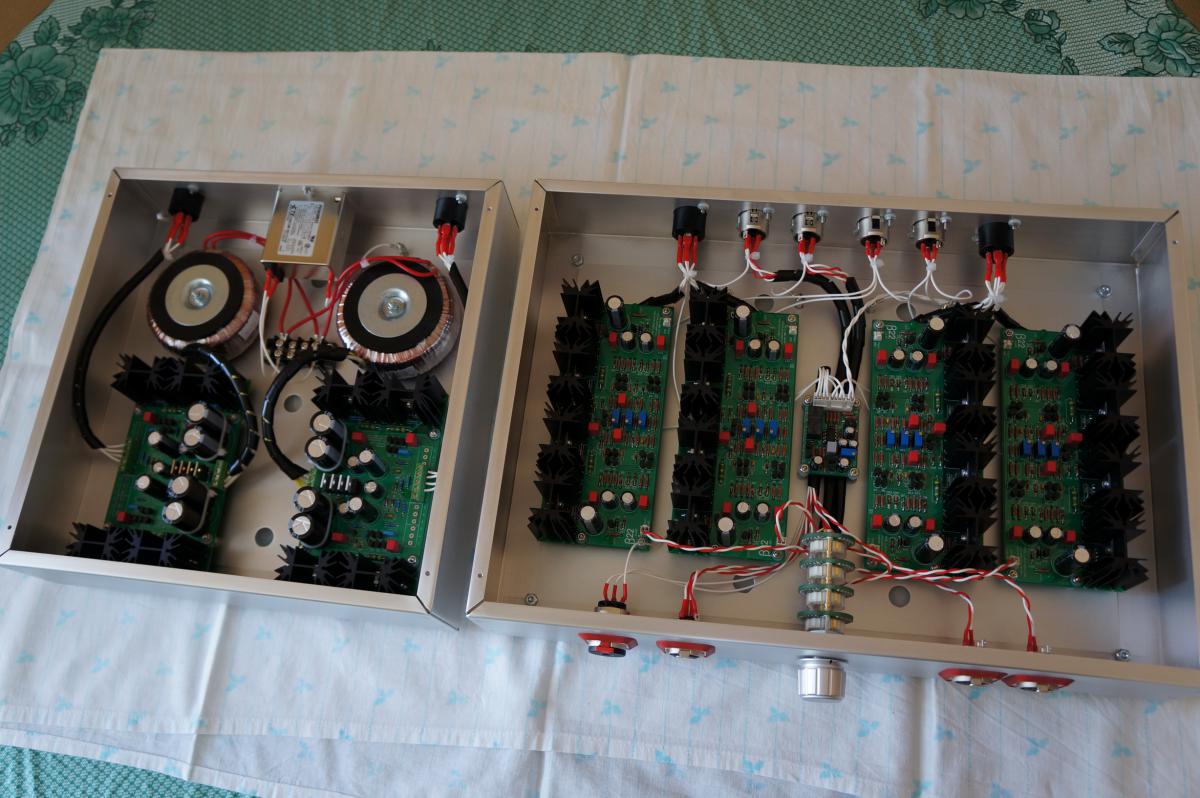

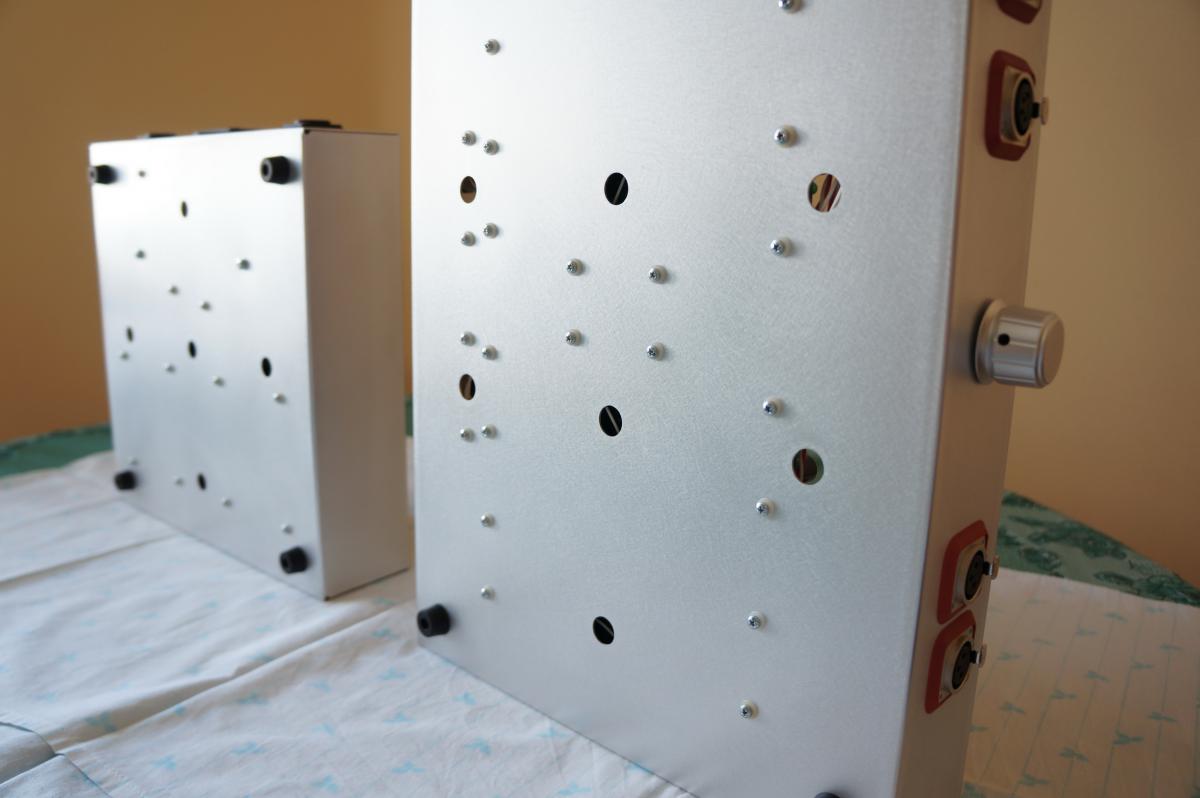

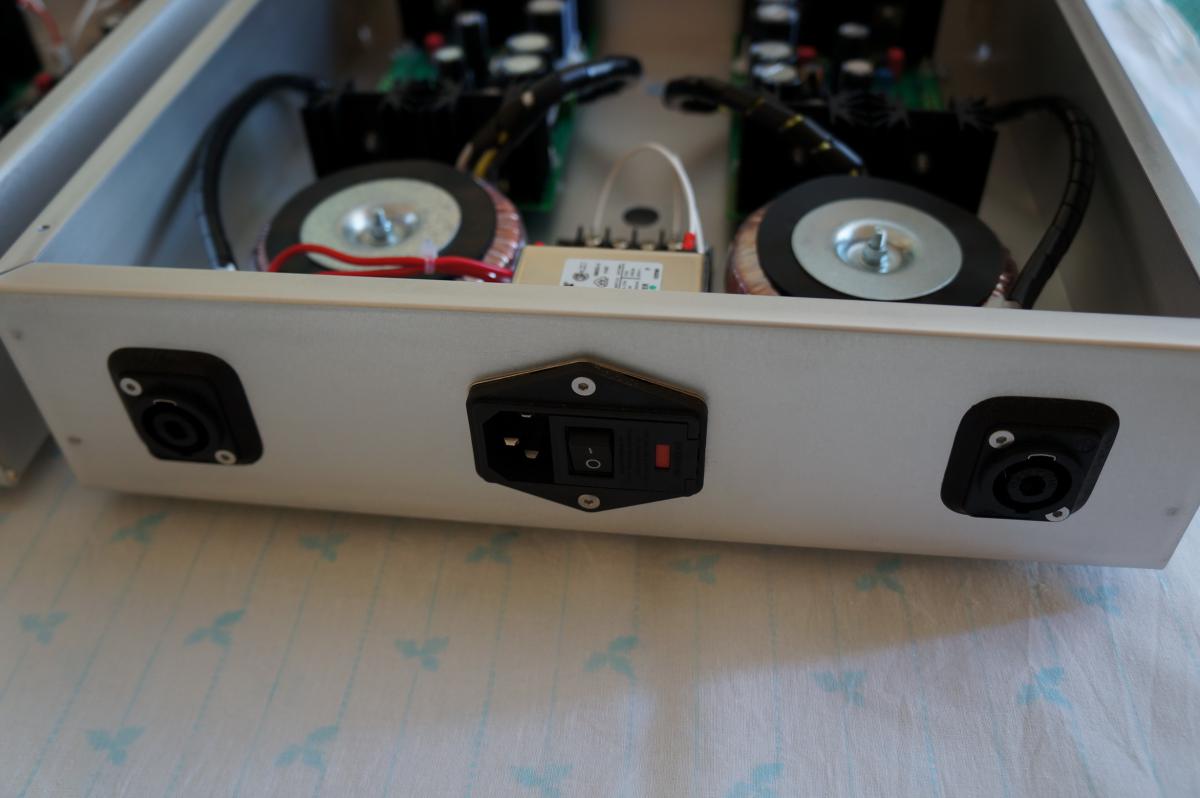

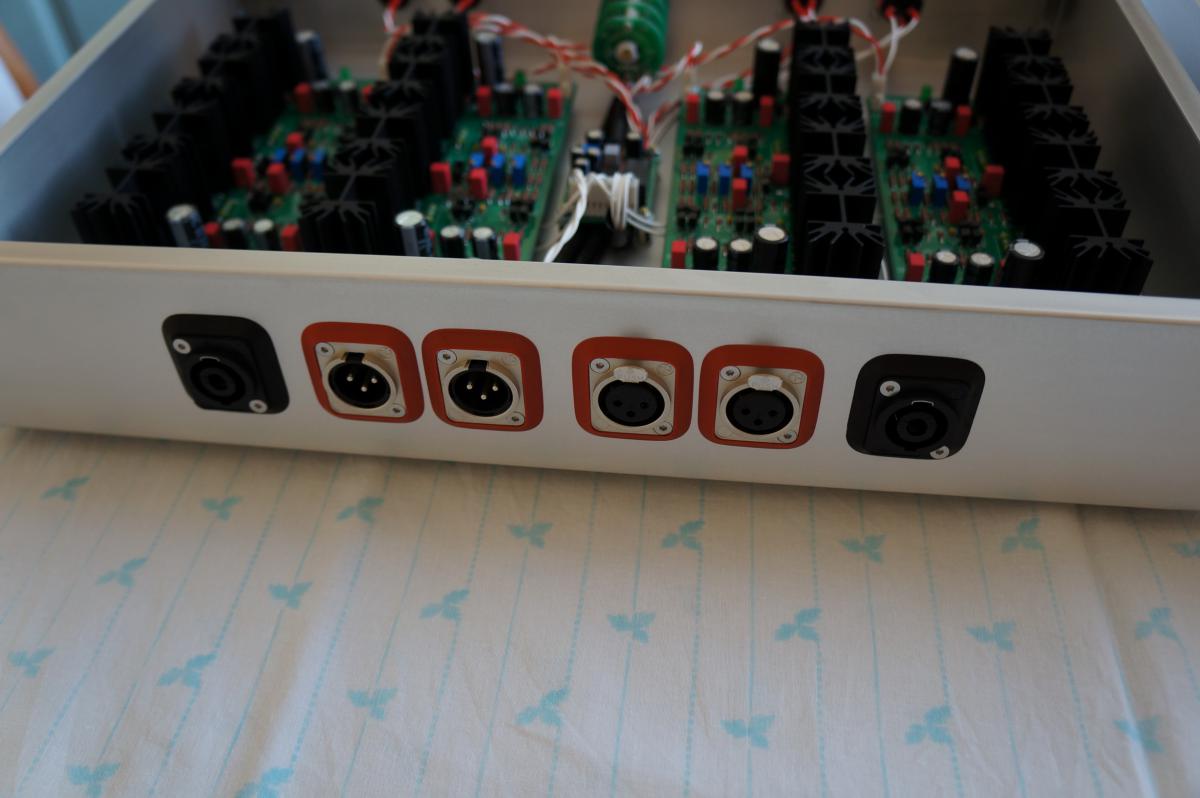

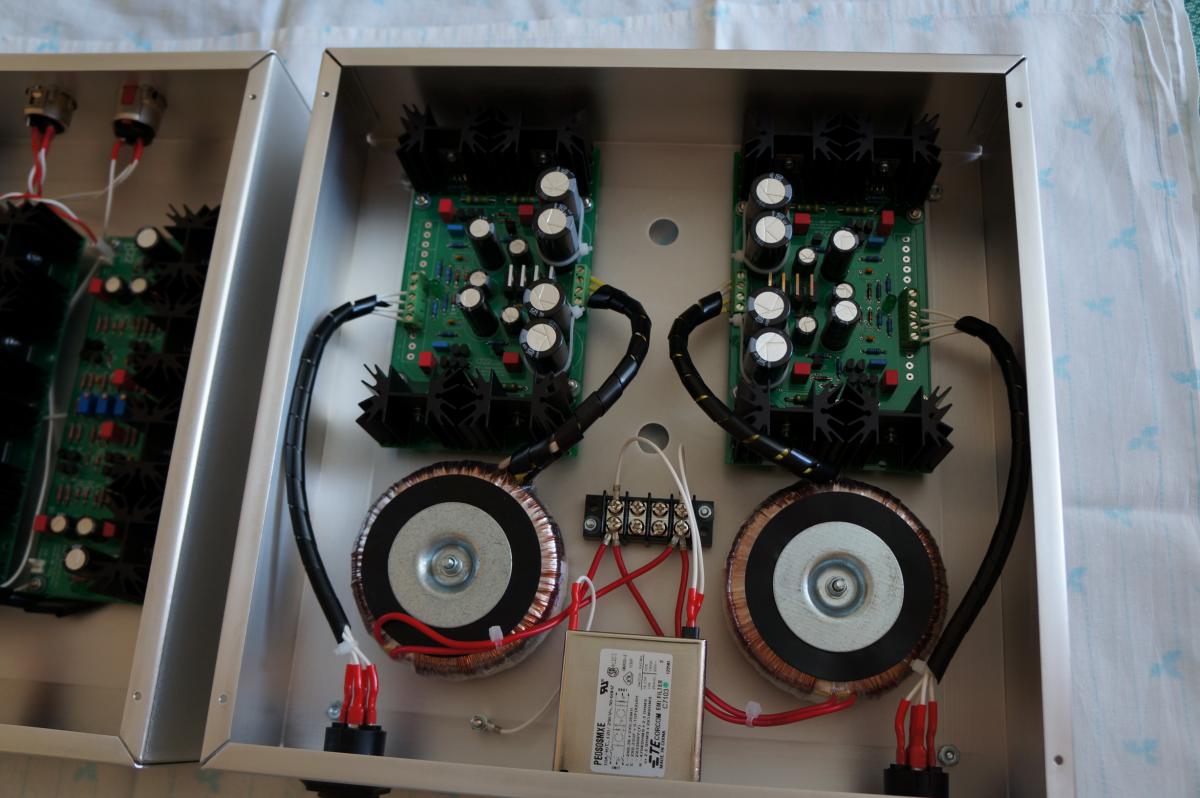

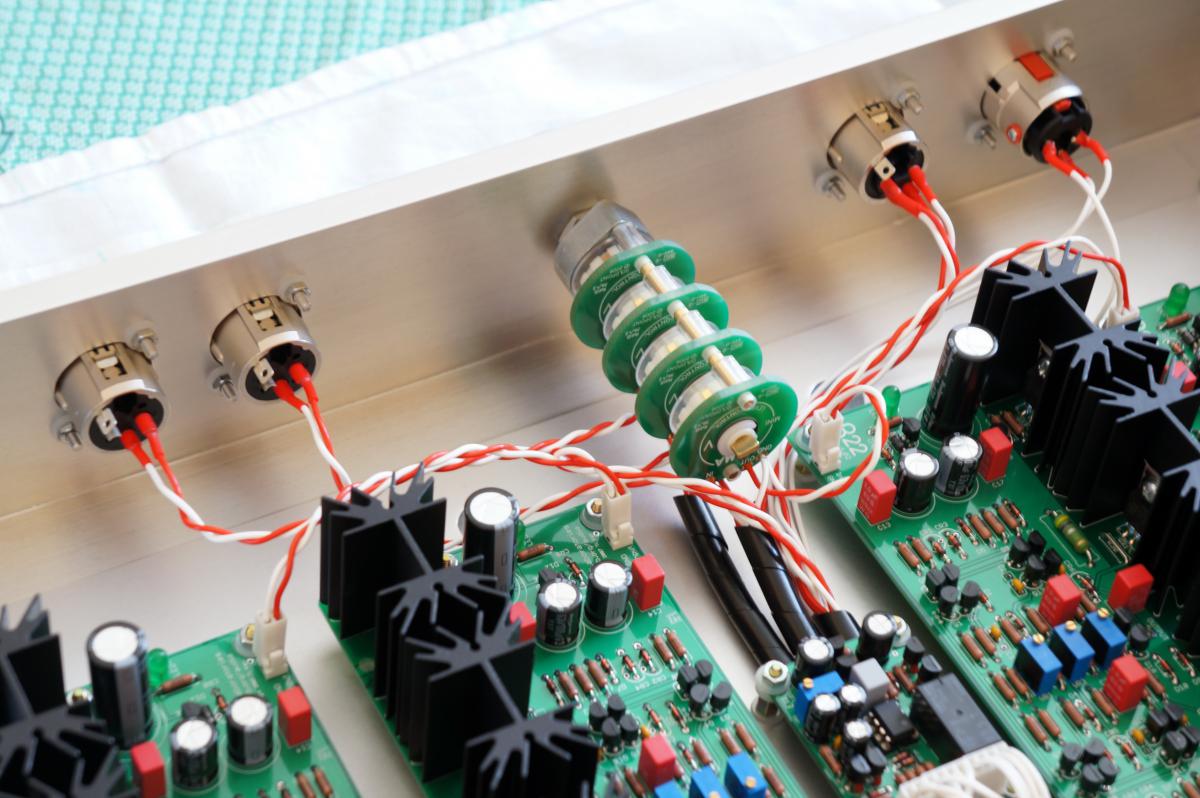

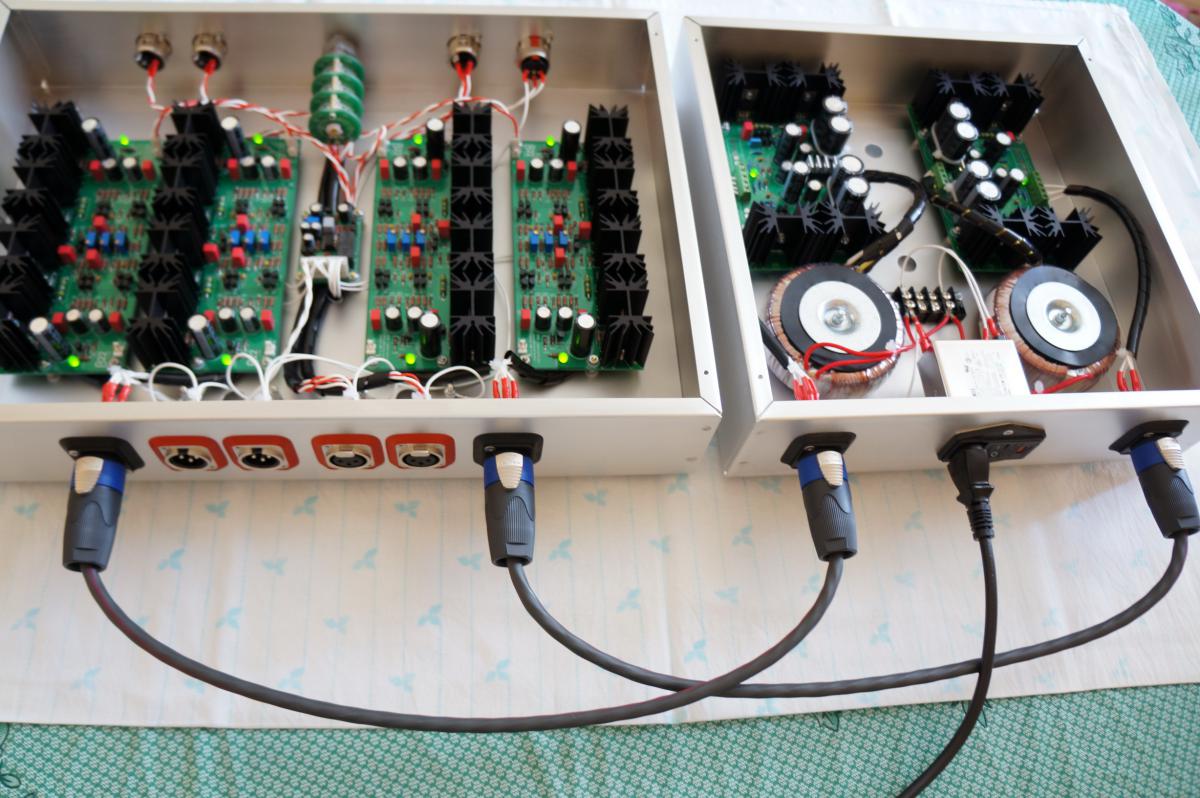

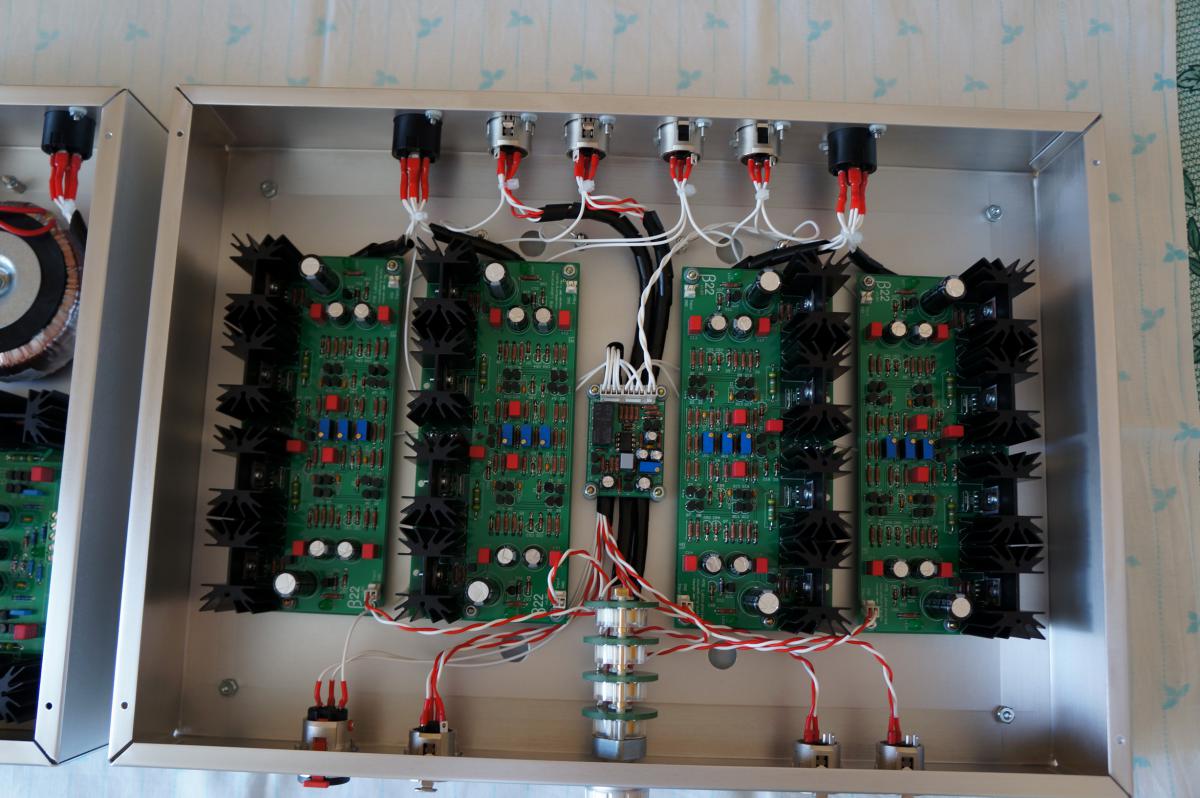

Закончил новый усилитель. Конфигурация: 2 корпуса (усилительный и силовой), 4 платы b22 (балансная схема), двойное питание (2 платы s22 + 2 трансформатора 100VA), высококачественный шаговый регулятор громкости Goldpoint, плата защиты e12, высококачественная проводка из посеребренной бескислородной меди в тефлоновой изоляции), входы XLR, выходы 3-pin XLR, выход 4-pin XLR (распиновка совпадает с AKG K1000, выход TRS, выходы preamp XLR, сетевой фильтр и т.д.

Звук - типичный звук этого усилителя, чем он и знаменит Референсное точное звучание без какого либо окраса и искажения источника (привет схемотехнике, где полностью отсутсвуют конденсаторы на пути сигнала), чудовищная детализация и скорость, эталонная АЧХ и т.д. и все это вкупе с выходной мощностью. Надеюсь, владелец - уважаемый форумчанин - позже поделится своими субъективными впечатлениями.

[zAg 3 251]

Helium Вижу сейчас сборка на резисторах Vishay-DALE, сравнивали, есть ли разница на звуке с собранными на Yageo?

Что за красные рамки в которых стоят терминалы Neutrik (очень красиво смотрится), такие есть в продаже?

[Helium 560]

Helium Вижу сейчас сборка на резисторах Vishay-DALE, сравнивали, есть ли разница на звуке с собранными на Yageo?

Что за красные рамки в которых стоят терминалы Neutrik (очень красиво смотрится), такие есть в продаже?

Нет, напрямую не сравнивал. Все-таки, я не верю, что будет существенная разница в пределах одного типа резисторов (в данном случае, metal film).

Красные каучуковые рамки - это родные Neutrik SCDP.

[zAg 3 251]

Красные каучуковые рамки - это родные Neutrik SCDP.

А где продаются?

[Helium 560]

Есть в Аудиомании (Мск и СПб), есть в Mouser и т.д.

[iow 1 809 1 Тракты]

Закончил новый усилитель. Конфигурация: 2 корпуса (усилительный и силовой), 4 платы b22 (балансная схема), двойное питание (2 платы s22 + 2 трансформатора 100VA), высококачественный шаговый регулятор громкости Goldpoint, плата защиты e12, высококачественная проводка из посеребренной бескислородной меди в тефлоновой изоляции), входы XLR, выходы 3-pin XLR, выход 4-pin XLR (распиновка совпадает с AKG K1000, выход TRS, выходы preamp XLR, сетевой фильтр и т.д.

Звук - типичный звук этого усилителя, чем он и знаменит Референсное точное звучание без какого либо окраса и искажения источника (привет схемотехнике, где полностью отсутсвуют конденсаторы на пути сигнала), чудовищная детализация и скорость, эталонная АЧХ и т.д. и все это вкупе с выходной мощностью. Надеюсь, владелец - уважаемый форумчанин - позже поделится своими субъективными впечатлениями.

Спасибо! Обязательно опишу всё подробно.



Традиционно скажу: если кому-то из жителей Петербурга интересно сравнение этой беты с каким-либо моим или вашим усилителем, то заходите в гости. Пишите в лс. У меня бета сборки Helium'a появится где-то 3-4 августа, не раньше.

[Kzakkttixx 389 1 Тракты]

Чет подзабыл, во сколько усилок по деньгам вышел?

[iow 1 809 1 Тракты]

Чет подзабыл, во сколько усилок по деньгам вышел?

Это лучше по лс со сборщиком. Вроде, под запретом у нас на форуме такие обсуждения.

[Baltic 67]

Насколько глубоко стоит залезать в развязку по питанию? Если мы развязали нагрузку и усиление, то и питание надо до какой-то разумной степени развязать.



Варианты организации эл. питания для балансной конструкции из 4-х плат (стоило бы картинки нарисовать):

1. все 4 беты усиления запитаны от одной сигмы. На мой взгляд какого-никакого электронщика - существенный дисбаланс конструкции. Связь по питанию сожрёт немало качества.

2. по 2 беты Левого и Правого каналов запитаны от отдельных сигм. Уже лучше, но не пойти ли дальше?

3. каждая из 2-х сигм получает свой трансформатор. Развязались вплоть до первичного питания (вопросы развязки которого очевидно вылезают за рамки топика).

4. каждая бета запитана от отдельной сигмы. Все сигмы сосут один трансформатор. Как-то кривовато всё равно.

5. каждая бета запитана от отдельной сигмы. Группа из 2-х сигм каждого из каналов удостоена отдельного трансформатора (пошли в экстрим).

6. каждая бета запитана от отдельной сигмы, а та от персонального трансформатора (экстрим достиг максимума).



Какой вариант кажется вам наиболее сбалансированным?

Изменено 28 июля, 2014 пользователем Baltic

[zAg 3 251]

Baltic Всё зависит от ряда факторов, желания (целесообразности), стоимости (во сколько это обойдётся, и надо ли), габаритов "ящика" (как он впишеться в общий вид системы), точности подбора компонентов (что-бы на выходе получились очень близкие значения), тогда, может 6-ой вариант будет лучше, вот только заметит ли кто на слух, разницу между звучанием усилителя запитанного от такой схемы, или в два раза дешевле п.3, вопрос?

[Baltic 67]

, п.3 мне самому наиболее симпатичен, но объективности ради стоило бы все варианты рассмотреть.

[Helium 560]

Если не стоит задача максимально сэкономить, то рекомендуется №2 и №3. Разницы между ними нет.

Бету положительного и отрицательного канала рекомендуется запитать от одной сигмы, а не от отдельных.

Т.е. конфигурация 4 беты/2 сигмы будет по измеряемым параметрам качественнее, чем 4 беты/4 сигмы.

Отдельные трансформаторы на каждую сигму не имеют особой роли. В первом случае будет транс 100-120VA, во втором - 2 меньших транса по 50-6VA.



[Baltic 67]

Если не стоит задача максимально сэкономить, то рекомендуется №2 и №3. Разницы между ними нет.

Разница в трансформаторе в п.3. Отработает ли он расходы на себя?

Бету положительного и отрицательного канала рекомендуется запитать от одной сигмы, а не от отдельных.

Т.е. конфигурация 4 беты/2 сигмы будет по измеряемым параметрам качественнее, чем 4 беты/4 сигмы.

Отлично, предварительно можно считать это вопрос закрытым. Но всё таки подождём ещё мнений.

Отдельные трансформаторы на каждую сигму не имеют особой роли. В первом случае будет транс 100-120VA, во втором - 2 меньших транса по 50-6VA.

Тут мне лично не совсем понятно. Я пытаюсь оценить удельный вклад в развязку по питанию:

- сигм;

- трансформаторов.

[Helium 560]

@Baltic,

Если честно, на слух скорее всего разницу даже между двумя полюсами (п1 и п6) не уловить.

Сигма22 уже самодостаточна и выдает очень качественное питание. Дальше - уже перфекционизм и доп. расходы (речь не только о стоиомсти самой сигмы, но и на о кабелях между корпусами, разъемах и т.д.)



Увеличение кол-ва сигма полезно в случае, если усилитель будет использоваться для пассивной акустики. В этом случае рекомендуется поставить 4 сигмы и КУ задать макисмальный (11).





[iow 1 809 1 Тракты]

Обновил подпись. Получил сегодня балансную Beta22 от Helium'a, за что ему большое спасибо! Жду балансные межблоки от Демографа и dual-3pin кабель от MS Audio для хешек. Потом напишу сравнительный отзыв (аналогичный этому) по усилкам, которые у меня имеются в наличии, в сочетании с разными наушниками. Ну, и, традиционно, жду в гости форумчан, заинтересованных в прямых столкновениях. Отдельную тему создам чуть позже, когда прояснится вопрос со сроками получения кабелей.

[mr. h 28]

Будет очень интересно.

[bbest 93 2 Тракты]

Всем привет!



Собираю балансную бету22. Кто подбирал элементы Q1, Q2, Q3, Q4; скажите - на сколько критично подбирать в квады или все таки можно попарно подобрать Q1 c Q2 и затем Q3 c Q4? У ТиКана на сайте написано что подбора в пары достаточно. Как это повлияет на звук?

[Rutger 16 228]

Обновил подпись. Получил сегодня балансную Beta22 от Helium'a, за что ему большое спасибо! Жду балансные межблоки от Демографа и dual-3pin кабель от MS Audio для хешек. Потом напишу сравнительный отзыв (аналогичный этому) по усилкам, которые у меня имеются в наличии, в сочетании с разными наушниками. Ну, и, традиционно, жду в гости форумчан, заинтересованных в прямых столкновениях. Отдельную тему создам чуть позже, когда прояснится вопрос со сроками получения кабелей.



Вадим, будет очень интересно, причем как в плане сравнения Beta22: баланс/не баланс, так и Beta22 (баланс) - Demograf AMP ECL82.

[iow 1 809 1 Тракты]

Вадим, будет очень интересно, причем как в плане сравнения Beta22: баланс/не баланс, так и Beta22 (баланс) - Demograf AMP ECL82.

Ну, я как всё отслушаю сам, позову в гости. Будет интерес - сравним всё на любых наушниках.

[KingFiercer 323 4 Тракты]

Классно сделан усилитель, с виду очень аккуратная работа. Интересно будет сравнение с Beta22 от Energetic'а.

[Rutger 16 228]

Интересно будет сравнение с Beta22 от Energetic'а.



Это сравнение будет интересно очень многим (мне в том числе), наконец то выясним вопрос, имеет ли баланс особое преимущество перед не балансом или нет. И если имеет, то, учитывая, что Helium находится в Питере, то ... буду думать. Хотя, как написал ранее, сравнение с усилителем от Димы тоже очень интересно.



Ну, я как всё отслушаю сам, позову в гости. Будет интерес - сравним всё на любых наушниках.





Обязательно подъеду, но не ранее конца сентября.



[Baltic 67]

@iow, а зачем трансформаторы 2х100 выбрали? Акустику хотите подключать?
