NeakroN 3 Опубликовано 29 ноября, 2011 Здравствуйте.Держу дома чудо заморское - комплект STAX SRS-3050a. Обязан им "собрату" VanDemarezу.Так вот, комплект, а точнее усилитель SRM-323A - на 100V±5?. Частями на форуме уловил, что трансформатор в нем "сдвоенный". Тоесть распайками можно сменить требуемое входящее напряжение на 220v.И так, собратья, коллеги, хозяева данной живности! Кто сам уже перепаял? разбирается как замерить да определить что куда? Очень прошу владельцев 323II сфотографировать внутреннюю пайку трансформатора. При схожести - всё должно быть просто. Буду очень признателен за любую помощь и советы. Только без шуток... сожгу если любимца своего - умру от душевной травмы Уже десять лет меня радует Levz DAC-S-014 с Audio-Technica ATH-W1000 Улица iPhone и Yuin Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
SharapoFF 4 602 Опубликовано 29 ноября, 2011 Здравствуйте.Держу дома чудо заморское - комплект STAX SRS-3050a. Обязан им "собрату" VanDemarezу.Так вот, комплект, а точнее усилитель SRM-323A - на 100V±5?. Частями на форуме уловил, что трансформатор в нем "сдвоенный". Тоесть распайками можно сменить требуемое входящее напряжение на 220v.И так, собратья, коллеги, хозяева данной живности! Кто сам уже перепаял? разбирается как замерить да определить что куда? Очень прошу владельцев 323II сфотографировать внутреннюю пайку трансформатора. При схожести - всё должно быть просто. Буду очень признателен за любую помощь и советы. Только без шуток... сожгу если любимца своего - умру от душевной травмы А влом залезть в ветку "про Стаксы" и найти там подробное описание этого процесса именно для 323? Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
darth_vermin 12 Опубликовано 29 ноября, 2011 только что перепаял свой усил..полет нормальный) правильность информации в ветке, упомянутой Шараповым подтверждаю.. Philips CD-304 MKII -> Accustic Arts DAC Tube II-> STAX SR-009, Luxman P-1U, HD800, DENON AH-D7000, HD580 Interconnectors: Heavens Gate Ultra Silence XLR, Accustic Arts Digiline Coax, Furutech Alfa 3 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

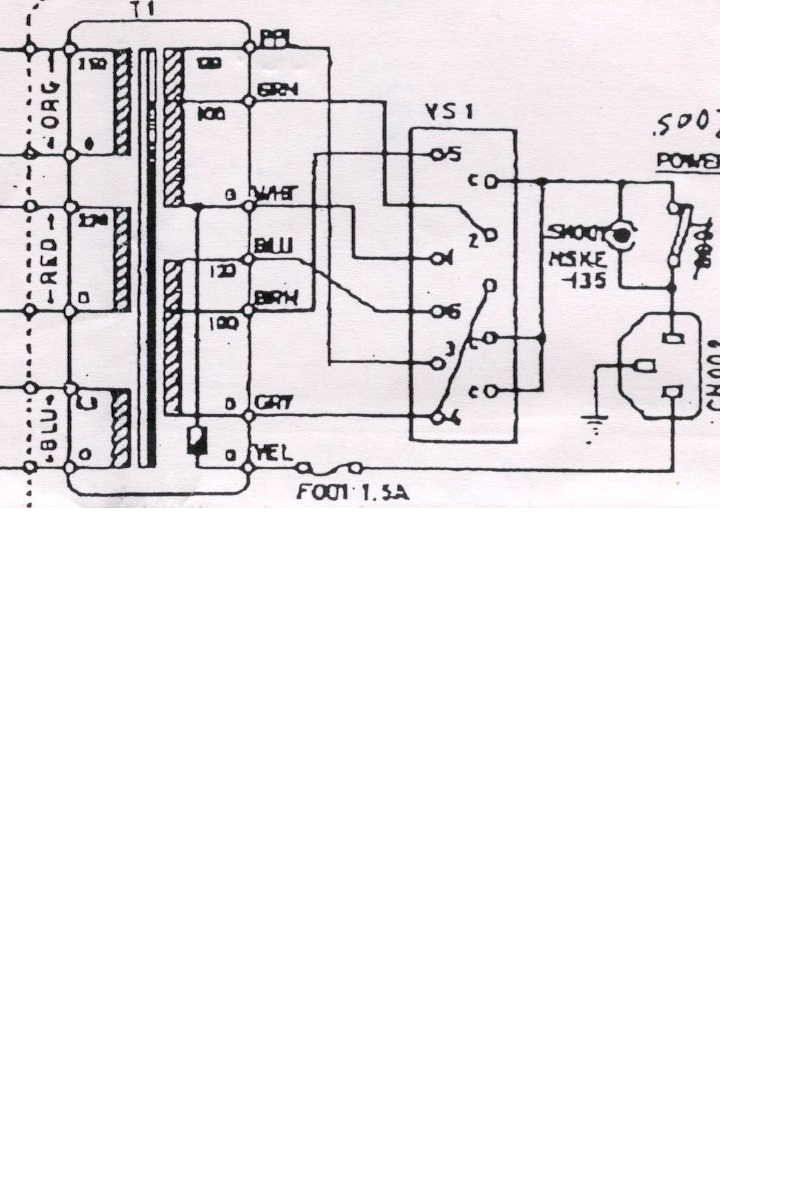

Брут 291 Опубликовано 30 ноября, 2011 Вот поясняющая картинка. Versus Audio MP >>> Resonessence Labs Invicta Mirus >>> Усилитель от victorvvo (двухтактный на октальных лампах) >>> Stax SR-007МК2 SZ3 Yamamoto HA-03 >>> Victor HP-DX 1000 / Audio Technica ATH-W5000 / Grado PS1000 Было: Fostex HP-A8 Arkhipov's Laboratory DAC 1541 NAD M51 Регенератор 220V CSE RK-100 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
NeakroN 3 Опубликовано 30 ноября, 2011 SharapoFF, darth_vermin, Брут благодарю. Должным образом не просмотрел форум. Тему удаляем Уже десять лет меня радует Levz DAC-S-014 с Audio-Technica ATH-W1000 Улица iPhone и Yuin Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
NeakroN 3 Опубликовано 14 января, 2013 Нет, тему не удаляем. Здравствуйте всем! Как же я скучал оказывается =) Вечер потратил, но фотографии "как получилось" не нашел. Уже и загран форумы нагуглил. Все-таки, у кого сохранились фотографии получившейся переделки? опубликуйте пожалуйста. Паять будут умеющие люди, конечно же все замерим и проверим. Но все же, что куда перебросить ориентиром было бы не лишне. Уже десять лет меня радует Levz DAC-S-014 с Audio-Technica ATH-W1000 Улица iPhone и Yuin Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
victorvvo 511 Опубликовано 14 января, 2013 Нет, тему не удаляем. Здравствуйте всем! Как же я скучал оказывается =) Вечер потратил, но фотографии "как получилось" не нашел. Уже и загран форумы нагуглил. Все-таки, у кого сохранились фотографии получившейся переделки? опубликуйте пожалуйста. Паять будут умеющие люди, конечно же все замерим и проверим. Но все же, что куда перебросить ориентиром было бы не лишне. Смотрите здесь -- http://easytubeamp.com/?p=480 Делайте проще, усложнить всегда успеем. Audeze LCD-3, Stax SR-404 Signature, AKM4499EQ DSD USB DAC, Apple Mac Mini i7+ Linear PS, ZEN Silver Monster Amp, 7N7+7C5 Transformer-coupled LCR Phonostage, Sylvania 6AG7+4300B PP Power Amp, Njoe Troeb CD Transport, Goldring/Lenco G-99 Vinyl Table with SME M2-12R Tonearm, Very High Purity Copper cables, Seas Thor Transmission Line 2-way Speakers Мой блог https://www.easytubeamp.ru Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
NeakroN 3 Опубликовано 14 января, 2013 ВИКТОР СПА СИ БООООООООО! Уже десять лет меня радует Levz DAC-S-014 с Audio-Technica ATH-W1000 Улица iPhone и Yuin Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
VanDemarez 39 Опубликовано 14 января, 2013 Долго же вы решались его паять Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
NeakroN 3 Опубликовано 15 января, 2013 VanDemarez Вань здравствуй! 100 лет...Вижу тут, вижу Японию. Все по прежнему у тебя - рад. Да вот решился перевезти аппаратуру на сьемную квартиру. С пк слушать вообще что либо пустое дело, особенно на W1000 звонок телефонный вставляет больше Сейчас хочу ЦАП взять. Меня б до весны мой Levz устроил, но он с косяком, на корпусе 100v. Юрий из Левз предлагал поправить, но уж лень и этим с почтой заморачиваться. Сейчас думаю над денежкой, на что нибудь из нашего. Взял бы Гавану, но на ДХ не продают, с иных рук брать боюсь брака. Уже десять лет меня радует Levz DAC-S-014 с Audio-Technica ATH-W1000 Улица iPhone и Yuin Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
SeReGa63 63 2 Тракты Опубликовано 9 марта, 2013 Помогите разобраться с переделкой трансформатора в усилителе SRM-006ts, сам не Электрик поэтому мне тяжеловато самостоятельно.Также как на фото у меня три перемычки (1, 3, 6,) http://easytubeamp.com/wp-content/uploa ... ge0021.jpgВопрос 1) необходимо отпаять все три перемычки? 2) если я сделаю фото может кто-нибудь пошагово объяснить что куда? Дома: ноут ==>Berkeley Audio Alpha Usb ==>Esoteric D-05 ==> KGBH FLUX LAB ==> Stax Sigma Pro, PHENOMENON Canorum (на реконструкции), Stax SR-009 В командировке: Sony NW-WM1Z ==> KIMBER KABLE MUC-B20SB1 ==> Sony MDR-Z1R, ТДС-15 snorry super mod Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Брут 291 Опубликовано 9 марта, 2013 Для начала снимите пластмассовую крышечку, как на http://easytubeamp.com/wp-content/uploa ... age006.jpgи убедитесь, что у вас все обмотки выведены. Мне попался экземпляр с двумя обмотками 100 вольт ровно.Тогда поможет только внешний транс 220\100 вольт. Versus Audio MP >>> Resonessence Labs Invicta Mirus >>> Усилитель от victorvvo (двухтактный на октальных лампах) >>> Stax SR-007МК2 SZ3 Yamamoto HA-03 >>> Victor HP-DX 1000 / Audio Technica ATH-W5000 / Grado PS1000 Было: Fostex HP-A8 Arkhipov's Laboratory DAC 1541 NAD M51 Регенератор 220V CSE RK-100 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
SeReGa63 63 2 Тракты Опубликовано 9 марта, 2013 БрутЯ уже посмотрел у меня все обмотки на месте,причем торчат из под крышки, так что даже вскрывать не надо Дома: ноут ==>Berkeley Audio Alpha Usb ==>Esoteric D-05 ==> KGBH FLUX LAB ==> Stax Sigma Pro, PHENOMENON Canorum (на реконструкции), Stax SR-009 В командировке: Sony NW-WM1Z ==> KIMBER KABLE MUC-B20SB1 ==> Sony MDR-Z1R, ТДС-15 snorry super mod Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
SeReGa63 63 2 Тракты Опубликовано 9 марта, 2013 Люди!!! Плиз, помогите кто может, а то сегодня посылку с почты забрал (srm-006ts + sr-507).Понижающего трансформатора нет, душу разрывает когда пощупать можешь, а послушать нет Заранее спасибо. Дома: ноут ==>Berkeley Audio Alpha Usb ==>Esoteric D-05 ==> KGBH FLUX LAB ==> Stax Sigma Pro, PHENOMENON Canorum (на реконструкции), Stax SR-009 В командировке: Sony NW-WM1Z ==> KIMBER KABLE MUC-B20SB1 ==> Sony MDR-Z1R, ТДС-15 snorry super mod Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
bobbyGUN 26 Опубликовано 10 марта, 2013 Хы.. Интересненько. Я, свой тоже хотел, одно время переделать на 220V. Так и не нашёл специалиста. Сам я не паяльщик. Купил трансформатор. И юзаю так.Трансформатор в подписи. Не гудит. Его, вообще не слышно.. Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Demm 2 032 Опубликовано 10 марта, 2013 разве можно использовать трансформатор 220/110, если нужно 100V? Это же 10% разницы получается Lynx AES16 -> Mytek Digital Stereo192-DSD DAC-> AMB Beta22 4-board balanced+2xSigma22 by Helium -> Hifiman HE-6 Snorry Carbon Fiber Headband Mod Lynx AES16 -> Mytek Digital Stereo192-DSD DAC-> Двухтактный усилитель (6SL7/6V6) для наушников Stax by victorvvo-> Stax SR-507, Stax SR-303, Stax SR-007A MKII SZ2 Межблочный кабель: 16 Core Pure Silver Litz XLR Interconnects by Achtung Audio Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

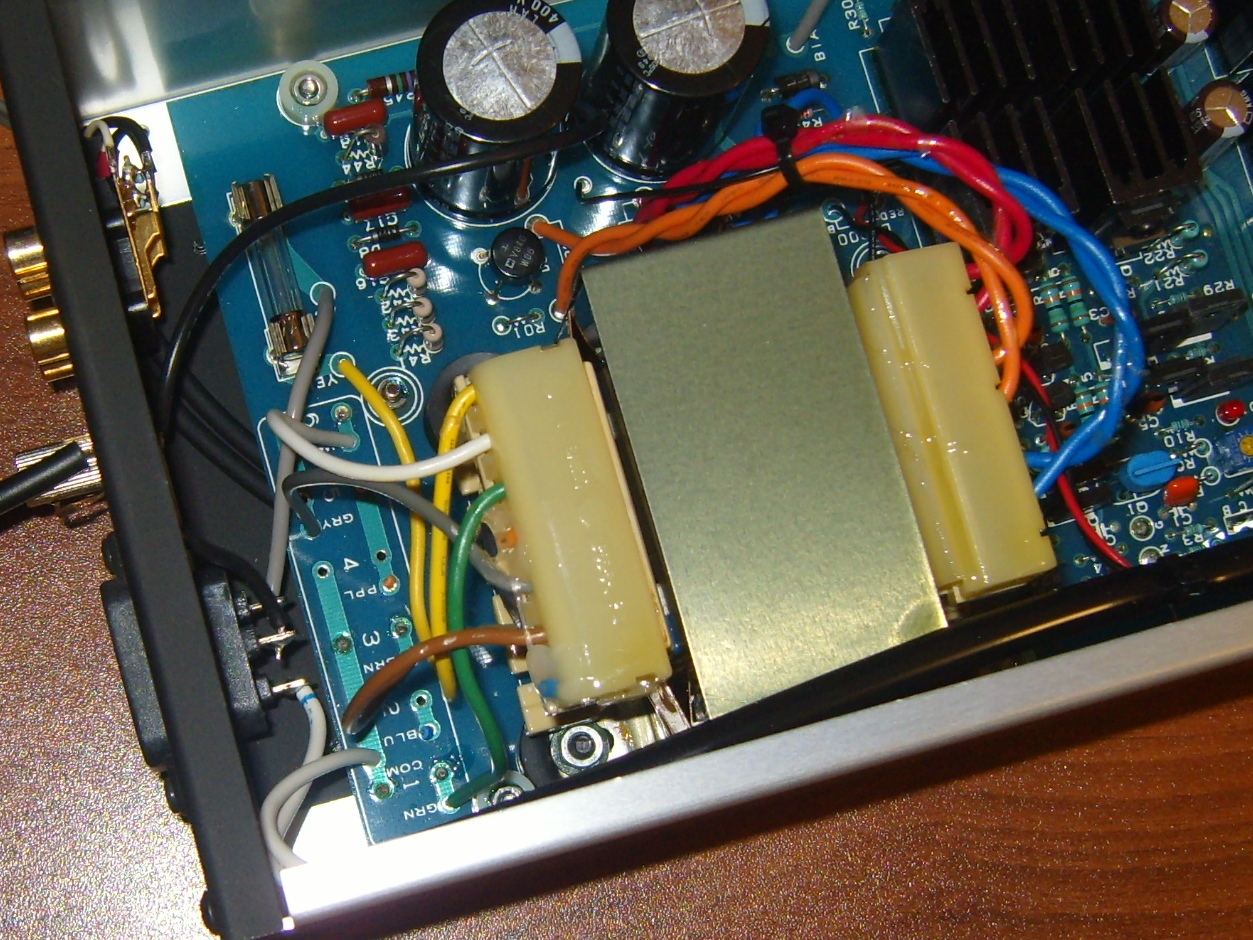

Брут 291 Опубликовано 10 марта, 2013 Вы не торопитесь. Спалить всегда успеете. http://easytubeamp.com/wp-content/uploa ... _Trans.jpg фаза > yellow > обмотка> purple x gray > обмотка > blue> ноль Провода остальных цветов должны быть не соединены ни с чем. Versus Audio MP >>> Resonessence Labs Invicta Mirus >>> Усилитель от victorvvo (двухтактный на октальных лампах) >>> Stax SR-007МК2 SZ3 Yamamoto HA-03 >>> Victor HP-DX 1000 / Audio Technica ATH-W5000 / Grado PS1000 Было: Fostex HP-A8 Arkhipov's Laboratory DAC 1541 NAD M51 Регенератор 220V CSE RK-100 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
SeReGa63 63 2 Тракты Опубликовано 10 марта, 2013 БрутСпасибо за совет, думаю сам не решусь наверно,подожду до понедельника.В понедельник отнесу на завод, соберу консилиум из электриков и электронщиков, пусть только что-нибудь напутают,съем! Дома: ноут ==>Berkeley Audio Alpha Usb ==>Esoteric D-05 ==> KGBH FLUX LAB ==> Stax Sigma Pro, PHENOMENON Canorum (на реконструкции), Stax SR-009 В командировке: Sony NW-WM1Z ==> KIMBER KABLE MUC-B20SB1 ==> Sony MDR-Z1R, ТДС-15 snorry super mod Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
bobbyGUN 26 Опубликовано 10 марта, 2013 разве можно использовать трансформатор 220/110, если нужно 100V? Это же 10% разницы получается У меня, усилитель на 117V. Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
SeReGa63 63 2 Тракты Опубликовано 11 марта, 2013 Сегодня самостоятельно перепаял, душа не выдержала ждать до понедельника.Все работает нормально , еще раз спасибо Бруту за рекомендации - помогли.На практике оказалось проще простого. Дома: ноут ==>Berkeley Audio Alpha Usb ==>Esoteric D-05 ==> KGBH FLUX LAB ==> Stax Sigma Pro, PHENOMENON Canorum (на реконструкции), Stax SR-009 В командировке: Sony NW-WM1Z ==> KIMBER KABLE MUC-B20SB1 ==> Sony MDR-Z1R, ТДС-15 snorry super mod Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
