Фото "внутренностей" нашей аппаратуры

[Thom_Yorke 126 4 Тракты]

Решил выложить "вид изнутри" своего DAC`а MARKAN.

Как придет новый Флюкс - разберу его и тоже сфоткаю.

Думаю, тема может получиться информативной (при уважительной общении и конструктивных идеях).

Простите за качество фото, нормальная зеркалка сейчас без батареи валяется, фоткал на мыльницу.

Там еще внизу у платы куча всяких штук (как и сверху), но мне туда с фотиком было не подобраться.



Во избежание очередной ссоры вокруг авторской конструкции Андрея Маркитанова попрошу не устраивать классический троллинг по поводу лучшей/худшей схемотехники и т.п.







[Fireblade 951]

Сделано очень прилично.

[Thom_Yorke 126 4 Тракты]

Хорошо

[nuhhler 4]

Thom_Yorke

фотки логично запостить в теме про маркан



Интересно, почему Андрей не делает двублочную версию цапа?...

[Fireblade 951]

Во первых бюджет. Во вторых стремление сделать функционально законченное монолитное решение. Можно это назвать некой компактностью или портативностью.

[nuhhler 4]

Fireblade

зато было бы удобно твикать

да и большая свобода при размещении агрегата

[nuhhler 4]

Thom_Yorke

зря убрали фотки, в конце концов Маркитанов секрета из внутриностей не делает



Можно попросить модераторов перенести сообщения из этой ветки, в маркановский топик

и всё будет к месту

[Thom_Yorke 126 4 Тракты]

Kingfacer

Выложил, скоро будет новый Флюкс и его фотки изнутри (если производитель не будет против).

Вы тоже сюда что-нибудь интересное выкладывайте.

[дмитрийssd 77]

давайте еще фотки новых приборов кто желает выложить. маркан уже посмотрели.еще хочу

[Thom_Yorke 126 4 Тракты]

Я еще что-нить выложу в ближайшее время

[Marburger 0]

а так интересно выложить фоток Ваших аудио систем (можно и без внутренностей)

очень интересно посмотреть на чем слушают форумчани.

на хед фае тоже есть такая ветка

[marchenkovdmitry 6]

Если кому интересно, могу выложить technics sl-pg480a .



Marburger



а так интересно выложить фоток Ваших аудио систем (можно и без внутренностей)

очень интересно посмотреть на чем слушают форумчани.

на хед фае тоже есть такая ветка



Кстати отличная идея!

[Thom_Yorke 126 4 Тракты]

Если кому интересно, могу выложить technics sl-pg480a .

Если можно, пожалуйста.

Fireblade

Спасибо за Флюкс!

[marchenkovdmitry 6]

Thom_Yorke



Без проблем!

Завтра сфотографирую и выложу

[marchenkovdmitry 6]

Как и обещал.



Technics Sl-pg480a



http://www.doctorhead.ru/forum/gallery/album.php?album_id=243

[Адам 1 042]

отличная тема, оставьте!

[Maksx83 20]

USB-SPDIF конвертер HiFace Mk2

[SharapoFF 4 602]

Ну давайте я вам в эту ветку внутренностей всяких разных аппаратов накидаю. Ибо в тонкостях накала ламп и цвета конденсаторов - а вот как оно играет рассказать - пожалуйста. Ну а кто понимает что к чему - !

О, веточка работает, можно в "редактировать" заходить и вывешивать картинку

Щас попробую///

[AleksS 11]

Великолепная тема! Сейчас поищу и свои т.е. чужие 5 копеек выложу

Предлагаю немного изменить название, сделать более общим: Фото "внутренностей" аппаратуры. Есть много очень интересных фото, вот например:

Из серии "Чудеса китайской техники": "Китайские изобретения иногда просто поражают своей креативностью.

Этот жесткий диск был принесен в сервисную службу по причине сбоев при записи информации.

На самом винчестере написано, что его емкость составляет 500 ГБ, и система тоже видит его как 500 ГБ внешний USB HDD.

Но его владелец утверждал, что хоть с записью на него больших файлов проблем и нет, но вот при их чтении компьютер "видит" только последние 128 Мб.

Работники сервиса долго смеялись после того, как вскрыли устройство.

Вместо жесткого диска внутри оказалась просто флэшка на 128 Мегабайт, а также несколько крупных гаек - для веса." (Trinixy.ru(с))

[marchenkovdmitry 6]

Вот и петросяны в ветку зашли

[AleksS 11]

Немного позитива







[NovikovK-LevZ 6]

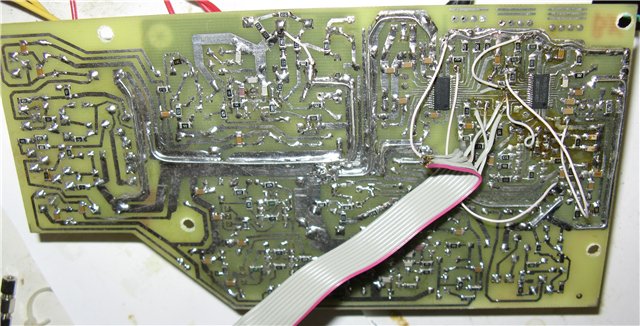

Без проблем. Вот очень характерное фото внутренностей одного из наших ЦАПов. Взято с другого форума. Там автор поста, забрызгивая монитор желчью рассказывает, какие же все лохи, кто приобрел или собирается приобрести наш ЦАП. Он наглядно, по виду пайки рассказывает, какое это полное гавно, оцтой и т.д. Правда, он не поясняет никому, а что же его самого так сильно заинтересовало в таком говенном ЦАПе. Нахрена он залез внутрь этого наколенного позорища с паяльником и четырехканальным осциллографом. А ведь и вправду, нафига? Не лучше ли взять достойный ЦАП достойного производителя и попытаться в нем разобраться и повторить?



Да. У нас нет зеленки и скорее всего не будет. Не будет и промышленно изготовленных устройств. Тому есть причины.



1. Невозможно сделать платы с требуемым сечением дорожек.

2. Мы не можем отдать изготовление на сторону не поделившись нашими моделями, методиками согласования узлов и цепей. Не получится наляпать элементы автоматом с кассеты и запечь красиво в печке. Все намного сложнее.

[AleksS 11]

Без проблем. Вот очень характерное фото внутренностей одного из наших ЦАПов. Взято с другого форума.

А что, мне нравится! (с) А если еще спиртом помыть вообще супер будет...

[Fireblade 951]

Да. У нас нет зеленки и скорее всего не будет. Не будет и промышленно изготовленных устройств. Тому есть причины.

В России с этим проблем нет никаких. В чем проблема не понятно. На конвейер при мелкосерийном производстве никто и не ставит но достойные платы сейчас сделать не проблема. Это же сущие «копейки» сейчас.

[steel_monkey 99]

Я думал, у меня самые страшные макеты на свете . Оказывается, я ошибался

Хотя "проутюжить" или даже проламинировать такую плату это уже неслабо

Это же сущие «копейки» сейчас.

Пара дециметров - пара тысяч за плату
