Самодельные провода для наушников

[Urez 2 505]

@Максим_В., я где-то тут давно приводил таблицу выбора по сечение/частотка скин-эффекта по меди, а что у вас за компенсатор, для чего он предназначен, как работает, разверните, поделитесь подробнее без "я то знаю...", не трудно?

[Максим_В. 81]

Вобщем в шпаргалке эффект описан подробно.Сухов их обозвал интерфейсными искажениями.

Изменено 19 мая, 2015 пользователем Максим_В.

[donmilani 1 089 4 Тракты]

@Максим_В.,

Заканчивал МИРЭА, но признаться честно уже лет 20 этим не занимаюсь... специализируюсь на гидроакустике.

Поэтому и не вклиниваюсь в беседы спецов по радиотехнике, коих тут хватает, а балуюсь плетением шнурков и пайкой разъемов



PS. Пардон, а к чему этот вопрос? Что-то я туплю сегодня... как это к делу относится?



"была подстройка нуля в режиме измерения сопротивления.простейший компенсатор" - согласен, в голове схема с "ОУ и 4-мя резисторами" крутилась... тем более интестно как Вам удастся это реализовать применительно к кабелям для наушников

Изменено 19 мая, 2015 пользователем donmilani

[Максим_В. 81]

Идея проста .С земляного входа излучателя параллельно земляному проводнику кабеля видается дополнительный проводок и подключается на устройство компенсирования.которое стоит 3-20рублей. и все.Подробно описано в ж.Радио 6 и 7 за 89 год

Изменено 19 мая, 2015 пользователем Максим_В.

[donmilani 1 089 4 Тракты]

@Максим_В.,

Вы можете это реализовать и проверить? Было бы интересно.

Сейчас попытаюсь найти "Радио №7" за 89 год... описание бы не повредило

[Максим_В. 81]

http://publ.lib.ru/ARCHIVES/R/%27%27Radio%27%27/_%27%27Radio%27%27.html

Что искать?

[donmilani 1 089 4 Тракты]

@Максим_В.,

уже скачал оба номера... ищу Ваше устройство компенсации

[Максим_В. 81]

Не мое. Это патент



Могу в свой телефонник эту фишку завести .для любознательных. В ветке по схемотехнике

[donmilani 1 089 4 Тракты]

@Максим_В.,

Н.Сухов "УМЗЧ высокой верности", ж. "Радио №6", стр 55-57 - надо вспомнить молодость и вникнуть.

Я так понял у Вас нет желания это проверить? - жаль, Вы бы наделали много шума, если бы это сработало лучше, чем подбор кабелей.

[Максим_В. 81]

А что проверять. Это работает и Лукин это ж давно реализовал и в журнале радиохобби описал .У него сделано на бросовом оу К157УД2

[donmilani 1 089 4 Тракты]

@Максим_В.,

Пожалуйста ссылку на его работу применительно к наушникам или межблокам... иначе это превращается во флуд.

Вы заявили, что изготовление кабелей - пустая трата времени. Предложили (привели) схему компенсатора, но не проверяли её и не предоставили доказательств, что это можно реализовать в наушниковом тракте, получив сопоставимый результат хотя бы с подбором кабеля под свой тракт.

Смысл Вашего поста в этой теме?

Сделали - предъявите и опишите результат. Это патент авторитетного автора.. отлично, все остальные идиоты и занимаются выкачиванием денег - знакомо, но не убедительно.



PS. "Устройство полностью компенсирует активную и реактивную составляющую соединительных проводов"... отлично, но требует блока питания - это минус, как реализовать в тракте наушников. Далее - сопротивление Вы компенсируете, но какой получите звук в наушниках? - вот это и нужно проверить... устроит ли Вас результат "полной компенсации"?



Радио_№6.pdf

Изменено 19 мая, 2015 пользователем donmilani

[Максим_В. 81]

А какая разница усилителя для наушников и большого усилителя для акустики?Одно и тоже,только мощность меньще и все.

офф флуд так флуд . А в свой оригинальный я встрою,

[donmilani 1 089 4 Тракты]

@Максим_В.,

Отлично, надеюсь поделитесь впечатлениями

[Валяев Максим 965]

Компенсатор без блоков питания - простое балансное подключение от источника до наушников.

[Максим_В. 81]

А что я не знаю как работает система ПОС по току? Чем по сути компенсатор и является? Единственно так это конструктивное неудобство с разъемами и все. А так классическое решение.Что тут такого сверхестественного? Главный плюс в том,что можно будет длину кабеля увеличить, а не сидеть впритык к компьютору



Компенсатор без блоков питания - простое балансное подключение от источника до наушников.

Не вводите людей в заблуждение.Нифига,это только помехозащищенность

[donmilani 1 089 4 Тракты]

А что я не знаю как работает система ПОС по току? Чем по сути компенсатор и является? Единственно так это конструктивное неудобство с разъемами и все. А так классическое решение.Что тут такого сверхестественного? Главный плюс в том,что можно будет длину кабеля увеличить, а не сидеть впритык к компьютору

Компенсатор без блоков питания - простое балансное подключение от источника до наушников.

Не вводите людей в заблуждение.Нифига,это только помехозащищенность

Мне понравилась идея компенсатора - вроде здраво описано и давно не является секретом ни у нас, ни за рубежом. Я далёк от схемотехники - нужно время разобраться. Смущает одно: всё так просто и очевидно, так почему в гидроакустике именитые компании не реализовали этот способ при передаче аналогового сигнала по кабелю? Техника стоит десятки тысяч баксов и имеет ограничение в 25-30 метров из-за импеданса кабеля, который можно обнулить за 20-30 рублей? Вас это не смущает? Может не все так просто на самом деле? Кстати, компании применяющие такие схемы выпускают ширпотреб, если судить по ссылкам из журнала "Радио"

[zAg 3 251]

Главный плюс в том,что можно будет длину кабеля увеличить, а не сидеть впритык к компьютору

А Вы думаете все впретык сидят? У меня наушниковый кабель 4 метра и я свободно "размещаюсь" на диване.

[Максим_В. 81]

Главный плюс в том,что можно будет длину кабеля увеличить, а не сидеть впритык к компьютору

А Вы думаете все впретык сидят? У меня наушниковый кабель 4 метра и я свободно "размещаюсь" на диване.

А вы мои посты внимательно читали? Про то что Кг на гнездах и на излучателях может различаться? Некоторые и контакты реле защиты не охватывают оос и что?

Одно только плохо ,дополнительный проводок к излучателю надо тянуть

[Максим_В. 81]

Главный плюс в том,что можно будет длину кабеля увеличить, а не сидеть впритык к компьютору

А Вы думаете все впретык сидят? У меня наушниковый кабель 4 метра и я свободно "размещаюсь" на диване.

А вы мои посты внимательно читали? Про то что Кг на гнездах и на излучателях может различаться? Некоторые и контакты реле защиты не охватывают оос и что?

Одно только плохо ,дополнительный проводок к излучателю надо тянуть .

офф на работу пора.завтра отвеечу ежели что.

[doctorheaduser_1 16]

У наушников ATH-ES7 стал барахлить кабель. 88 страниц конечно не осилил, но понял, что данные наушники не подлежат моддингу кабелем "на тысячи рублей" и достаточно типа недорого канаре 50 руб за метр.

далее из чтения понял, что все не так просто:

1. канаре бывает поддельный.

2. расплетать, заплетать.. не уловил принцип... здесь буду еще читать

3. разветвлять термоусадкой плохо...







вопросы:

1. если купить в М.Видео, Эльдарадо разветвитель "наушниковый штекер в 2RCA" - отрезать RCA и припаять к наушникам...нормально? (не знаю сколько там жил и экран отдельный ли... ) какой фирмы купить?

2. если покупать литц - то в каком магазине в Москве можно купить все неоходимое: провод, штекер по пайку, "кубышку-разветвитель"?

Изменено 23 мая, 2015 пользователем doctorheaduser_1

[Negcreep 12]

Есть 4 куска моножилы по 2 метра диаметром около 1мм и еще 8ми метровый кусок

хотелось бы из них сделать кабель для hd650тых

можно как нибудь придать ему гибкость или слишком толстый кабель?

[zAg 3 251]

Есть 4 куска моножилы по 2 метра диаметром около 1мм и еще 8ми метровый кусок

хотелось бы из них сделать кабель для hd650тых

можно как нибудь придать ему гибкость или слишком толстый кабель?

Если 1мм. это диаметр самого проводника, то слишком. Больше 0.64мм уже будет жёстко.

[Mopo3ko 298]

1. канаре бывает поддельный. 2. расплетать, заплетать.. не уловил принцип... здесь буду еще читать 3. разветвлять термоусадкой плохо...

1. Возьмите в оллкэйблс или еще каком проверенном магазине. Экономия 100 рублей не стоит того чтобы нарываться на подделку.

2. Что-то плести для семерок? вряд ли на них услышите . Экран сняли - и в оплетку (а можно не снимать, кабель будет прочный-хоть вешайся на нем). Оплетку лучше нейлоновую, в Первой кабельной.

Эмвидео... зачем? Разветвители из наидешевейшей лапши по три копейки бухта, вместо профессионального кабеля из японской меди.

Изменено 30 мая, 2015 пользователем Mopo3ko

[doctorheaduser_1 16]

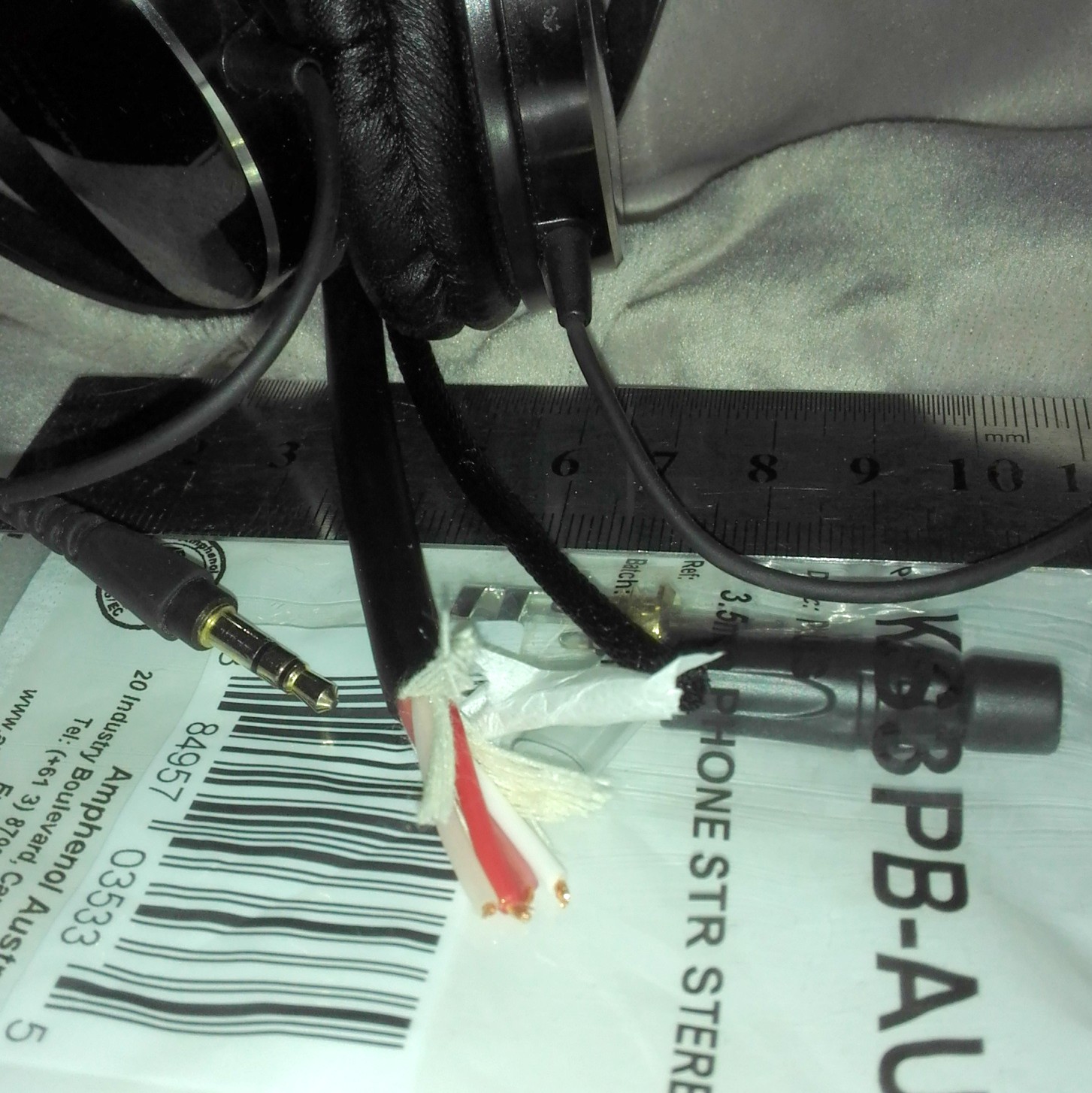

А то ли я взял? Canare 4s6 - толстый...расплетать? уместится? оплетка нормальная?







где посмотреть как делать "развилку"?

[Серж 16]

Коллеги, пришел мне метр Ахтунга, как "правильно" его распаять для балансного подключения?

То есть парные жилы как относительно друг друга должны лежать в кабеле?
