LoveCube

[Records 805]

NE5532P понравился больше, чем OPA2134PA, хотя именно с 5532 просаживается громкость

[Shiter 889]

@Records,

Мне знакомый такой клон собрал. Он у меня спросил, хочу ли я за дополнительную плату поменять операционник. Я согласился, т. к. он утверждал, что этот опер очень крутая штука. В итоге у меня такой клон работает на OPA2111.

[Records 805]

Услышал у Пинк Флойд детали, которых раньше не замечал!!! А Боб дилан как звучит... мммм...Усил суперский, и это учитывая не полностью замененные кондёры и резисторы на выходе! да ещё и опер самый обыкновенный и дешёвый стоит, и потенциометр самый копеечный китайский, который в ките был Да, слушаю сейчас в AD900X

Изменено 16 декабря, 2014 пользователем Records

[VelesPro 0]

Здравствуйте! Подниму тему.

Прочитал всю тему, но все равно есть вопросы. Пришлось даже специально зарегистрироваться на форуме.

Я не большой знаток электроники, но с паяльником дружу и собрать усилитель по готовой схеме не проблема. Посему и решил собрать данный конструктор, но на нормальных компонентах.

А так как в моем небольшом городе проблема достать нормальные детали, все приходится где-то доставать и заказывать, парочку деталей я найти не могу.

Поэтому нужен совет:

1. конденсаторы на 0,15uf возможно ли поменять на другую емкость? если да, то в каких пределах?

2. конденсаторы на 0,15uf все ставят Wima MKP2. Можно ставить MKS2 или MKT, как сильно это повлияет на звук?

3. конденсаторы на 100pf возможно ли поменять на другую емкость? если да, то в каких пределах?

4. конденсаторы на 100pf лучше ставить полипропиленовые или возможна керамика?

[Records 805]

@VelesPro, как вариант 0,15 - взять epcos в чипидипе, а 100пф - Murata в том же чипидипе. А прирост качества звука от замены кондёров на труЪшные аудиофильские зависит от силы вашего самовнушения

[MS audio laboratory 179]

А так как в моем небольшом городе проблема достать нормальные детали, все приходится где-то доставать и заказывать, парочку деталей я найти не могу. Поэтому нужен совет:

1. конденсаторы на 0,15uf возможно ли поменять на другую емкость? если да, то в каких пределах?

2. конденсаторы на 0,15uf все ставят Wima MKP2. Можно ставить MKS2 или MKT, как сильно это повлияет на звук?

3. конденсаторы на 100pf возможно ли поменять на другую емкость? если да, то в каких пределах?

4. конденсаторы на 100pf лучше ставить полипропиленовые или возможна керамика?

Понятная ситуация.

1. Можно поставить 0,047-0,22 мкФ.

2. Достаточно пленочных МКТ. На звук не повлияют, так как через них сигнал не проходит.

3. Меньше 100 пФ ставить нежелательно, так как эти конденсаторы защищают вход усилителя от ВЧ наводок. Номинал можно увеличить до 150-180 пФ. На АЧХ это почти никак не отразится.

4. Можно поставить качественную керамику с диэлектриком NP0 будет даже лучше полипропилена работать.

[VelesPro 0]

Спасибо за ответы, не ожидал так быстро!

@Records, чипидипа у меня в городе нет. а в местных лавочках только китай. Раз уж все равно заказывать, то несколько дополнительных рублей за качественные детали я могу и переплатить. Согласен что эффект от применения многих дорогих компонентов в аудиофильской аппаратуре граничит с самовнушением, но по возможности использовать более правильные (качественные) детали, это ведь не повредит.



@MS audio laboratory,

1. В какой последовательности по возможности к применению можно поставить MKP2, MKS2 или MKT?

2. Какая керамика кроме Murata еще достойна внимания?

[zAg 3 251]

Здравствуйте! Подниму тему.

Прочитал всю тему, но все равно есть вопросы. Пришлось даже специально зарегистрироваться на форуме.

Я не большой знаток электроники, но с паяльником дружу и собрать усилитель по готовой схеме не проблема. Посему и решил собрать данный конструктор, но на нормальных компонентах.

А так как в моем небольшом городе проблема достать нормальные детали, все приходится где-то доставать и заказывать, парочку деталей я найти не могу.

Поэтому нужен совет:

1. конденсаторы на 0,15uf возможно ли поменять на другую емкость? если да, то в каких пределах?

2. конденсаторы на 0,15uf все ставят Wima MKP2. Можно ставить MKS2 или MKT, как сильно это повлияет на звук?

3. конденсаторы на 100pf возможно ли поменять на другую емкость? если да, то в каких пределах?

4. конденсаторы на 100pf лучше ставить полипропиленовые или возможна керамика?

Если соберёте данный усилитель, так как я его собирал, то получите усилитель, который значительно превосходит по звуку даже оригинал Lehmann BCL SE. http://forum.doctorhead.ru/index.php?showtopic=26290&hl=.

[VelesPro 0]

,

Вашу переделку тоже изучал, но пока не знаю стоит ли так вкладываться. В принципе постарался подобрать компоненты на основании рекомендаций с этого форума, осталось только с ОУ определиться, Dexa круто конечно, но и стоит соответственно.

Может поможете рекомендациями по моему вопросу насчет конденсаторов?

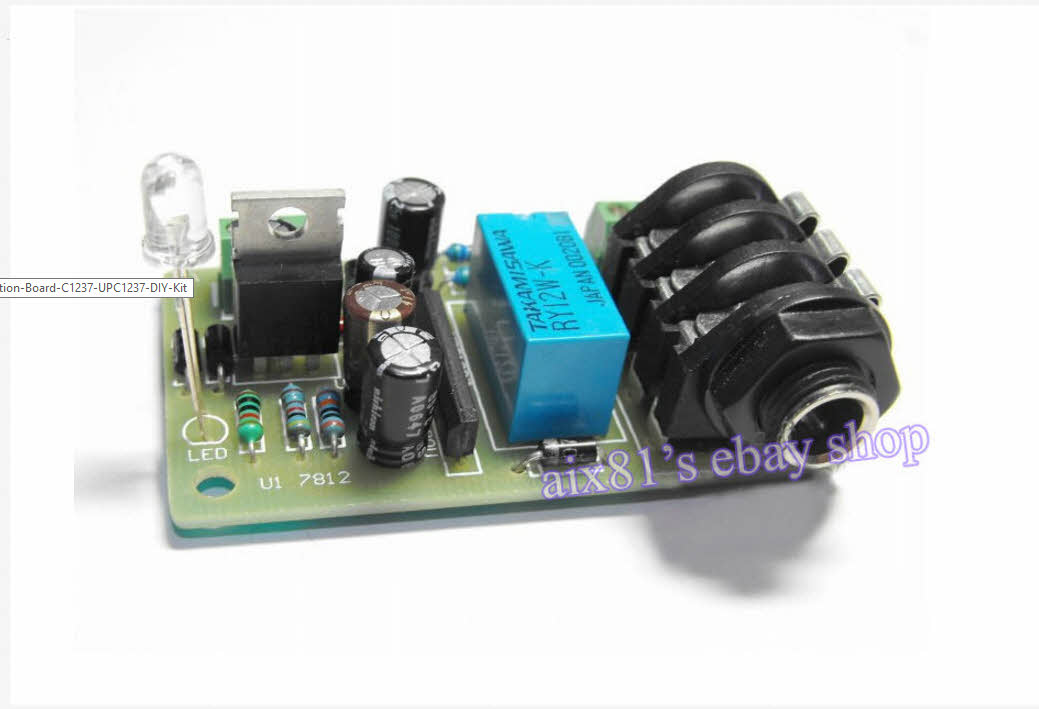

И еще такой вопрос. Стоит ли использовать защиту наподобии такой:

[zAg 3 251]

Защиты вообще все выкинул, не вижу смысла их тут ставить, достаточно хорошо подобрать транзисторы, что-бы максимально минимизировать постоянку на выходе, а на входе сигнала с этим справяться конденсаторы (их лучше поставить качественные, т.к. через них идёт сигнал, те что стоят в классических Кубах Лемана - Epcos-ы для этого не годяться совсем, с ними звук мягко сказать д-о, их даже самые дешёвые Mundorf начального уровня переигрывают, не зря их Леманн поставил в свою версию SE, наверное тоже это понял).

На счёт конденсаторов о которых спрашиваете, нет никаких проблем их заказать в Интернет Магазине (я так всегда делаю).

0,15uf никакого влияния на звуке не оказывают, так что подойдут любые от 0,15uf и выше, лишь бы установочные габариты на плате позволили бы это сделать (очень мало там места под них), я с трудом тогда нашёл синие Epcos 0,15uf в ЧипДипе, как раз по размеру встали.

100pF - можно поставить и больше, я брал Amtrans MKP 100pF, особо на звуке тоже не отражаются.

А вот электролиты, те что на схеме - 470мкФ, я поставил наши отечественные танталовые. Ну и т.д.

[MS audio laboratory 179]

MS audio laboratory,

1. В какой последовательности по возможности к применению можно поставить MKP2, MKS2 или MKT?

2. Какая керамика кроме Murata еще достойна внимания?

1. Можно применять любые из этих или их аналоги. MKT (EPCOS) и MKS2 (WIMA) по сути одинаковы. MKP2 (WIMA) незначительно лучше их.

2. Кроме Murata хорошие результаты дает Vishay, Kemet, AVX, Hitano. Есть и другие менее известные бренды с качеством не хуже.

[VelesPro 0]

Приехали почти все компоненты, не хватает только нормальных RCA, кабеля для разводки и корпуса

Тем не менее все заработало с первого раза, качество пока оценить сложно, т.к. все собрано по временной схеме.

Прошу помощи вот в каком вопросе: имею плату защиты как указал два поста назад, хочу все таки попробовать поставить ее (попробовать, может и не оставлю насовсем). Так вот для нее нужно двуполярное питание, можно ли как то запитать ее однополярным? Если да то как. Прошу заранее извинений за свою дремучесть.

[savara 366]

ак вот для нее нужно двуполярное питание, можно ли как то запитать ее однополярным? Если да то как.

Теоретически вы можете сделать делитель напряжения на двух резисторах 47Ком, но только вопрос, зачем это делать, если усилитель питается двуполярным питанием? Почему не взять питание оттуда?

[VelesPro 0]

@savara,

Хочу сделать раздельное питание на защиту и усилитель. Имеется в наличии тор подходящий небольшой мощности.

Схемку делителя не накидаете?

Изменено 26 января, 2016 пользователем VelesPro

[karnaser 130 1 Тракты]

Не нужен вам никакой тор с делителем.

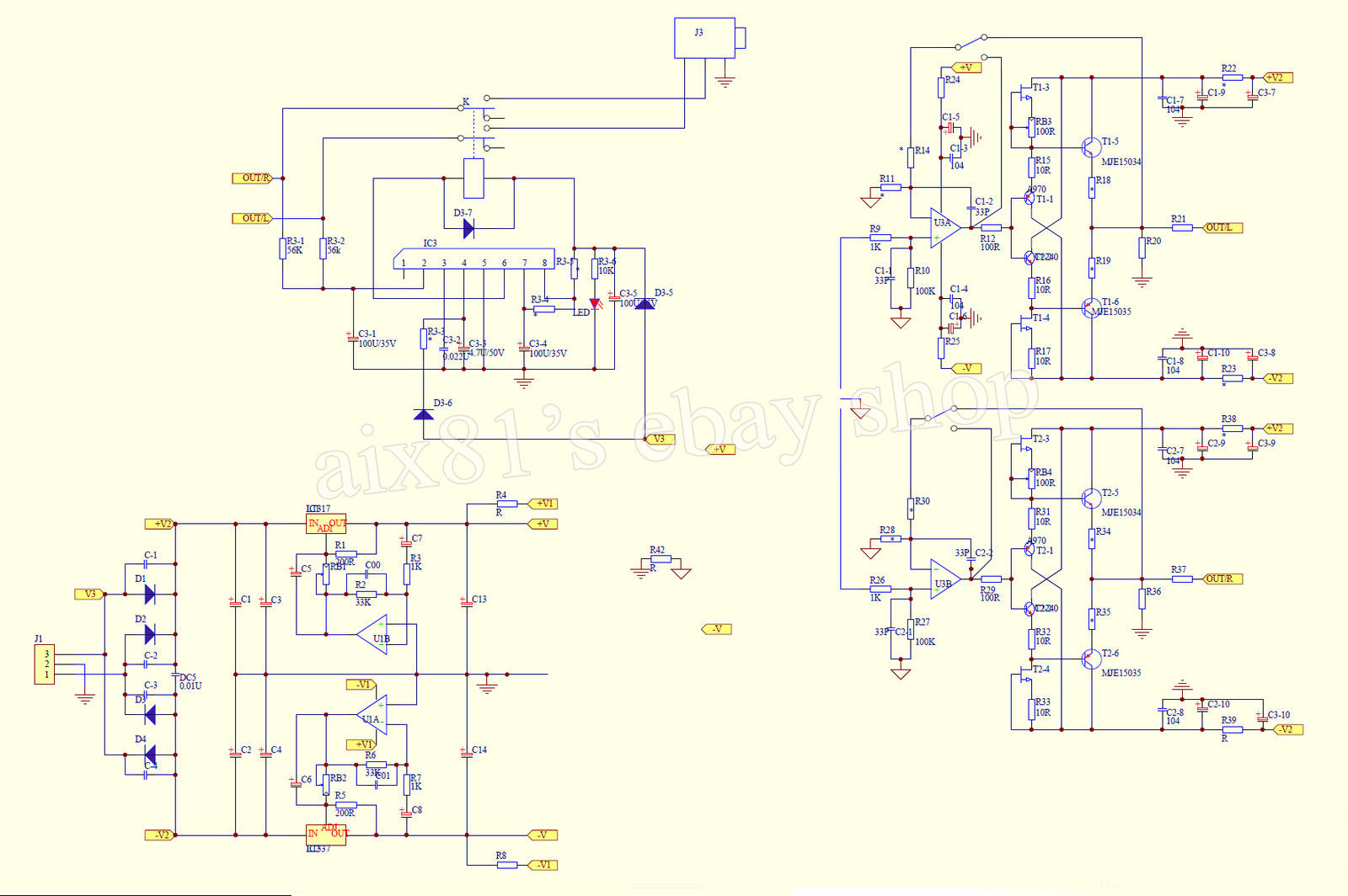

По схеме, которую вы привели выше, плата защиты имеет свои встроенные диоды для выпрямления переменки. V3 обозначена, только не указано напряжение.

Возьмите переменку как по схеме, перед основным диодным мостом. Только уточните необходимое напряжение.

[VelesPro 0]

Я конечно не умею настолько читать схемы, но мне кажется эта часть схемы на плате не представлена.

Так можно или нет запитать ее однополярным питанием?

[MS audio laboratory 179]

Прошу помощи вот в каком вопросе: имею плату защиты как указал два поста назад, хочу все таки попробовать поставить ее (попробовать, может и не оставлю насовсем). Так вот для нее нужно двуполярное питание, можно ли как то запитать ее однополярным? Если да то как. Прошу заранее извинений за свою дремучесть.

Нет там двуполярного питания. Для этой схемы защиты для питания обязательно нужно подавать переменное напряжение, так как ИМС защиты так спроектирована. Уточните какой величины нужно переменное напряжение для питания схемы защиты.

Изменено 30 января, 2016 пользователем MS audio laboratory

[VelesPro 0]

Вот цитата из описания:

Input Voltage: AC12-25V (Dual voltage)

Причем тут тогда (Dual voltage) или это значит что то другое?

[zAg 3 251]

Вот цитата из описания:

Input Voltage: AC12-25V (Dual voltage)

Причем тут тогда (Dual voltage) или это значит что то другое?

AC - это переменный ток, постоянный это DC.

[VelesPro 0]

AC - это переменный ток, постоянный это DC.

Это для меня не секрет . Я даже группу AC/DC застал еще

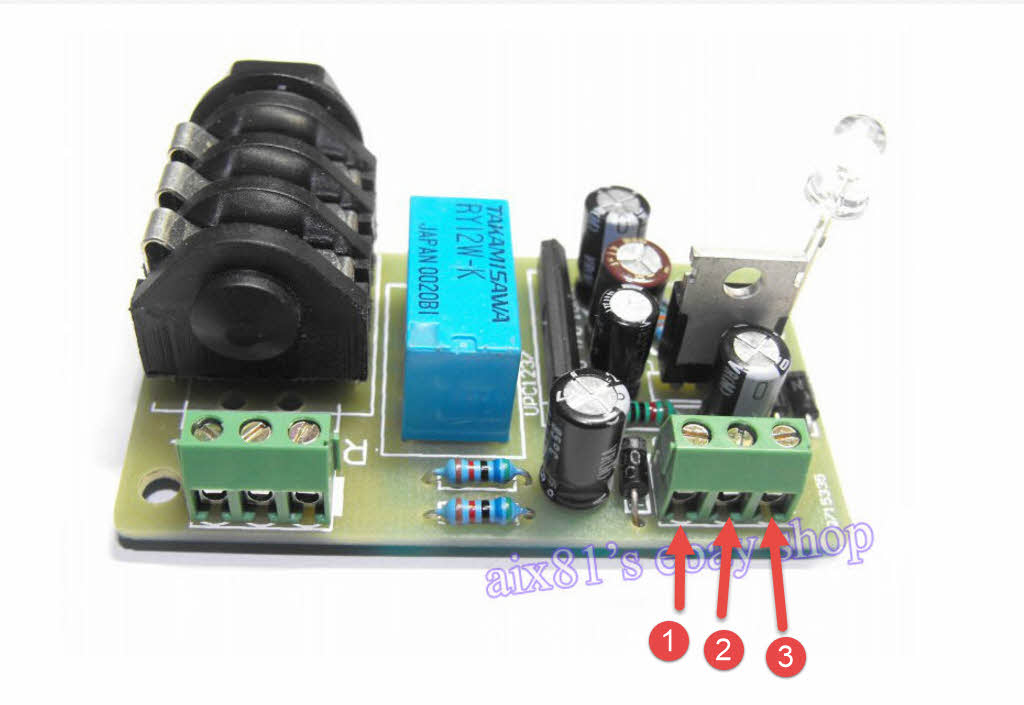

Чтобы никого не утомлять спрошу проще. Что я должен подключить на питание этой защиты в клеммы 1,2 и 3. Из описания имею только фразу "Input Voltage: AC12-25V (Dual voltage)".

[zAg 3 251]

Не понятно, вообще, зачем Вам защита в этом усилителе, от чего (автор Куба и так всё предусмотрел)? На входе сигнала стоят конденсаторы, защищая от постоянки, если подбор транзисторов выполнен качественно, то на выходе получите, что-то очень близкое к "0" постоянки, и опасений нет. Я даже на Бете22 убрал защиту, т.к. реагировала на пиковые всплески сигнала, прерывая сигнал, хотя ничего опасного от них не исходило, надо только громкость выставлять в разумных пределах, тогда ничего и не повредится, а реагировать на "всё" начинает даже раздражать, а не радовать.

Приведённая вами защита, очень похожа на реализацию защиты в усилителе Panda Amp., только она там встроена в основную плату.

[VelesPro 0]

Не понятно, вообще, зачем Вам защита в этом усилителе



Я выше писал уже, что просто хочу попробовать ее подключить, может и не оставлю. Экспериментирую, балуюсь, занимаюсь ерундой - можно назвать как угодно.

Уважаемый zag18, раз уж вы все равно появляетесь в этой теме, прошу совета еще по одному вопросу. Имеет ли смысл заменить RCA на BNC, XLR или что еще. Универсальность и коммутация с другими устройствами не принципиальна, делаю для себя.

[zAg 3 251]

Уважаемый zag18, раз уж вы все равно появляетесь в этой теме, прошу совета еще по одному вопросу. Имеет ли смысл заменить RCA на BNC, XLR или что еще. Универсальность и коммутация с другими устройствами не принципиальна, делаю для себя.

Думаю в этом усилителе разницы не будет никакой.

[Dmuser 0]

Добрый день!

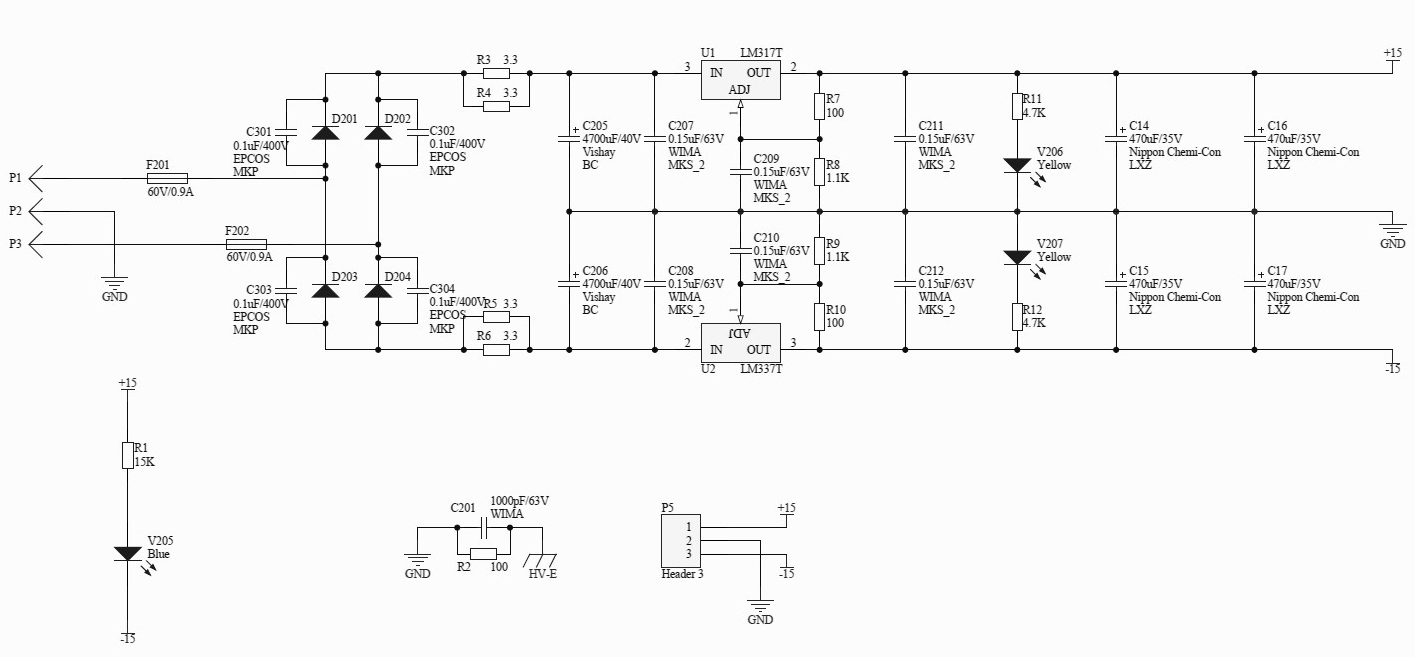

Собрал двухполярный блок питания на Lm337 и LM317 для усилителя. Ниже схема. Вместо С205 и С206 поставил 10000mF 40V. Вроде все работает, на выходе 14,8В и 14,5В. Немного отличается сопротивление R8 и R9 (1,1кОм и 0,9кОм).

Напряжение на емкостях С205, С206 21-22В. После выключения и сразу повторного включения, возникает большая разница на этих емкостях, 16-18В и 28-30В соответственно. На выходе, также возрастает различие напряжение.

В чем может быть проблема?

Большое спасибо)

[MS audio laboratory 179]

@Dmuser, проверьте соединительные проводники от трансформатора к выпрямителю и резисторы R3-R6 на предмет обрыва. Хотя разница в момент включения когда происходит заряд емкостей может быть вызвана различными номиналами емкостей. Даже в одной партии они могут отличаться до +20/-80 %. Трансформатор и выпрямитель на такие емкости скорее всего не рассчитаны и их заряд идет медленно.

Изменено 16 апреля, 2016 пользователем MS audio laboratory
