LoveCube

[zAg 3 251]

Если спаяли всё правильно (ничего не напутали), то проверьте дорожки (там где меняли детали) на предмет обрыва, плата с двухсторонней разводкой, поэтому особенно хорошо просмотрите дорожки под конденсаторами сверху. Может ещё где перекрыли сигнальные выводы компанентов с землёй, пайкой, припой мог вместе с выводом заменённого компонента прихватить землянной контур, если в месте пайки переборщили с припоем.

[Tsukune 14]

,

Перепаял аккуратно все резисторы и конденсаторы, но гул не исчез...

Теперь еще и диоды стали гаснуть не одновременно.

Может где-то обрыв земли?

[zAg 3 251]

Вот и на это я намекал, попробуй проводками соединить земляные выходы всех паяных компонентов и на не тронутый земляной вывод (припаять прям поверх выводов с нижней части платы), если гул пропадёт, значит на одном из выводов обрыв земли, у меня такое тоже было (дорожки сильно хлипкие, рвуться очень легко).

[Tsukune 14]

ДА! Спасибо большое! Как только соединил земли двух больших (4700) кондеров — пропал гул и диоды стали гаснуть одновременно.

[zAg 3 251]

Ну вот и нашли причину, я насколько помню, у них земля находиться прямо под конденсаторами, через крестовой вывод (очень хлипкое место), один мог оторваться и это визуально не видно (т.к. закрыт самим конденсатором).

Ну а как теперь звук по сравнению со стоком, есть разница?

[Tsukune 14]

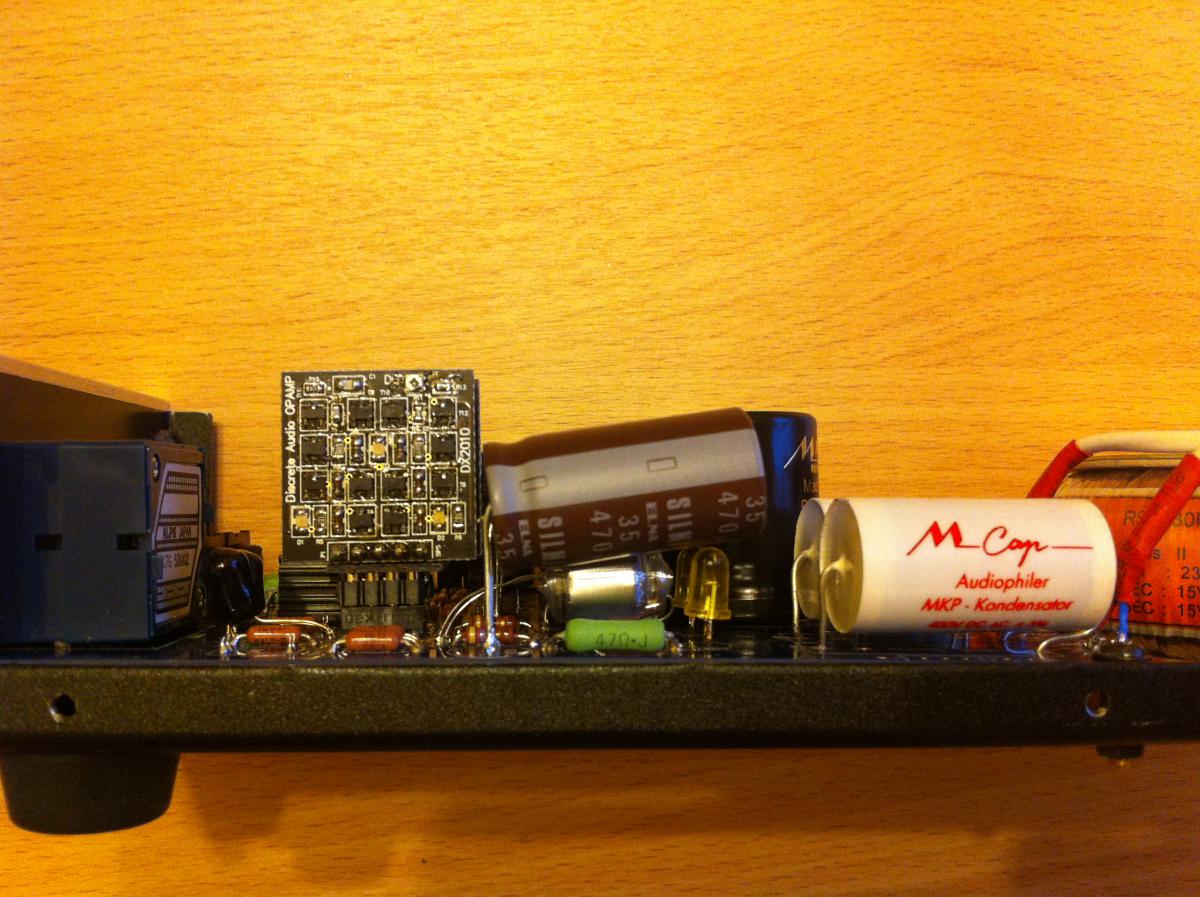

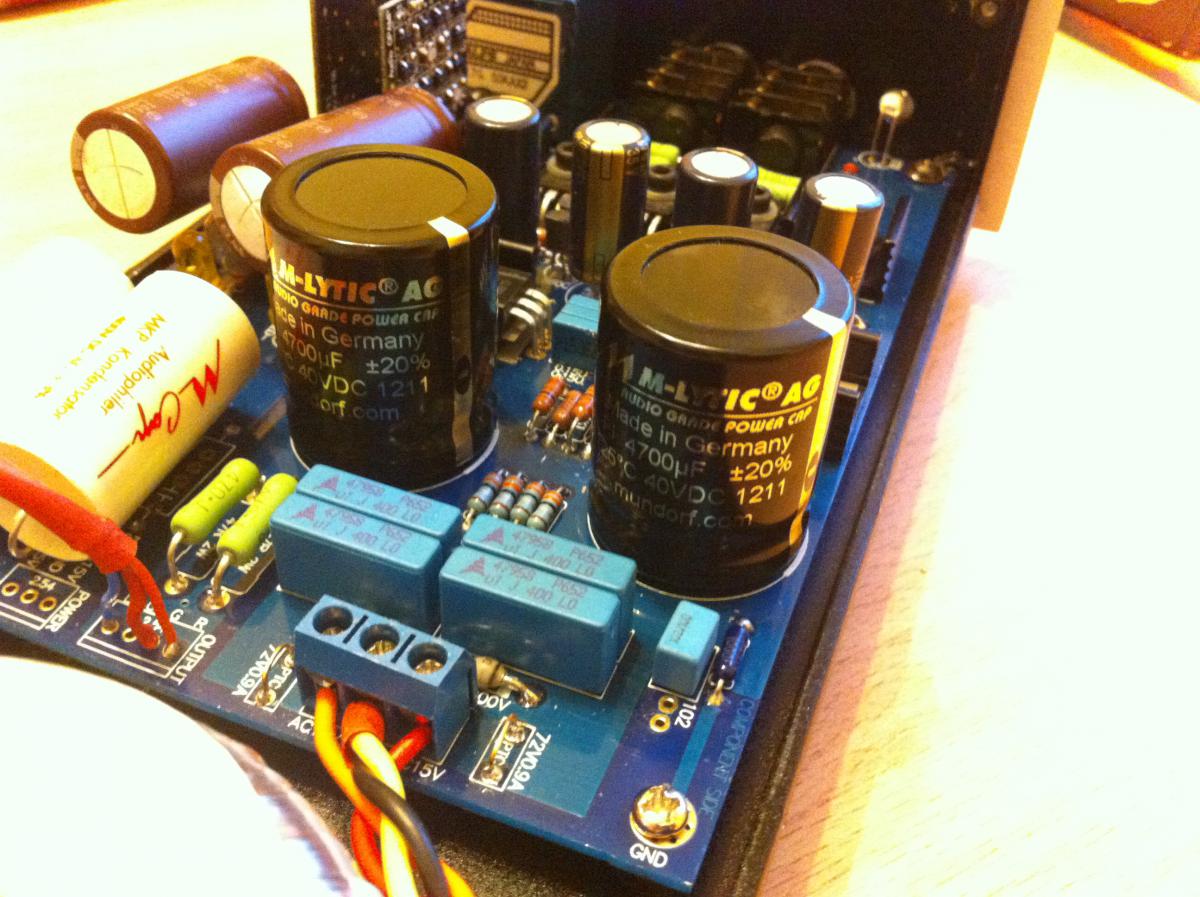

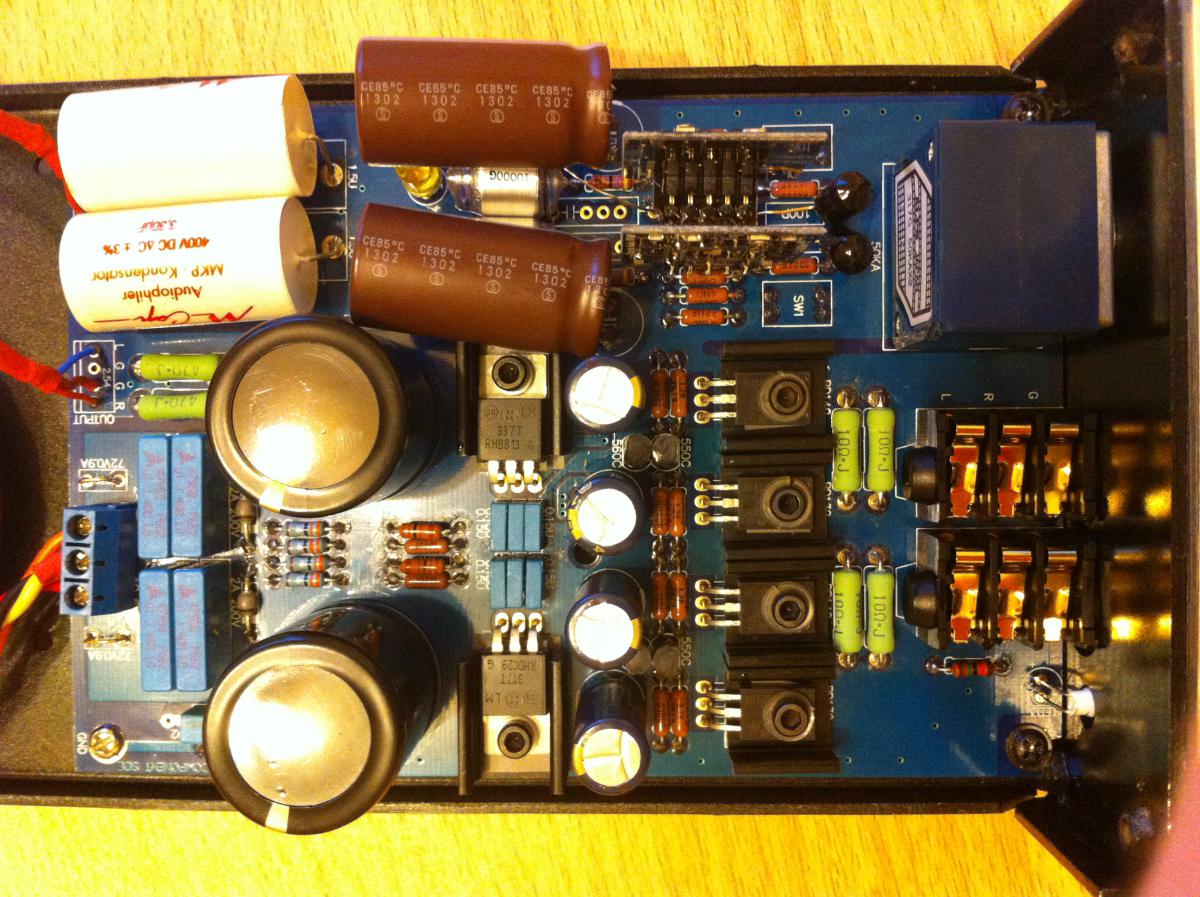

Ну вот и мой LovelyCube!

Замененные компоненты:

1. Kiwame 10 Ом 2W x4

2. Kiwame 47 Ом 2W x4

3. Mundorf M-lytic 4700mF 40V x2

4. Mundorf M-Cap 3.3mF 400V x2

5. Panasonic FC 470mF 35V x4

6. Elna Silmic II 470mF 35V x2

7. Amtrans 100pF 100V x2

8. Styroflex 10nF 65V x2

9. DEXA opamp

+ перемычки вместо самовост. предохранителей

Заменил все разом, поэтому сказать конкретно какой компонент на что влияет не могу. Как мне показалось, немного расширилась сцена и глубина сцены, звуки на заднем плане стали еще немного дальше, на переднем - наоборот поближе. При этом все отлично слышно, каждую мелочь. Трудно описывать словами, но в целом, звук стал более резким (в хорошем смысле) и четким, как здесь уже говорили, как будто стряхнули пыль.

Отдельно хочу упомянуть про DEXA. По сравнению с дексой, стоковый opa2134 звучит как бы немного сажато, особенно заметно по высоким частотам, которые на дексе как будто "раскрываються" в полную силу, становяться очень четкими. Это касается всех частот, но на высоких я сильнее всего почувствовал разницу.

[zAg 3 251]

Tsukune Чтобы по полной оценить преемущество Dexa Opamp над OPA2134, "пришлось" собрать http://forum.doctorhead.ru/index.php?showtopic=26290&hl=%20black%20%20square&st=0

[Tsukune 14]

,

А какой усилитель предпочитаете? Panda, beta22, Black Square или другой какой? Я выбирал между lovelycube и panda, в итоге решил, что улучшенный lovelycube будет получше. Может и ошибаюсь, панду не cлышал.

[zAg 3 251]

,

А какой усилитель предпочитаете? Panda, beta22, Black Square или другой какой? Я выбирал между lovelycube и panda, в итоге решил, что улучшенный lovelycube будет получше. Может и ошибаюсь, панду не cлышал.

Тогда улучшать надо лучше, до уровня моего Black Square, иначе Панду не перепрыгнет. Ну а Beta22 по всем отзывам должна быть "вершиной", когда доделаю после Панд, и послушаю, тогда сделаю более конкретные выводы по Бете и оценю её потенциал (правда процесс пока затягивается, много времени уходит на постепенное преобретение комплектующих и доставку их). Ну а пока, почти готова для теста Panda Classic, скоро дособеру и настрою, и можно будет сделать первые впечатления, о звучании классического варианта. Да и второй вариант Панды на топ элементах потихоньку собирается, осталось ещё кое-какую мелочь дозаказать и дождаться посылок.

[Tsukune 14]

,

А что можно следующее заменить? Транзисторы подобрать?

[zAg 3 251]

,

А что можно следующее заменить? Транзисторы подобрать?

Для этого, как оказалось в моём случае, надо было собрать усилитель с нуля, на совершенно другой компонентной базе, что я и показал в теме про свой Black Square. Осталось ему только ещё попробовать поставить винтажные транзисторы Philips BD 139/140 - 16 и купить хороший потенциометр, но это не ALPS, если читали мои темы по этим усилителям, я там делал тесты.

[karnaser 130 1 Тракты]

Отличная работа! В таком виде он отлично звучит. Считаю, что дальнейшее улучшение стит больше денег, чем получите прироста в звуке. Через некоторое время можно попробовать другие схемы.



Транзисторы подбирать нет особого смысла, если с постоянкой на выходе все нормально.

[Tsukune 14]

Кто знает, подойдут вместо транзисторов bc550(to-92) и bc560(to-92), bc550c(to-103) и bc560(to-101) соответственно? А еще посоветуйте песню с вокалом точно посередине, хочу баланс проверить

[zAg 3 251]

Кто знает, подойдут вместо транзисторов bc550(to-92) и bc560(to-92), bc550c(to-103) и bc560(to-101) соответственно? А еще посоветуйте песню с вокалом точно посередине, хочу баланс проверить

В оригинале, стоят bc550c и bc560c.

[Tsukune 14]

,

А не подскажите еще по одному вопросу. Постоянка на выходе около 15-16 мВ, в пределах нормы, но все равно великовата. Она как-то сказывается на звуке? И не вредно ли наушникам (hd650)?

[Вуаля 10]

Ребята, есть вариант купить вот такой вот агрегат:



трансформатор тор 2х15в 30 ватт

"входные" кондесаторы audiophiler mkp 6,8 мкф

"входной" фвч оу на wima fkp2 100 пф

регулятор громкости alps 50k

добавлена установка нуля как у matrix m-stage

оу 5532, можно заменить на любой двухканальный

все транзисторы фирмы ST отобраны в пары

конденсаторы в основном питании 10000х35в NOVER audio grade

конденсаторы в питании oy простые nichikon vz 470х35в

конденсаторы в питании выходных каскадов высоконадежные nichikon pw 1000х25в







В схемотехники не шарю, поэтому интересует, что это за агрегат и что способен раскачать.

[zAg 3 251]

Вуаля По описанию похож на LoveCube, а фото того, что внутри есть? И сколько просят за него? Внешне выглядит, как типичный Российский хэнд-мэйд, описанные компоненты "отдают" китайскими изделиями, непонятного качества, те же транзисторы ST не самое лучшее, что можно было применить.

[Вуаля 10]

Вуаля По описанию похож на LoveCube, а фото того, что внутри есть? И сколько просят за него? Внешне выглядит, как типичный Российский хэнд-мэйд, описанные компоненты "отдают" китайскими изделиями, непонятного качества, те же транзисторы ST не самое лучшее, что можно было применить.



Фото внутренностей нет. Отдают за 2500 с доставкой.

[zAg 3 251]

Вуаля Ну по цене, тогда понятно всё, ожидать особо нечего (поди и сборка "навесным монтажём"). Но можете взять, хотя бы попробуте оценить, что значит слушать наушники от специального усилителя. Главное, чтобы компоненты были не из этой "оперы". http://www.telemaster.ru/fuflo/ и http://user1.cooler-online.ru/blog/11034.html

[DAZZER 20]

Если собирать с нуля сабж, где брать радиаторы на транзисторы и как их подбирать?

[zAg 3 251]

Если собирать с нуля сабж, где брать радиаторы на транзисторы и как их подбирать?

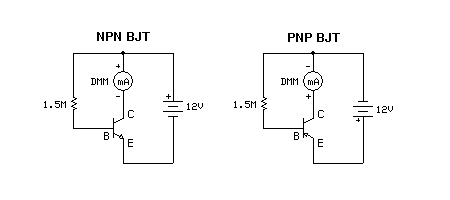

Я брал в Чип-Дипе. Транзисторы можете подобрать на мультиметре имеющему функцию hFe, или по близкой разнице параметров пары, по схемке, подобрав близкие рабочие параметры транзисторов в усилителе.

[karnaser 130 1 Тракты]

,

А не подскажите еще по одному вопросу. Постоянка на выходе около 15-16 мВ, в пределах нормы, но все равно великовата. Она как-то сказывается на звуке? И не вредно ли наушникам (hd650)?

Нормальная постоянка. Для 650х не скажется и не вредно.

[simon100500 0]

Друзья, подскажите. Имею китайский клон Lehmann BCL, с замененными компонентами. Сейчас слушаю с Sennheiser HD 280pro, но хочется наушники получше. Подскажите, имеет ли смысл брать низкоомные наушники (Например Phillips fidelio X1) или всё же смотреть в сторону Sennheiser HD650? Поделитесь, кто что слушает через BCL?

[zAg 3 251]

Друзья, подскажите. Имею китайский клон Lehmann BCL, с замененными компонентами. Сейчас слушаю с Sennheiser HD 280pro, но хочется наушники получше. Подскажите, имеет ли смысл брать низкоомные наушники (Например Phillips fidelio X1) или всё же смотреть в сторону Sennheiser HD650? Поделитесь, кто что слушает через BCL?

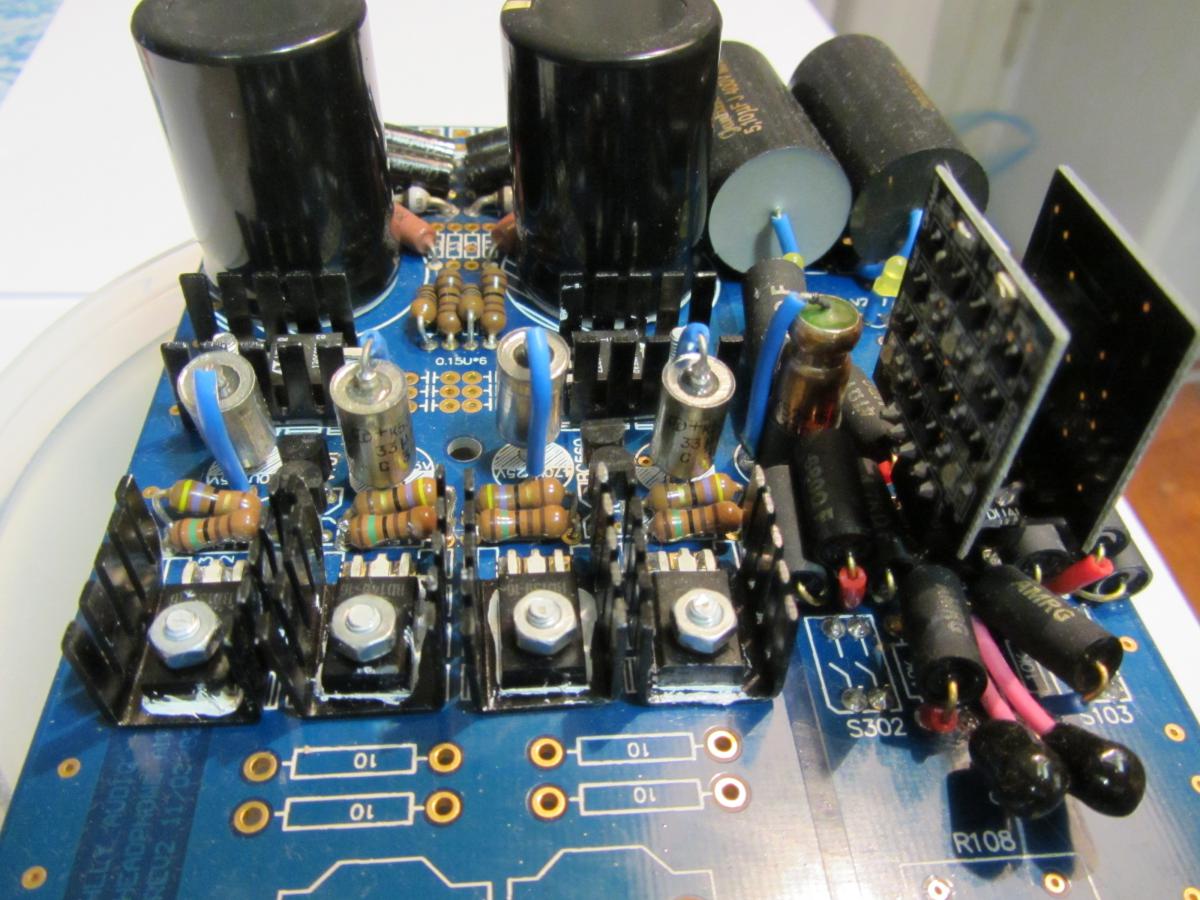

В принципе, без разницы, что из этих наушников слушать, нормально потянет обоих, тут уже другое, что больше понравиться из наушников лично Вам, советы могут не соответствовать действительности, поэтому только личное прослушивание. Я вот X1 не слышал, поэтому не могу сказать, что лучше/хуже с моей точки зрения, но вот с 650-ми усилок справляеться, но качество звука в нём напрямую зависит от того, на каких компонентах он собран и какой кабель стоит на самих наушниках. Последний свой клон Лемана я собрал с нуля на довольно хороших компонентах для него, и получил совершенно другое звучание, почитайте тему про Black Square, но всему свой предел, поэтому двигаюсь дальше - Panda RoyalGlass, а теперь к Beta22.

[simon100500 0]

В принципе, без разницы, что из этих наушников слушать

Ага, ясно, спасибо. Ещё помогите советом. Впаял 4 конденсатора Elna Silmic II 470uF 35V, а они по высоте в корпус не лезут. Допустимо ли подпаять к ногам жёсткий проводник и загнуть? Для конденсаторов длинные выводы не критичны?
