Друзья, подскажите, какие лучше выходные транзисторы брать с индексом 16 или нет,.. в продаже разные, например bd140-16 и просто bd140? Понятно, что у них коэффициент передачи больше (16), а на что в звуке влияет?

[karnaser 130 1 Тракты]

Бывают 6,10,16. Я ставил 16. Где то так рекомендовали.

Отлично работали. Разные не пробовал.

[zadolbator 4]

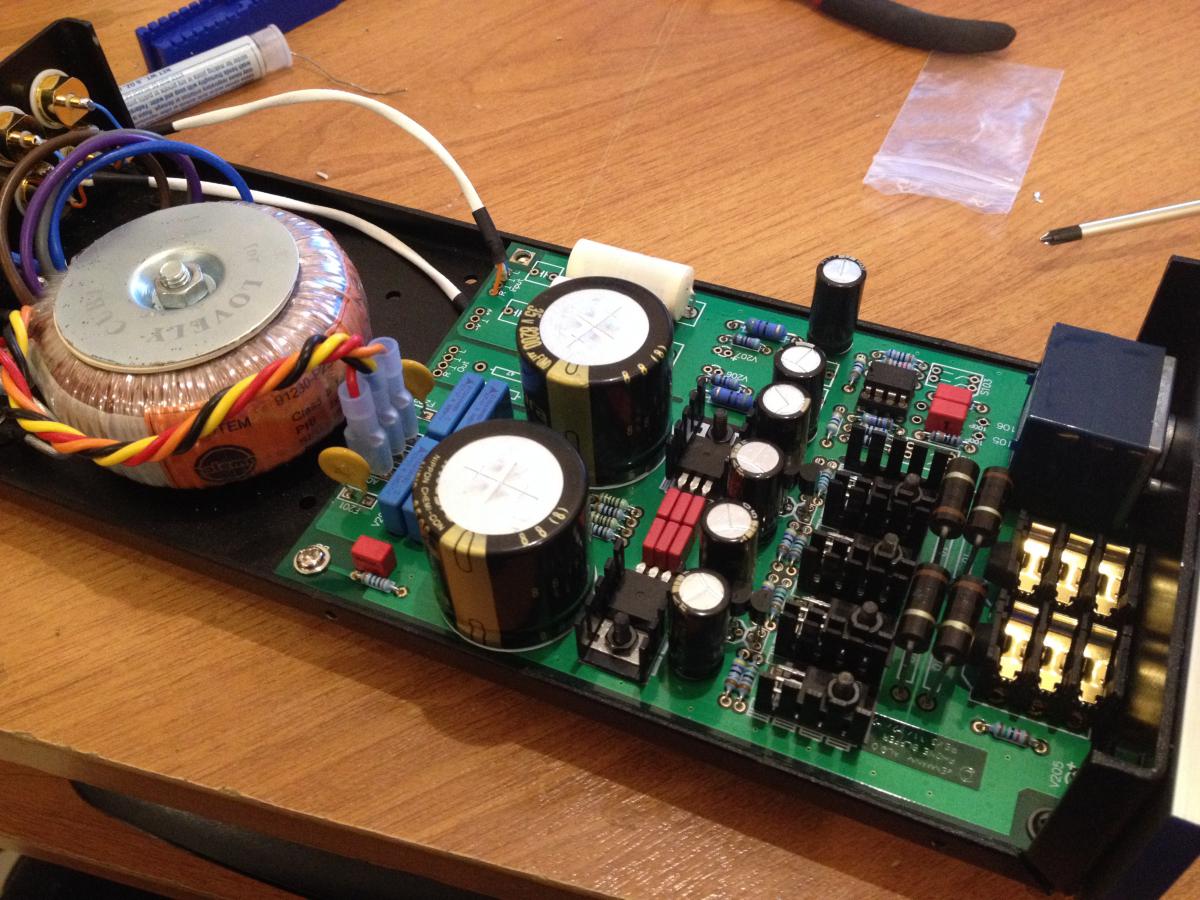

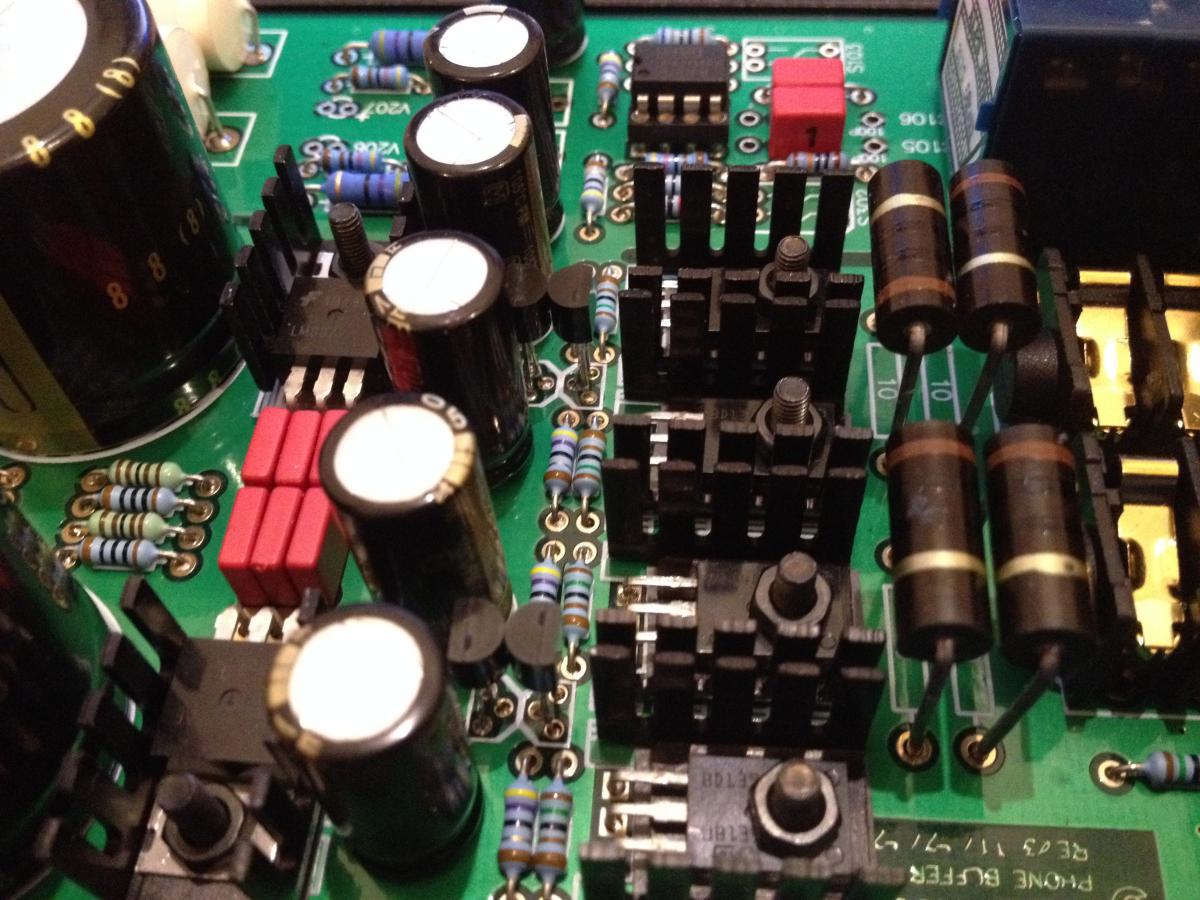

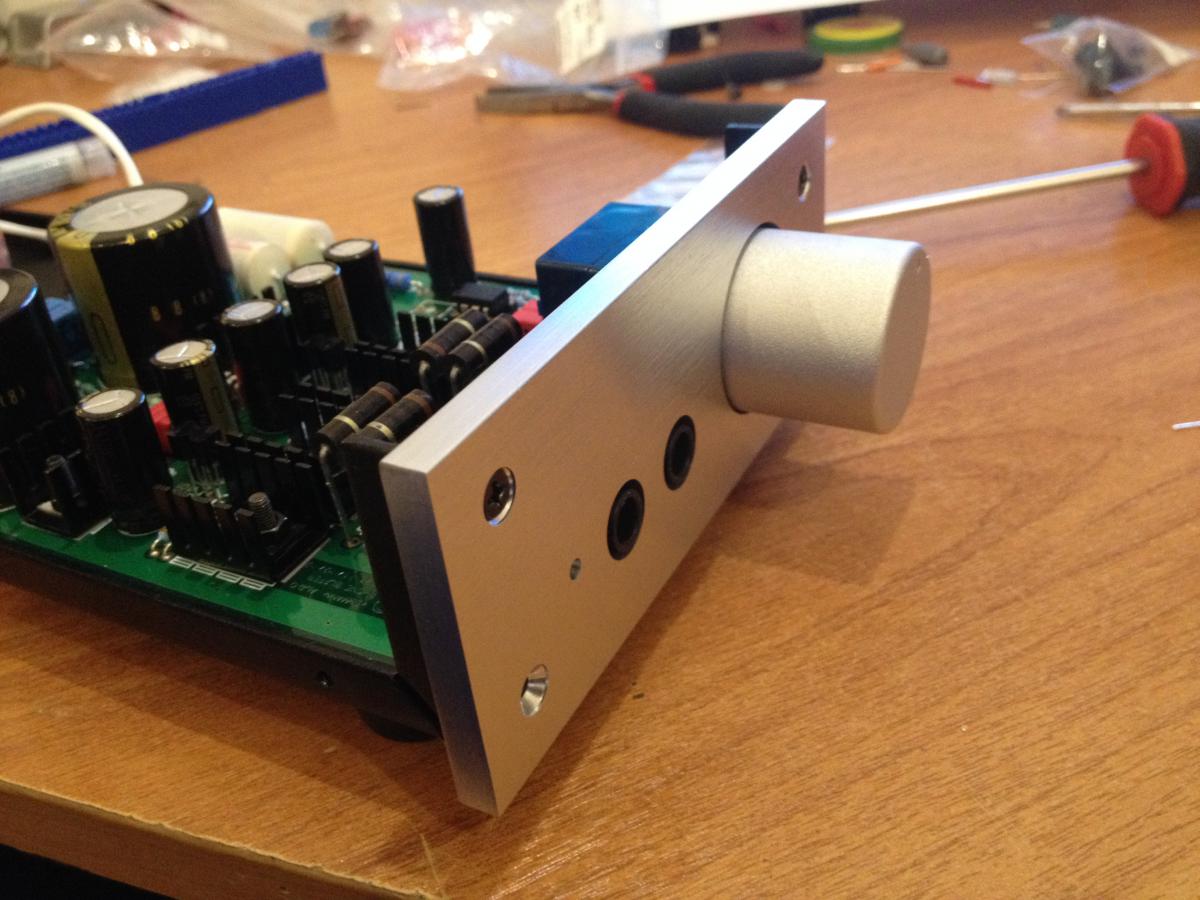

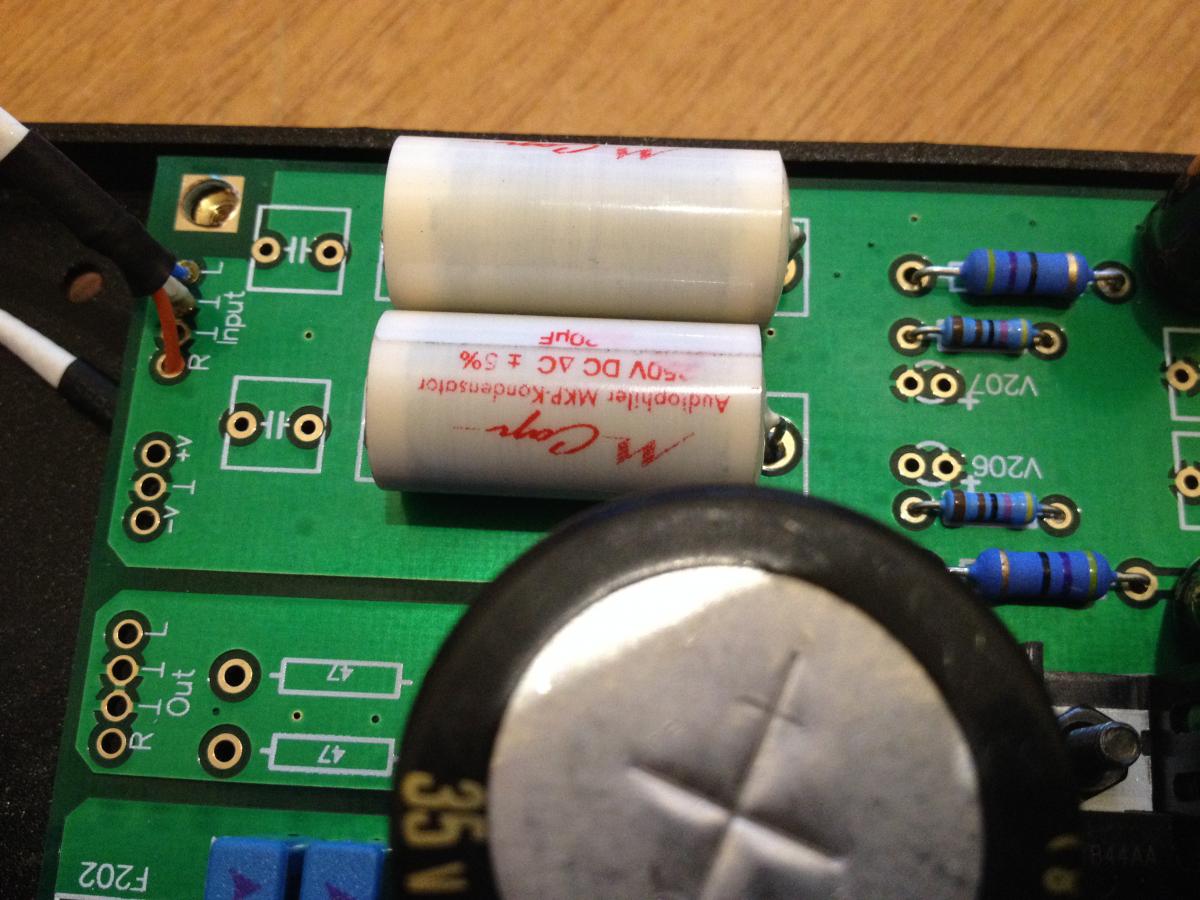

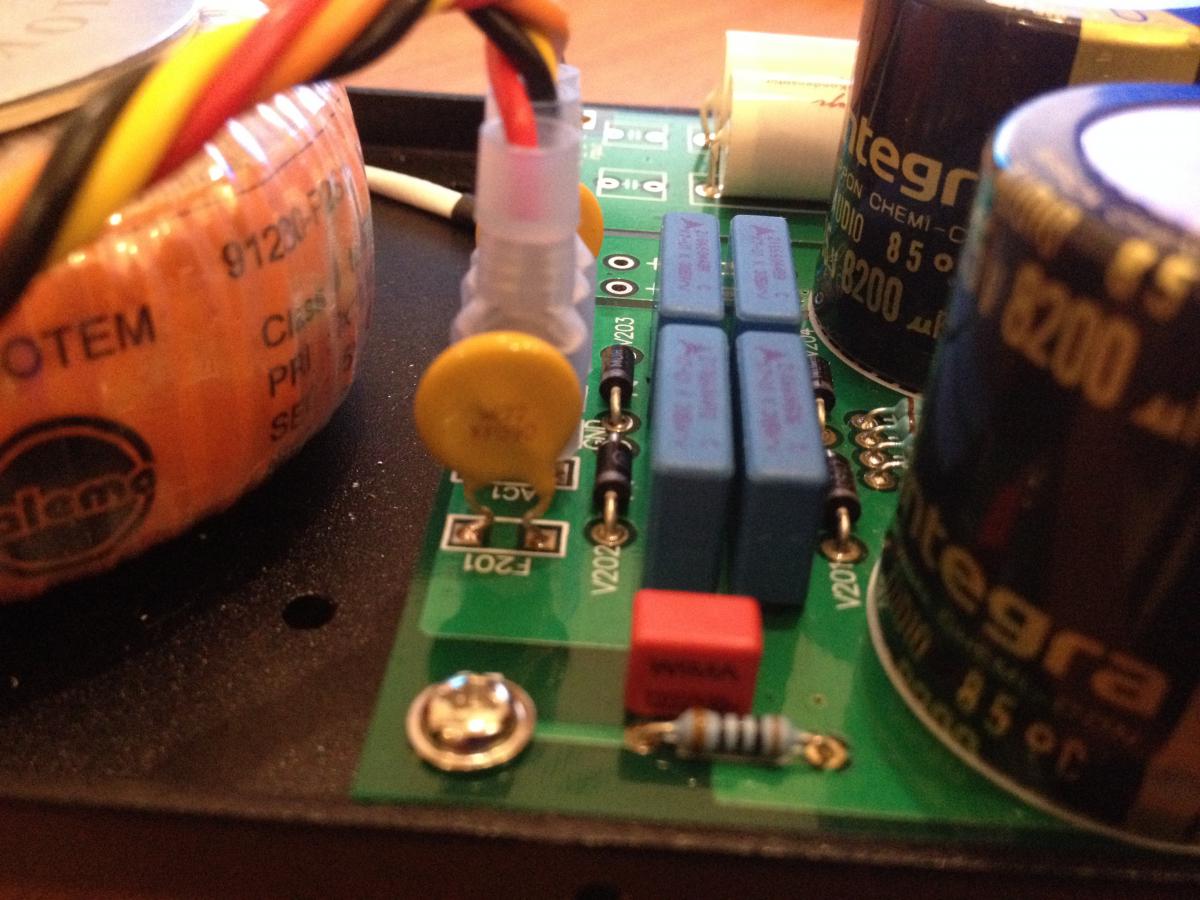

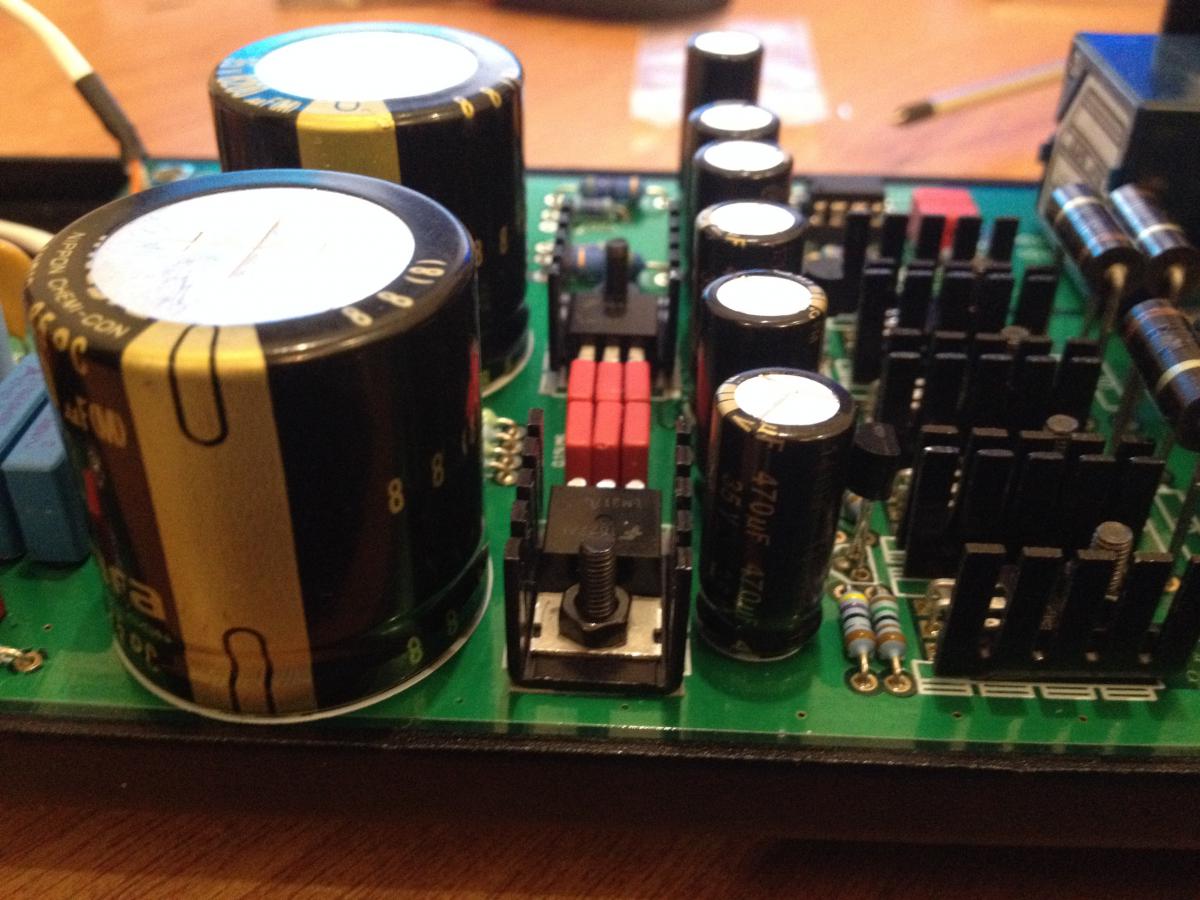

Вообщем пересобрал усил на новой плате с новой комплектухой, как и ожидалось, фона нет вообще

Правда часть резисторов (выходные, на питальник опера пока временные, на днях поставлю нормальные MF на 2Вт,

Звук немного другой по сравнению с первой версией, вероятно из за кондёров на 8200, баса стало ооочень много, даже не знаю, хорошо это или нет.., в итоге ползунок баса в эквалайзере поставил на дефолт и теперь самое то.. Такое ощущение, что с Carbon резисторами на выходе звук стал мягче, не такой резкий, когда поставлю MF сравню...

Будете смеяться, по дури купил на пробу opa627ap настоящий, думал заценю, а он зараза же одноканальный, вообщем тупанул, в итоге всё таки решил попробовать его, подсоединил в моно его и офигел, такого бархата по низам давно хотел, звук улёт, вот теперь думаю, есть ли 627 но двухканальные, или переходник с двумя микрухами городить?

Но самое главное, это нет фона, то есть вообще нет, из чего делаю вывод, что виновата плата LC, если честно, то она паршивого качества, не предназначена для перепайки несколько раз, металлизация тоньчайшая, некоторые отверстия слишком узкие и при перепайке слой металлизации отсоединяется вместе с выводом элемента, короче шлак.., а эта плата более продуманная, другой текстолит, очень толстая металлизация, единственное но, так это не совпадали 2 отверстия от LC корпуса, пересверлил и всё в норме...вообщем в клубе.

[MS audio laboratory 179]

Вообщем пересобрал усил на новой плате с новой комплектухой, как и ожидалось, фона нет вообще

Поздравляю!

Будете смеяться, по дури купил на пробу opa627ap настоящий, думал заценю, а он зараза же одноканальный, вообщем тупанул, в итоге всё таки решил попробовать его, подсоединил в моно его и офигел, такого бархата по низам давно хотел, звук улёт, вот теперь думаю, есть ли 627 но двухканальные, или переходник с двумя микрухами городить?

627 хороший ОУ оригинальный. Городить стоит, если звук нравится. Двухканальных таких нет. Можно попробовать послушать AD823AN - эти двухканальные. Но звук будет отличаться. Может в этой схеме понравится, а может и нет.

[zadolbator 4]

@MS audio laboratory,Спасибо

Оу оригинальный, брал в германии, да и на слух сразу слышно... Посоветуйте, плиз, какой переходник купить на 2 оу, они все одинаковые? DIP8 Dual to Mono Op Amp Adapter Converter

[zadolbator 4]

еще вопрос, сильно отличается 627ap от 627au?

[MS audio laboratory 179]

Оу оригинальный, брал в германии, да и на слух сразу слышно... Посоветуйте, плиз, какой переходник купить на 2 оу, они все одинаковые? DIP8 Dual to Mono Op Amp Adapter Converter

Тогда все ОК! Переходник любой подходящий, желательно с позолотой на разъемах.

еще вопрос, сильно отличается 627ap от 627au?

Сами микросхемы ничем кроме корпуса не отличаются. AP - корпус DIP-8, AU - корпус SOIC8. Корпус DIP легко воткнуть в панельку. А SOIC скорее всего придется напаивать на переходник самостоятельно.

Для корпуса DIP подойдет что-то типа этого http://www.ибей.com/...=item3cd6f744e5

Для SOIC - http://www.ибей.com/...=item2578ba717a

[karnaser 130 1 Тракты]

Поздравляю! Пусть радует ваши уши.

Хорошая плата. Я на такой собрал 2 усилителя, заказывал потому, что,

после перепайки пары деталей в ЛовКубовской отклеились дорожки.

По опа: у меня в фаворите были 2134 и 2111. 627 оригинальные не пробовал,

но, думаю, стоит пробовать, многим нравится, но не всем.

[zadolbator 4]

@karnaser,Спасибо

Полностью согласен, плата от лавкуба полный шлак, даже сам материал текстолита уг полное, у меня при выпаивании (паяльник 40вт) несколько раз жало в текстолит наполовину уходило, как будто картон прожигал, а эта плата выше всяких похвал, я об этом писал Стефану, но он утверждает что всё ок

[zadolbator 4]

Насколько знаю, opa627 подделывают, а в корпусе soic8 тоже распространены подделки?

[MS audio laboratory 179]

Насколько знаю, opa627 подделывают, а в корпусе soic8 тоже распространены подделки?

Да. Причем в SOIC сложнее отличить настоящий от подделки. Поэтому в SOIC стоит брать только с официального европейского или американского склада. По цене тоже можно сориентироваться. В розницу цена за новое изделие (не б/у) не может быть ниже цены производителя.

[MTB-Rider 45 3 Тракты]

вообщем в клубе.

круто че но я бы выкинул синие кондеры 0,1 около диодов и поставил туда че нить по веселее.



вообще странно что никто до сих пор не выкинул лмки оттуда.

[zAg 3 251]

MTB-Rider Что такое лмки?

[Goo8s 37]

Микросхемы стабилизатора же.

[zAg 3 251]

Микросхемы стабилизатора же.

Тогда не понятно почему их надо выкинуть?

[Goo8s 37]

Поставить туда что-то пожирнее наверно. Я как-то теперь смысла в зверском копании этого усилителя не особо вижу.



Сам подумываю заказать наконец электролиты, подобрать выходные транзисторы в пары поточнее, убрать термопрокладки, соприкасающиеся плоскости транзисторов и радиаторов выровнять, посадить на термопасту. Ну и может быть попробую супротив гула втыкнуть источники тока в разрыв с бп.

[zadolbator 4]

@Goo8s,Гул пропал с переходом на новую плату.. так что делаем выводы))

[Goo8s 37]

Ссылку на плату в студию.

[MS audio laboratory 179]

Гул пропал с переходом на новую плату.. так что делаем выводы))

Видно комплектная с неудачной разводкой/некачественной фольгой/металлизацией или еще что-то. Впрочем не удивительно: Китай всегда какой-то неожиданный "приятный" сюрприз может выдать.

[MTB-Rider 45 3 Тракты]

Я как-то теперь смысла в зверском копании этого усилителя не особо вижу.

ну если уж копать по полной...в нормальную схему lm не поставят и хай енд не назовут. в мире полно других схем, которые работают сразу и без всякой возни.

[Goo8s 37]

в нормальную схему lm не поставят и хай енд не назовут. в мире полно других схем, которые работают сразу и без всякой возни.

Вот посему у меня в планах нет продажи LC, будет потом у компьютера ютуб с кинцом озвучивать.





Видно комплектная с неудачной разводкой/некачественной фольгой/металлизацией или еще что-то.

Скорее всего просто земляной слой тоньше чем следовало бы.



Плата в комплекте шла нормальная, но у меня уже подустала от бесконечных ковыряний. Менять её малость лень, ибо при установке загнул под прямым углом почти все ножки. Но давно пора, ибо уже на ладан дышит.

Изменено 28 октября, 2013 пользователем Goo8s

[zadolbator 4]

@Goo8s,ищи на ебае High-end stereo Class A headphone amplifier PCB 1piece



@MS audio laboratory,Разводка нормальная а вот слои и сам текстолит в топку, со старой платой было ощущение, что переменка каким то образом по плате (текстолиту, лаку) проходила на сигнальную цепь, есть предположение, что сам текстолит или лак имеют проводящее свойство...

[Goo8s 37]

@zadolbator, спасибо, закинул в вишлист. Надеюсь одной хватит.

[zadolbator 4]

Друзья, подскажите, пожалуйста по подбору транзисторов, т.к это мой первый каменный усил, соответственно не всё ещё знаю... Если я правильно понимаю, то транзисторы в паре(139 и 140) должны иметь одинаковый коэ-т усиления, на что это влияет? Должны ли обе пары (4 транзистора) иметь одинаковый коэ-т усиления?



Дело в том, что изначально поставил 139 и 140 транзисторы и заметил небольшой дисбаланс по каналам (правый чуть громче), потом купил 140-16 и 139-16 (каждого по десятку) и попробовал подобрать на тестере с прогревом, вроде подобрал с разбросом 1-2%, впаял, но теперь левый чуть громче... Вообщем что радикально сделать, чтобы выровнять каналы по громкости?

Ещё заметил, что усил спокойно работает без обоих bd139, только средние частоты хуже прорабатываются и усил не греется)))



Как вообще правильно подбирать транзисторы средней мощности?

[Goo8s 37]

Нужно подбирать на том же токе, на котором они будут работать в устройстве. Мне тестер при измерении hfe показал совсем разные цифры для 139 и 140. Впаял их, сейчас постоянка на выходе 0,72 -3,65 mV. Я бы просто подпаял провода с разъёмом от компьютерного вентилятора к плате усилителя вместо одного из транзисторов и в разрыв коллектора - амперметр. Ну и все тразнисторы по очереди - в разъём, результат на бумажку.

Изменено 1 ноября, 2013 пользователем Goo8s
