Darkvoice 336 SE

[Dr.Gradus 375]

ну вот... проапгрейдился)))





Поздравляю!

Наверное, пора все-таки и мне.

А сколько доставка от них стоит? И за сколько дней посылка "доползла"?

И у них там и лампы есть, был ли опыт покупки у кого-нибудь? Там, к сожалению, не все с фото.

[zAg 3 251]

nexusatm Резисторы Amtrans, как советует karnaser, лучше поставить, а так же заменить внутреннюю разводку, как писали ранее, а шунты если будете ставить, из недорогих, лучше Jantzen http://www.audiomania.ru/kondensator/jantzen/mkp_jantzen_cross_cap.html, чем MUNDORF MKP Series Film Capacitors, и получите прибавку в качестве звука, может не такую уже сильную, но всё равно заметную. Уж раз, как говориться взялись, так доделывать до конца, что-бы выжить все "соки" с усилителя. Потом можно будет уже и другие наушники пробовать слушать.

[nexusatm 17]

@Dr.Gradus,попозже почту посмотрю все и отвечу!

[Dr.Gradus 375]

nexusatm

Спасибо

Заодно, может, посмотрите или уже знаете, влезут ли эти конденсаторы (что советовали ранее в этой теме) на место 820мкф (тех, что внутри)

Nichicon KX Series Electrolytic Caps 1000uF / 250V

[nexusatm 17]

@Dr.Gradus, посылка шла 35-38 дней, простой самой дешевой почтой, стоимость в приложении.





зы Место назначения Екатеринбург, чем ближе к Москве тем быстрей вроде. хотя есть еще сортировочные центры по России!

Изменено 2 июля, 2013 пользователем nexusatm

[Dr.Gradus 375]

@nexusatm,

Спасибо. Сейчас думаю, что еще такого добавить для более глубокого улучшения, формирую заказ.

[nexusatm 17]

@nexusatm,

Спасибо. Сейчас думаю, что еще такого добавить для более глубокого улучшения, формирую заказ.

только если что то еще кроме вышеперечисленного(сделанного мною) менять будете, то сделайте сначала первый ап как у меня а потом остальное... что бы понять будет ли прирост! Может я тоже дальше колупаться буду!

[karnaser 130 1 Тракты]

nexusatm Сигнальные провода, кабели идущие от разъёмов RCA (куда подключаете межблочник), только с внутренней стороны разёмов (внутри аппарата) и до места, куда они впаяны. Так понятно? Кабель желательно не хуже того, из которого изготовлен межблочник, аналогичный или лучше. Рекомендую медную моножилу.

В этом усилителе обязательно применить экранированные сигнальные провода. так как они проходят через весь усилитель в непосредственной близости с цепями питания и высокой стороной.



nexusatm

Спасибо

Заодно, может, посмотрите или уже знаете, влезут ли эти конденсаторы (что советовали ранее в этой теме) на место 820мкф (тех, что внутри)

Nichicon KX Series Electrolytic Caps 1000uF / 250V

Вот даташит: http://www.partsconnexion.com/PDF/e-kx.pdf

Там есть все размеры.

[Dr.Gradus 375]

В этом усилителе обязательно применить экранированные сигнальные провода. так как они проходят через весь усилитель в непосредственной близости с цепями питания и высокой стороной.



Да, выше в теме Вы мне уже посоветовали провод, его и возьму обязательно.



Вот даташит: http://www.partsconn...om/PDF/e-kx.pdf Там есть все размеры.



Спасибо!



только если что то еще кроме вышеперечисленного(сделанного мною) менять будете, то сделайте сначала первый ап как у меня а потом остальное... что бы понять будет ли прирост! Может я тоже дальше колупаться буду!



Кабель внутренний точно заменю сразу. Возможно, остальное пока не буду.Лучше наушники какие-нибудь присмотрю или сменный кабель для 650-х.

[karnaser 130 1 Тракты]

@Dr.Gradus,



Да, выше в теме Вы мне уже посоветовали провод, его и возьму обязательно.



Провод (моножила) это для замены разводки (части разводки) внутри усилителя. А для подачи сигнала со входа обязательно экранированный сигнальный провод такой как в межблоках.

[zAg 3 251]

@Dr.Gradus,Провод (моножила) это для замены разводки (части разводки) внутри усилителя. А для подачи сигнала со входа обязательно экранированный сигнальный провод такой как в межблоках.

Ну если межблок сделан из экранированной моножилы, то и сигнальный провод делать из него же.

[karnaser 130 1 Тракты]

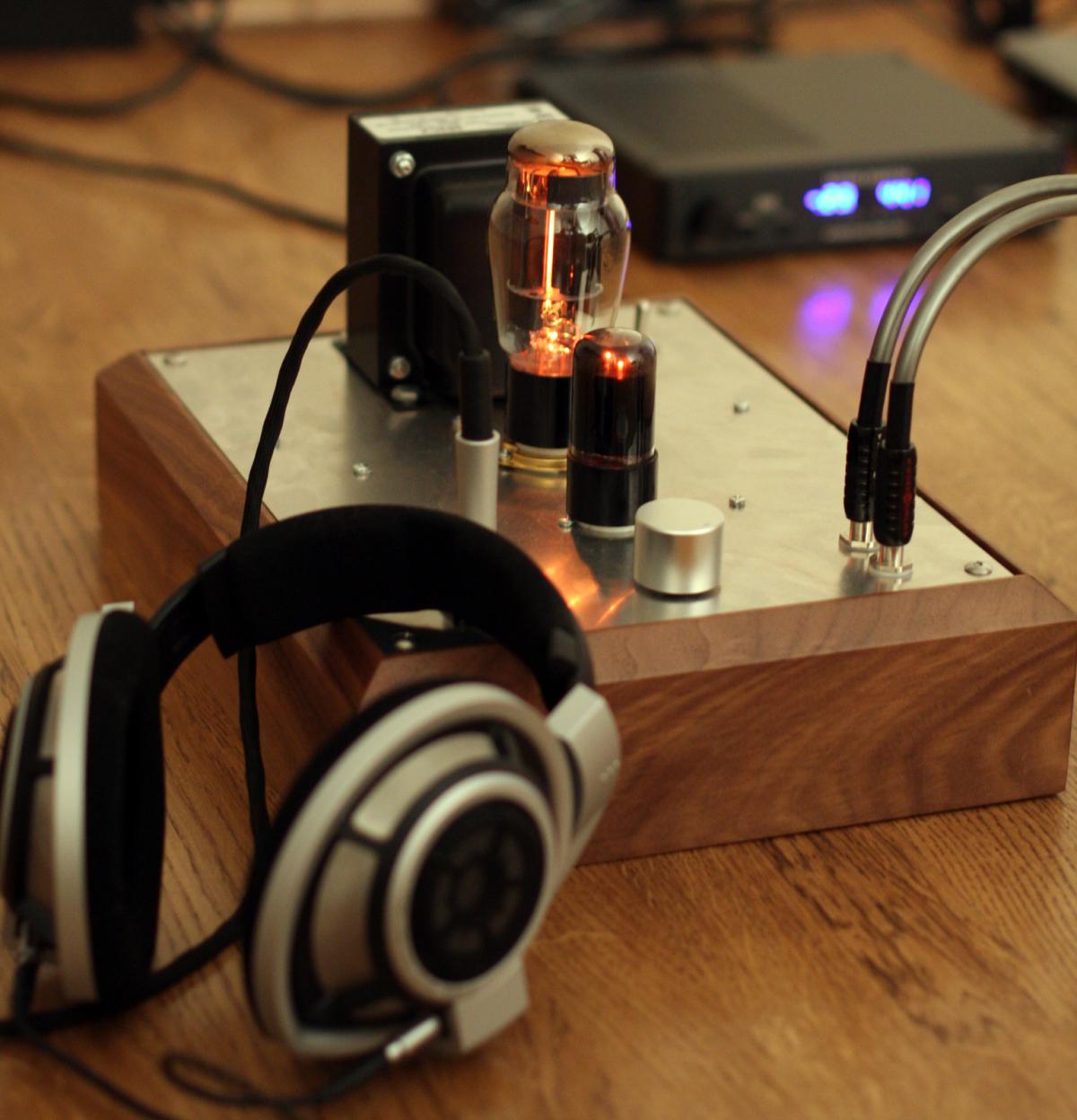

Вот, наконец, созрел и мой первый ламповый усилитель а-ля Дарквойс.

Собран по схеме которую здесь и у себя в блоге выкладывал victorvvo.

Усилитель заработал с первого включения. И очень меня порадовал своим звучанием. Слушаю с ХД800. Звук отличный.

Прогрев около 50ти часов.

Усилитель переиграл встроенный усилитель в MYTEK.

Шума нет никакого в принципе даже при полностью вывернутой ручке, а слушаю с ХД800 на 9-11 часов.

Ламп накупил много разных.

Сейчас слушаю с Sylvania 6AS7G и 6SN7GT Brimar. Играться с лампами буду позже. Сейчас звук отличный.

Установились режимы:

В+ 222В

6sn7: Анод – 98В Катод – 2,1В

6as7: Анод – 222В Катод – 130В

Большое спасибо victorvvo за прекрасный блог, который мне - новичку в ламповой схемотехнике и устройстве ламповых усилителей очень помог.

Рекомендую всем схему для знакомства с ламповой техникой.

Задумываюсь уже о втором ламповом усилителе - SE на прямонакальной 45й, но это уже другая история...

[xSpellhowleRx 13 13 Тракты]

Шикарно. Думаю после обновления своего тракта, опять возьму что-нить из лампы в дополнение

[StalkerAnarhist 78 3 Тракты]

@karnaser

Поздравляю.

Какой стоит транзистор в питании? IRF 740/840 я так понял не использовали из-за сильного нагрева?

Катодные резисторы 50 Вт сильно греются?

[MasterLin 26]

@karnaser

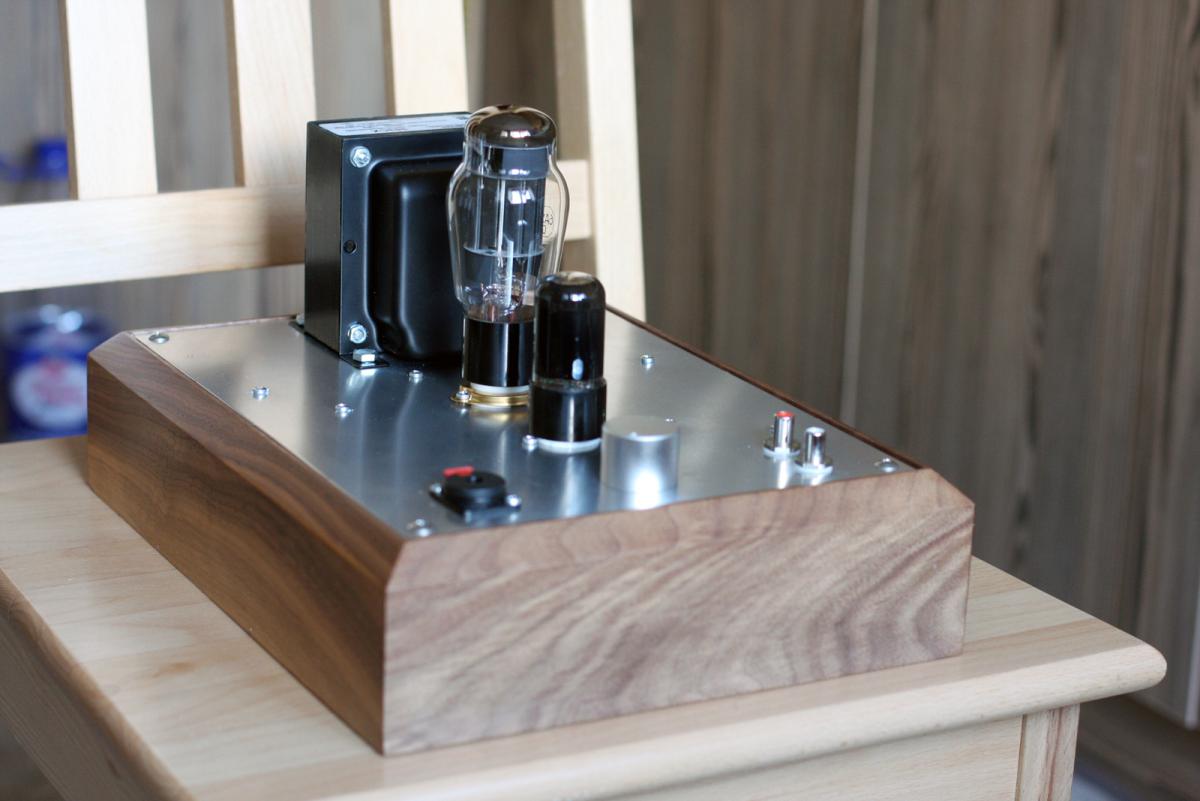

Внешний вид очень красив, браво!

[karnaser 130 1 Тракты]

@karnaser

Поздравляю.

Какой стоит транзистор в питании? IRF 740/840 я так понял не использовали из-за сильного нагрева?

Катодные резисторы 50 Вт сильно греются?



Спасибо за поздравления.

В питании стоит:

http://eu.mouser.com/ProductDetail/International-Rectifier/IRG4PC50UD-EPBF/?qs=%2fha2pyFadujiC34eX6oGOSGZZoASocbxYRZGAu8zgdLcs91Z2XUq9Q%3d%3d

Он греется не сильно.

Катодные резисторы греются ощутимо сильнее. На верхней алюминиевой крышке температура такая, что руку можно держать но не продолжительно, думаю градусов 50-60.

Подумываю, может, какие радиаторы подходящие подвернутся поставлю на верх, хотя и так не напрягает.



@karnaser

Внешний вид очень красив, браво!

Спасибо. С корпусом решил не морочиться и взял готовый Hammond.



Шикарно. Думаю после обновления своего тракта, опять возьму что-нить из лампы в дополнение

Думаю, что в одной системе спокойно могут существовать несколько усилителей.

Тем более если наушники не одни и диапазон стилей, которые слушаете большой.

[nexusatm 17]

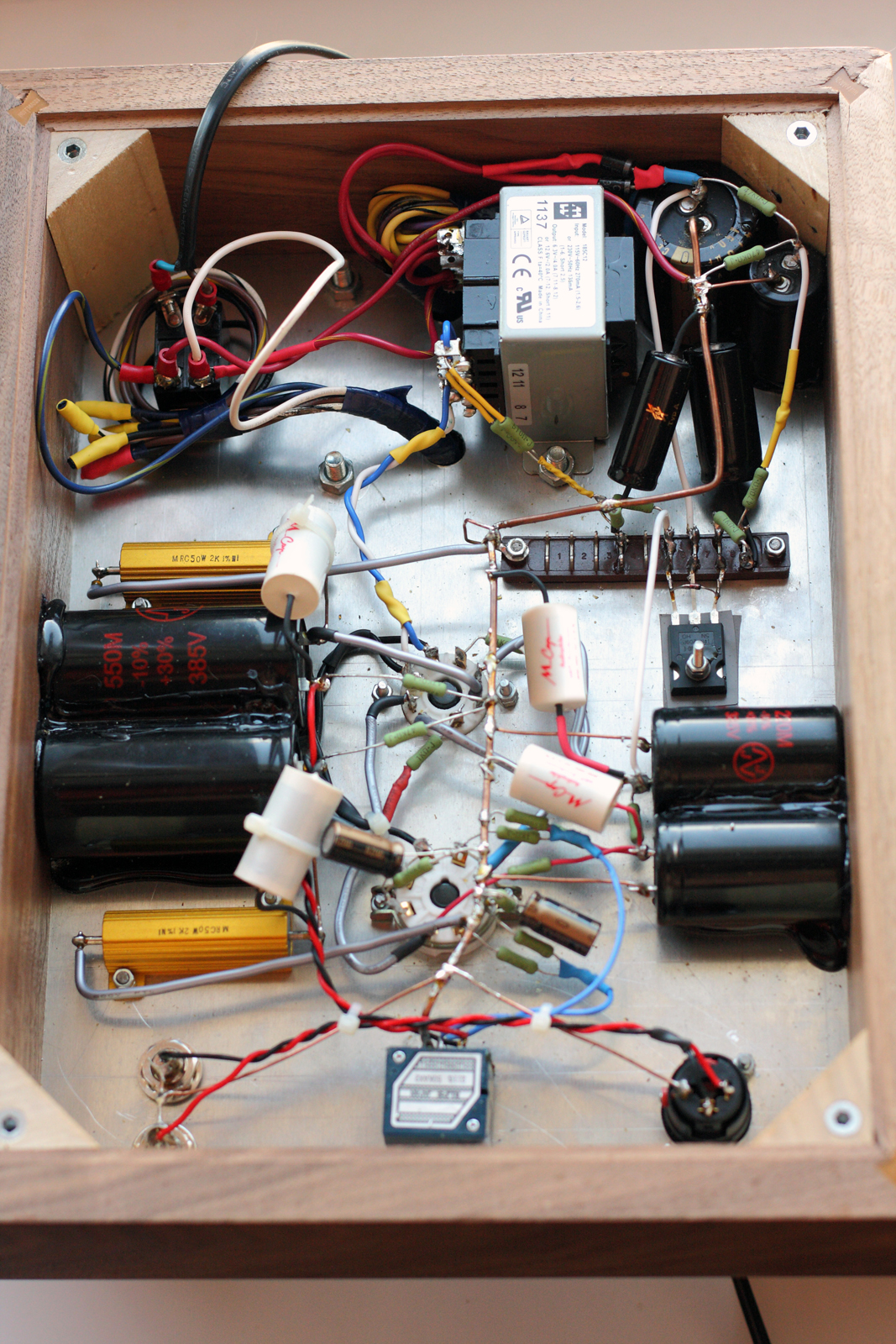

@karnaser, супер!!! Начинка я смотрю хорошая... Всегда завидовал людям с "прямыми руками"!

[александр шумилов 428]

Вот, наконец, созрел и мой первый ламповый усилитель а-ля Дарквойс.

Собран по схеме которую здесь и у себя в блоге выкладывал victorvvo.

Усилитель заработал с первого включения. И очень меня порадовал своим звучанием. Слушаю с ХД800. Звук отличный.



.

Задумываюсь уже о втором ламповом усилителе - SE на прямонакальной 45й, но это уже другая история...

Вот так бы все с душой отдавались,отличный аппарат!

И дальнейший путь выбран заманчивый,мои поздравления!!!

[basilio 6]

А кому можно заказать сей апгрейд?

[karnaser 130 1 Тракты]

Всем спасибо за поздравления!!! Слушаю и слушаю...

[nexusatm 17]

@basilio, дак это... сам сделай! я еще тот жопорук... и то вроде ничего не поломал)))

[MasterLin 26]

@basilio

Можешь поискать на вегалабе мастера, там их много

[basilio 6]

ну вот... проапгрейдился)))















Возникла навязчивая идея поменять ухи!!! 880 ых дарквойсу стало явно мало....

Детали для аппа -



2 Jensen E_Capacitors-015 470 150V AXIALJENSEN-73349 - $39.06

2 Elna Cerafine Capacitor 1000uF 16V 16x25 mmELNA-72691 - $6.50

2 Hovland 0.47uF / 200V, SuperCap, Film & Foil Polypropylene Capacitor, 13mm W x 45mm L, EachSUPERCAP-75281 - $34.04

2 Silver Mica Capacitors_54427 500pf / 500VSMICA-54427 - $3.00



Все входит в корпус и прекрасно умещается(несмотря на внушительные параметры!)



О впечатлениях!

Первое конечно же БАС!! Ради него и затевался весь концерт!

Теперь дарк выдает именно бас, а не попытки что то пропукать! Само главное что повысился уровень баса относительно общего уровня громкости композиций! Раньше слушал музыку на 11 часов, но не хватало баса, прибавлял и уши начинало резать общей громкостью, несмотря на то что бас не сильно проявлялся(теперь я это понимаю), сейчас на 11 часов наушники гуляют по голове от вибрации(как бы наушники не лопнули), то есть громкость комфортная и при этом бас поражает!

В знакомых композициях появились места на которые раньше не обращал внимание (в одной и dnb композиций ухнуло так что я перепугался). Все отыгрывается на недостигаемом ранее уровне, от глубокого насыщенного баса до быстрых ударов!



В среднем диапазоне появилась детальность, любой звук можно вычленить из композиции! Даже в темах Pendulum c плотным роководрамнбэйсным рядом все отлично звучит не сваливается в кучу!



Высокие как мне показалось перестали резать уши так как это было ранее. Стало комфортнее слушать музыку на большой громкости.



Вообщем сижу слушаю балдею, всем приятной музыки и оборудования!



А можете дать ссылку на схему? И список запчастей которые надо прикупить и ссылку на магаз где их купить?



Я тоже в погоне за басом Попрошу знакомого электронщика - он мне всё это дело припаяет)

[StalkerAnarhist 78 3 Тракты]

А можете дать ссылку на схему? И список запчастей которые надо прикупить и ссылку на магаз где их купить?

- http://forum.doctorhead.ru/index.php?showtopic=15223

- http://forum.doctorhead.ru/index.php?showtopic=6351&st=1350&do=findComment&comment=502000

[basilio 6]

А можете дать ссылку на схему? И список запчастей которые надо прикупить и ссылку на магаз где их купить?

- http://forum.doctorhead.ru/index.php?showtopic=15223

- http://forum.doctorhead.ru/index.php?showtopic=6351&st=1350&do=findComment&comment=502000



СталкерАнархист, спасибо большое!



Вы всегда меня выручаете!)
