HE-6 (обсуждение)

[iow 1 809 1 Тракты]

После установки коннекторов поизмеряю-понастраиваю.

Настораживает то, что импеданс с контактов 33,8 и 34,5 Ом.

А вроде как заявлено 50.

Известная тема, да, в разных экземплярах по-разному. Ещё и чуйка производителем сильно завышается. Присоединяюсь к просьбам по измерениям и графикам. Было бы любопытно, что из них можно получить. Как впечатление от звука? Есть их от чего слушать?

[Tralfamadorin 441]

У меня правда, не HE6, а HE4 но сопротивления практически одинаковые - 44,0 Ом и 43,9 Ом. Кстати АЧХ-ки тоже очень близкие 1-2 db. А вот гармоники могли бы быть и поменьше.

[snorry 3 069]

@Plokhikh,



Да,скорее так.. Думаю,что snorry машинально отписался..

Да, верно. Ступил, заработался немного.

Изменено 18 ноября, 2014 пользователем snorry

[snorry 3 069]

@snorry,



Было бы интересно,если бы вы сняли АЧХ наушников по своей методике до и после

устранения огрехов разработки и сборки ,плюс своих улучшений...

Это на будущее,вдруг мне или кому ещё захочется "допилить" свой экземпляр хешек?

Насколько возможно подровнять ВЧ относительно середины без ухудшения разрешения?

Задача вроде как не ставится сильно там чего-то в звуке менять.

Задача поставить коннекторы и сменить амбушюры на кожу. В комплекте сейчас стоят из кожезаменителя.

Ну а поэкспериментировать - это святое ))))

[snorry 3 069]

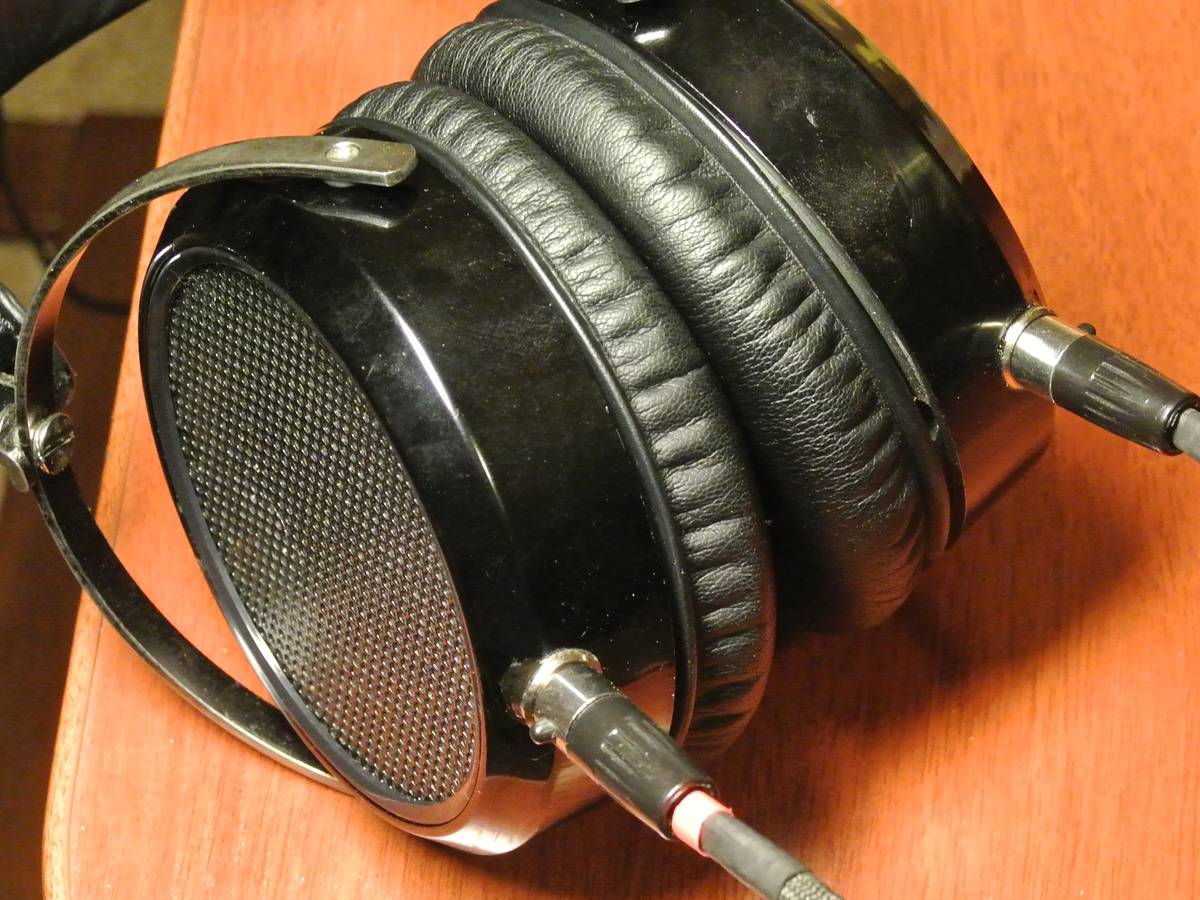

Пересадка прошла успешно:

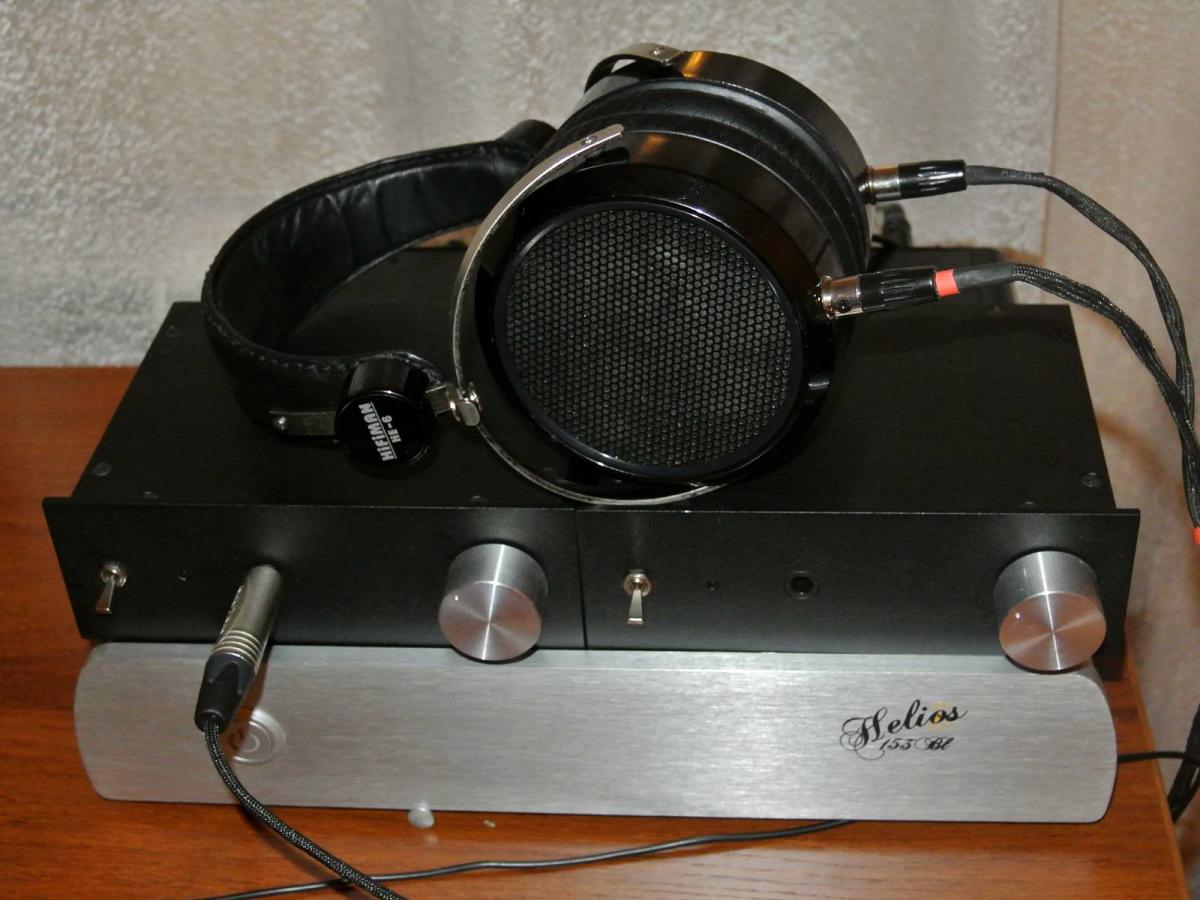

Слушать, измерять, настраивать буду вот на этом сетапе:

Цап известный, усь малоизвестный авторский, сделан специально под низкоомную изодинамику, работает в чистом классе А. Несмотря на скромные размеры, очень достойный аппарат. С бетой 22 очень даже конкурентоспособен. На фото их два, сравниваю две версии, немного по-разному настроены.

[snorry 3 069]

Ну пару часиков послушал...Прежде чем что-то измерять.

Надо сказать, что опыт беглого прослушивания HE-6 у меня был. Отметил тогда хорошую детальность, вкусную серединку и неприемлемую для меня яркость. Мои вкусы - ближе к более темному, что можно понять из моих модов.

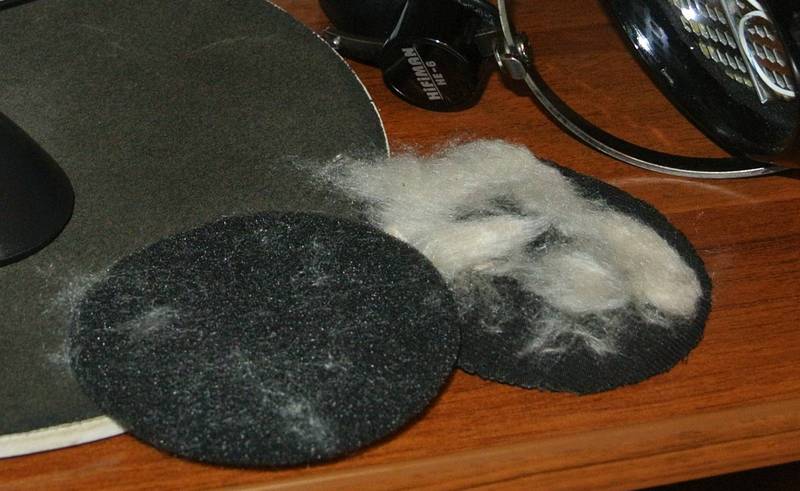

Слушал сначала в виде как приехали - то есть с амбушюрами из кожзаменителя и не вполне родным демпфирование (там тонкий поролон, что-то волокнистое чуть чуть, прозрачная ткань, решетка.

Ну что сказать - фигня какая-то кривая... Резчит, ярчит, окрас какой-то странный. Измерения потом решил посмотреть.



Сделал что-то близкое к оригиналу, то есть поставил велюровые амбушюры, и из демпфирования только поролонку оставил.

Значительно лучше. Странный окрас пропал. Но для меня ярко. Я такое долго слушать не смогу.

Ну, на слух можно отметить хороший быстрый бас, ровную серединку, высокую детальность, "сцену" очень приличную. И яркость, яркость (((( Многовато ВЧ.



Пожалуй, можно делать теперь измерения.

Изменено 19 ноября, 2014 пользователем snorry

[snorry 3 069]

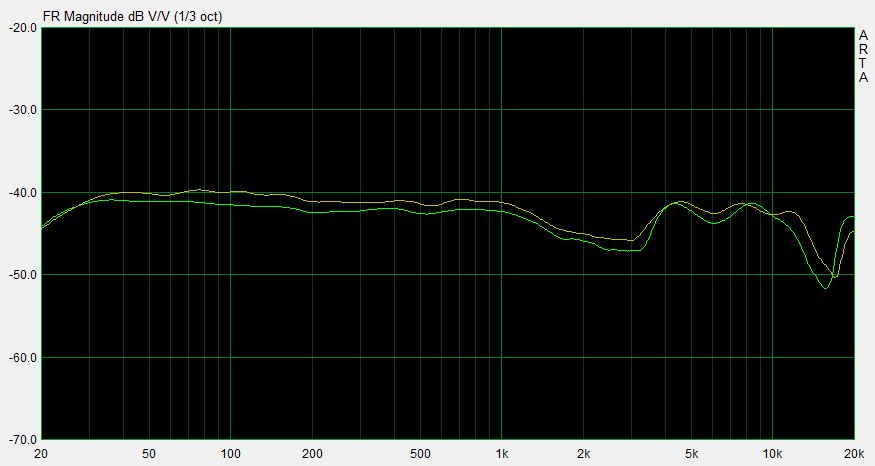

Сначала близко к оригиналу, хотя родных демпферов нет.

Велюр + очень слабое демпфирование.

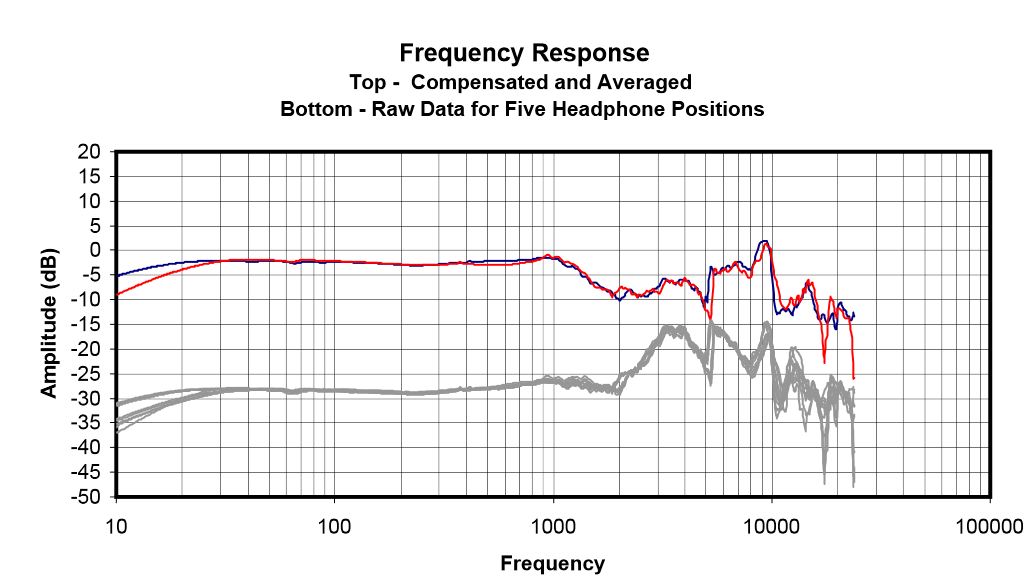

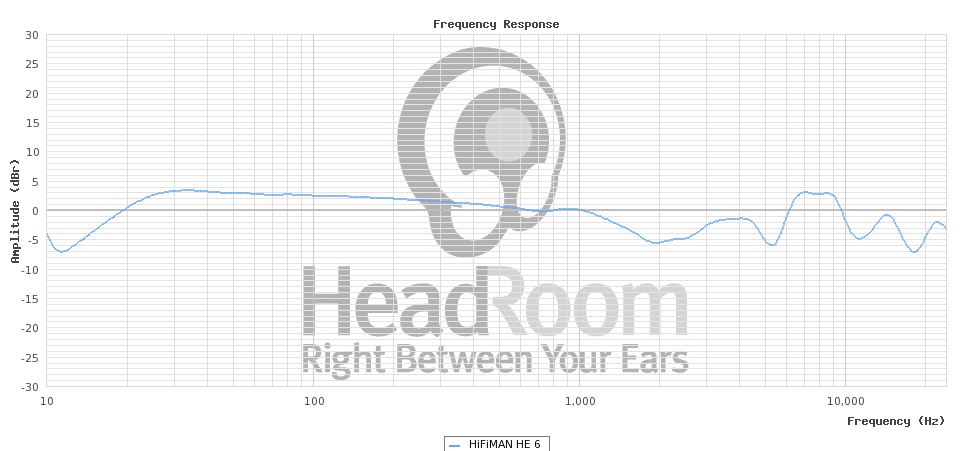

Для сравнения, что измерено в известных базах.

Определенная похожесть есть. Спад ниже 30 Гц, ровная сесредина до 1 кГц. Небольшой спад на 1-4кГц. Умеренно яркие ВЧ примерно как на уровне 1 кГц. Причем на этом экземпляре вроде как ВЧ поровнее.

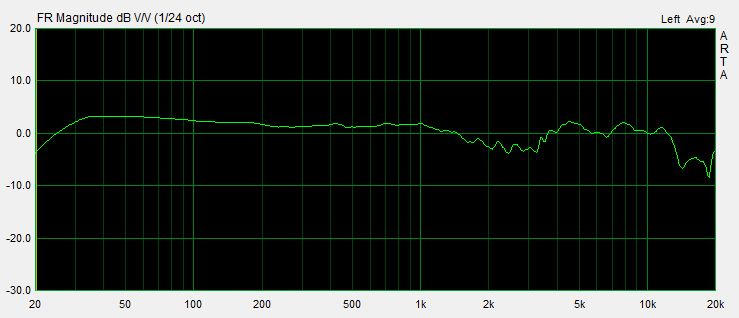

Сглаживание в 1/24 октавы картину не меняет практически:

[snorry 3 069]

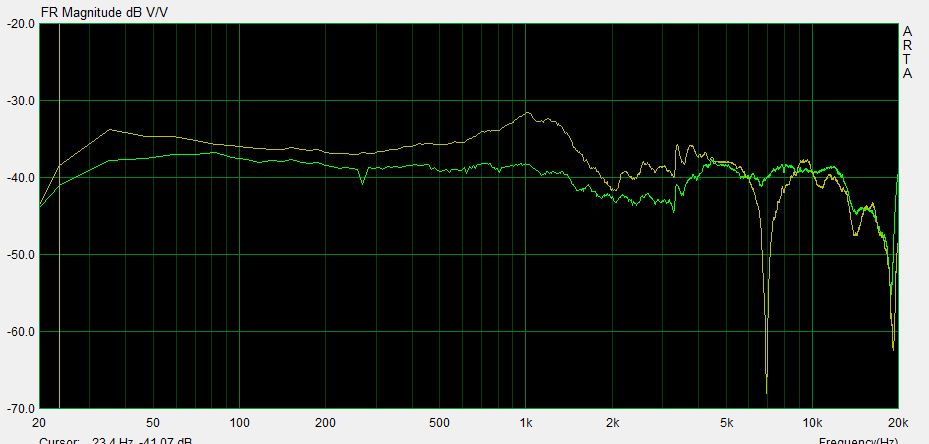

А вот как выглядит "странный окрас", с амбушюрами из кожезаменителя.

Желтый - кожезаменитель. Зеленый - велюр для сравнения.

Как минимум, вывод. Простая замена амбушюр - бессмысленна. жуть какая-то.

[snorry 3 069]

Но АЧХ - это еще полбеды.

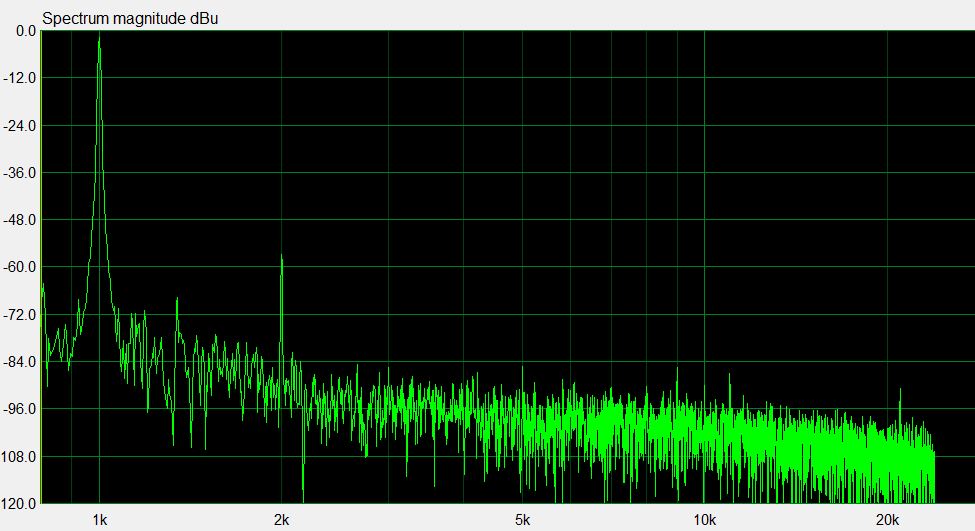

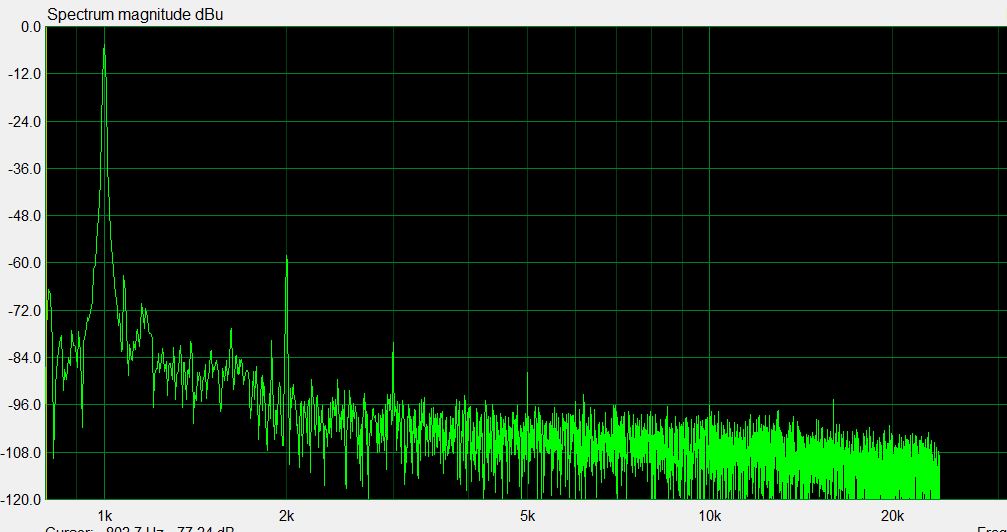

Гармоники (велюр):

Гармоники (кожезам):



Комментарии, как говорится, излишни.

[snorry 3 069]

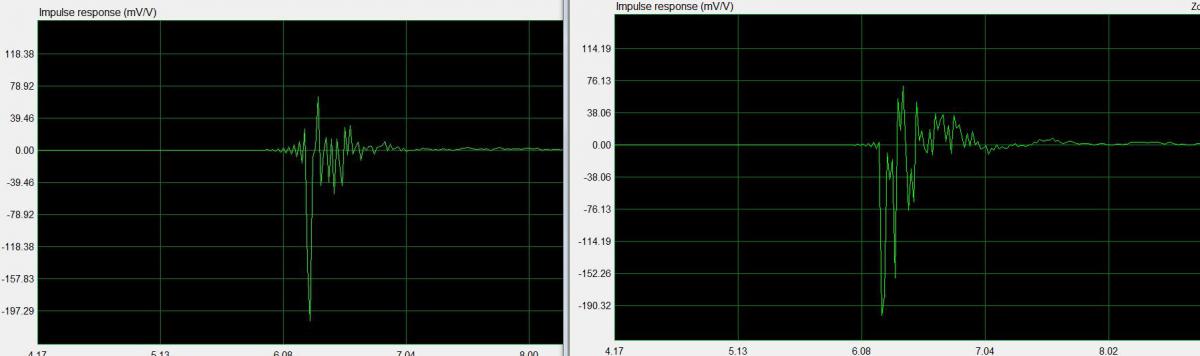

Импульс.

Слева велюр, справа кожезам.

С велюром явно лучше.



Да, проводки припаял специально с неправильной фазировкой, дабы насладиться аутентичным звуком HE-6, как и измерено другими )))

[snorry 3 069]

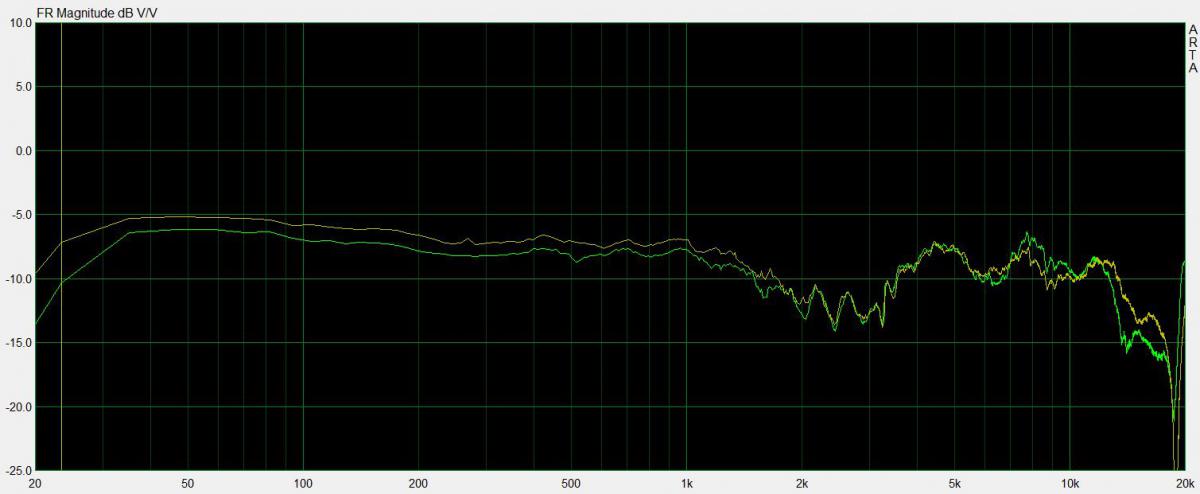

Влияние решетки.

Измерил со сглаживанием 1/24 октавы, чтобы во всех подробностях.

Желтый - без решетки.

Решетку однозначно нужно делать более звукопрозрачной.

Изменено 19 ноября, 2014 пользователем snorry

[Helium 554]



Да, проводки припаял специально с неправильной фазировкой, дабы насладиться аутентичным звуком HE-6, как и измерено другими )))

Можно уточнить? Вы можете еще раз выложить фото как было, и как должно быть?

[Helium 554]

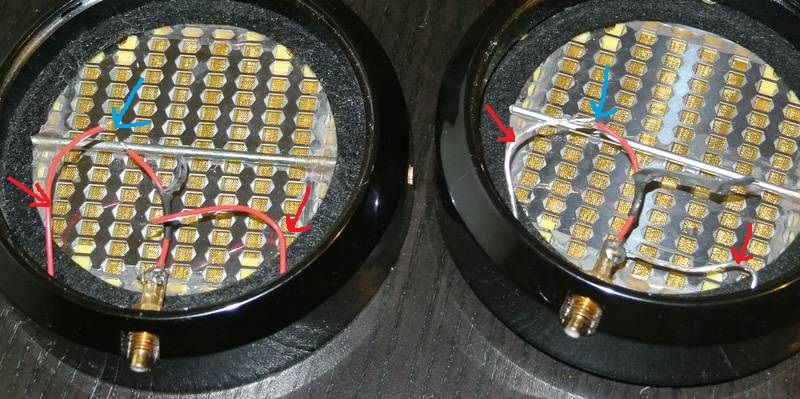

Эти проводки (обозначенные красной стрелкой) подпаяны к динамику или используется другой метод крепления?

Я правильно понимаю, что они оба сходятся вместе и припаиваются к центральному проводнику коаксиального разъема?

Я не очень понимаю, зачем этот провод набран двумя кусками (синяя стрелка)? Неужели из-за того, что просто длины не хватает?

Изменено 19 ноября, 2014 пользователем Helium

[snorry 3 069]

Там сейчас уже все переделано и фотать нечего.

Фазировка - импульс должен быть сначала вверх. Это правильно.

Если проводки припаять крест-накрест - будет наоборот.

В коаксимальном разъеме внутрь не лазил, неинтересно. Надставлено, вероятно потому, что разъем идет с проводком в комплекте. Ибо подпаяться там некуда к центральному контакту.

[Helium 554]

Фазировка - импульс должен быть сначала вверх. Это правильно.

Если проводки припаять крест-накрест - будет наоборот.

Т.е. грубо говоря, на приведенной выше фотографии проводка в чашках должна быть зеркальна относительно друг друга?

[Mopo3ko 298]

Да, проводки припаял специально с неправильной фазировкой, дабы насладиться аутентичным звуком HE-6, как и измерено другими )))



Так, это же измерения с innerfidelity. Посмотрел оттуда графики HE-5 и HE-500. То же самое.

То есть, Hifiman припаивают драйвера в противофазе? Зачем?

[snorry 3 069]

Для правильной фазировки в данном случае получается, что да. От центрального контакта должно быть вправо.

Но кто его знает, может так задумано, чтобы было наоборот. Так восприятие звука немного другое.

Хотя физически это совершенно не правильно.

[snorry 3 069]

На мембрану - там пайка. Место пайки на фото не видно, оно там внутрь спрятано. Паять можно только тонким игольчатым жалом.

Надставленный проводок - мера вынужденная. Глянул - центральный контакт с проводком на обжиме.

Это кстати еще один аргумент в пользу miniXLR. Они на пайке, и без всяких надставлений.

Изменено 19 ноября, 2014 пользователем snorry

[stiv8800 424]

Не зря многие забугорные пользователи хешек,выбрав устравающий по звуку и удобству

пользования кабель,заводят последний непосредствено в чашки головных телефонов,

минуя штатный разъём...

Кстати,из комплектных амбушюр пользуюсь велюровыми,так как из кожзама не

понравились по звуку..Заказал себе на пробу из замши и чуть другого размера...

[Helium 554]

То есть, Hifiman припаивают драйвера в противофазе? Зачем?

Возможно, чтобы не париться на конвейере с выбором чашек правая-левая, а брать все подряд.



Это кстати еще один аргумент в пользу miniXLR. Они на пайке, и без всяких надставлений.

Скажите, а есть разъемы мини-XLR, которые штатно ставятся заместо разъемов Hifiman? На работе, сам быстро проверить не могу.

[snorry 3 069]

Штатных таких не существует. Их размер значительно больше - разместить их в этот корпус - надо еще исхитриться. Чтобы капсуль встал нормально и прижимное кольцо снаружи тоже - даже пришлось в корпусе коннектора чуток резьбу подточить.



Кстати,из комплектных амбушюр пользуюсь велюровыми,так как из кожзама не

понравились по звуку..Заказал себе на пробу из замши и чуть другого размера...

Попробовал кучу разных вариантов.

Любые, кроме велюровых, звук ухудшают. АЧХ и гармоники становятся значительно хуже.

Мембраны очень чувствительны к режиму работы.

Даже демпфирование типа оригинального, когда сзади прикрыта половинка, плохо сказываются на гармониках.

[Mopo3ko 298]

Возможно, чтобы не париться на конвейере с выбором чашек правая-левая, а брать все подряд.

вообще не увидел зависимости. К тому же, чашки судя по всему симметричны.



@snorry, на этом фото НЕ-6:







у мембраны весьма хитрое напыление, не похожее на то, что я вижу в других изодинамах. Что-то типа многослойного плетения или сетки. Или это оптический эффект? Можете прокомментировать, раз у вас драйвер на руках.

Изменено 19 ноября, 2014 пользователем Mopo3ko

[snorry 3 069]

Это не дорожки, а защитная сетка.

Она там с двух сторон.

[Mopo3ko 298]

Жаль, я уж было подумал о нанотехнологиях



Перемычки из решетки удаляться не будут?

[stiv8800 424]

@snorry,



Я верно понял,что наружная декоративная решётка должна быть более открытая?

Свои наушники ещё не разбирал,поэтому не сравнивал с возможными вариантами

открытости и демпфирования,да и только на слух,так как измерить нечем...(((
