На днях собрал усилитель для наушников. Платы Юрия Игнатьева (Журнал "Радио"2013 1-2 номера).

Он сегодня делает копии усилителей Бруно Путцейса. За очень небольшие (для кого и немаленькие) деньги можно сделать усилитель обалденно класса!

Все ссылки дам обязательно, если нужно. Усилитель для наушников вышел в 16 т.р., для колонок 25.

Характеристики, питание +/-30В, нагрузка 4Ом, радиатор 80см².

Потребление на ХХ, в версиях N/P, Вт:                                                              3,1/3

Частота осцилляции без сигнала в версиях N/P, кГц:                                  460/550(+/-10%)

Усиление в режиме SE, dB:                                                                       26,5

Усиление предусилителя, dB:                                                                 13,3

Остаток несущей, в версиях N/P, мВ RMS:                                         150/110

Макс температура элементов при 25Вт RMS,1кГц, 10мин, С^о:      52

КНИ+ШУМ, 1кГц, 5Вт, в версиях N/P, AES17,не более, %:            0,002/0,0006

ИМИ 18кГц+19кГц, 1+1Вт, в версиях N/P, не более, %:                 0,002/0,0005
Входное сопротивление, SE/DIF, не менее, кОм:                           10

КПД, 75Вт RMS, не менее, в версиях N/P, %:                                     95,1/95,2







Изменено 23 февраля пользователем JKS

[JKS 172]

Все ссылки дам обязательно, если нужно. Усилитель кому-нибкдь из "Самоделкиных" могу помочь.



У кого денег меньше чем желаний и умений держать в руках паяльник и дрель. Тем результатов достичь не вопрос.

[HOOD 5 343]

В 23.02.2024 в 14:56, JKS сказал:

Усилитель для наушников вышел в 16 т.р

При маленьком бюджете, приобретается XDUOO MT-602 и оч. радует...

Изменено 26 февраля пользователем drhead.pavel.v

[JKS 172]

В 23.02.2024 в 15:41, HOOD сказал:

При маленьком бюджете, приобретается XDUOO MT-602 и оч. радует..

Скорее всего покурит вдалеке в сторонке от Юриного Purifi. Если не слушали, не надо комментариев.

Усилитель Игнатьева может состязаться лишь с Ferrum по звучанию..

У меня один регулятор ГР 1400р, Alps курят тихо в сторонке.

Изменено 26 февраля пользователем drhead.pavel.v

[JKS 172]

Хочется LYNX_PA21 собрать. Может время найду, соберу..

[HOOD 5 343]

9 минут назад, JKS сказал:

не надо комментариев

У нас свободная страна...



12 минут назад, JKS сказал:

Усилитель Игнатьева может состязаться лишь с Ferrum по звучанию

Берите выше...

[JKS 172]

https://zvukaudio.com/viewtopic.php?t=930

Я начал свой путь отсюда. БП поменял потом и РГ, остальное очень хорошо

Изменено 23 февраля пользователем JKS

[JKS 172]



8 часов назад, Пяпа сказал:

с алишки

Ну, я с Али детали брать не рискнул. ОРА2134(который в раскачке выходника) там дешевле в 5 раз можно найти, чем в Чипе, но побаиваюсь подделок.

От вышеприведённого (D-класса) в полнейшем восторге.

[jjsmirnoff 1]

3 часа назад, Даниил сказал:

На известной барахолке покупаем XDUOO Mt-604  и оч. сильно радуемся.....

Хорошо, радуйтесь. Я такому Говну радовался в начале 80-х.

Сегодня увольте!

[JKS 172]

Я бы SMSL и TOPPING в данном контексте и не рассматривал, го*** ещё то!

Остальные Xдуо, нахрен сдуло. Где 0,000**%  коэффициента гармониК??

Всё давно перемерянно и проверенно.

Хорошие схемы лежат в открытом доступе, детали в магазинах, делайте - на здоровье!

Изменено 30 марта пользователем JKS

[JKS 172]





4 часа назад, Даниил сказал:

На известной барахолке покупаем XDUOO Mt-604



Что вы лампочкам радуетесь? Там трансформатора и не видно в схеме!!! И не ясно как он намотан!!!, если и есть...

У меня на мусорке много *на валяется, привезти, порадуетесь?

Изменено 30 марта пользователем JKS

[JKS 172]

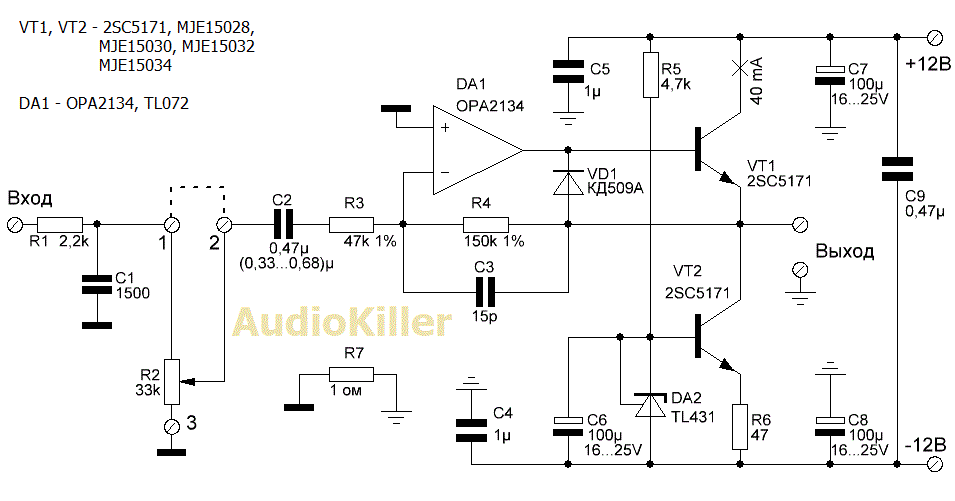

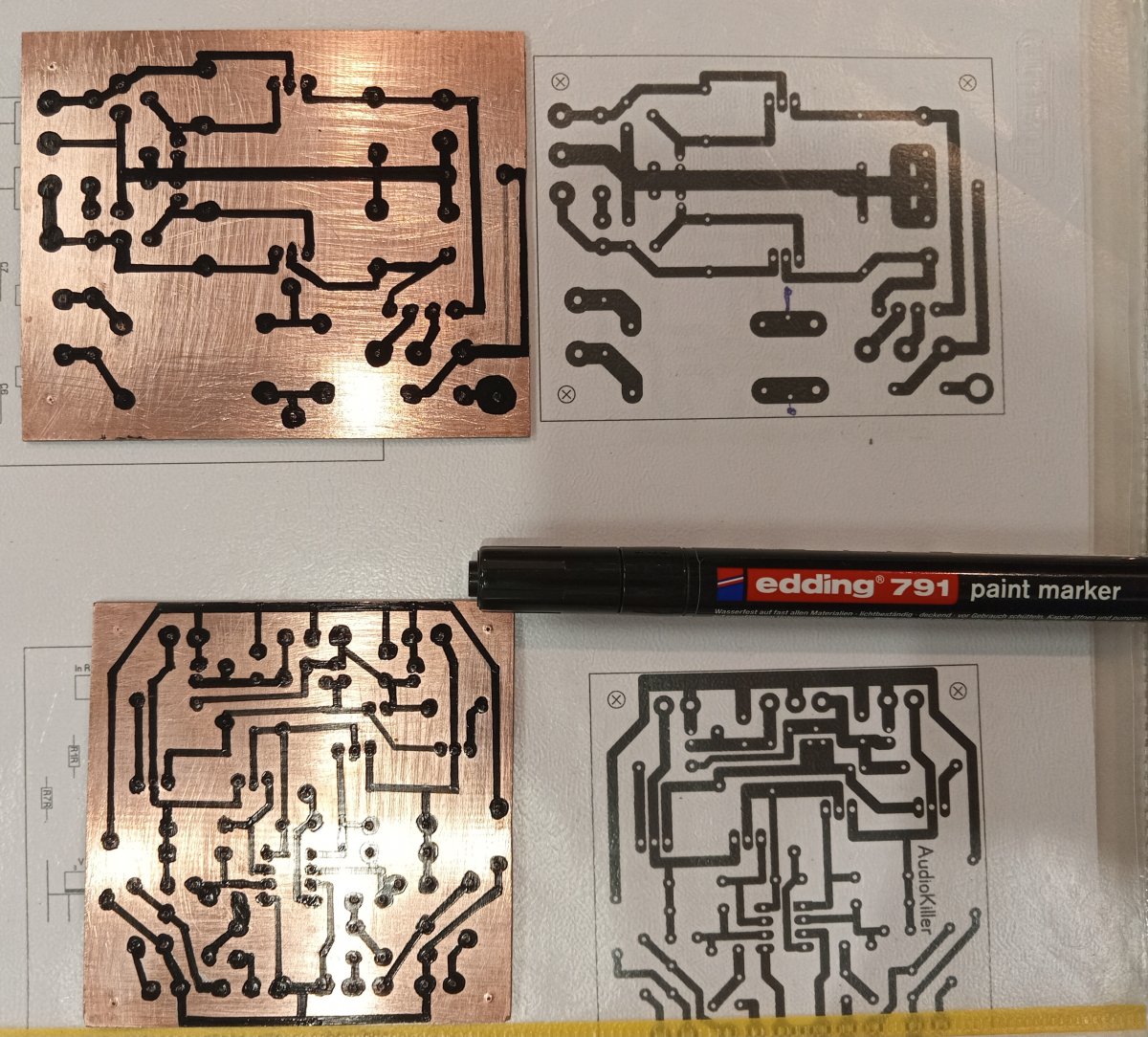

решил собрать ещё и усилитель А-класса для наушников по схеме АудиоКиллера. Платы не дождался, протравил сам. К концу следующего месяца корпус приедет, можно будет слепой тест сделать с прошлым усилителем D-класса, корпуса отличаться не будут. По внешнему виду не отличить, интересный тест будет.

Изменено 20 апреля пользователем JKS

[jjsmirnoff 1]

Как же порадовало, что маркеры есть с нитроКраскрй. А в магазинах лимонная кислота и перекись в аптеках, можно травить без проблем.

[JKS 172]

Приехал очередной корпус, теперь в наличии 2 близнеца: D-класса и А-класса (однотактник).

Надо будет посравнивать их вслепую: смогу отличить звучание разных классов с одинаковыми характеристиками или нет?



[Пяпа 74]

7 минут назад, JKS сказал:

2 близнеца: D-класса и А-класса (однотактник).

Надо будет посравнивать их вслепую: смогу отличить звучание разных классов с одинаковыми характеристиками или нет?

Чисто теоретически у Д класса будет более быстрый бас, не количество, а скорость, а ВЧ будут рассыпаться. Как бы гранулированный звук, дискретный. Найдите запись с хорошим панчем, не раздутым, а плотным. а так же какой-нить легкий не насыщенный джазок, где слышен отдельный удар по тарелке и послезвучия

[JKS 172]

4 часа назад, Пяпа сказал:

ВЧ будут рассыпаться. Как бы гранулированный звук, дискретный

Ну, такой бред я слышал и лет 20 назад. В частности Сухов нёс такую ахинею...

Мой вердикт слепого сравнения: НИКАКОГО ОТЛИЧИЯ в звуке нет у этих усилителей (охрененного качества).

Не надо сравнивать Китайщину Д-класса с Ламповыми усилителями по схемам 50-х годов! (ТУТ всё написано понятным языком.)

Отличия в других деталях, А очень малой мощности (0,5Вт), иначе будет "Утюг", Д в этом же корпусе (при замене питания на импульсник) выдаст 50 и более Ватт. (но +66$ я не готов пока...)

Ну и, по деньгам, Д обошёлся в 3 раза дороже.



Изменено 20 апреля пользователем JKS

[JKS 172]

Конечно, мог влепить китайские детали по 2 копейки, но поставил американские, по 1т.р. и не жалею, звук шедевральный!

Кто сильно со мною не согласен, готов предоставить данные усилители для тестирования. Если укажите в 85% правильно, заплачу тысячу. Если нет, 50 тысяч с вас! Разберу корпуса при вас, после выплаты...

"Чистых теоретиков", прошу в первые ряды:



7 часов назад, Пяпа сказал:

Чисто теоретически у Д класса будет более быстрый бас, не количество, а скорость, а ВЧ будут рассыпаться. Как бы гранулированный звук, дискретный. Найдите запись с хорошим панчем, не раздутым, а плотным

Карточку только не забудьте!



Изменено 20 апреля пользователем JKS

[Пяпа 74]

2 часа назад, JKS сказал:

Кто сильно со мною не согласен, готов предоставить данные усилители для тестирования. Если укажите в 85% правильно, заплачу тысячу. Если нет, 50 тысяч с вас! Разберу корпуса при вас, после выплаты...

"Чистых теоретиков", прошу в первые ряды:

Запишите звук с колонок А усилок/ Б услок.  Качественно. Благодарю за комплимент, не пойму зачем вы так разволновались? Узбагойтесь для начала!



2 часа назад, JKS сказал:

Карточку только не забудьте!

Не понял вас

Изменено 20 апреля пользователем Пяпа

[Пяпа 74]

2 часа назад, JKS сказал:

Если укажите в 85% правильно, заплачу тысячу. Если нет, 50 тысяч с вас! Разберу корпуса при вас, после выплаты...

В таком случае и видео, во избежания провокаций. 1 тыр угавшему, в противном случае вам 50? Мдя...С вами все в порядке?

Изменено 20 апреля пользователем Пяпа

[Пяпа 74]

2 часа назад, JKS сказал:

Конечно, мог влепить китайские детали по 2 копейки, но поставил американские, по 1т.р. и не жалею, звук шедевральный!

О каких деталях, интересно, идет речь за 1тыр? Я на фото вижу кондеры со старого цветного телевизора, голубые и красный. Резистор МЛТ-2, сделано в СССР. Может вы о электролитах? 10 тыр не мало на плечо? Они точно американские, а не китайские? Фильтр сетевой не предусмотрен? Место есть в корпусе. Защита релейная от постоянки дабы за пол секунды не спалить наушники имеется в случае вылета одного плеча?

Особенно умиляют сигнальные или не сигнальные провода из витой пары без экранировки поверх платы

Пол-ватта на канал? С такими мелкими радиаторами в закрытом корпусе температура транзисторов и всего остального поднимется до небес.

Изменено 20 апреля пользователем Пяпа

[Rastaman 944]

8 часов назад, Пяпа сказал:

О каких деталях, интересно, идет речь за 1тыр? Я на фото вижу кондеры со старого цветного телевизора, голубые и красный. Резистор МЛТ-2, сделано в СССР. Может вы о электролитах? 10 тыр не мало на плечо? Они точно американские, а не китайские? Фильтр сетевой не предусмотрен? Место есть в корпусе. Защита релейная от постоянки дабы за пол секунды не спалить наушники имеется в случае вылета одного плеча?

Особенно умиляют сигнальные или не сигнальные провода из витой пары без экранировки поверх платы

Пол-ватта на канал? С такими мелкими радиаторами в закрытом корпусе температура транзисторов и всего остального поднимется до небес.

Резисторы МЛТ-2  - точно советские. Красные и голубые постоянные кондеры похоже К73-17. Голубые то советско-российские, красные посовременнее могут и китайские быть. Дешевые кондеры, покупаю их часто на замену в цепи питания. Электролиты не видно.

[Helium 543]

То, что делаете своими руками, это очень хорошо. Это целый мир для роста.

А вот эпитеты - охрененного качества, самый лучший, обалденный, шедевральный звук... от этого надо просто переболеть и избавиться. Исходите всегда из того, что мир не может быть настолько слеп и глуп, чтобы быть в неведении, что подобная коробчонка может переиграть серьезные аппараты. Мол, "а что, так можно было"?
