Laconic - ламповый конструктор

[Nibelung 2 129]

Класс!!!

Спасибо. В свою очередь постараемся перевести ламповые устройства из категории малопонятных и малодоступных в вполне понятную и доступную.

Для затравки на странице http://retrokit.ru/article.html выложена листовка "Пример усилителя для наушников на радиоконструкторах AV-3F и PF-02 с использованием телевизионных трансформаторов ТВК-110", т.е. как из доступных деталей сделать пристойный наушниковый усилитель

Пока не видно статьи

[MAC 18]

Должна открыватся,проверил

[MAC 18]

Для всех, кто хочет попробовать спаять что-то ламповое, но нехватает знаний. На странице http://retrokit.ru/article.html выложена для скачки шикарная книга, автор Р.Скворень, называется "Шаг за шагом. Усилители и радиоузлы.", издана в 1965 г., Книга рассчитана для школьников, написана почти 50 лет назад, но и сейчас читается просто и понятно. Очень рекомендую прочитать самодельщикам-ламповикам.

[MAC 18]

Для создателей собственных аудиокомплексов, добавлен конструктор квазилогарифмического индикатора выхода http://retrokit.ru/lewel_meter.html

[vm_nw 0]

Уважаемый MAC, заказы уже можно делать?

[MAC 18]

Уважаемый MAC, заказы уже можно делать?

Да, конечно можно

[vm_nw 0]

Спасибо, заказал

[pAs 1]

#11

Нет предела совершенству...

Раз уж "раскрыл", внутренности - решил так просто не собирать.

Комментарии к фото:

СамЛак (15)

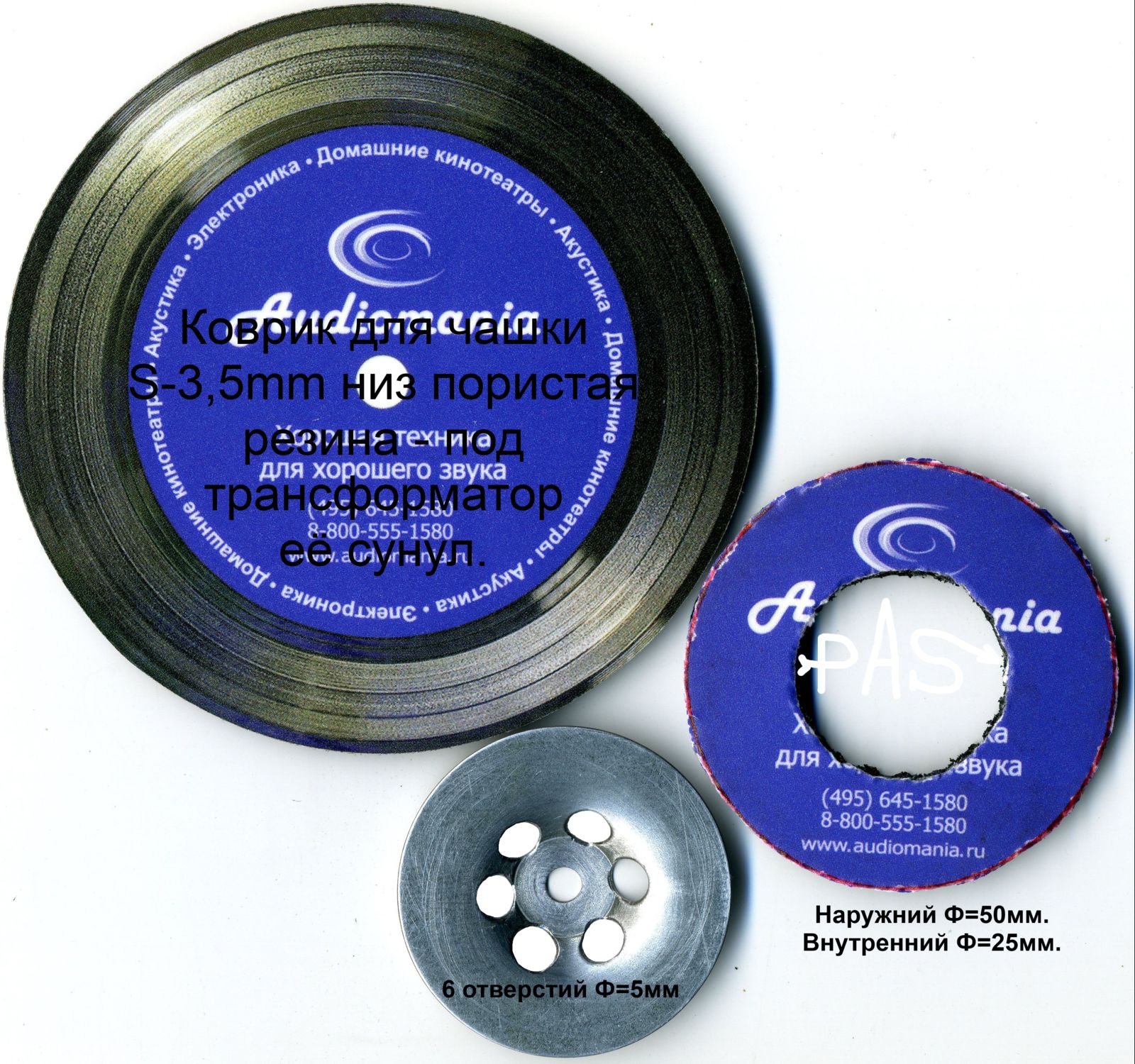

Соответственно картона и др. под трансом нет.

СамЛак (16)

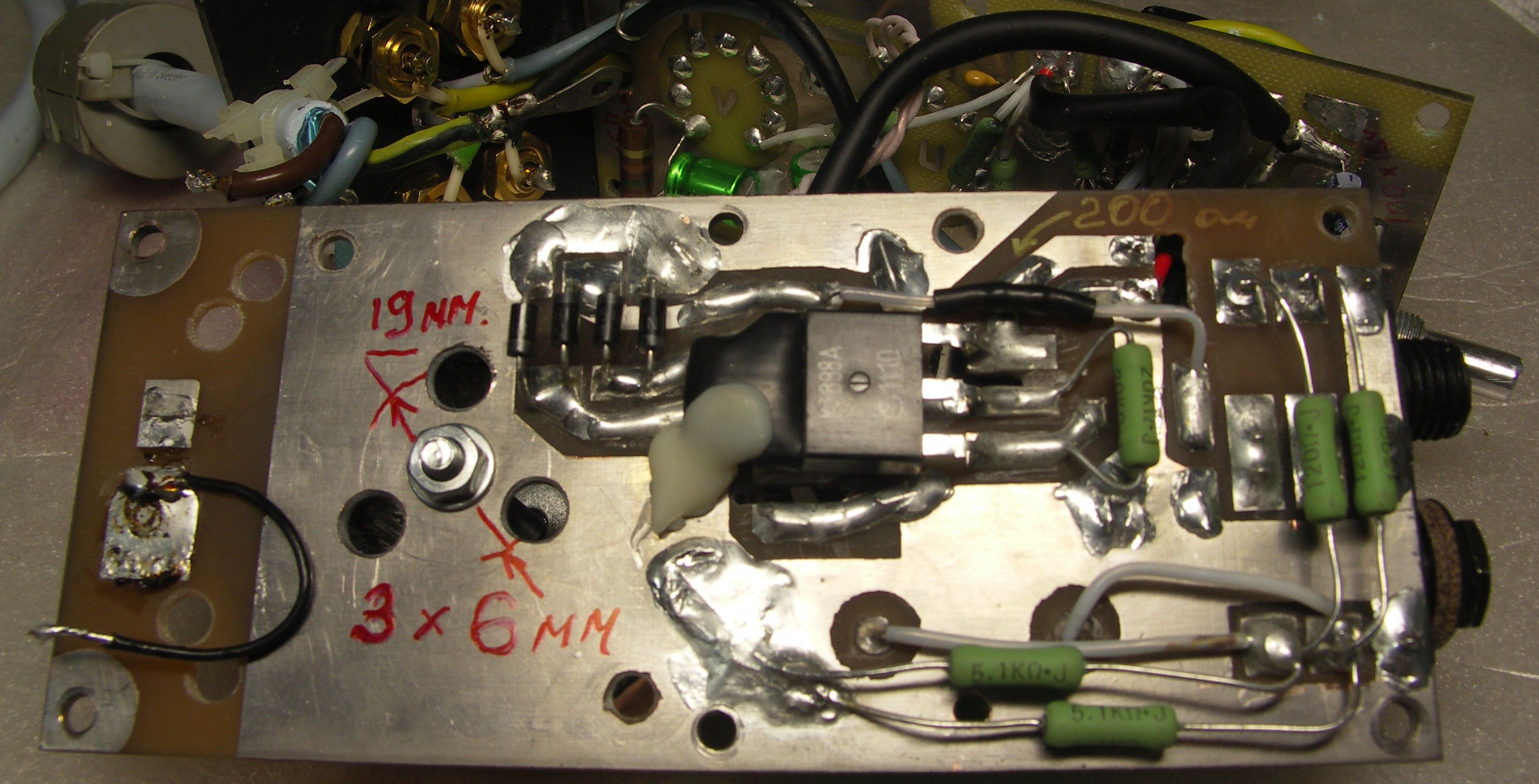

Отверстия на плате под трансом.

СамЛак (17)

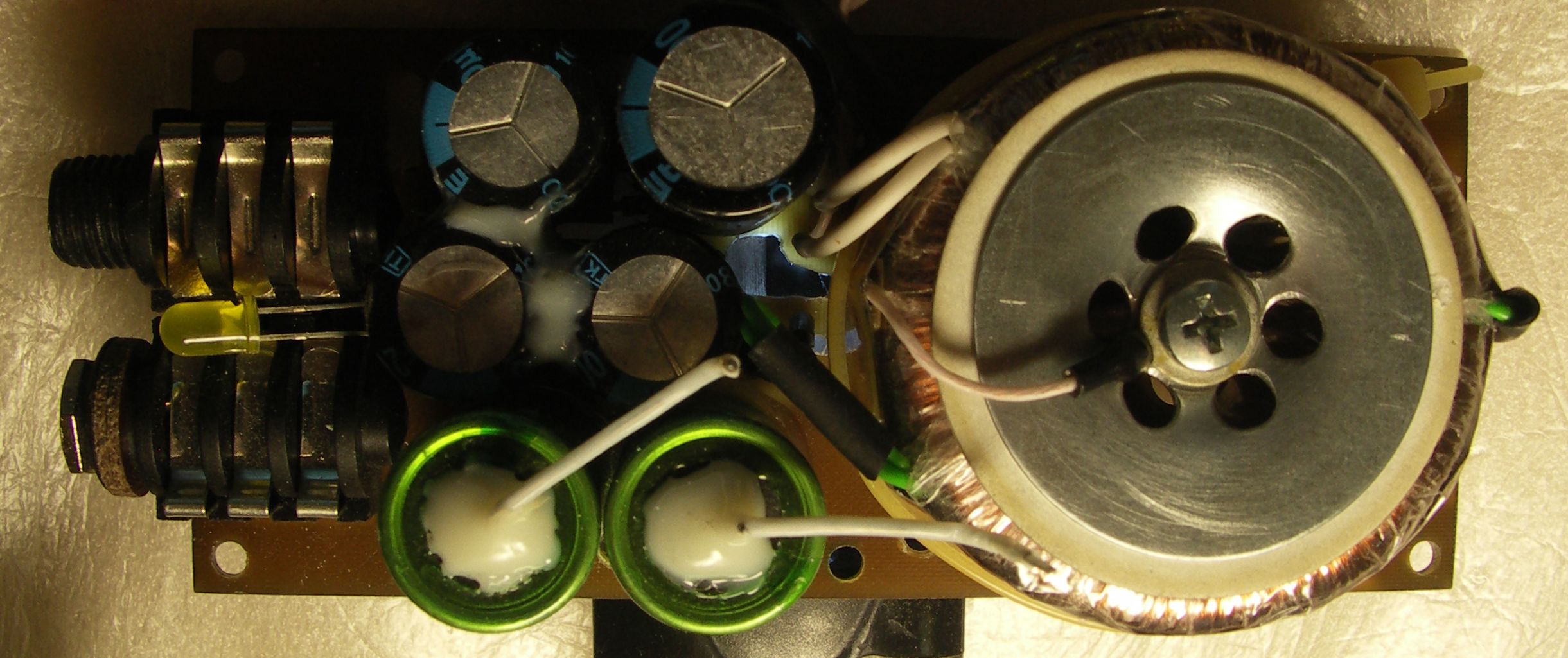

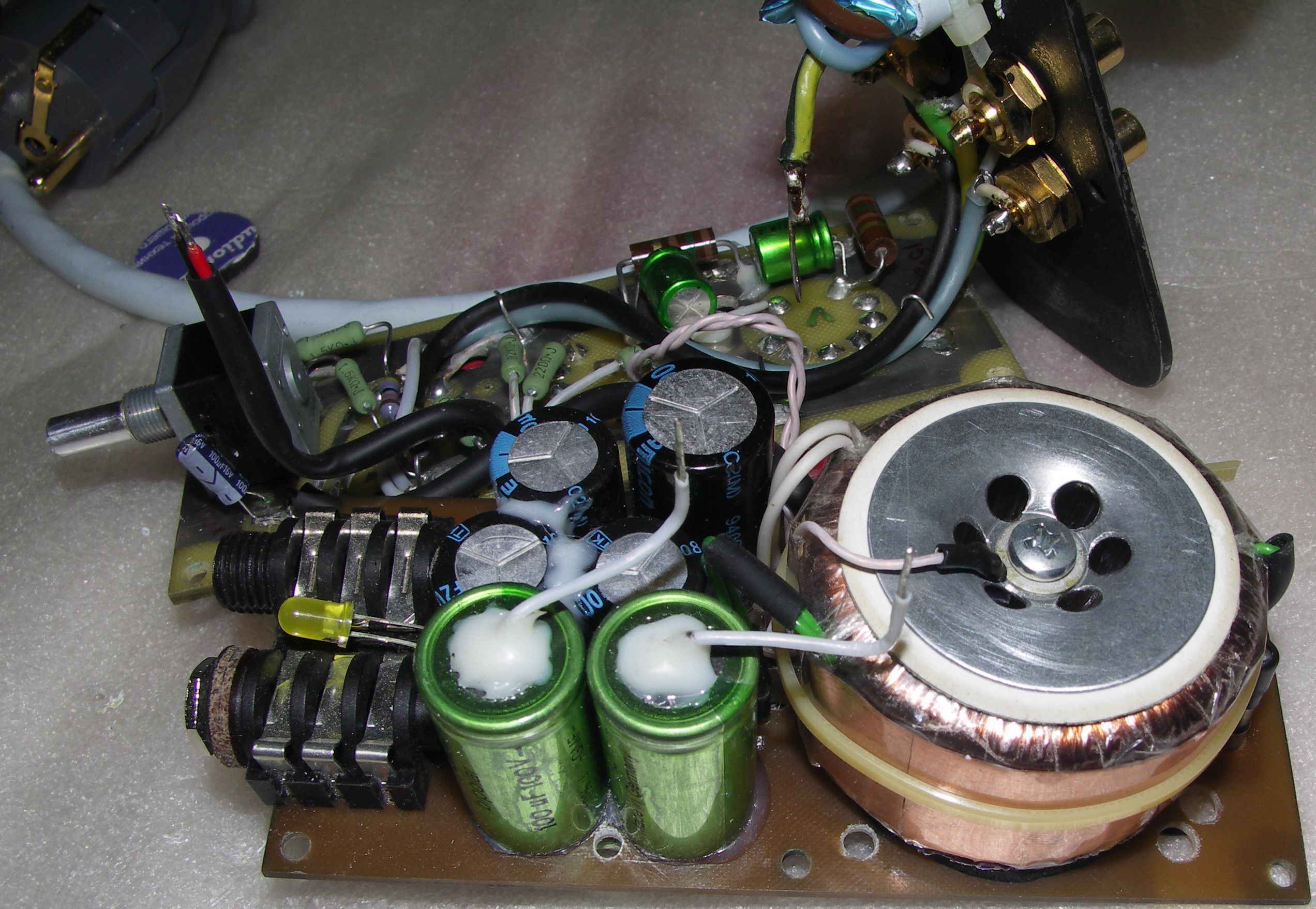

Вид после установки.

СамЛак (18)

На просвет видны отверстия и VT1

Изменено 2 апреля, 2013 пользователем pAs

[m_a_x_i_m 3]

[TRIOD 0]

Класс!!!

Спасибо. В свою очередь постараемся перевести ламповые устройства из категории малопонятных и малодоступных в вполне понятную и доступную.

Для затравки на странице http://retrokit.ru/article.html выложена листовка "Пример усилителя для наушников на радиоконструкторах AV-3F и PF-02 с использованием телевизионных трансформаторов ТВК-110", т.е. как из доступных деталей сделать пристойный наушниковый усилитель



А какой ТВК110? Есть ТВК-110Л1, ТВК-110Л2, ТВК-110ЛМ

[MAC 18]

Годится любой из них, на некоторых типах возможен только один наушниковый выход для низкоомных наушников, на других можно получить и низкоомный и высокоомный

[Hetf-Max 0]

Добрый день!



Собирал на днях конструктор Laconic TLM-06 и перепутал у транформатора анодную и накальную обмотки.

Не заработало, потом перепаял правильно - в итоге лампочка на морде горит, в лампах по две точки светятся.



На полной громкости слышно еле-еле, вообще не разобрать ничего, просто слышно, что что-то звучит.



Куда ему потыкать? Что я мог таким образом спалить?

Сам-то я не разбираюсь в схемах этих, только паять и тестером тыкать и умею..

[MAC 18]

Скорее всего спалили низковольтные диоды 1N5817. выпаивайте и заменяйте

[Largo 323]

#10

Внутренности, как они есть. С4 заменён на стоковый.

Реализована концепция кратчайшего пути сигнала в данном корпусе.

замечательная работа, но разьем на наушники остался тот что есть, то есть отстойный, а это важный элемент.

[pAs 1]

#12

Спасибо.

Сам Laconic не гнушается ставить эти разъёмы и в более дорогие модели(Laconic Night Blues NB-3A V2), но я соглашусь.

Мне не попадались таких-же габаритов с возможностью впайки в печать(может кругозор узок) более высокого качества.

Ещё можно посмотреть мои #4, #6 и ещё раз #10.

[Hetf-Max 0]

Скорее всего спалили низковольтные диоды 1N5817. выпаивайте и заменяйте



Спасибо!

Это те, которые снизу припаяны?

[Largo 323]

#12

Спасибо.

Сам Laconic не гнушается ставить эти разъёмы и в более дорогие модели(Laconic Night Blues NB-3A V2), но я соглашусь.

Мне не попадались таких-же габаритов с возможностью впайки в печать(может кругозор узок) более высокого качества.

Ещё можно посмотреть мои #4, #6 и ещё раз #10.

не только лаконик, большинство производителей водит нас за нос.

дело в том что внутрь разьема не заглянешь, вот "мамы" и делают по умолчанию, из убогой жести, а "папы" даже дешевых наушников сияют фальшивой позолотой, фальшивой как минимум

С разьемами RCA та же история, если заглянуть внутрь, то иногда, внутренний не видимый разьем тоже банальное железко, а снаружи "золото" при этом аудиофилы рассуждают о чистоте меди и пузырьках газа в изоляции!.

черт с ним с золотом, но обидно, что иные разьемы лакоников банально царапают штекеры наушников.....

Надо искать , именно такого типа я не видел, но сылки на более дорогие и качественные разьемы можно найти, но они не для монтажа на плату, но разве вас это бы остановило?))

[pAs 1]

#13

И не остановило: из #4 Прочтите АудиоМагазин 4(9)96г. стр.57-59(бестрансформаторный телефонный усилитель). если нету могу выложить сканы страниц или в ЛС. Кстати максимальные средства вкладываю в комплектующие для него.

из #6 Для того корпуса который стоковый, считаю достаточным...

из #10 Реализована концепция кратчайшего пути сигнала в данном корпусе.

Изменено 23 апреля, 2013 пользователем pAs

[MAC 18]

не только лаконик, большинство производителей водит нас за нос.

Очень рано и очень преждевременно делаете выводы, не мешало бы сначала разобратся с типом и производителем разьема. Узнаете "разьем с контактами из убогой жести"?

http://www.neutrik.de/de-de/klinkenstec ... e/nmj6hcd2

Что-то я не слышал ни разу о случае выхода из строя разьема из "убогой жести"

И для справки, фирма NEUTRIK - одна из немногих фирм, производящиее профессиональное оборудование для студий, систем радиофикации, оповещения и тому подобное.

[Largo 323]

не только лаконик, большинство производителей водит нас за нос.

Очень рано и очень преждевременно делаете выводы, не мешало бы сначала разобратся с типом и производителем разьема. Узнаете "разьем с контактами из убогой жести"?

http://www.neutrik.de/de-de/klinkenstec ... e/nmj6hcd2

Что-то я не слышал ни разу о случае выхода из строя разьема из "убогой жести"

И для справки, фирма NEUTRIK - одна из немногих фирм, производящиее профессиональное оборудование для студий, систем радиофикации, оповещения и тому подобное.

Спасибо.

Речь идет о качестве контакта, а не о выходе из строя. С точки зрения нормального человека - контакт или есть или его нет. В данном случае контакт есть, но и стирание позолоты с штекера наушников тоже есть.

Убогая жесть по спецификации оказалась посеребренной бронзой. Проверил магнитом, не магнитится, но штекер в поцессе использования протерся (или посеребрился ) это факт.

Использование более "продвинутого" разьема http://www.neutrik.us/en-us/plugs-jacks ... /nj3fp6c-b этой фирмы возможно действительно бессмысленно (посеребренная или ползолоченная латунь) , но более сочетабельно с дорогими наушниками.

Хотел привлечь внимание, что тому, чего не видно, уделяют внимание меньше. Покрыта бронза серебром или золотом , и как это влияет на звук, вопрос второй, но факт, что видимые части разьемов в подавляющем большинстве случаев делают "золотыми".

Вас же не возмущает, что меняют компаненты Вашего изделия на более дорогие? Так почему бы не заменить разьем? Или это менее "важно" чем конденсатор другого производителя? например )))



собственно отличие кроме цены только в Contact resistance http://www.neutrik.us/en-us/plugs-jacks ... /nj3fp6c-b . я понимаю, что это ловля блох. Но приятнее что бы был использованн более дорогой разьем.

[RomanSt 34]

Вас же не возмущает, что меняют компаненты Вашего изделия на более дорогие? Так почему бы не заменить разьем? Или это менее "важно" чем конденсатор другого производителя? например )))



собственно отличие кроме цены только в Contact resistance http://www.neutrik.us/en-us/plugs-jacks ... /nj3fp6c-b . я понимаю, что это ловля блох. Но приятнее что бы был использованн более дорогой разьем.



По сравнению с конденсаторами это ВООБЩЕ не играет никакой роли!

[MAC 18]

Прежде всего не поймите мои посты как агрессию



Речь идет о качестве контакта, а не о выходе из строя. С точки зрения нормального человека - контакт или есть или его нет. В данном случае контакт есть, но и стирание позолоты с штекера наушников тоже есть.

Я вас понял, позолота действительно стирается, но надо не забывать, что толщина покрытия золотом составляет менее 0,2 мкм, золото металл очень мягкий, да и контакт трущийся. На мой взгляд, никелированное покрытие намного практичней и долговечней, тем более что межконтактное сопротивление пары возрастает крайне незначительно.



Использование более "продвинутого" разьема http://www.neutrik.us/en-us/plugs-jacks ... /nj3fp6c-b этой фирмы возможно действительно бессмысленно (посеребренная или ползолоченная латунь) , но более сочетабельно с дорогими наушниками.

Мы их использовали, скажу даже последствия применения подобного разьема, несколько порванных шнуров от наушников и и около пары десятков аппаратов принятых в ремонт из-за падения с высоты. В этом разьме есть довольно тугой замок, про который забывают и уходят в наушниках с прицепленным усилителем. Но не этом суть, такие разьемы можно применять, если усилитель имеет большую массу, или вообще мертво установлен в стойкею

[Largo 323]

Вас же не возмущает, что меняют компаненты Вашего изделия на более дорогие? Так почему бы не заменить разьем? Или это менее "важно" чем конденсатор другого производителя? например )))



собственно отличие кроме цены только в Contact resistance http://www.neutrik.us/en-us/plugs-jacks ... /nj3fp6c-b . я понимаю, что это ловля блох. Но приятнее что бы был использованн более дорогой разьем.



По сравнению с конденсаторами это ВООБЩЕ не играет никакой роли!

Ой , да ладно))) все играет роль. Даже пульт ДУ , не зря же его делают в дорогой технике большил и весомым

[Largo 323]

Прежде всего не поймите мои посты как агрессию



Речь идет о качестве контакта, а не о выходе из строя. С точки зрения нормального человека - контакт или есть или его нет. В данном случае контакт есть, но и стирание позолоты с штекера наушников тоже есть.

Я вас понял, позолота действительно стирается, но надо не забывать, что толщина покрытия золотом составляет менее 0,2 мкм, золото металл очень мягкий, да и контакт трущийся. На мой взгляд, никелированное покрытие намного практичней и долговечней, тем более что межконтактное сопротивление пары возрастает крайне незначительно.



Использование более "продвинутого" разьема http://www.neutrik.us/en-us/plugs-jacks ... /nj3fp6c-b этой фирмы возможно действительно бессмысленно (посеребренная или ползолоченная латунь) , но более сочетабельно с дорогими наушниками.

Мы их использовали, скажу даже последствия применения подобного разьема, несколько порванных шнуров от наушников и и около пары десятков аппаратов принятых в ремонт из-за падения с высоты. В этом разьме есть довольно тугой замок, про который забывают и уходят в наушниках с прицепленным усилителем. Но не этом суть, такие разьемы можно применять, если усилитель имеет большую массу, или вообще мертво установлен в стойкею

Да, согласен, сам замок - полная чушь.

Но позолота бы не помешала бы, это можно указать в рекламе, и всем будет приятно, и звук станет лучше, психологический аспект восприятия очень важен, не мне Вам говорить. Наверняка такие разьемы существуют.

[Largo 323]

поверхностное знакомство с вопросом при помощи поисковика показало что plugs представлен куда разнообразнее, чем jack, и золотом так все и отливает)). Наверно потому что у "папы" все на виду, а закрытая "мама" и так сойдет.
