[Termik 0]

Позолота на не дорогих разъемах, больше для виду, так как под позолотой, еще слой как правило никеля.

Разъемы с непосредственной позолотой стоят дорого, и она на них более матовая.



Царапать может, из-за острых граней и слишком сильного прижима контактов. можно попробовать слегка отогнуть контакты если есть возможность, главное не перестараться, а то можно испортить...



В любом случае, позолоченные разъемы будут со временем внешне изнашиваться.

У меня даже покрытые родием разъемы RCA со временем царапаются, а он вроде как покрепче золота раз в 5...

[pAs 1]

#14

Есть более без компромиссное(радикальное) решение.

Купировать папа(джек), не ставить гнездо(мама), а провод от "ушей" впаять в усь.

Менее радикальное - 3шт.(4шт.) Акустических терминала на Усе. 3шт.(4шт.) Банана(лопатки) на проводе от "ушей". Правда, клёво?...

Изменено 2 апреля, 2013 пользователем pAs

[Largo 322]

#14

Есть более без компромиссное(радикальное) решение.

Купировать папа(джек), не ставить гнездо(мама), а провод от "ушей" впаять в усь.

Менее радикальное - 3шт.(4шт.) Акустических терминала на Усе. 3шт.(4шт.) Банана(лопатки) на проводе от "ушей". Правда, клёво?...

Вы будете смеяться, но когда то у меня был передавлен стулом провод от AKG701, как раз у штекера. Пока я искал достойный штекер, я не удержался, и прикрутил провода на разьемы большого усилителя для колонок. Так как чувствительность этих наушников невысока и вобще они тугие, то они прекрасно зазвучали (только с громкостью надо было быть осторожнее - не более8-9 часов кажется, так как уровень громкости увеличивался очень быстро при повороте ручки) Эксперемент не очень чистый, но .....

[Largo 322]

учитывая куда зашло развитие наушников и куда пришла их стоимость - подключение их на манер колонок вопрос времени .

Например создатель shiit не хотел ставить защитное реле на выходе в ответ на критику, что переходные процессы при включении-отключении в его усилителе дают кратковременную постоянную составляющую, которая может повредить чувствительные наушники.

ps Например в CA Azur выход на колонки коммутируются обычными микро-реле, а те разьемы? что видны - большие и солидные, на них можно пол дома подключить). Назначение этих реле - именно включать колонки с задержкой (они же отключают колонки при включении наушников и при перегрузке) Но сам факт установки последовательно микро-реле и массивных позолоченных разъемов забавен.

Ps AKGK1000 подключались как колонки )

[Rander 2]

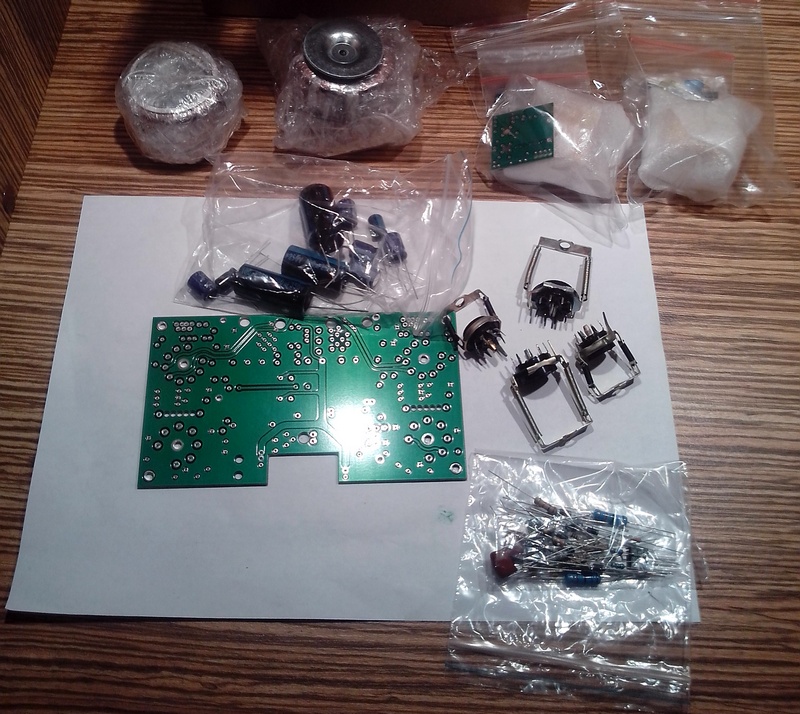

Решил похвастаться.

Пару страниц назад Ахмед анонсировал свой новый ресурс, но не все могли обратить внимание на его содержимое.

На мой взгляд самым вкусным является набор для сборки усилителя Nigth Blues Mini

Сегодня я стал обладателем самой полной его комплектации (плата, вся рассыпуха, трансформаторы).

Ламп в комплекте нет, корпуса и не любимых некоторыми разъемов нет.

Так что модинг ничего не ограничивает...



Детально комплект пока не изучал, но что бросилось в глаза:

очень толстая плата, если и металл к ней приклеен также солидно, то есть надежда, что выдержит не один модинг, в продаже правда есть и голые платы без деталей, но попробуем сэкономить...

несколько резисторов в комплекте на большую мощность, есть шанс, что в отличие от Дака не придется делать замену из-за перегрева...

колодки кажется пластмассовые, попробую найти и заменить на керамику, она как то мне больше импонирует.

В питание jamicon синие как и в паравозике.

на выхлопе не знакомые мне samwha sd, как то про них информации не много... Ахмед упоминал, если я ничего не путаю, что на плате предусмотрено место для установки шунтов, надо подумать или зашунтировать их сразу пленкой или сразу поискать замену

[pAs 1]

#15

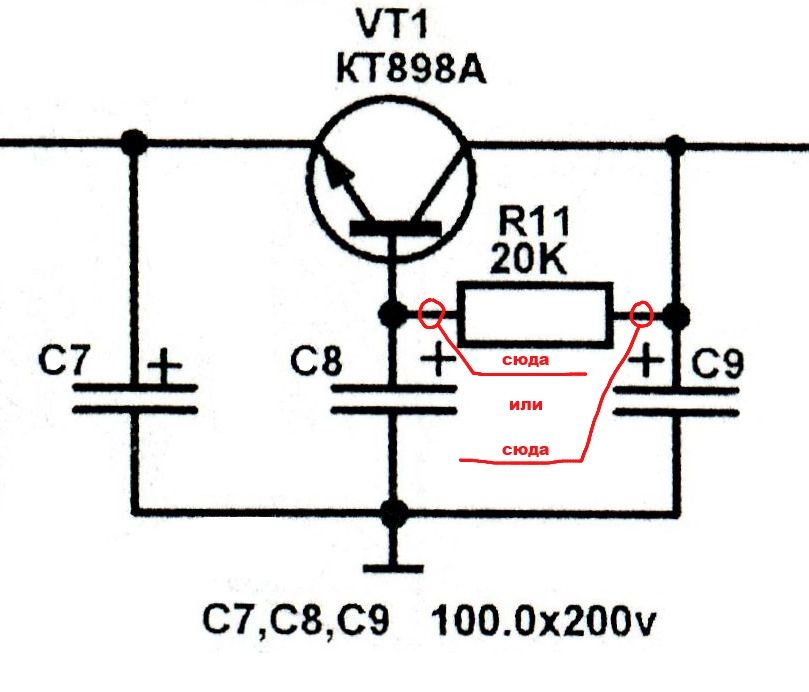

Кому, жизненно необходима задержка подачи анодного напряжения с задержкой:

Меньшим злом в лаконике будет установка выключателя между +С9 100.0х200В и R11 20кОм или +С8 100.0х200В принципиальной схемы.

Изменено 5 мая, 2013 пользователем pAs

[Termik 0]

А если просто резистор в разы увеличить? по идее, кондер будет дольше заряжаться, соответственно и анодное будет подаваться плавней...?

[pAs 1]

#16

А если просто резистор в разы увеличить? по идее, кондер будет дольше заряжаться, соответственно и анодное будет подаваться плавней...?

Ёмкость С8 можно увеличить(было на стр. 71).

Для Lunch Box T-DAC2 KIT увеличить ёмкость С3(на прикреплённом изображении).

Изменено 11 апреля, 2013 пользователем pAs

[pAs 1]

#17

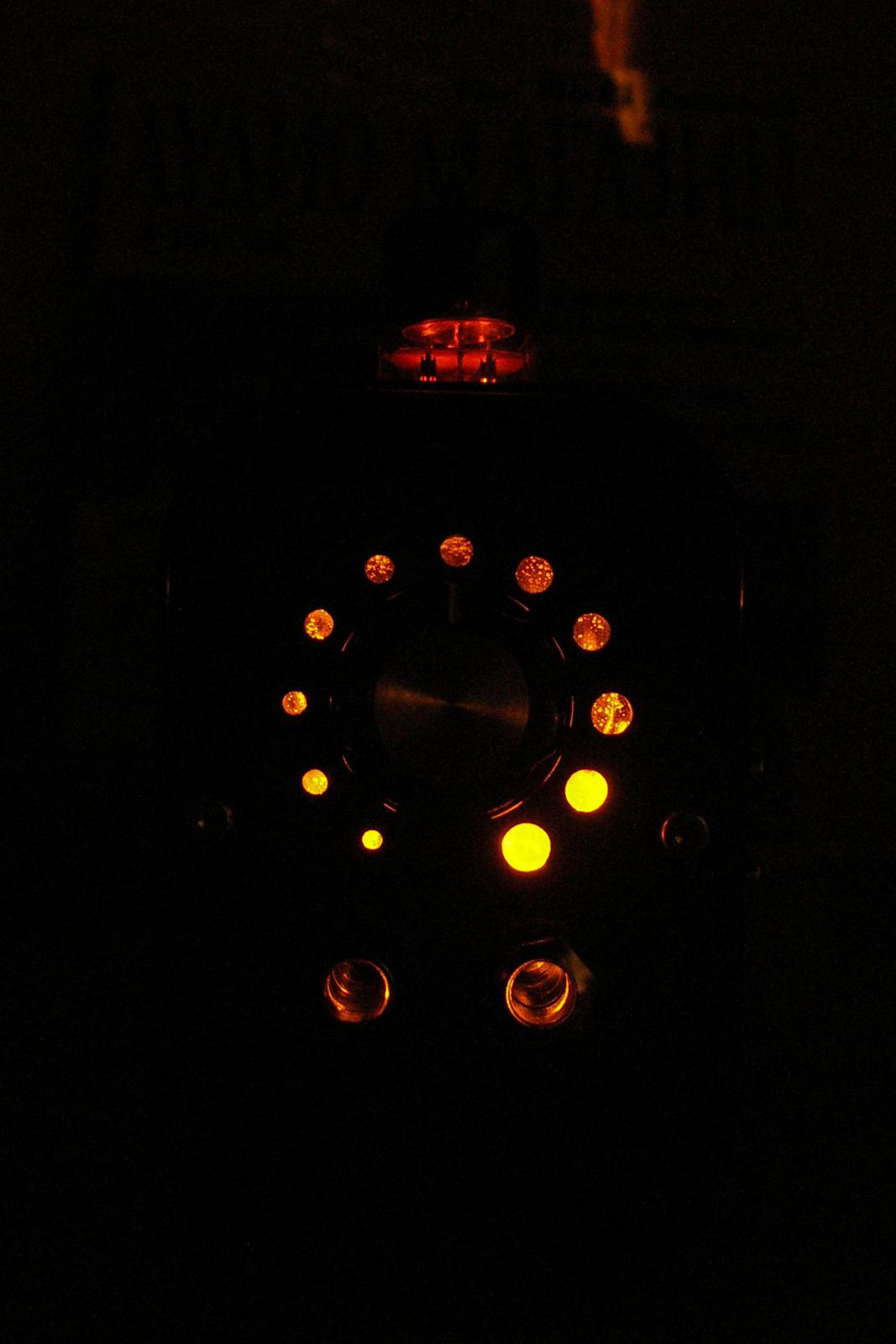

"Ночной паровоз"...

[Goo8s 37]

Это какие-то неправильные штекеры с протирающимся покрытием.



Вот такое гнездо, только с позолотой, NRJ6HH-AU. В эксплуатации года два или три, ничего не стёрлось, например.

[pAs 1]

#18

Это какие-то неправильные штекеры с протирающимся покрытием.



Вот такое гнездо, только с позолотой, NRJ6HH-AU. В эксплуатации года два или три, ничего не стёрлось, например.

Повезло , Вам однако...

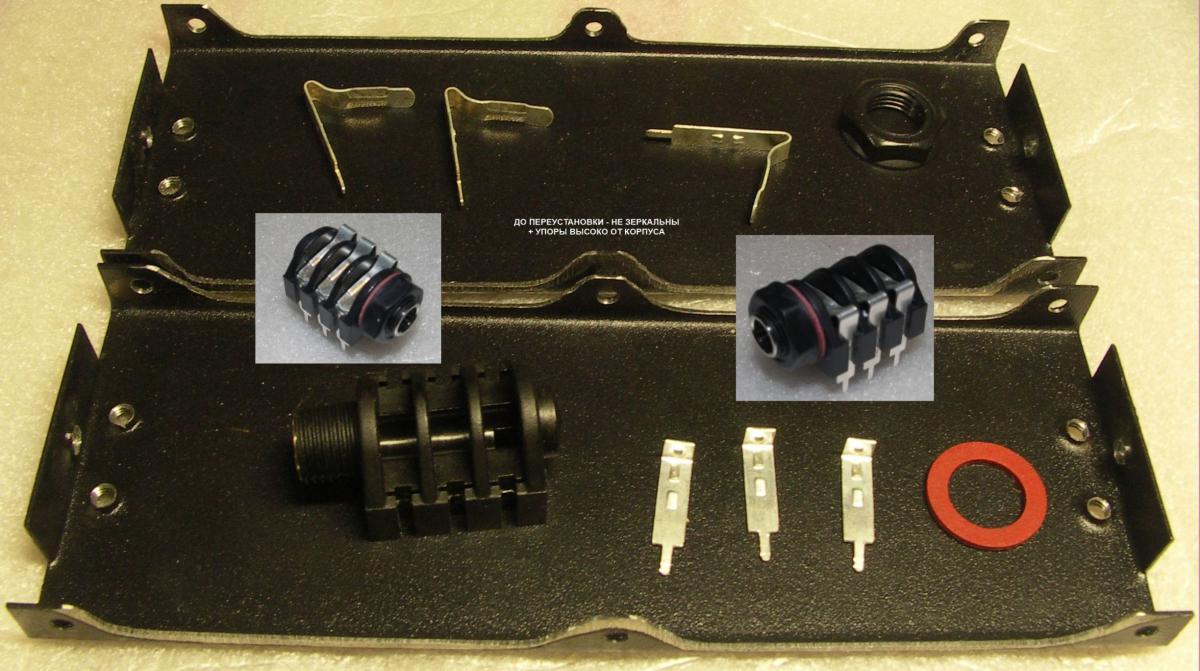

Заменил тот что с лева(низкоомный выход), а то магнитился, зараза!

Кстати: та заразко что не "железко" обеспечила худший звук по сравнению с (большим конактным нажатием(который магнитился) на 50 омные "уши"...

Комментарии к фото:

СамЛак (19) До переделки

СамЛак (20) После переустановки контактов

Надписи на фото.

Изменено 27 апреля, 2017 пользователем pAs

[Rander 2]

Коллеги, проконсультируйте по резисторам, пожалуйста.



Если рассматривать обычные китайские, не аудиофильские резисторы, углеродные С1-4 и металлопленочные С2-23 резисторы.

какие из них правильнее использовать?



И второй вопрос - несколько раз видел следующую рекомендацию, даже в звуковых цепях (где нагрузки нет) использовать резисторы заведомо большой мощности, от 0,5 - 1 вт, т.к. это благотворно сказывается на звуке... Ваше мнение?



P.S. а керметные резисторы никто ставить не пробовал?

Изменено 4 апреля, 2013 пользователем Rander

[pAs 1]

#19

Коллеги, проконсультируйте по резисторам, пожалуйста.



Если рассматривать обычные китайские, не аудиофильские резисторы, углеродные С1-4 и металлопленочные С2-23 резисторы.

какие из них правильнее использовать?



И второй вопрос - несколько раз видел следующую рекомендацию, даже в звуковых цепях (где нагрузки нет) использовать резисторы заведомо большой мощности, от 0,5 - 1 вт, т.к. это благотворно сказывается на звуке... Ваше мнение?



P.S. а керметные резисторы никто ставить не пробовал?

Предпочтение стоит отдать углеродным (природный материал всё-таки, да и "послушать", сравнить можно).

По мощности R поддерживаю, его величеству звуку не тесно (у них ещё и допустимое напряжение есть)

По керметным-подстроечным если однократная настройка - замерить полученный результат и подобрать качественный постоянный ("настроить" R с меньшим номиналом(стачивание проводящего слоя алмазным надфилем во время измерения номинала)). Подстроечные резисторы скорее слабое звено(не понятного качества внутренние контакты +подвижные части(вибрация))...

У современных резисторов и "звук" современный(нано-технологии таки) знатоки отдают предпочтение "винтажу".

Изменено 4 апреля, 2013 пользователем pAs

[Vershinsky 33 4 Тракты]

Коллеги, проконсультируйте по резисторам, пожалуйста.



Если рассматривать обычные китайские, не аудиофильские резисторы, углеродные С1-4 и металлопленочные С2-23 резисторы.

какие из них правильнее использовать?



И второй вопрос - несколько раз видел следующую рекомендацию, даже в звуковых цепях (где нагрузки нет) использовать резисторы заведомо большой мощности, от 0,5 - 1 вт, т.к. это благотворно сказывается на звуке... Ваше мнение?



P.S. а керметные резисторы никто ставить не пробовал?

А где вы постоянные керметные резисторы нашли? С1-4 китайские - ужас. Советские получше. Лучше их МТ, МЛТ,С2-33. Мошность выбирайте по току и напряжению.

Изменено 5 апреля, 2013 пользователем Vershinsky

[Rander 2]

А где вы постоянные керметные резисторы нашли?

http://www.voltmaster.ru/cgi-bin/qwery_ps.pl?group=10703 в ассортименте...



С2-33 конечно получше, но в наличии есть только вышеназванные С2-23 и С1-4...

так что выбор из 2-х бюджетных зол...

[Termik 0]

А вот не дорогие, аудиофильские и хорошие между прочим.

http://www.partsconnexion.com/resistors_prp_half_watt.html

[pAs 1]

#20

Ещё несколько "штрихов" для улучшения циркуляции воздуха в корпусе.

Комментарии к фото:

СамЛак (28)

Теперь VT1 удерживается проволкой с клеем(просто клей - отваливался постоянно).

Изменено 7 апреля, 2013 пользователем pAs

[Vershinsky 33 4 Тракты]

А вот не дорогие, аудиофильские и хорошие между прочим.

http://www.partsconnexion.com/resistors_prp_half_watt.html

А вы их сравнивали с чем-то? И чем хороши они?

[pAs 1]

#21

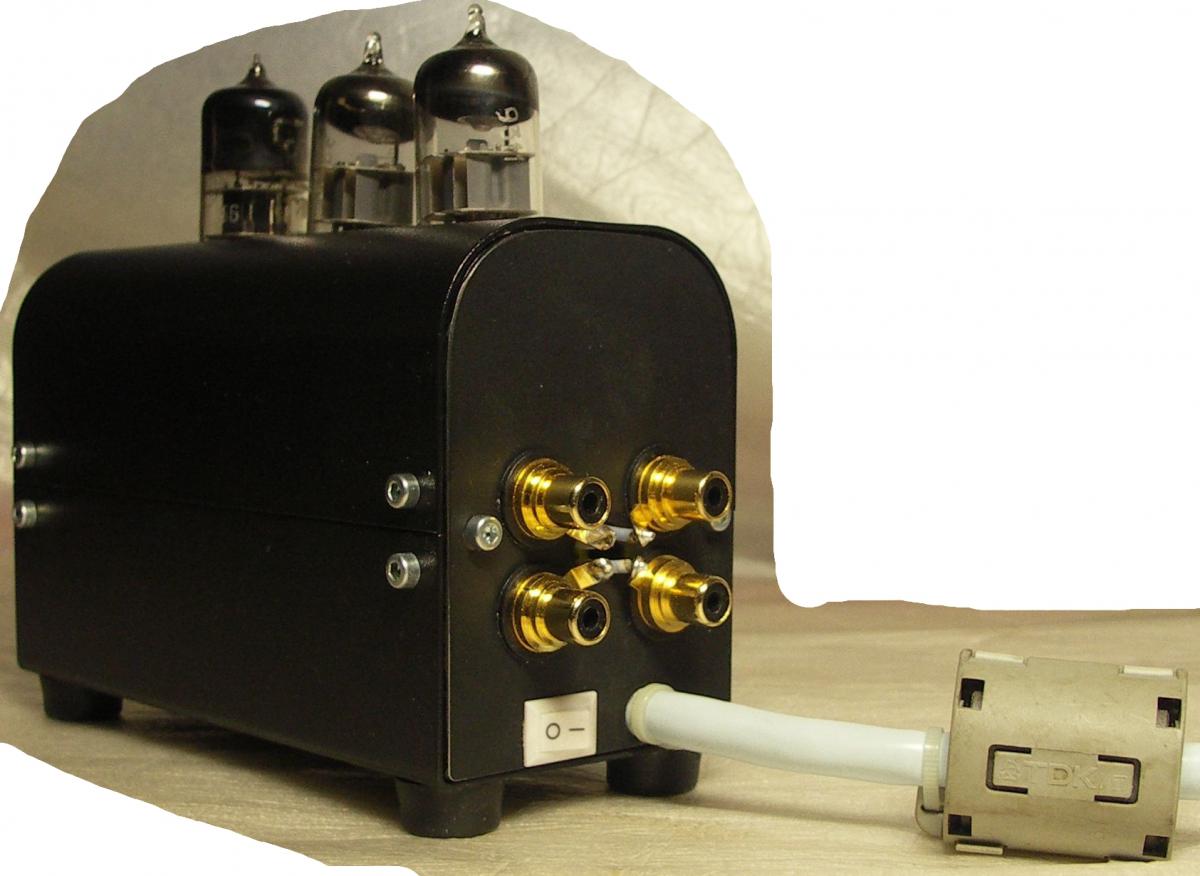

Результат:

Изменено 9 апреля, 2013 пользователем pAs

[pAs 1]

#22

Схема по которой собрал "Паровозик"

Изменения описаны на стр.71 в моих #1 & #2

Изменено 12 апреля, 2013 пользователем pAs

[Vitalik 0]

@pAs,

Попробуйте отпаять 5ю ногу 6н3п.И послушайте. Мне например так больше понравилось. Можно просто откусить ножку на самой лампе.

[pAs 1]

#23

@pAs,

Попробуйте отпаять 5ю ногу 6н3п.И послушайте. Мне например так больше понравилось. Можно просто откусить ножку на самой лампе.

Спасибо, в таком случае мы имеем имитацию прослушивания музыки через АС в помещении((без эха(отклика) помещения)спасибо, стационарная система у меня есть).

При не задействовании 5й ноги(экрана межканального) мы начинаем слышать в наушниках звук Л+п и П+л ,и тем самым нивелируем главное достоинство прослушивания в ушах(разделение каналов).

Характеристикой-разделение каналов обычно гордятся, зачем-же её гнобить в угоду красивости?

Изменено 28 апреля, 2017 пользователем pAs

[Vitalik 0]

В своем клоне С2 поставил ФТ3 0.1Х600В, С1 ничикон kz 1000Х25В шунтированный к40у9 0.47Х200, С3 ничикон kz 100Х100В шунтированный кбг-мн 6мкфХ200в+ксо 0.01Х250. Все резисторы в звуковой цепи киваме. Звук просто супер!

[Vitalik 0]

После отслушки решил заменить ФТ3 обратно на полипропилен. С ФТ3 звук какой-то стерильный, быстро утомляет.

[Vershinsky 33 4 Тракты]

@Vitalik, если откусить/отпаять ногу лампы получим хорошую антенну вблизи сеток ламп. Привет шумы и шорохи от соседствуюшей техники. Про разделение канало тоже верно замечено. Будет не пойми что и только хуже.
