Laconic - ламповый конструктор

[Vitalik 0]

С7,8,9 это анодное питание, там можно и обычные джамикон но не менее 250 вольт. Лучше- больше. Если в корпус влезут. Я конструктор не собирал, сразу покупал отдельные компоненты и паял навесным монтажем. Корпус тоже делал сам, поэтому места у меня было достаточно. В своей схеме я накал всех ламп посадил на стабилизатор, и 6н24п заменил на 6н14п, звук намного лучше стал. Ксо брал в ярэлектронике, заказывал через интернет. Там было 0,01 Мкф X250в, но можно и другие, например СГМ - тоже слюда.

[Vitalik 0]

С1 обязательно аудиофильский лучше около 1000 мкф.

[Серж 16]

С1 обязательно аудиофильский лучше около 1000 мкф.

Nichicon KZ 1000х25?

[Vitalik 0]

Можно и такой, но наверно он в корпус не влезет. 100мкф эльна силмик тоже пойдет.

[Серж 16]

Еще вопрос, какие провода внутри усилка поменять на экранированные и куда паять экран?

[Largo 323]

Есть желание восстановить убитый мною Лаконик (перепутал лампы) Два вопроса. Есть ли возможность поставить более качественный разьем для штекера наушников, используемый уж очень убогий. И где купить конструктор. (есть подозрение что сгорел транс (запах) хотя еще не проверял ничего, может только несколько резисторов сгорело...)

[ASTREL 338]

Если перепутал лампы, горят два резистора с соответствующим запахом. Ничего страшного, меняем и наш паровоз вперёд лети. Дважды наступал на эти грабли.

[Largo 323]

хорошо бы. тем более интересно заодно поменять разьем на наушники, есть предложения? вобще неплохо бы подвести некий итог и составить список элементов желательных к замене, чтобы получить тюнингованный паровоз.

[Largo 323]

Разьем самое слабое звено, не только не аудиофильский, а еще и наносящий ущерб, царапает штекер, может так задумано для лучшего контакта ))) Должны же быть аналоги

[Серж 16]

Всем привет, потихоньку собираю паровоз и вот первый сюрприз: вместо КТ898А положили КТ8231А1.

Можно ли его ставить?



Вопрос снят, Лаконик подтвердил правомочность замены.

[Серж 16]

Vitalik

Ну вот спаял паровоз, спасибо за советы, включил - ужаснулся от жесткого хрипящего звука и оставил прогреваться, через 40 минут уже более менее можно слушать.

Решил до полного прогрева не шунтировать, что бы услышать изменения.

Купил КСО 0,1х250 пойдут ли и какие кондеры шунтировать в первую очередь, можно ли wima в паралель КСО?

[Jaster 634 5 Тракты]

Серж

Выходные сперва попробуйте зашунтировать. 1мф Вима(или другой полипропилен) + 0.1 КСО в паралель.

[Серж 16]

Зашунтировал КСО С1,2,3 (wima пока не доступна), да, звук стал чище и детальнее.

Стоит ли остальные электролиты шунтировать?

[Vershinsky 33 4 Тракты]

Зашунтировал КСО С1,2,3 (wima пока не доступна), да, звук стал чище и детальнее.

Стоит ли остальные электролиты шунтировать?

Их стоит заменить на что-то получше.

[Серж 16]

Их стоит заменить

Вы имеете ввиду КСО?

Камрады отзываются о них положительно. Внешний вид и габариты, конечно напрягают, но работают.

Я изначально планировал джетзены и вима в паралель.

[Vershinsky 33 4 Тракты]

Их стоит заменить

Вы имеете ввиду КСО?

Камрады отзываются о них положительно. Внешний вид и габариты, конечно напрягают, но работают.

Я изначально планировал джетзены и вима в паралель.

Нет. Я о электролитах. Замените их на Панасоник, Ничикон или на что-то не хуже.

[Серж 16]

У меня стоковый только С5 остался, С3 - Ничикон, С7-9 удалось найти только Жамикон 150х250 более высокого грейда, чем стоковые, по словам продавца.

Ошибочка - 150х400.

[Vershinsky 33 4 Тракты]

У меня стоковый только С5 остался, С3 - Ничикон, С7-9 удалось найти только Жамикон 150х250 более высокого грейда, чем стоковые, по словам продавца.

Это хорошо. Тогда пробуйте разные конденсаторы в шунтах. Звук будет меняться. Если повезёт, то найдёте свой.

[Серж 16]

Звук будет меняться.



Это я уже понял, вчера зашунтировал КСО С7-9, звук стал еще детальней, но в brothers in arms вылез на первый план звук, похожий на аккордеон, даже певца отодвинул на второй план, так что буду играться шунтами.

Сегодня добавлю виму, если не поможет, то буду выпаивать по одному и слушать.

[ASTREL 338]

Не забываем, что конденсаторам нужно время для прогрева, чтобы звук стабилизировался. Иногда значительное.

[m_a_x_i_m 3]

Что-то уважаемый MAC давно не появляется на форуме, он бы нам всё разъяснил.

Это да, у меня есть пара вопросов...

Какие у тебя вопросы? Если на счет собранной схемы,то она соответствует оригинальной схеме с незначительными доработками.

[m_a_x_i_m 3]

[m_a_x_i_m 3]

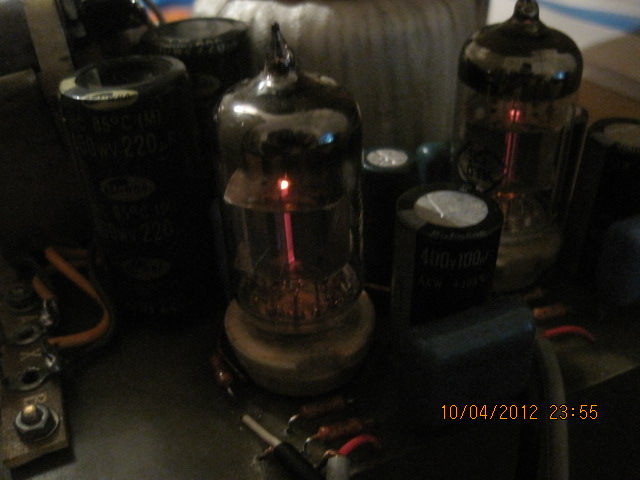

Для вас шутка."Угдайка" Какие лампы включенны на данной картинке?

[Jaster 634 5 Тракты]

m_a_x_i_m

Пальчиковые, что впрочем очевидно..

[m_a_x_i_m 3]

Недостаточно, лутьше триод 6Н... угадай мелодию очень просто! Вот и советом помогают какие лучше какие хуже конденсаторы сопротивление и тд. В катод ставят 1000мФ ЭТО ЧЕ!!!! . Короче парни непартесь лутьше больше 10000.. и супер Силикон.Формула есть на это!!!!!!"
