Ламповый усилитель для наушников.

[iBUTCHER 559]

В сети попались фотографии платы Fosi GR70. Спецы, что скажете? Как то простенько кмк..

[iBUTCHER 559]

А так красивый конечно малыш.



Изменено 29 декабря, 2025 пользователем iBUTCHER

[Ревень 1 668]

9 минут назад, iBUTCHER сказал:

А так красивый конечно малыш

Не такой уж малыш. Живьем увидите ,поймете ,что это упитанный переросток.



[Константин Мусатов 581]

Мне всегда так нравится, когда стоят кошерные входные разъемы. На фото, где плата входов. А потом от платы входов к основной плате идет беленький разъем, который производителем разъемов позиционируется как разъем питания. Т.е. по ТУ он не предназначен для работы с малыми сигналами.

[EeZz 1 146]

11 минут назад, Константин Мусатов сказал:

А потом от платы входов к основной плате идет беленький разъем, который производителем разъемов позиционируется как разъем питания.

там их даже два, 3-ёх и 5-ти контактные. По идее, да, туда нужно было бы поставить коаксиальные миниатюрные разъёмы, в ноутбуках парой таких разъёмов обычно подключаются беспроводные адаптеры (BT+WiFi). А так получается разработчики воткнули для коммутации платы то, что ближе лежало, под печатный монтаж.

[iBUTCHER 559]

19 минут назад, Константин Мусатов сказал:

который производителем разъемов позиционируется как разъем питания.

От входного разъема питания кмк идут черный кабели. Белые разъемы это входы и выходы. Такие в сигнальных цепях частенько используются вроде бы.

Изменено 29 декабря, 2025 пользователем iBUTCHER

[EeZz 1 146]

Только что, iBUTCHER сказал:

От входного разъема питания кмк идет черный кабель. Белые разъемы это входы и выходы.

об этом и разговор - разработчики в качестве сигнальных разъёмов поставили разъёмы, предназначенные для подводки питания

[iBUTCHER 559]

21 минуту назад, Константин Мусатов сказал:

кошерные входные разъемы

С разъемами понятно. А остальное на плате как? Кошерно?

[Константин Мусатов 581]

2 часа назад, iBUTCHER сказал:

С разъемами понятно. А остальное на плате как? Кошерно?

Я же не знаю схемы, потому непонятны цели работы компонентов.

[EeZz 1 146]

Было бы качество фото получше (тупо разрешение оборотной стороны, где видно печатный монтаж), можно было бы понять, соединены ли сетки G2 и G3 c землёй или с катодом, тогда было бы понятно, в каком усилительном режиме работает работают лампы 5654W, но скорее всего, судя по большой металлизации между выводами, там таки триодный режим.

[EeZz 1 146]

А исшо, с точки зрения логики и здравого смысла, в предварительном каскаде усиления пентодный режим и не должен использоваться, как и тетродный, ни под каким соусом, потому как это самые шумящие режимы, и даже в усилителях, где есть выбор рабочего режима, триодный, ультра/суперлинейный или пентодный, последние два никогда не используются по умолчанию. Так что лампы 9002 (VT-202 / CV664 / 6С1П) и 9003 (UF81 / 6К1П) тоже должны чудесно работать в этом усилителе.

[Константин Мусатов 581]

C Наступающим Новым Годом всех!

А по теме. Вот у меня сейчас уже играет новый ламповый балансный пред-ушник. Ушник, поскольку отдает до 1,2 Вт на канал. Пред - 6 входов, работа со сквозным каналом (магнитофон или оцифровка). Играет абалденно. Стоить будет соответственно. Масса наверно около 25 кило, еще не взвешивал. 17 ламп. Из них три стоят в стабилизаторах питания. Полностью балансная конструкция. Три звуковых трансформатора на канал, сделанных на нанокристаллическом железе.

Изменено 31 декабря, 2025 пользователем Константин Мусатов

[iBUTCHER 559]

6 минут назад, Константин Мусатов сказал:

C Наступающим Новым Годом всех!

А по теме. Вот у меня сейчас уже играет новый ламповый балансный пред-ушник. Ушник, поскольку отдает до 1,2 Вт

С Наступающим Новым Годом!

А есть фотографии этого чудо усилка?

[Константин Мусатов 581]

3 минуты назад, iBUTCHER сказал:

С Наступающим Новым Годом!

А есть фотографии этого чудо усилка?

Он сейчас без декоративного обвеса, без ливреи. Боковые панели из натурального ореха сохнут после пропитки маслом.

[iBUTCHER 559]

Только что, Константин Мусатов сказал:

Он сейчас без декоративного обвеса, без ливреи. Боковые панели из натурального ореха сохнут после пропитки маслом.

Потом то, в обвесе фотографии выложите? Очень интересно взглянуть..

[iBUTCHER 559]

Всех форумчан и гостей форума с наступающим новым годом! Желаю крепкого здоровья вам и вашим близким! Ну и конечно отличной музыки!

Изменено 31 декабря, 2025 пользователем iBUTCHER

[Ревень 1 668]

С Новым Годом коллеги!

Включайте лампы ,чтобы не заплутать во тьме !!!



[Константин Мусатов 581]

11 минут назад, iBUTCHER сказал:

Потом то, в обвесе фотографии выложите? Очень интересно взглянуть..

Для затравки

[Alt37 1 659 4 Тракты]



Да, в этом году я с лампой)

Тепло на душе)



Изменено 31 декабря, 2025 пользователем Alt37

[iBUTCHER 559]

Я так же с лампами. Один чистый ламповик однотактный на 300В, один гибрид. Один ламповый OTL едет.





Изменено 31 декабря, 2025 пользователем iBUTCHER

[EeZz 1 146]

Я тут тоже, сегодня, получил комплект лампочек от Genalex Gold Lion, для Cayin HA-6A, подобранные пары EL34 (KT77) и 12AU7 (ECC82). Звучат они не плохо, но не могу сказать, что данный комплект звучит лучше, чем, например, GGL KT88 + 12AU7 от Telefunken (высокий анод). В общем, надо ещё послушать, чтобы комплект прогрелся, слушаю их 10 минут всего .

В любом случае, всех с наступающим Новым Годом! Желаю всем в Новом Году новых хороших звуковых находок и новых ощущений, в старых фонограммах!


[iBUTCHER 559]

В 31.12.2025 в 23:53, EeZz сказал:

Cayin HA-6A

Смотрю, вы используете переходник 6,3мм - 4.4мм. Есть таких пару. Классные, но стоят борзовато..



PD: "или пардон, я ошибся?" (с) это просто такой коннектор кабеля наушников.

Изменено 3 часа назад пользователем iBUTCHER

[iBUTCHER 559]

Вот на портативном усилке такой переходник.



С Fosi GR70 буду такой же использовать. Так как большинство моих наушников с коннектором jack 4.4mm.

Изменено 3 часа назад пользователем iBUTCHER

[iBUTCHER 559]

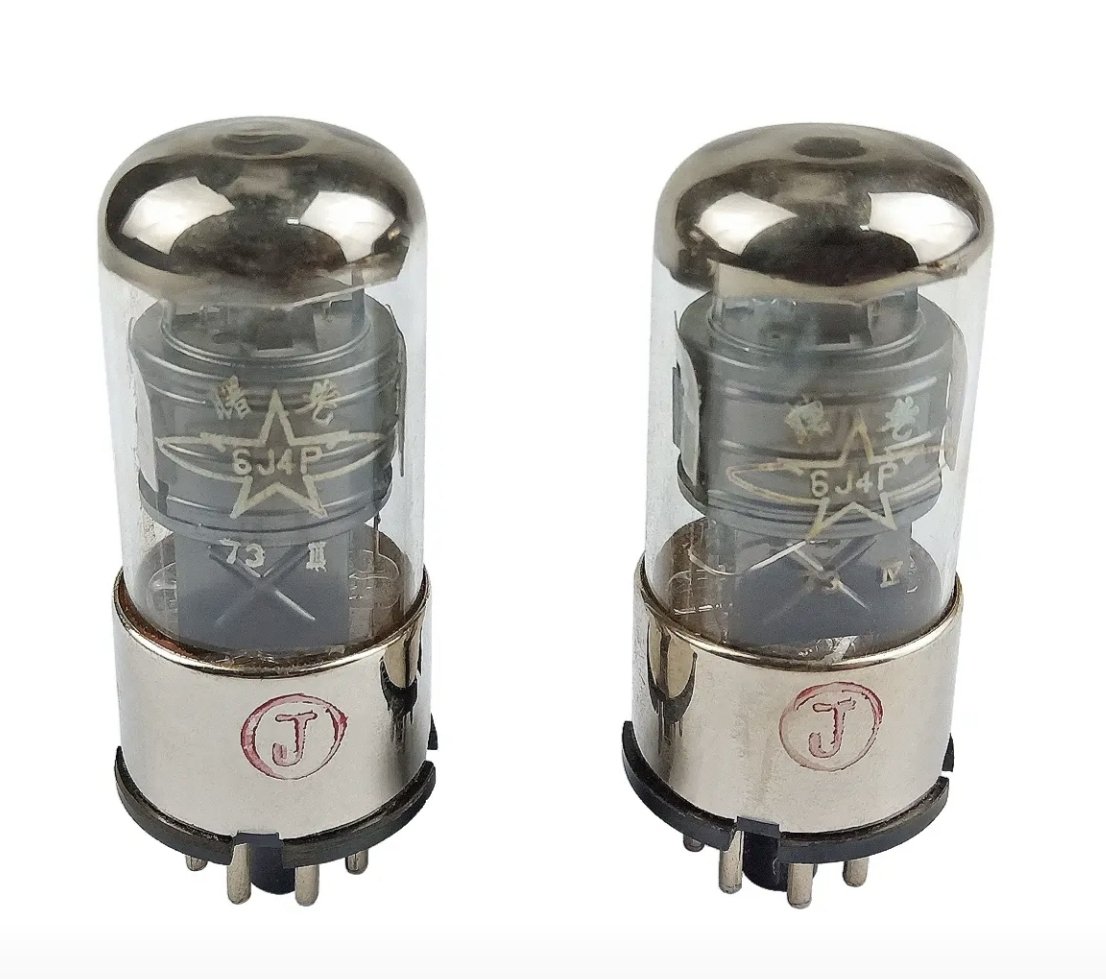

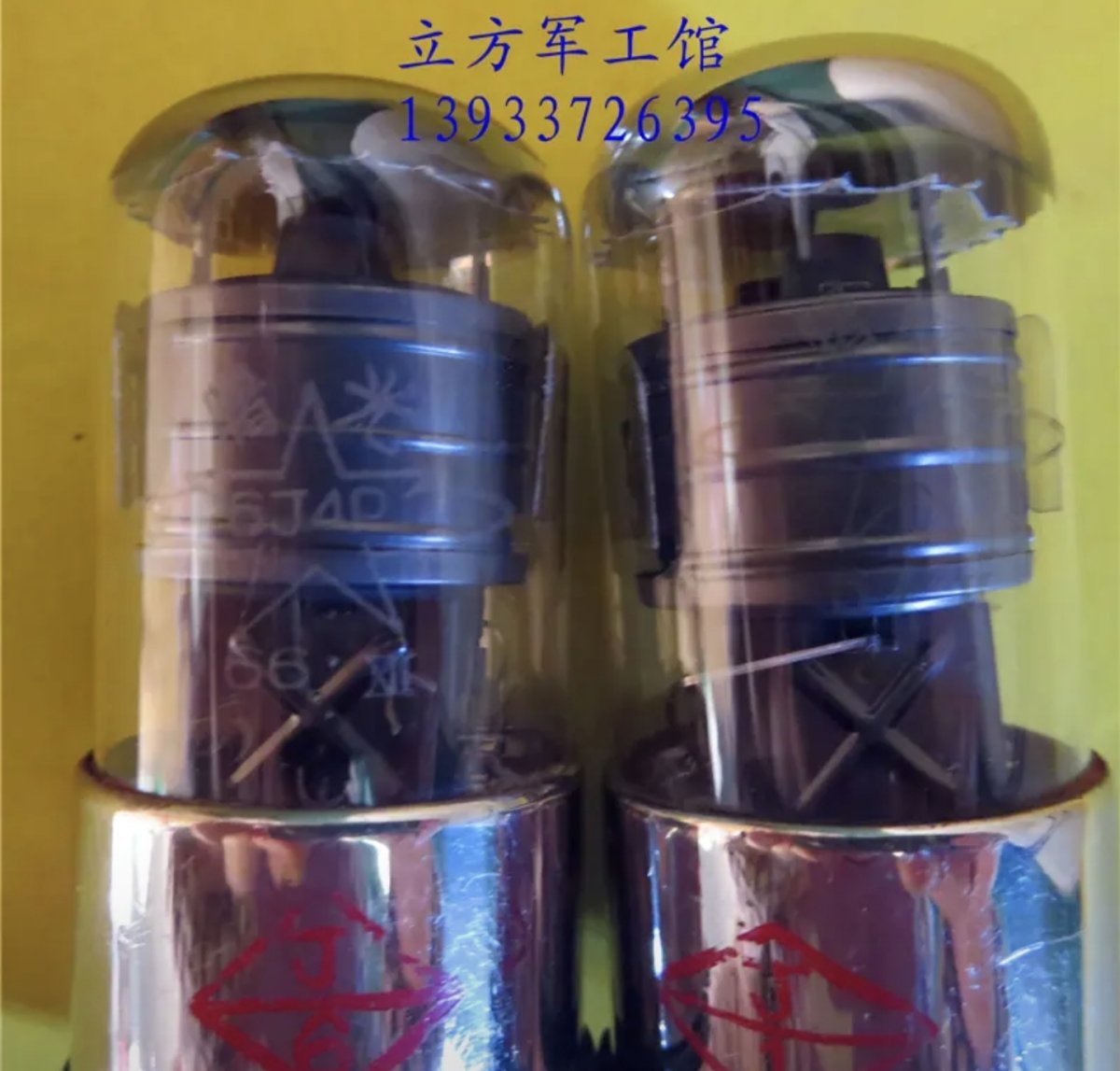

В компанию к непрозрачным лампам 6ж4, заказал прозрачные 6j4p 66го и 73го годов выпуска.

Изменено 23 минуты назад пользователем iBUTCHER
