Ламповый усилитель для наушников.

[EeZz 1 015]

2 часа назад, iBUTCHER сказал:

6с1п это же триод, а не пентод. Его КУ гораздо меньше чем у пентодов, отсюда и "тихий звук".



Стоит его покупать для пробы? Или деньги на ветер?

Разумеется, триод, но, думаю, дело в крутизне характеристики (КХ), у 6С1П имеет значение всего 2.26. Во всех гибридных усилителях xDuoo все лампы работают в триодном режиме, поэтому, для использования с ними годятся все лампы, пентоды/тетроды/триоды (важны только напряжение накала и цоколёвка). Например, 6Ж3П (КХ = 5) - тетрод, работает без проблем, и уровень усиления не меньше, чем у 99% пентодов, но ведь и среди пентодов есть тихие лампы, например 6К4П (КХ = 4.4), она только в варианте 6К4П-ЕВ-ОС звучит по громкости также, как все остальные пентоды, хотя 6К4П-ЕВ и 6К4П-ЕР я тоже не проверял, всё может быть.

Изменено 26 декабря, 2024 пользователем EeZz

[iBUTCHER 390]

2 часа назад, EeZz сказал:

поэтому, для использования с ними годятся все лампы, пентоды/тетроды/триоды (важны только напряжение накала и цоколёвка)

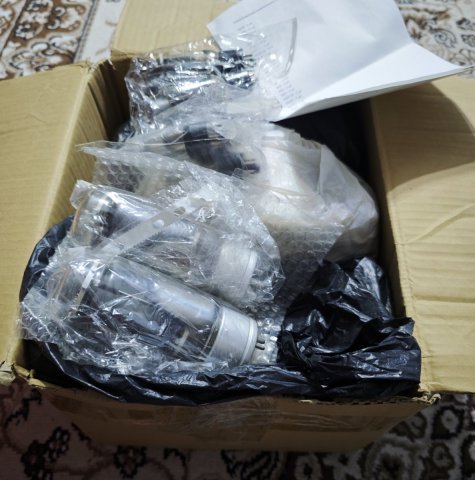

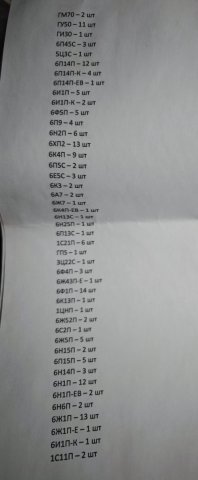

Заказал 24 лампы на авито. И тут родственник подогнал коробку ламп. Новогодний подгон.

Изменено 26 декабря, 2024 пользователем iBUTCHER

[iBUTCHER 390]

[goblin77777 1 111]

22 минуты назад, iBUTCHER сказал:

Заказал 24 лампы на авито. И тут родственник подогнал коробку ламп. Новогодний подгон.

Вы какой-то баловень судьбы, круто!

[iBUTCHER 390]

4 минуты назад, goblin77777 сказал:

Вы какой-то баловень судьбы, круто!

Спасибо!  Сам удивлен немало..

[АудиоТапОК 801]

20 минут назад, iBUTCHER сказал:

Это все с телеков. Цветные и ЧБ. 1ц21 (диод со шляпкой), 6п44, 6ж38, 6д14 и тд. До сих пор помню. Я стока и выбросил в свое время. Несколько оставил для воспоминаний, потом они побились при транспортировке с хаты на хату

[iBUTCHER 390]

Только что, ))) сказал:

Это все с телеков. Цветные и ЧБ.

Круто. Телик на лампах может собрать?

[АудиоТапОК 801]

18 минут назад, iBUTCHER сказал:

Круто. Телик на лампах может собрать?

А главная лампа? Где ее взять? Кинескоп которая)

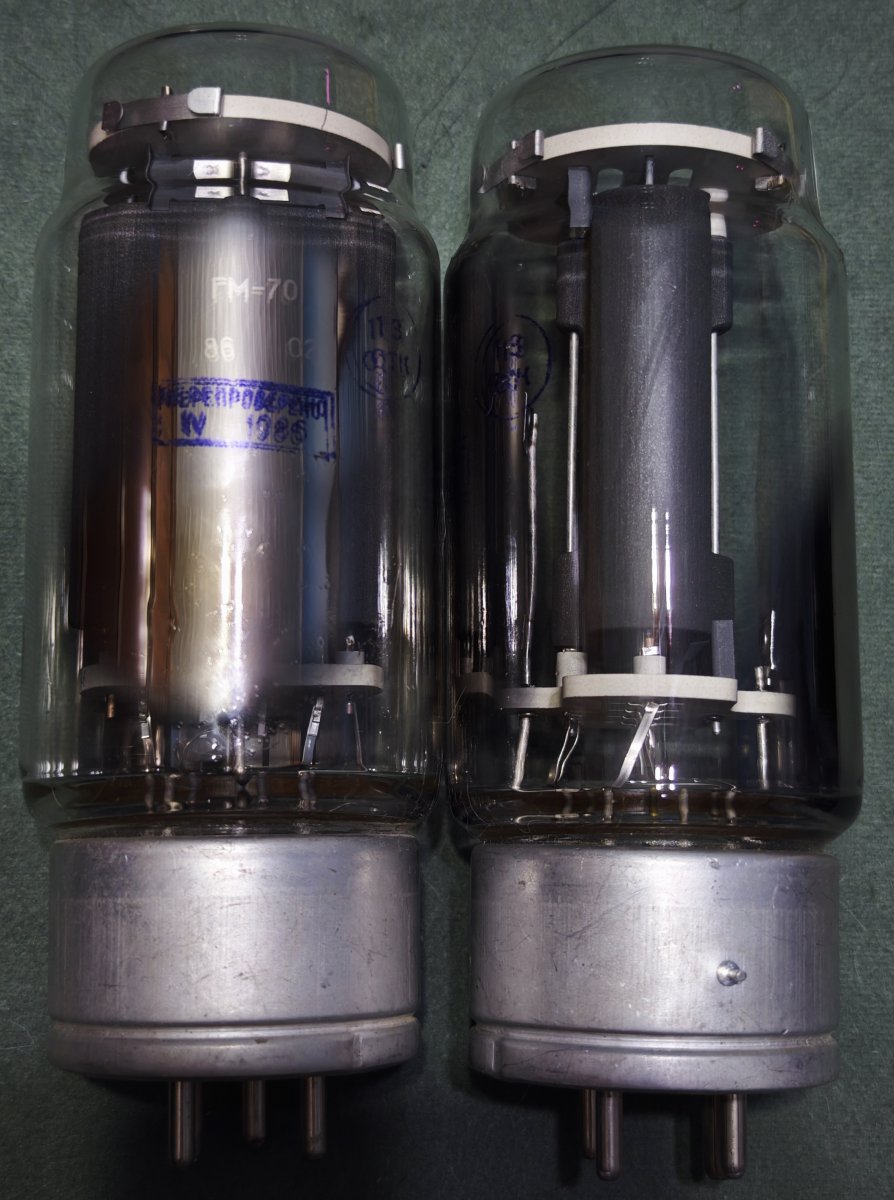

Вот на фото с алюминиевыми цоколями. Такие в телеки не ставили никогда. Военка скорее всего

Изменено 26 декабря, 2024 пользователем )))

[iBUTCHER 390]

10 минут назад, ))) сказал:

Военка скорее всего

ГМ70. 86г.

Изменено 26 декабря, 2024 пользователем iBUTCHER

[АудиоТапОК 801]

26 минут назад, iBUTCHER сказал:

ГМ70

О, срочно напрашивается не хилый усилок.



Цитата

Лампа нашла широкое применение в самодельных конструкциях усилителей низкой частоты как концертного назначения, так и предназначенных для высококачественного звуковоспроизведения (см. Ламповый звук). Преимущества лампы: , высокая выходная мощность (до 25 Вт в классе А, до 40 Вт в классе А2 и до 170 Вт в классе В2), линейные вольт-амперные характеристики.



[iBUTCHER 390]

1 минуту назад, ))) сказал:

напрашивается не хилый усилок

Нее, у меня все есть уже.

[EeZz 1 015]

2 часа назад, iBUTCHER сказал:

среди ламп есть кенотрон, 5Ц3С, его, возможно, можно будет использовать в твоём интегральнике,
лампы 6Ж1П/2П/5П/38П и 6К4П, подойдут к xDuoo
остальные 6ЖxП девятиштырьковые, усилки под них тоже есть, но, видимо, всему своё время
лампы 6НxП - сдвоенные триоды, 6РxП - сдвоенные пентоды, это тоже всё может куда-нибудь потом пригодиться, если ламповой звукотехникой будешь заниматься активно
а вот всё остальное - там много всего интересного, и, возможно, это всё даже кому-то нужно, можно попробовать выставить на АВИТО, рублей по 50-100-150 (реальные цены там же на АВИТО можно и узнать) за штуку, вдруг покупатели найдутся
а так, конечно же, крутой подгон, поздравляю

Изменено 26 декабря, 2024 пользователем EeZz

[EeZz 1 015]

1 час назад, iBUTCHER сказал:

ГМ70. 86г.

Мощный низкочастотный триод, интересная лампа!

[iBUTCHER 390]

34 минуты назад, EeZz сказал:

конечно же, крутой подгон, поздравляю

Спасибо!

[iBUTCHER 390]

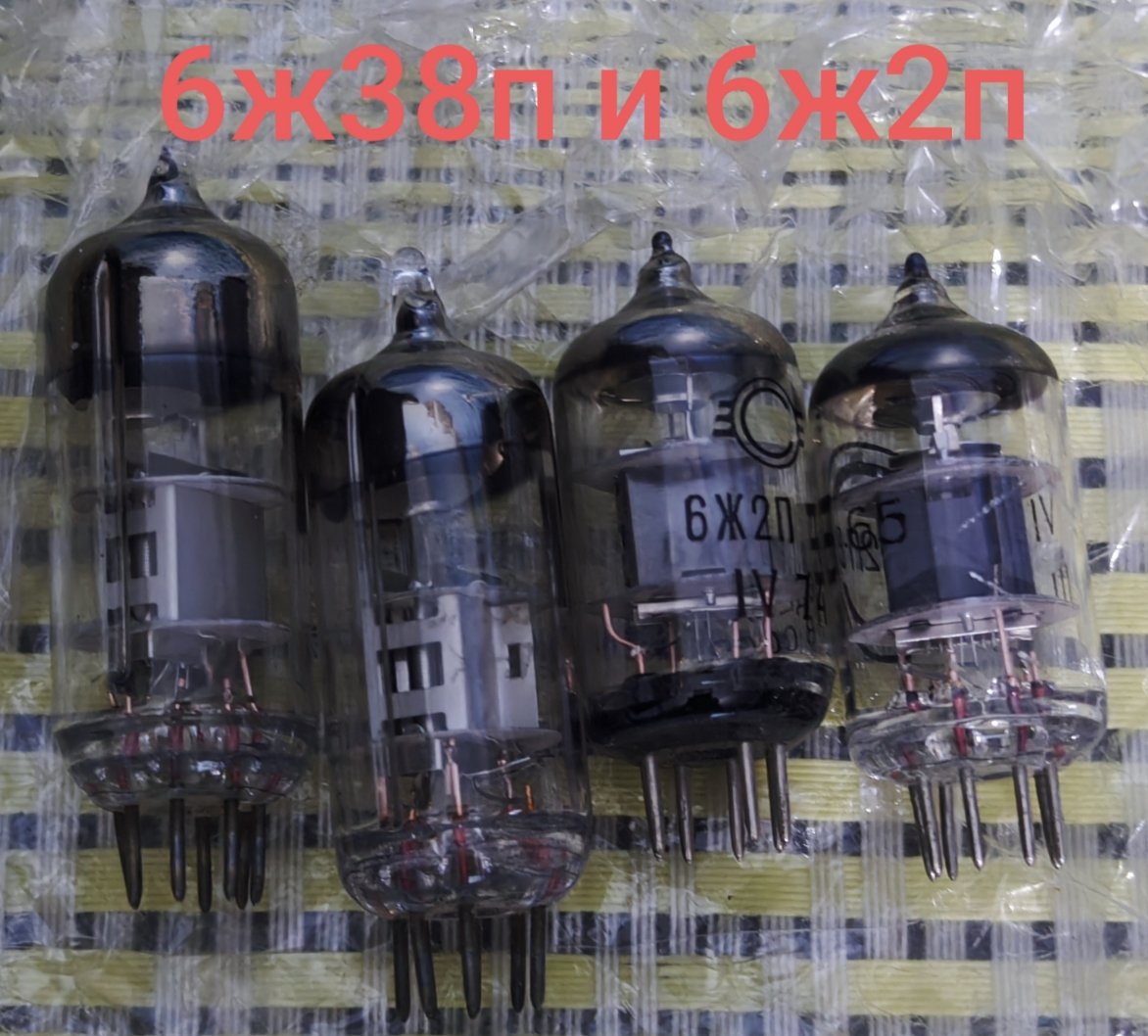

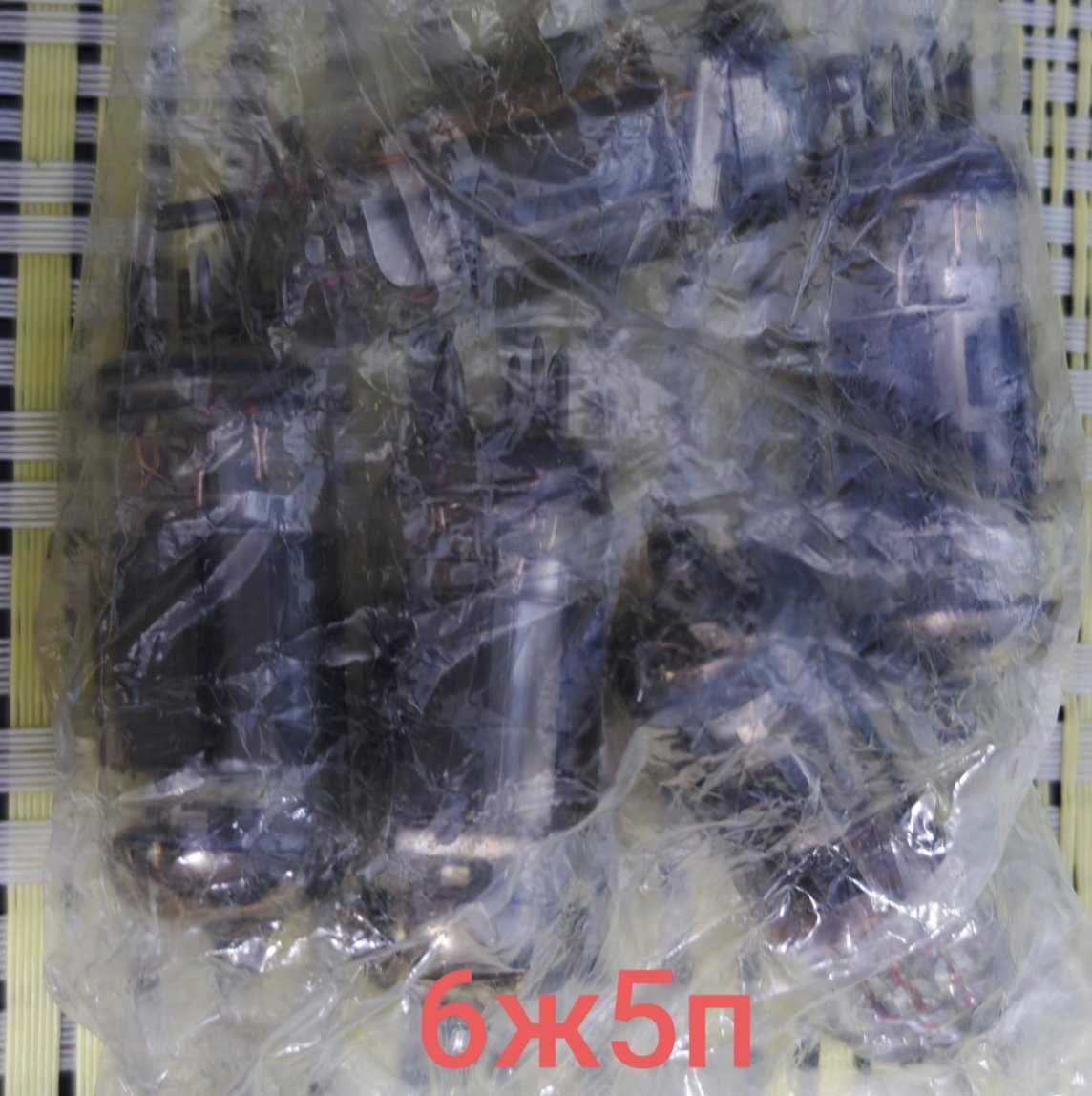

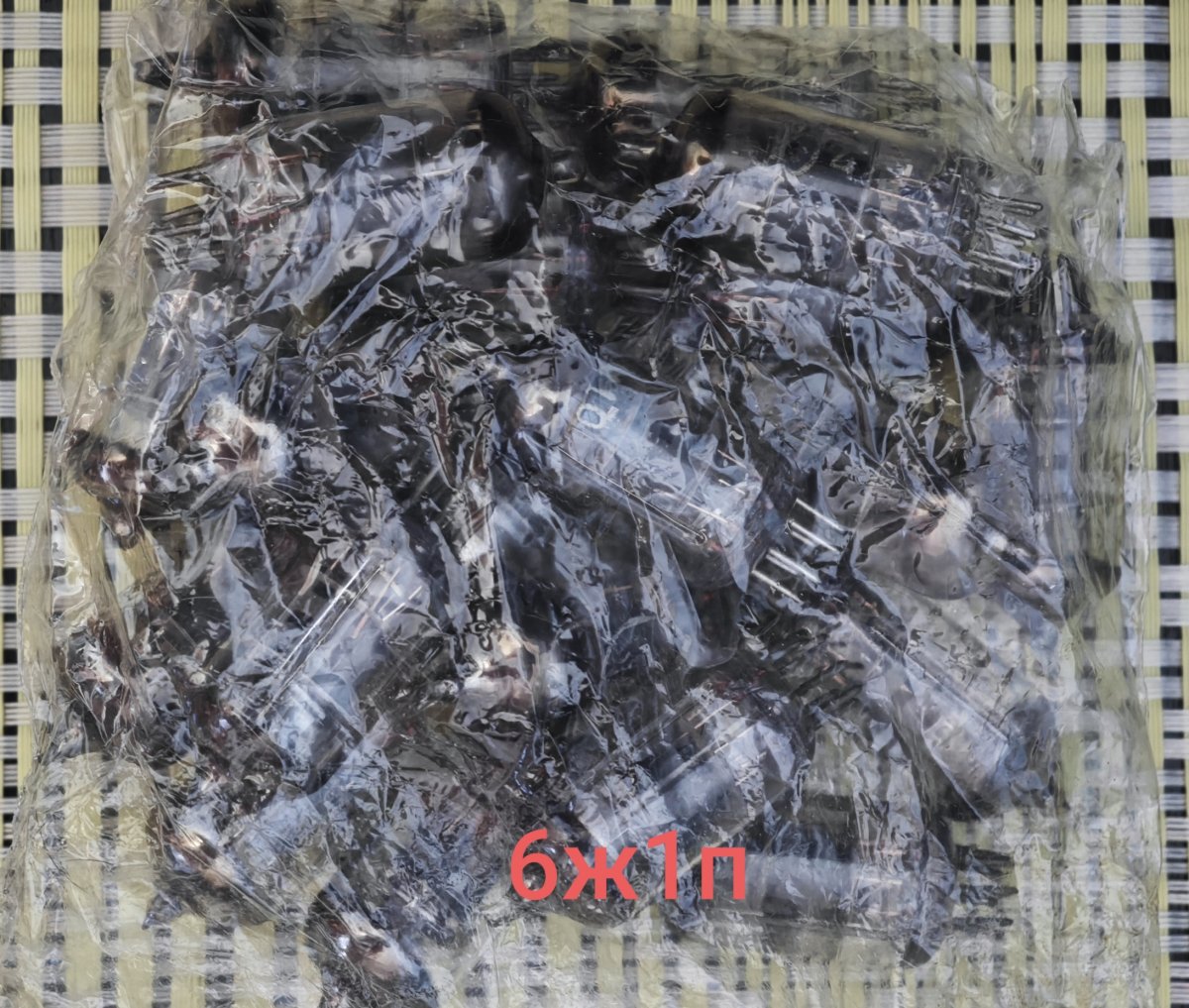

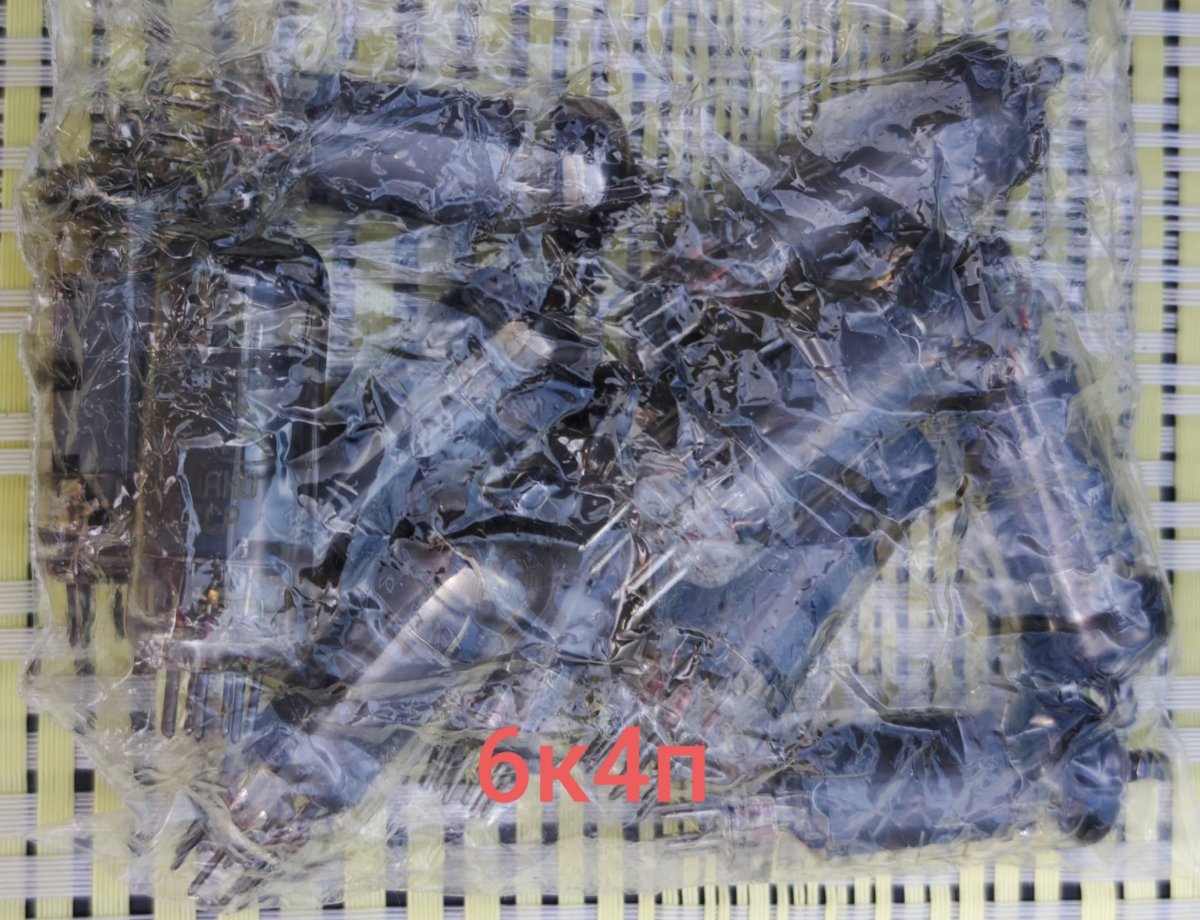

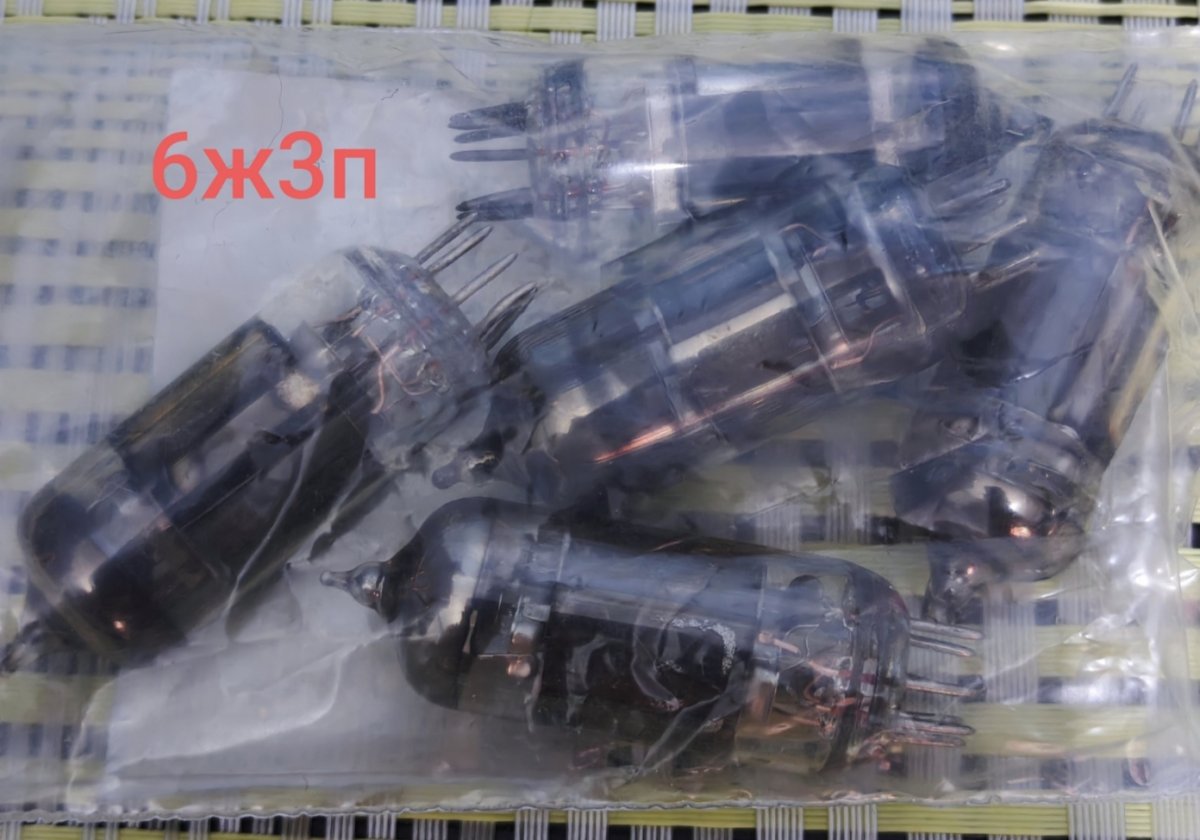

Вот что нарыл для xDuoo.

[iBUTCHER 390]

[iBUTCHER 390]

Лимит на качественные фотки кончился..

[EeZz 1 015]

4 часа назад, iBUTCHER сказал:

Вот что нарыл для xDuoo.

Теперь это всё надо разобрать более точно, сначала по моделям (с учётом исполнения - это дополнительные буквы после основной маркировки), затем, внутри моделей, по изготовителям, а внутри изготовителей - по датам выпуска.
Хранить их лучше в коробке (я использую фанерные коробки из под сигар), воткнув выводами в плотный поролон, толщиной 7-8 мм, ну чтобы поролон не совсем насквозь протыкался. Затем, неплохо будет взять лист бумаги в клеточку, и сделать ламповую карту, расписав в клетках где какая лампа воткнута, и после этого можно приступать к экспериментам со звуком, потому что так будет более понятно, какие лампы уже послушал, и проще запомнить, какие лампы понравились больше, можно, после прослушивания, даже клетки закрашивать карандашами или маркерами разных цветов, в зависимости от полученных эмоций, и звуковой палитры.

Изменено 28 декабря, 2024 пользователем EeZz

[iBUTCHER 390]

8 часов назад, EeZz сказал:

Теперь это всё надо разобрать более точно, сначала по моделям (с учётом исполнения - это дополнительные буквы после основной маркировки), затем, внутри моделей, по изготовителям, а внутри изготовителей - по датам выпуска.

Обязательно разберу.



Спасибо за совет!

Изменено 28 декабря, 2024 пользователем iBUTCHER

[iBUTCHER 390]

Вопрос к знатокам:

А так ли нужны подобранные пары ламп для xDuoo MH-02??



Я понимаю в трех каскадном однотактном ламповом усилителе. А в гибриде то? Так уж критично?

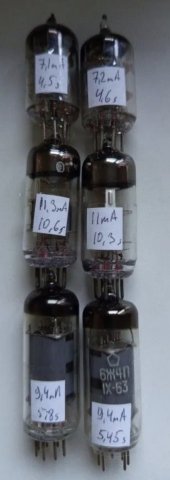

Вот мне предлагают три подобранные пары. Лампы 6ж1п, 6ж38п, 6ж4п.



Что значат цифры? мА и s? Милиамперы и секунды?

Изменено 28 декабря, 2024 пользователем iBUTCHER

[EeZz 1 015]

Подобранные лампы - это означает, что они будут звучать близко в разных каналах, не будет разбаланса, поэтому, очень часто, когда нет возможности подбора ламп, их стараются  просто брать из одной партии, и, хоть это и не 100%-ная гарантия, в этом случае есть шанс, что они будут близки по своим параметрам. У меня как-то была ситуация, что лампы в каналах звучали просто явно различно (включая громкость, в первую очередь), это были 6Ж1П разных лет выпуска, да и заводов разных, есть несколько непарных ламп, и я просто попробовал поставить их вместе в xDuoo MT-602.
В "мА" указан ток анода, а вот "s" - это не единица измерения, это первая буква от слова "steepness", крутизна, измеряется в мА/В, в этих единицах и представлены значения. В целом, все значения близки к номиналу, чуть меньше среднего значения, в соответствии  с паспортами приборов.

Изменено 29 декабря, 2024 пользователем EeZz

[Бруно 5 426]

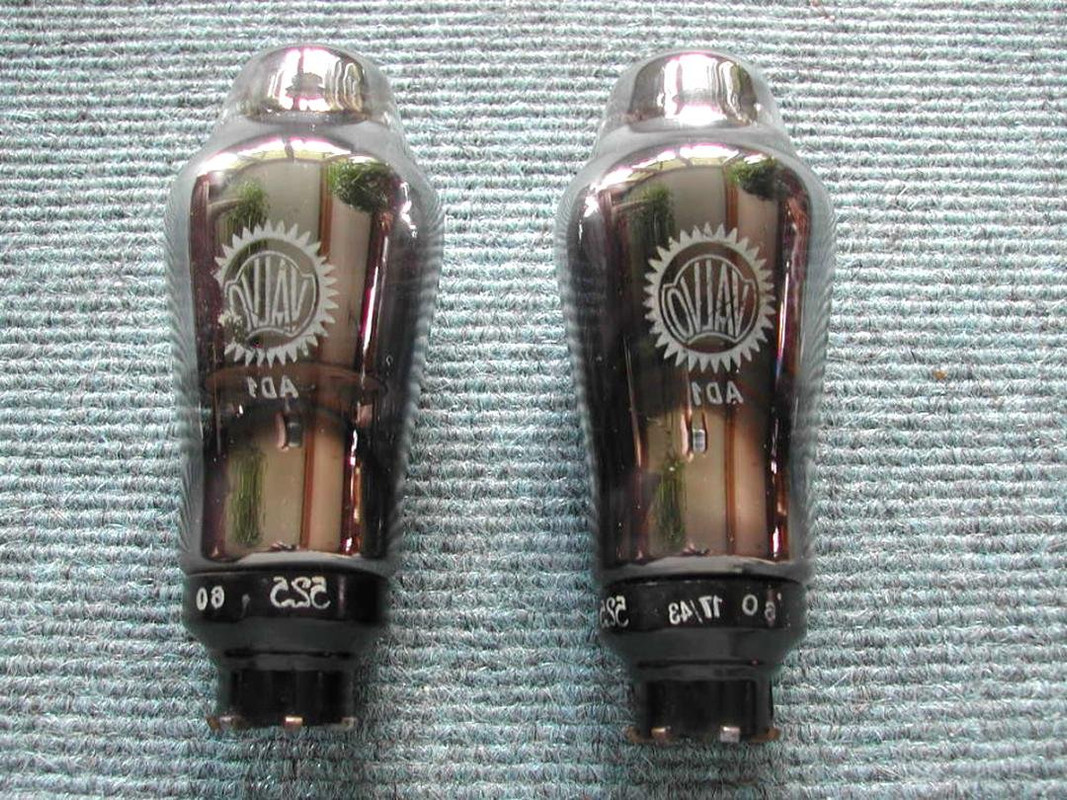

Вот лампы, а не лампочки:

Спойлер



[EeZz 1 015]

29 минут назад, Бруно сказал:

Вот лампы, а не лампочки:

для наглядности надо было рядом положить чё-нить знакомое, для сопоставления размеров

хотя конструкторам этих ламп я бы поставил даже нетвёрдую двойку за такую цокольную контактную группу, это из серии обычных лампочек накаливания с цоколем E27, когда на центральный контакт на заводе пожопились припоя, лампу вкрутили в патрон, а она лишь сделала вид, что законтачила (бывает и не достаёт) - контакты у ламп должны быть ножевого типа, с хорошей площадью контакта

[Бруно 5 426]

1 час назад, EeZz сказал:

для наглядности надо было рядом положить чё-нить знакомое, для сопоставления размеров

хотя конструкторам этих ламп я бы поставил даже нетвёрдую двойку за такую цокольную контактную группу, это из серии обычных лампочек накаливания с цоколем E27, когда на центральный контакт на заводе пожопились припоя, лампу вкрутили в патрон, а она лишь сделала вид, что законтачила (бывает и не достаёт) - контакты у ламп должны быть ножевого типа, с хорошей площадью контакта

AD-1 это эталон звука.

Изменено 29 декабря, 2024 пользователем Бруно

[EeZz 1 015]

18 минут назад, Бруно сказал:

AD-1 это эталон звука.

а как на счёт эталона конструкции?

также ещё забавно видеть фото в зеркалке, лучше так, канешна жа

Спойлер



Изменено 29 декабря, 2024 пользователем EeZz
