Усилитель для акустики использовать для наушников можно?

[SV_huMMer 572 6 Тракты]

Коллеги, а можно нубский вопрос в этой теме? Стыдно, конечно, но...



В спальне стоит маленький муз. центрик Yamaha серии PianoCraft, к нему - пара стареньких МА ВR-1 Bronze. Все хорошо, но! У Ямы электронный регулятор громкости, безупорный энкодер. Так вот, на минимальном положении (по дисплею 1) - слишком громко! Вопрос: если как-то добавить в цепь к колонкам пару резисторов - можно добиться того, чтобы на минимуме было потише? Иными словами, это, наверное, какой-то делитель, только можно ли его снаружи в разрыв колоночных проводов вкрячить?



Еще раз сорри за явно детсадовский вопрос!

[Гаруспик 921]

Можно,конечно. Можно просто резистор на плюсовой провод, но это плохой вариант для звука. Лучше 2 резистора. Например, последовательно 3 ом и параллельно 6 ватт так на 5. Это будет затухание около 5 дб.

[SV_huMMer 572 6 Тракты]

Примерно так? Изменено 4 февраля, 2017 пользователем SV_huMMer

[SerB2 170]

Случайно эту тему увидел,сделал времянку из переходника 3.5 с бананами,чтобы подключить деноны,блин,как класно звучит,уже часа на 2 "прилип",источник Вин10,Аплеер,по коксу Ifi Micro IDSD ,межблок Neumann (из 60-х)



По возможности прикуплю на 6.3 переходник,сделаю с хорошим проводом для Сенхов,на постоянку.Забыл про усилок-Exposure 2010

Изменено 25 января, 2020 пользователем SerB2

[Human 12]

Поскольку эту тему многие не спецы в усилителях читают, то следует обратить внимание на одну немаловажную проблему, что в ламповых усях выходной сигнал снимается с вторичных обмоток, которые надежно изолированы от всех питающих напряжений и появление постоянного тока через наушники в них будет исключено, чего не скажешь про колоночные транзисторные усилки, собранные на комплементарных парах. Там даже от постоянки на выходе стоит защита, которая может быть настроена довольно грубо и только выше 1-2 вольт срабатывать. И, если колоночным НЧ головкам ничего от этого не будет, диффузоры у них только немного втянутся или наружу выйдут в зависимости от полярности, а в СЧ и ВЧ полосовых фильтрах присутствуют конденсаторы, то для драйверов наушников, в которых катушки выполнены тоньше волоса проводом для облегчения мембраны, такой ток даже и ослабленный делителями на выходе очень может быть серьезен и поврежденную перегретым проводом мембрану вам не отремонтирует потом никто. Поэтому приобретая транзисторный винтаж, который десятки лет не открывался и неизвестно в каких хранился условиях, если у вас есть хоть малейшие подозрения, не поленитесь отдать его мастеру, чтобы он режимы по постоянному току проверил.

Изменено 10 августа, 2020 пользователем Human

[Alt37 1 512 4 Тракты]

@Human,

Да, да. Это надо в оглавление внести, а то наподключатся...

Я вот только вчера свои наушники подключал к выходам своего Hegel H90. Играет неплохо, но после хорошего усилителя для наушников, не хватает динамики. Громкость на 40 единицах. Проблем нет. Наушники 1000 мВт номинал, чувствительность по напряжению 98 Дб, по мощности 85 Дб, сопротивление 26 Ом.

[Human 12]

@Alt37, Ухудшение динамики можно объяснить более глубокой отрицательной обратной связью как в целом усилителя, так и выходного каскада, где безвариантно стоит эммитерный повторитель со 100% ООС (потому что выходной согласующий трансформатор давно уже как ненужный кусок железа выкинут за ненадобностью). Ему же колонки качать, а то что звучание гораздо более динамичным может быть, то неискушенные слушатели об этом и не знают.. А при сопротивлении наушников от 30 Ом и выше и с теми токами и уровнями сигналов, с которыми они будут работать, обратную связь можно уменьшить значительно и динамика сразу улучшается в разы и это проверено на практике и инженеры и любители, проектирующие ушные усилители хорошо об этом знают.

[m.ix 182]

У усях современных, два типа выхода на наушники.

Это

1 отдельный усилок на наушники сделан

2 как ранее сказано, это снимается с ОК оконечный каскад, там берут правило, ставить лит для отсечения постоянки (50/50) и резистор, что бы уши не сгорели



типа ламповые безопасны, тут бабка на двое сказала.

все усилки так или иначе опасны.

1 корпус может на фазе висеть

2 транс может пробиваться и тогда 300 вольт в ваши уши обеспечены.



Так же усилки бывают с H-мостом, тут даже подключение самих колонок бывает опасным.

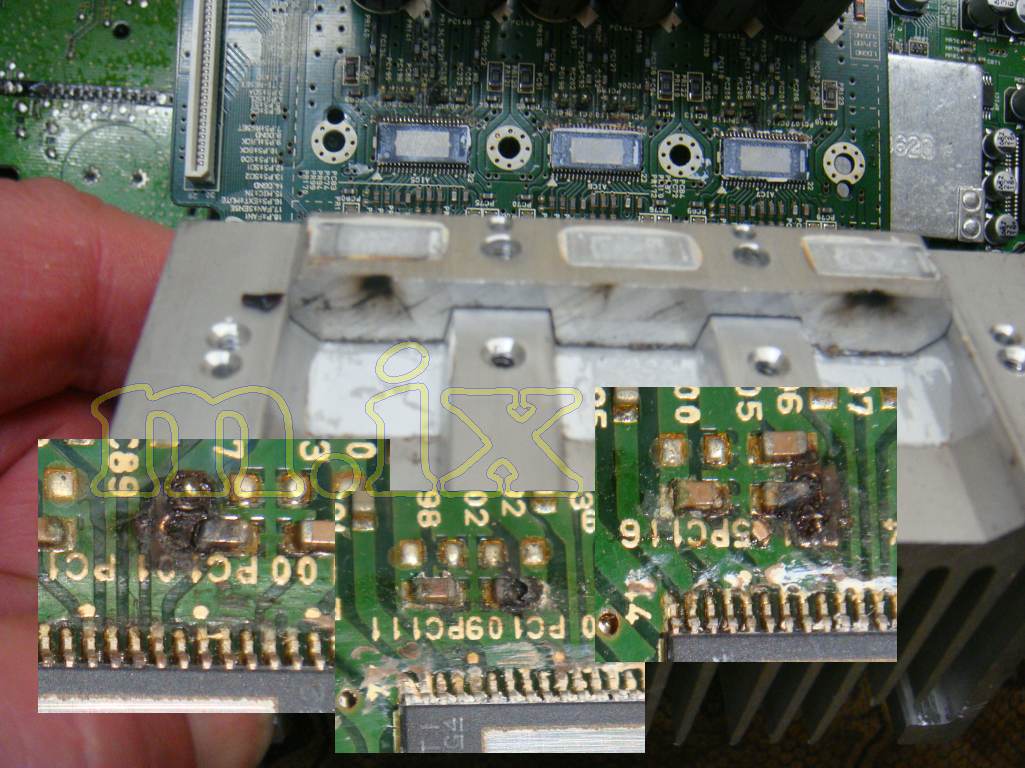

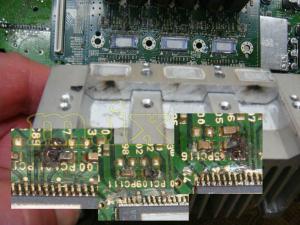

Сижу в мастерской, чиню очередной агрегат.

За спиной начальник чинит телек клиента, и вдруг слышу хробысь бабах.

Оказалось, что он просто напросто подключил динамик к рабочему телеку, а там усилок с H-мостом

Вот там динамику и усилку пришёл конец.



П Р Е Д У П Р Е Ж Д А Ю ! ! ! !



Заранее всех.



Перед подключением чего либо особенно когда соединяете два блока (телек-усилитель, или усилок- иной блок, вообще иную другую аппаратуру) между собой.



1 Сначала отключите из розетки соединяемые блоки. (тоже касается и телеков, когда вставляете антенну)

2 Соединяете блоки между собой

3 проверяете правильность подсоединений

4 включаете блоки.



Это я говорю из своей личной практики по ремонту радиоаппаратуры.

Если не соблюдаете эти правила, убиваете два аппарата раком как максимум.



Что такое H-мост?

Но углубляясь в систему наблюдения мониторинга назгрузки, это ни как они не соединены ни между собой ни что то там на землю.

Случайно коснувшись один контакт выхода при работе на землю, вылетает как минимум полмоста.

И там точно нет ни каких конденсаторов по выходу.

Схема из привода для мотора, такая же и для усилков используется в упрощённом нарисорванном тут виде.





Так что думаем, куда и чего подключать.



Для самодельщиков купил мелкий блочок-усилочек из кетайских поделок.

Думал для наушников как раз мне подойдёт.

Домой пришёл внимательно штукенцию разглядет, и оказалось, что уто усилочек, для мееелких матюгальников.

Печалька крылась в ином, там мостой был выход.

И для наушников он не подходит, хотя умники, там что то из резисторов на выход лепят.







Для любителей ламповго, можно и такое замострить.

Кетайцы и такое умеют.





Особенно такие УНЧ не любят всякого к себе пренебрежения

D- T- класса.

Там со звуком ещё сделали хитрее.

На этот УНЧ вообще не аналоговый сигнал приходит, стоит перед ним звуковой процессор, который аналоговый звук преобразовывает в иные сигналы нужные для этого УНЧ.

Изменено 11 августа, 2020 пользователем m.ix

[Human 12]

Ламповые относительно безопасны, ведь на них не 300 вольт, а 1200 как с ГМ70 бывает.. Поэтому там в обязательном порядке заземляют вторичную обмотку, даже если она в обратной связи не участвует. Если уж пробьет, то минуя лампу через эту обмотку пробьет на землю, а ее сопротивление практически равно нулю. Но, если предохранитель стоит там до высоковольтных конденсаторов, и они через место пробоя будут разряжаться, то толку от такого предохранителя будет мало. Электролит проблему с постоянкой решает, но он сам под потенциалом должен быть, иначе даже дорогой и хороший электролит нормально звучать не будет. А емкость всегда стараются для более глубокого баса побольше поставить и в момент включения щелчок в наушниках раздается страшный, тут они сами как предохранитель могут сработать. Поэтому хотите глубокий бас - делайте задержку подключения ушей через релюшку, когда уже на режим выйдет и зарядится там все.



У меня наушники 4-мя проводами к вторичкам подключены и на корпус идет только оплетка ушного кабеля. И ушные обмотки я на 4 к 1 отдельно рассчитывал и делал, тогда они и в особом секционировании не нуждаются. И, хотя я в своих трансах уверен, но если уж высокий потенциал на вторичках окажется, то току некуда будет стекать, да и меня самого не е...нет, потому что вся аппаратура включена в сеть через разделительный трансформатор. Ну вот как-то так.



А что касается транзисторов, то чем меньше между выходными клеммами будет стоять сопротивление, тем меньше вероятность, что режимы по постоянному току "гулять" начнут. Поэтому сопротивление параллельного делителя там должно быть, как в начале темы написали, и желательно, чтобы оно надежно было туда запаяно, а его номинал и мощность выбираете в разумных пределах. Тем более, если с колонками он уже работать не будет.

Изменено 11 августа, 2020 пользователем Human

[m.ix 182]

1200 это наверное у кого то дома стоит концертный увесилитель выкачивающий по полукиловатту на канал минимум.

так шта 300 вольтей эт как раз для домашнего хайэнда в самый раз.



Щелчки во время включения раздаются в кривых усилках, или там где поработал кливорук.

В лаповых, щелчков нет при включении, там должны ещё лампы разогреться.



Приносили мне на ремонт микшелрский пульт, "мастер" Паяльник тому в одно место для прогрева извилин вставить нужно.

Родной усилок не смог отремонтировать и вставил неизвестно какой без задрежки.

При включении такой щелчище раздавался шо ППЦ был.

Клиента я после предупредил как в дальнейшем им быть с тем, что у них стало.





РукоJOBствовать в подобных аппаратах не стоит.

Цепляем дополнительный увесилитель на аналоговый выход если нет, то параллельно через аналоговый вход его цепляем.



Так для аппаратуры и пользователя будет безопасно.

[m.ix 182]

Если есть старые CD DVD комповые приводы, там где есть выход под наушники и с крутилкой, то это усилитель с регулятором громкости.

Я себе пару выковырил с крутилками для ремонта аппаратуры,тк я не слышу.

Питание от 3-5 вольт.

Так что и этот вариант можно использовать, выгрызть из приводов усилки и подключить к дэвайсу.

Перед выкусыванием угадываем где находится УНЧ микросхема и где какие и куда идут дорожки.

Делаем

1 два проводка для питания

2 три проводка на вход.

И пользуемся.



Вот ещё что выискал.

в Москве что то такого не продают.



[m.ix 182]

Вот готовая коробочка УНЧ для наушников.

https://www.chipdip.ru/product0/8002091132

Там ещё есть просто платки, но она требует уже двухполярного питания.



[m.ix 182]

Вот ещё если поискать

max4410



[m.ix 182]

Попробовал доделать допаять детальками



pam8403



3х омные резюки начинали кипеть и не важно какая громкость была.



Есть идея, переделаю наушники которые уже ни как не слышу Sony MDR-10RBT под этот усилок, те для каждого уха свой кабель (не удобно но это единственный выход, что бы в работу их пустить).

[aspiens 43]

А я вот купил такой усилитель для большой системы, и там приятный бонус - дырка.. правда в таком девайсе, её дыркой назвать и язык не поворачивается.. надеюсь там дополнительная обмотка на трансе, и всё сыграет хорошо.



[m.ix 182]

Купить плазму и всё это на дачу.

Дополнительное отопление не потребуется.

[HalfMoonBay 409]

надеюсь там дополнительная обмотка на трансе



Это что бы получить не только на акустике, но и на наушниках 50 ватт пуш-пула?

Что-то сомневаюсь.

[Human 12]

Обмотки 50:1 там не может быть, потому что это кошмар будет а не звук. Для хорошего звука обмотки между собой должны иметь и связь хорошую. У меня ушные обмотки наоборот большее число витков чем для акустики имеют, но у меня стоит единожды подобранный и нерегулируемый делитель на входе и к нему тумблер. Нет делителя - наушники к усилку не подключены.
