Тугие наушники и варианты усиления для них.

[andrew_abv 22]

я вас обучать не собираюсь



А какой толк от Вас на форуме? Тыкать всем, что они нубы, причем без аргументации?



вы пишите и дальше что хотите, а я буду писать то что я хочу в рамках правил.



Так и будем делать.







Не обращайте внимания на этого тролля)











К сожалению, так и придется )





[ДокторЗло 14 462]

@andrew_abv,

Вообще удивлен, что вы обращаете внимание на троллей. Имеет смысл, если вам тоже делать нечего.

Изменено 14 июля, 2016 пользователем prod67

[Asheraddo 3 747]

@andrew_abv,



вы ссылаетесь на "маленькие радиаторы", а на фото видно, что эти радиаторы стоЯт на микросхемах стабилизаторов, туда "гирю" при всем желании не поставишь. И греться они, кстати, могут офигенно, просто сами микросхемы "держат" большие темпетатуры.

Изменено 14 июля, 2016 пользователем Remilio

[andrew_abv 22]

вы ссылаетесь на "маленькие радиаторы", а на фото видно, что эти радиаторы стоЯт на микросхемах стабилизаторов, туда "гирю" при всем желании не поставишь. И греться они, кстати, могут офигенно, просто сами микросхемы "держат" большие темпетатуры.



Может там и не нужна "гиря" на тех стабилизаторах, может на них падает маленькая мощность и они почти не греются. Вы про какой усилитель говорите?



Микросхемы и транзисторы держат большие температуры, но в закрытом корпусе без активного охлаждения от них уже и все остальное нагреется. Да и не известно, сколько они проработают на слишком больших температурах. Я в своем усилителе использовал стабилизаторы напряжения, тоже небольшие, но радиаторы на них я поставил немаленькие (можете глянуть, БП там в центре корпуса), а были бы больше - поставил бы больше. Без активного охлаждения корпуса они нагреваются до 60-70 градусов - и это без верхней крышки.



Если говорить об А-классе, то КПД там довольно низкий - около 20%. Предположим, нам нужна мощность 8 Вт на канал, т.е. в сумме 16 Вт. Тогда общее потребление должно быть примерно в 5 раз больше, т.е. получается 80 Вт. Кстати, я замерял, мой усилок так и потребляет. И все эти 80 Вт идут на нагрев. Можете представить, какое должно быть охлаждение, если даже такие радиаторы, как у меня, нагревались до 70 градусов в открытом корпусе (а их у меня 10 штук).

[Бруно 5 425]

@andrew_abv, "Ураган" уж больно горячий, зараза..

[andrew_abv 22]

@andrew_abv, "Ураган" уж больно горячий, зараза..



Если в простое, то это класс А - должны радоваться )))



Можете дать фотку потрохов этого "Урагана"? Или не вскрываете?

[ДокторЗло 14 462]

,

Ни что так не грелось как усилок АКГ))) просто плита)))

[Бруно 5 425]

@andrew_abv, вот он - чертяка, трудится исключительно в режиме повторителя, моя довольна

Изменено 14 июля, 2016 пользователем bruno093

[serg 55]

andrew_abv



Можете дать фотку потрохов этого "Урагана"?

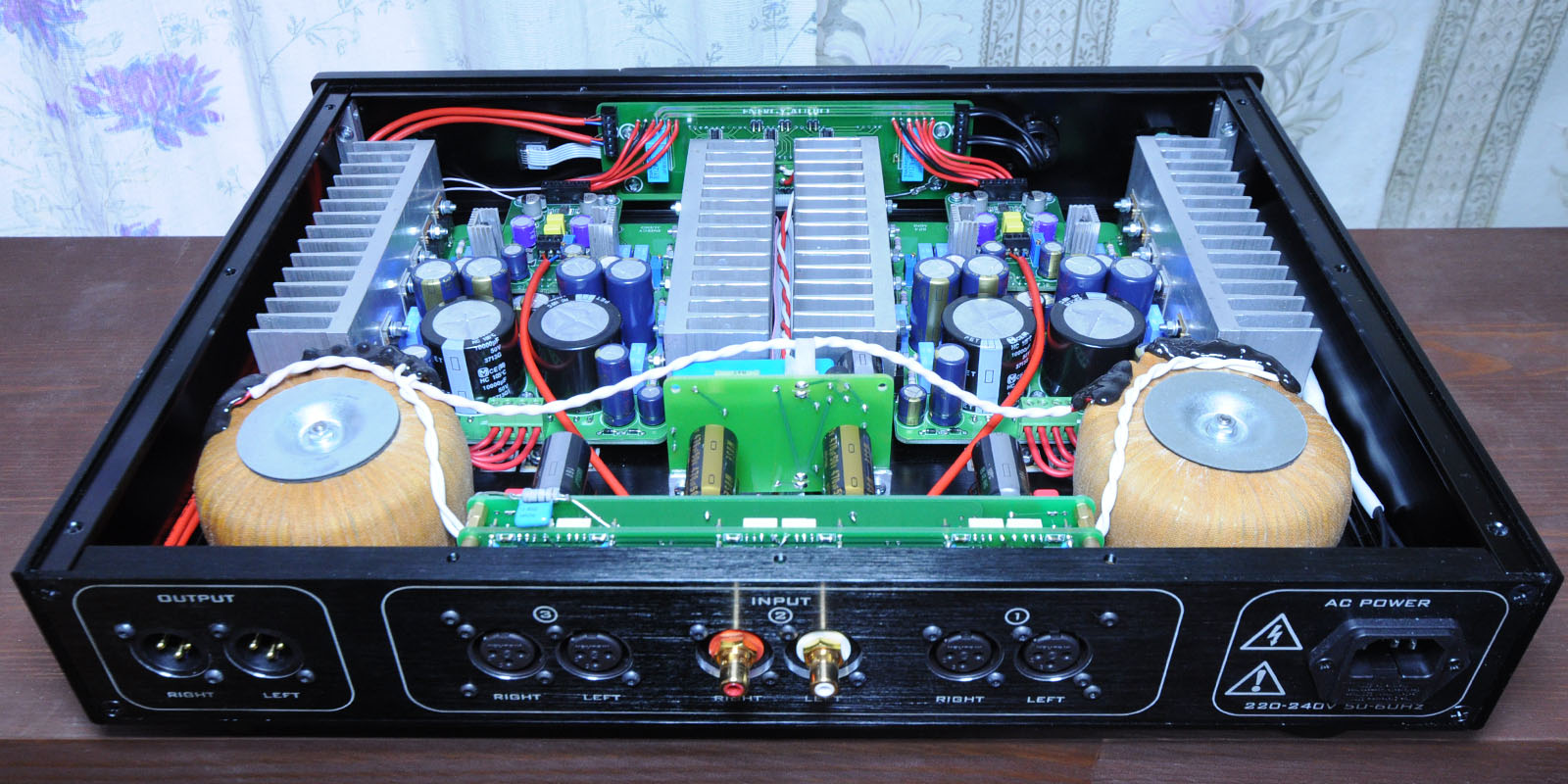

Здесь: https://yadi.sk/d/VYWGjXEYfDCLB

Изменено 14 июля, 2016 пользователем serg

[ДокторЗло 14 462]

@andrew_abv, вот он - чертяка, трудится исключительно в режиме повторителя, моя довольна

А моя хочет ознакомиться с чертякой)))

[andrew_abv 22]

вот он - чертяка



Не пробовали замерять его потребление?



трудится исключительно в режиме повторителя



Это интересно. Можно чуть подробнее? Т.е. напряжение он не усиливает, только силу тока?

[Бруно 5 425]

Это интересно. Можно чуть подробнее? Т.е. напряжение он не усиливает, только силу тока?

получается следующее - мощности выхлопа ЦАПа хватает, стоит значение - 0 и на усилители стоит значение - 0, т.е. что на входе то и на выходе, ребята трудятся не напрягаясь обои..

[Urez 2 505]

Это интересно. Можно чуть подробнее? Т.е. напряжение он не усиливает, только силу тока?

получается следующее - мощности выхлопа ЦАПа хватает, стоит значение - 0 и на усилители стоит значение - 0, т.е. что на входе то и на выходе, ребята трудятся не напрягаясь обои..

напишите подробнее в своей ветке, а к Рокне вы Гидру в тандем не брали?

[andrew_abv 22]

получается следующее - мощности выхлопа ЦАПа хватает, стоит значение - 0 и на усилители стоит значение - 0, т.е. что на входе то и на выходе, ребята трудятся не напрягаясь обои..



"0" это в смысле 0 дБ? Тогда это, вроде бы, максимальный сигнал, поскольку регулировка сигнала его только уменьшает (уровень сигнала там - отрицательное значение, на фото, например, -18 дБ). Скорее всего и от ЦАПа, и от усилителя у Вас идет максимальный сигнал - я так думаю. Просто я слабо себе представляю ЦАП, который выдает сигнал в 15-20 В RMS. Какой у Вас ЦАП, кстати?

[serg 55]

@andrew_abv

Вот некоторые ТХ этого усилителя:

Регулятор громкости - балансная версия релейного регулятора А.Никитина с управлением оптическим энкодером. Реле с паладий-рутениевыми контактами. 126 ступеней от -99дБ до +25дБ. Селектор на три входа на таких же реле.

Небалансом наушники подключить невозможно - усилитель дифференциальный с полностью раздельными землями.

Имеется встроенная дифференциальная защита от постоянного напряжения на выходе для избежания повреждения наушников - обусловлено тем, что усилитель по сути УПТ (усилитель постоянного тока) и не имеет разделительных конденсаторов.

Максимальное неискажённое выходное напряжение усилителя 81Vp-p. Это примерно 28,7Vrms, т.е. на нагрузку 50 Ом усилитель способен отдавать 16,5Вт.

Коэффициент усиления =18

Ток покоя выходных транзисторов около 90..100мА в установившемся режиме.

Изменено 14 июля, 2016 пользователем serg

[Бруно 5 425]

@andrew_abv, в моей ветке всё указано!

Изменено 14 июля, 2016 пользователем bruno093

[FUDDAS 22]

Это примерно 28,7Vrms, т.е. на нагрузку 50 Ом усилитель способен отдавать 16,5Вт.

Да уж, действительно УРАГАН! Помоему это монстр монстров! Это бета 4-х платная? Говорят есть еще 6-ти платная, для чего еще две платы? для 20вт?)

[Urez 2 505]

@FUDDAS, на сайте amb все есть

[chontvari 1 535]

,

Ни что так не грелось как усилок АКГ))) просто плита)))

Михаил,приветствую

По памяти

Абиссы с ним не плохо отыгрывали?

(если подключали)

Изменено 14 июля, 2016 пользователем chontvari

[ДокторЗло 14 462]

@chontvari,

Не плохо. Но с аудирваной интереснее. А ХедТрип убрал и ее. Я ее продал.

[chontvari 1 535]

@chontvari,

Не плохо. Но с аудирваной интереснее. А ХедТрип убрал и ее. Я ее продал.

Аудирвана это что за усилитель)? (может я не так понял?)

[ДокторЗло 14 462]

@chontvari,

Сорри. Не аудиорвана))) (немного зарапартовался) Audiovalve RKV Mark 3))

Изменено 14 июля, 2016 пользователем prod67

[andrew_abv 22]

Коэффициент усиления =18

трудится исключительно в режиме повторителя



Так все-таки это не повторитель, поскольку в повторителе КУ = 1 (или даже чуть меньше). Меня именно это удивило.



Имеется встроенная дифференциальная защита от постоянного напряжения на выходе для избежания повреждения наушников - обусловлено тем, что усилитель по сути УПТ (усилитель постоянного тока) и не имеет разделительных конденсаторов.



Я тоже сделал защиту, но именно разделительными конденсаторами. Пробовал с ними и без них - разница есть (в графиках параметров), но не существенная, поэтому не стал заморачиваться делать отдельную защиту. Хотя, возможно, если буду делать еще усилки, спроектирую уже с отдельной защитой без разделительных конденсаторов.



Это примерно 28,7Vrms



Наверное, для АКГ-1000 - в самый раз ) Для абисов, по идее, это должно быть слишком избыточно - скорее всего, таким напряжением их можно сжечь.



Ток покоя выходных транзисторов около 90..100мА в установившемся режиме.



Странно, у меня 300 мА, причем особо уменьшить нельзя. Видимо, принципиально разные схемы.



@andrew_abv, в моей ветке всё указано!



Да, посмотрел. Lynx Hilo. А к каким выходам подключаете усилок: Line Out или Monitor Out?

Вы говорите, у Вас по нулям на ЦАПе и на усилке. Т.е., получается, на усилке еще есть запас в целых 25 дБ )

[Бруно 5 425]

Да, посмотрел. Lynx Hilo. А к каким выходам подключаете усилок: Line Out или Monitor Out? Вы говорите, у Вас по нулям на ЦАПе и на усилке. Т.е., получается, на усилке еще есть запас в целых 25 дБ )

подключаю через Line Out, совершенно верно - на усилителе ещё запас 25 дБ

Изменено 14 июля, 2016 пользователем bruno093

[zAg 3 251]

Мой критерий качества, например, таков: класс А, достаточная мощность, хорошие характеристики на графиках (АЧХ, сигнал-шум, нелинейные искажения и т.д.). Под словом "хорошие" я подразумеваю такие параметры, выше которых человеческое ухо уже не различает разницы.

Интересно. А для меня главный критерий - это Звук.
