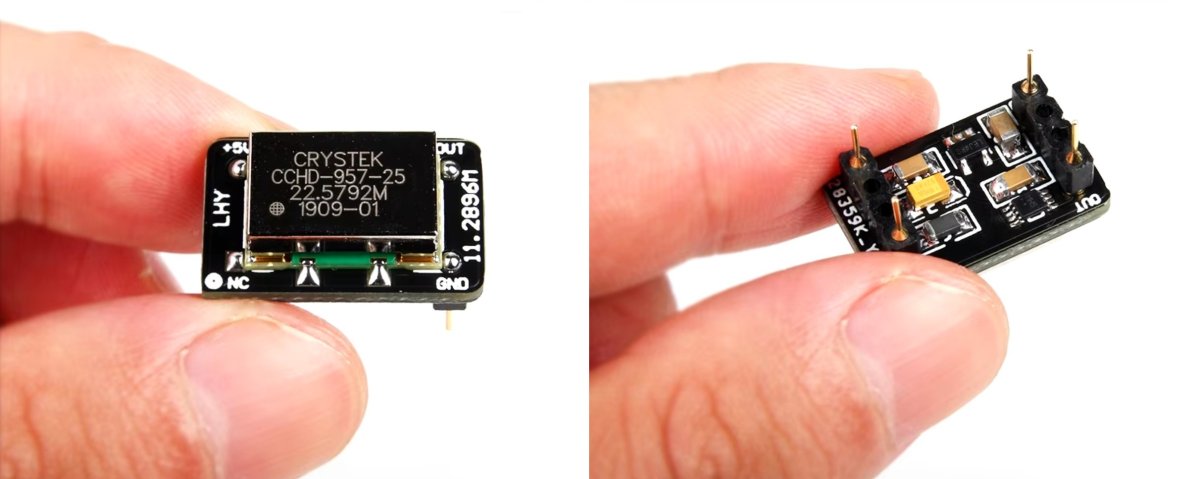

Нашел на нашем родном Али  осцилятор 11,2896м CRYSTEK CCHD Femtosecond. Имеет смысл поставить такой в цап, или это просто выкинутые деньги на ветер.

[victorvvo 511]

Многое зависит от того, какой у вас ЦАП.

Как вариант, в некоторых ЦАП может быть несколько осцилляторов, точность которых критична.

[u73NUiQQjJda 45]

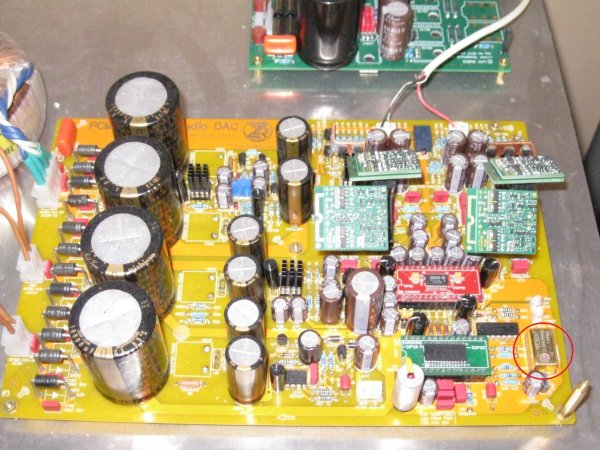

victorvvo у меня само сбор, на китайской плате с али. Цап на PCM1794A с CS8420-DSZ. CS8420-DSZ тактируетса от одного осцилятора JYEC TCXO.

[victorvvo 511]

Да, в этом наборе замена осциллятора имеет хорошую перспективу.

[Константин Мусатов 416]

При приеме spdif или коаксиала идет подстройка частоты под скорость подачи источника (pll). Потому фиксированный генератор тут не работает.

[u73NUiQQjJda 45]

CS8420 имеет шесть настраиваемых аппаратных режимов работы. С USB конвертера CS8420 подключен по коаксиалу через конденсатор 0.01 мФ на четвертую ногу (RXP)(на плате реализован только такой вход), осцилятор заведен на двадцать первую (OMCK). Вход OMCK задействован в четырех режимах работы, в 1-2-3-6 (если не ошибаюсь). Плата доступна как в сборе так и голая. И честно говоря, я так думаю, что если бы для работы CS8420 в выбранном китайцами режиме, не нужен был осцилятор, они бы не стали его просто так ставить. Хотя возможно, с данным выводом я и не прав.

[Константин Мусатов 416]

5 часов назад, u73NUiQQjJda сказал:

CS8420

Это чип ASRC. По кварцевому генератору он выдает сигнал,  а принимает по восстановленному клоку. Исключение, если  ему на вход идет I2S и он его просто транслирует. Но тогда и клок так же транслируется. Сам чип хороший. Но принцип работы ASRC заранее смеет изъян в области восстановления несущей и пересчете отсчетов. Потому более  "кошерным"  является решение с буферизацией потока в выдачей исходных данных по уже  чистому клоку  и  тогда качество этого клока  будет определяющим для работы ЦАПа

[victorvvo 511]

В 28.10.2024 в 01:29, u73NUiQQjJda сказал:

осцилятор 11,2896м CRYSTEK CCHD Femtosecond

Цена обсуждаемой детали ~ 8 т.р.

Точной схемы ЦАП нет, проект находится в развитии. Какие дальнейшие идеи у разработчика - не ясно. Может, в перспективе появится еще и модуль буферизации.

Мое мнение основано на том, что более стабильный генератор лучше, чем менее стабильный  , тем более, что бюджет не ограничивает.

Изменено 30 октября, 2024 пользователем victorvvo

[u73NUiQQjJda 45]

victorvvo увы до разработчика аудио я не дорос, и врядли до росту. Плату я покупал уже готовую, топологию которой разработали китайцы, и я менять на ней могу лишь некоторые номиналы деталей, ну и варьировать их качество. Генератор я уже заказал, фиг с ним пускай будет, детали для платы и так обошлись уже за девяносто рублей, и плюс минус еще восемь, роли не играет. И я так понимаю, что больше толка, будет от замены USB конвертера. Ребята не подскажите, что нибудь приличное на cm6631a (сейчас стоит его китайская реализация). И да, cm6631a это осознанный выбор, как и pcm1794.
