Регулировка громкости ЦАП/усилитель

[sewerin 232]

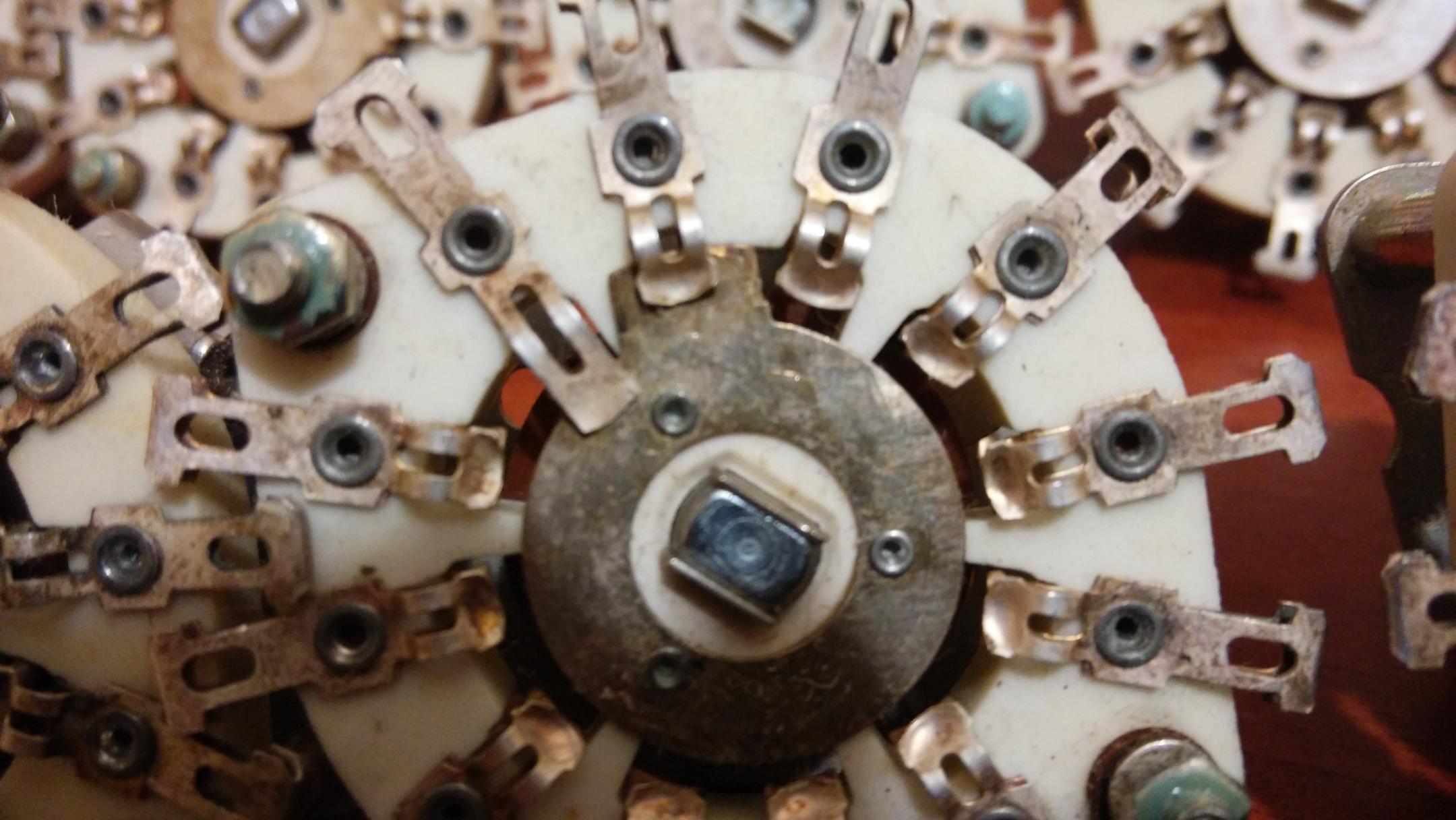

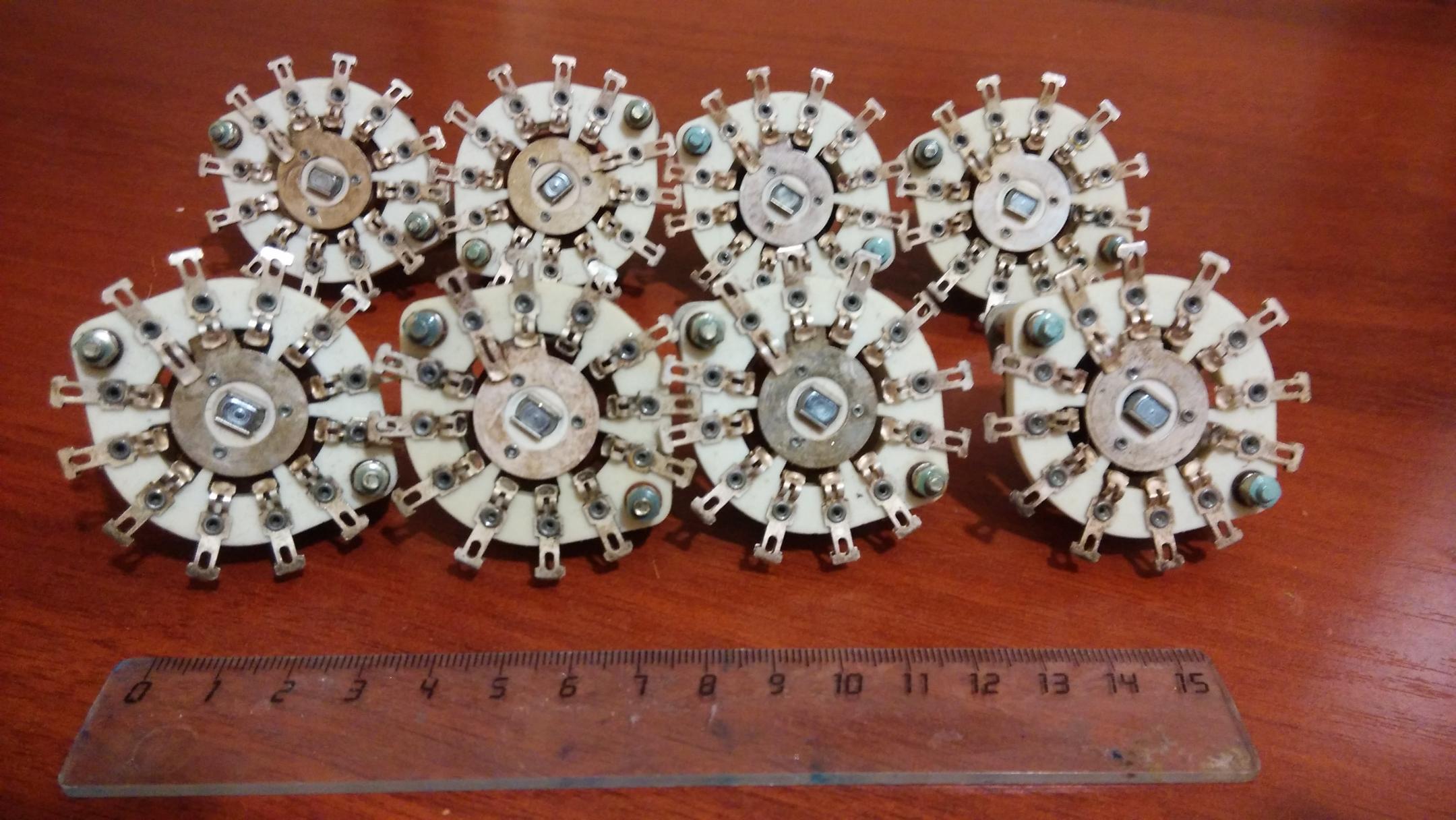

ПГК-11П1Н-К8Ш

Изменено 29 октября, 2015 пользователем sewerin

[Conrad 36]

Слушаю музыку через E-MU Tracker Pre с ушного выхода.

1) Слышен высокочастотный писк до середины громкости.

2)Если выкрутить громкость звуковой карты на максимум, то слышен шум от усилителя.



В итоге установил громкость на 90% - нет высокочастотного писка и шума от усилителя. Громкостью управляю через Windows. Пока, что это единственное решение проблемы.

[sewerin 232]

ЦАП работает "не в полный рост", и усилитель, похоже, "не торт".

[sewerin 232]

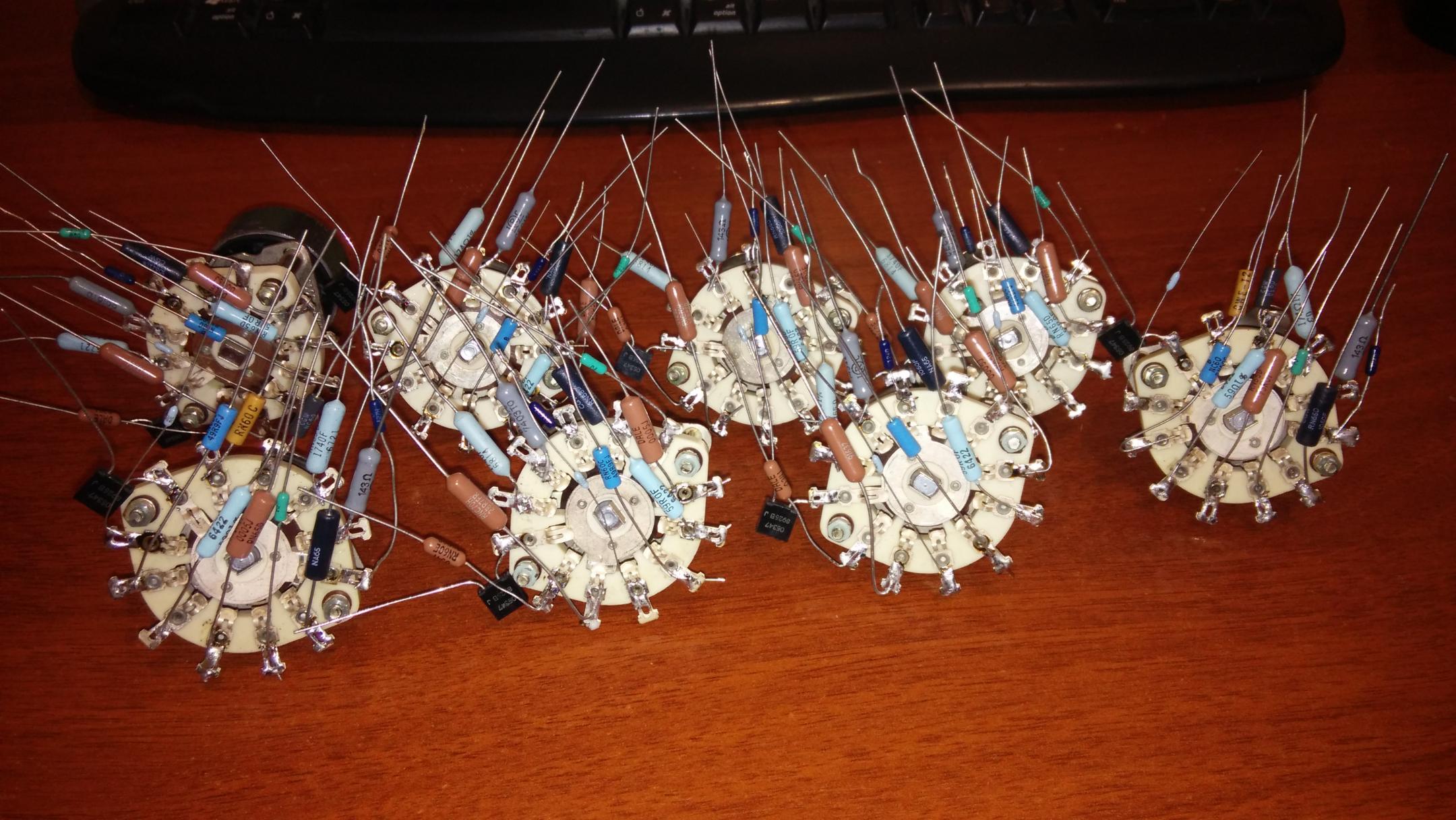

Распаяные галетники. Не факт, что угадал с номиналами резисторов (в смысле КУ). Но в запасе есть резисторы на 5 ступеней вверх и вниз, перепаять - вечер делов.

Сопротивление от 3.8k до 4.2k. Заточены под 8 канальный ЦАП ATDAC-9.

Два из этих РГ примерно на 3 дб громче других. Они для мидбасовой полосы, а в ней на 3 дб меньше чувствительность динамиков.

Изменено 25 декабря, 2015 пользователем sewerin

[sewerin 232]

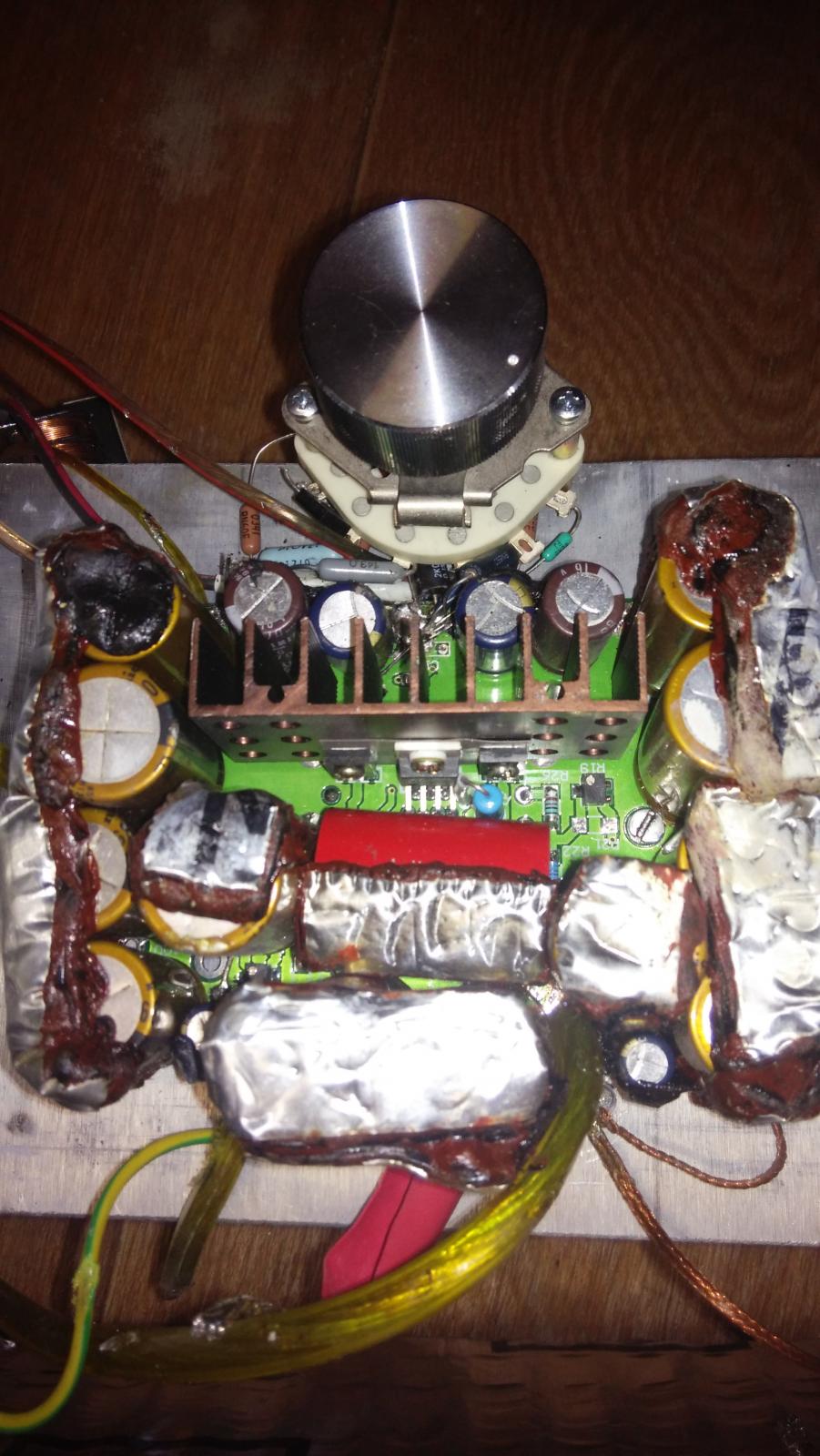

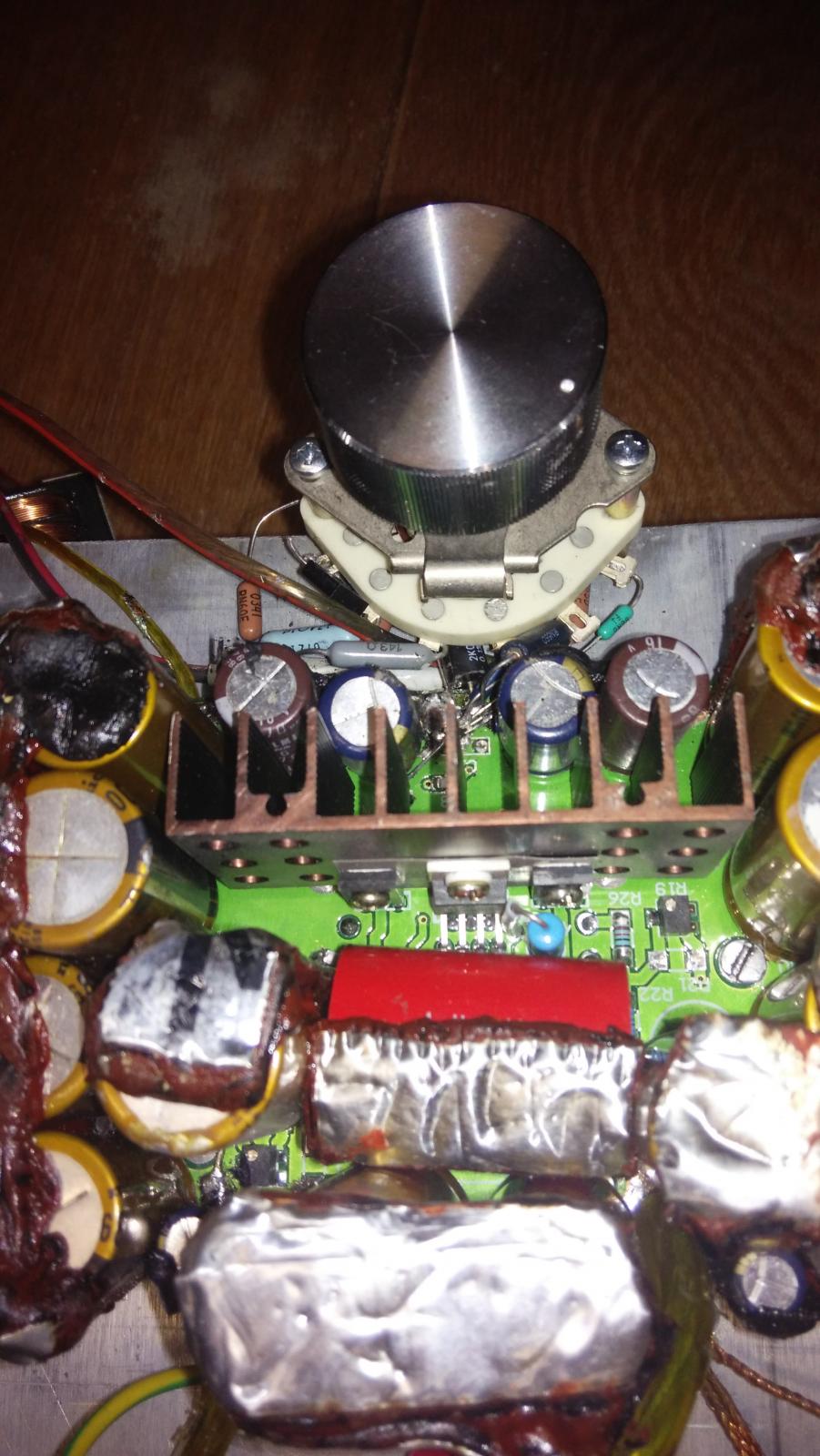

Расположение относительно плату усилителя Yes-2.1(он же и пред с отдельным питанием).

Радиатор заземлён.

Нужна ли заземлённая крышка? - на этот вопрос ответят селективные микровольтметры.

[Юрец М 1 508 11 Тракты]

Распаяные галетники.

У меня на активных мониторах в регулировке уровня такая же система с резисторами, но там все одинаковые типы, только номиналы разные.

[sewerin 232]

А резисторы шунтами раcпаяны (все на землю т.е.), или серией - как в Дакте?

[Юрец М 1 508 11 Тракты]

А резисторы шунтами раcпаяны (все на землю т.е.), или серией - как в Дакте?

[sewerin 232]

Каку Дакта)

[sewerin 232]

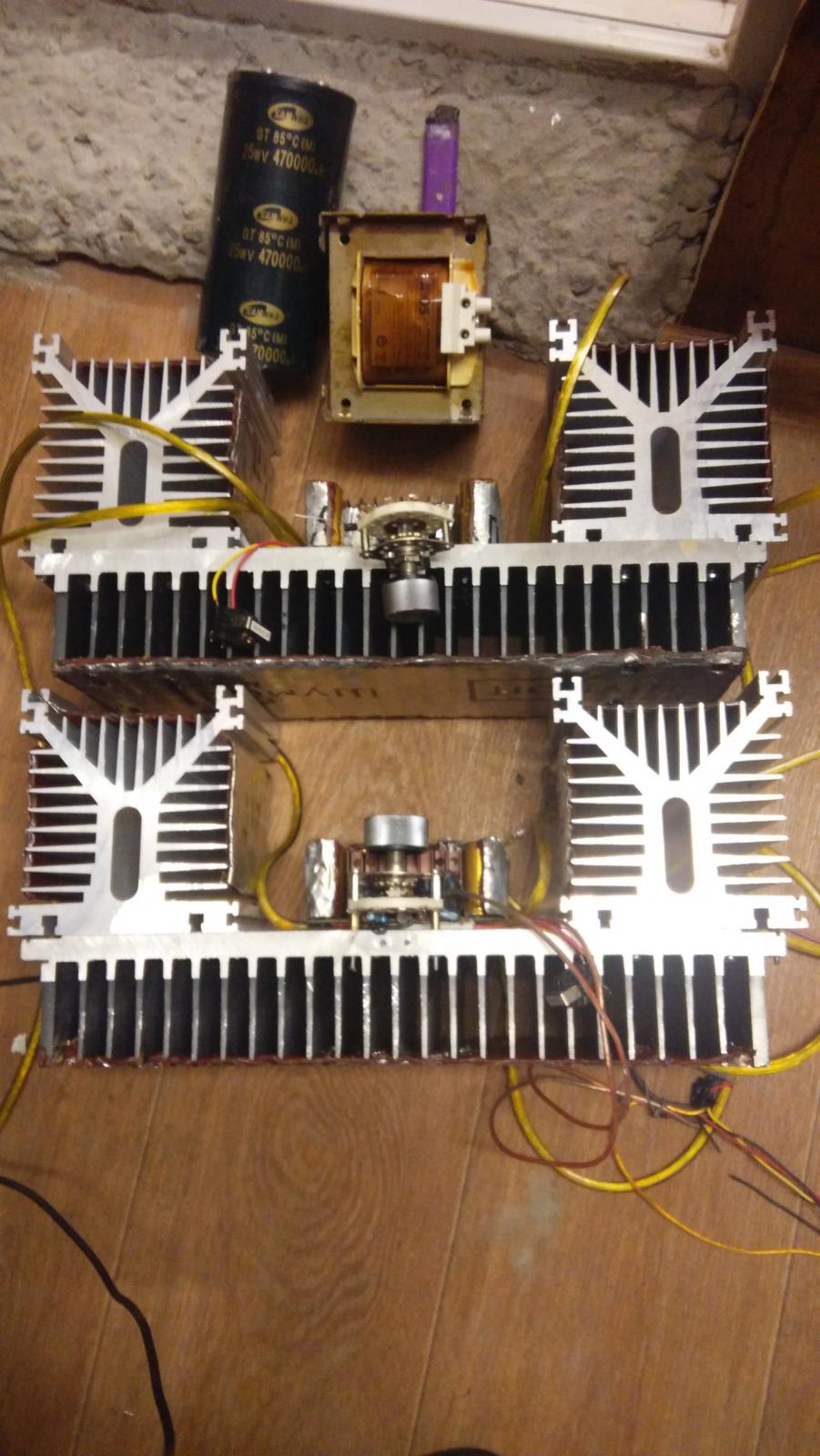

Два канала усилителя готовы отыграть полосу 4000-30000. Вернее, они могут 0 ... 5 MHz по - 3дб.

Радиаторы такие огромные не от хорошей жизни - при тепловыделении по 150 ватт на канал без сигнала они будут расположены практически под потолком, и без кулера.

На потолке будут 8 таких усилителей, 16 дросселей, 12 трансов и многофарад.

РГ, возможно, не угадал, придётся сдвинуть шаги в какую то сторону. Т.е. точно подстроить. Этот гемор - плата за качество.

[pollar 8 808]

sewerin

Да, в сравнении с Вашим творчеством, всё остальное "ребячество"

К стати, уже и раньше замечал и на этой фотке - на электролитах "динамат" приклеен, это демпфирование(сам этим грешен) или доп. экранировка?

Изменено 25 декабря, 2015 пользователем pollar

[sewerin 232]

Демпфирование. Радиаторы тоже демфированы, "Шумофф". Чтоб "послезвучия" не висели.

Экраны не нужны. Достаточно того, что радиаторы на земле, а земля из палисадника - своя.

Пробовал крышки из стали. Ничего нового без крышек микровольтметры не показали.

Изменено 25 декабря, 2015 пользователем sewerin

[pollar 8 808]

Демпфирование. Экраны не нужны. Достаточно того, что радиаторы на земле, а земля из палисадника - своя.

Пробовал крышки из стали. Ничего нового без крышек микровольтметры не показали.

Вот и я многие "узлы" схем, частично платы и корпуса частенько демпфирую. Но только на слух, подбирая материал и количество. Гемор не меньше "тонкой доводки" РГ

[sewerin 232]

http://www.hificolle...oft-seiden.html



Номинал бы поменьше, килоома 2-3, да электропривод, - и будет идеальный РГ.

Изменено 10 января, 2016 пользователем sewerin

[zAg 3 251]

http://www.hificolle...oft-seiden.html



Номинал бы поменьше, килоома 2-3, да электропривод, - и будет идеальный РГ.

Ещё-бы и цену поменьше.

[sewerin 232]

Есть резисторы Вишай Y-foil, ничем не хуже чем z-foil. На вегалабе есть, но несколько номиналов - 2k, 722, 1.47k, 3.79k, 10k.

[biopsyh66 28]

Какой должен быть уровень громкости в конвертере для полного раскрытия наушников комбайном подключенным к этому конвертору? На максимуме громкости в микшере windows и в конверторе ощущение, что звук перегружен. Буду благодарен за ответы.

[onto_log 174]

Сделал кабель-аттенюатор: http://forum.doctorhead.ru/index.php?showtopic=12355&st=1000#entry889965 как компромиссный вариант между стоимостью и качеством РГ.
