@Fireblade, аа, не знал, что можно именно пленки отправить Ну да поздно уже все равно.



@Гаруспик, не могли бы Вы сделать пару фото вашего метода? Плоттер меня заинтересовал, я искал возможность как-то вырезать шаблон, чтобы потом через него дополнительно чем-то защитить тонер.

Кстати, никто не рассматривал возможность нанесения маски для травления сольвентными чернилами на струйном принтере? Т.е. на фольгу или фольгированный лавсан.

@Fireblade,

@Гаруспик, не могли бы Вы сделать пару фото вашего метода? Плоттер меня заинтересовал, я искал возможность как-то вырезать шаблон, чтобы потом через него дополнительно чем-то защитить тонер.



Фото пока нет, но не сложно объяснить на других примерах.



1. Рисуете в кореле\илюстраторе (вобщем в векторном формате) спираль.

2. Приходите в контору, где есть плоттер и просите вырезать на любой самоклейке ваш рисунок. Там же покупаете монтажную пленку.

3. Переклеиваете вашу спираль на металлизированую пленку. Например, как в этом видео

4. Кидаете в раствор хлорного железа.

5. Отклеиваете пленку. Под ней алюминиевые дорожки.



Надеюсь, понятно объяснил.



Кстати, никто не рассматривал возможность нанесения маски для травления сольвентными чернилами на струйном принтере? Т.е. на фольгу или фольгированный лавсан.



Лучше использовать принтер, которому не нужно прокатывать пленку через барабаны. Например, УФ печать.

Изменено 2 апреля, 201610 г пользователем Гаруспик

Получилось сделать 0,3 мм дорожку + 0,3 мм промежуток. Сопротивление мембран от от 37,5 до 38,3 ома

Изменено 8 апреля, 201610 г пользователем Гаруспик

@Гаруспик, а не подскажете, какая толщина у плёнки и у проводящего слоя, и где Вы приобретали Pyralux?

12 микрон полиимид + 9 микрон медь. Приобретал в США.

12 микрон полиимид + 9 микрон медь. Приобретал в США.

медь это плохо - лучше алюминий на мембране

Почему медь плохо? Если вы про вес, то там сотые грамма.



p.s. У фостексов медь, у наушники медь.

@Гаруспик,

А на чем основан выбор "рисунка" на пленке? Ведь по логике вещей, если он будет симметричен, то качество звучания должно быть лучше. Вот эта дополнительная нижняя полоска будет создавать же неравномерность движения мембраны, а значит дополнительные искажения.

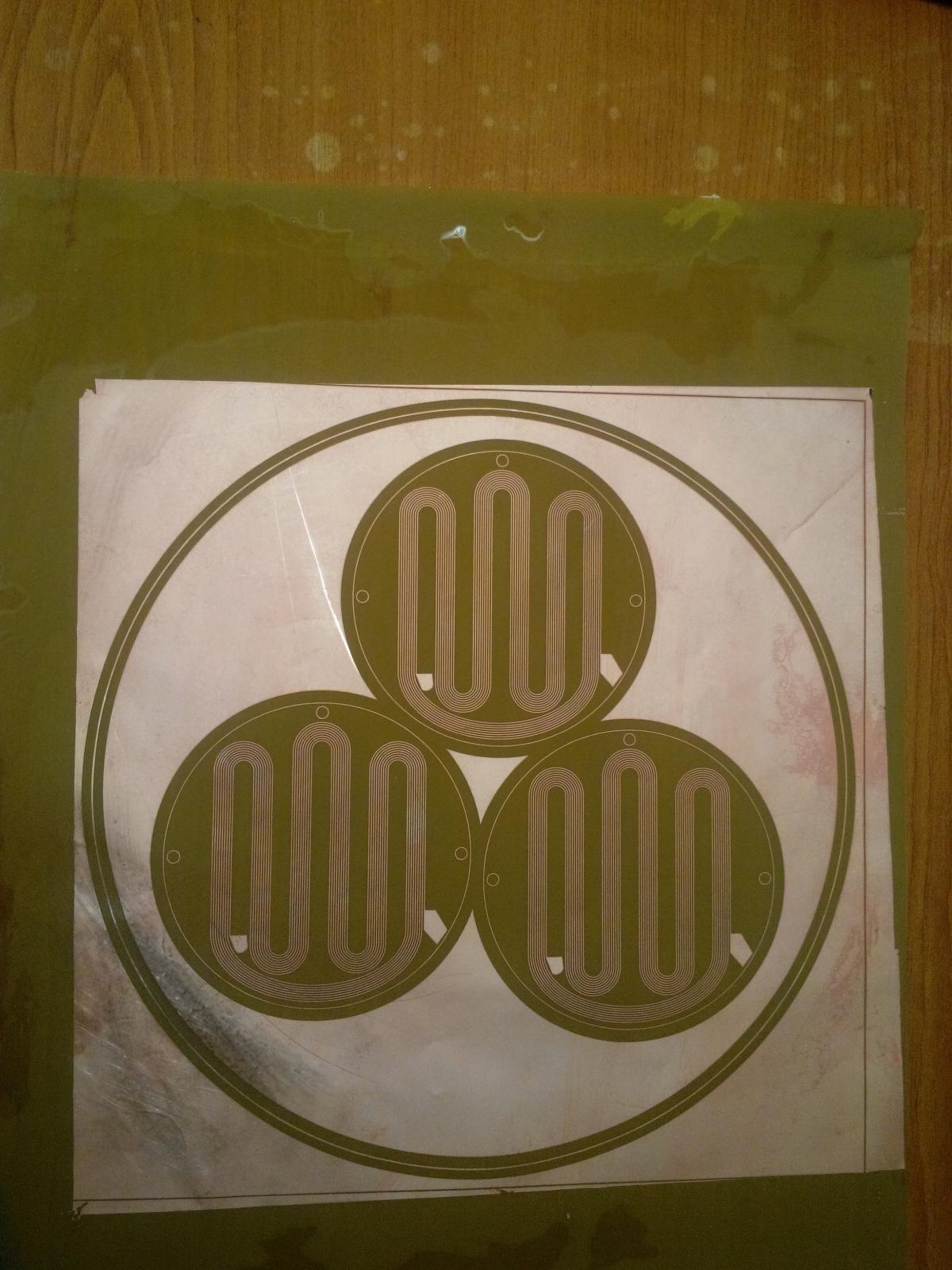

Нижняя полоска шевелиться не будет. Она будет приклеена к пластиковым рамкам, на которых будет натянута пленка. Это я просто так соединил все дорожки в одну спираль. Вот что-то типа сборки будущего излучателя.

Получилось сделать 0,3 мм дорожку + 0,3 мм промежуток. Сопротивление мембран от от 37,5 до 38,3 ома

Замечательно. Я так понял, это вам на заказ вытравили? Ну 50% от отличных наушников готово. Думаю через 1 год порадуете нас готовыми "лопухами".



@Гаруспик,

А на чем основан выбор "рисунка" на пленке? Ведь по логике вещей, если он будет симметричен, то качество звучания должно быть лучше. Вот эта дополнительная нижняя полоска будет создавать же неравномерность движения мембраны, а значит дополнительные искажения.

Нижняя полоска, я думаю, будет под рамкой мембраны. А рисунок меандра, однозначно надо менять. Советую подогнать под узкие магниты (т.е. под грань 2мм), тупо скопировать патент snorry и заказать магниты с узкими гранями. и если правильно собрать, будет поинтереснее Одинов.

Sacd, это подогнано под магниты шириной 5 мм.

5 мм спирали + 5 мм промежуток. А чем лучше магниты в 2-3 мм шириной?

Не, не через год Думаю, что гораздо раньше

А чем лучше магниты в 2-3 мм шириной?

Не, не через год Думаю, что гораздо раньше

Выше акустическая открытость, отражений магнит-мембрана минимум. Звук более открытый (как пишут "космос"), хорошие высокие и детальность (а не псевдо) - при прочих равных. Сами понимаете, должны быть только ухо и мембрана (как источник), остальное только необходимый минимум (магниты,демпферы,защитные сеточки и т.д). Собственно для изучения и приобрел супермод ТДС15. Еще лучше существует супермод LCD2 (по сути его и надо повторить - коммерческий успех будет лучше чем у Одинов ).

Почему 1 год??? смотрите на создание Одинов, причем они на этом деньги зарабатывают - т.е. основная работа, а Вы? Один? Как хобби??? Корпус придумали? Магнитный зазор? Сколько оставите за драйвером под демпфер,2,4,6 мм? Оголовье? Амбушюры сшили? Угловые? Кожа? Комбинированные? Измерительный стенд есть? Когда ответите на эти вопросы...тут и 2017 (или 2018)....

Изменено 9 апреля, 201610 г пользователем sacd

@sacd,

Сами понимаете, должны быть только ухо и мембрана (как источник), остальное только необходимый минимум (магниты,демпферы,защитные сеточки и т.д).



Понимаю. Поэтому хочу попробовать с односторонней магнитной системой.



Собственно для изучения и приобрел супермод ТДС15. Еще лучше существует супермод LCD2 (по сути его и надо повторить - коммерческий успех будет лучше чем у Одинов ).



А есть детальные фото этого супермода LCD2?



Почему 1 год??? смотрите на Одины, причем они на этом деньги зарабатывают - т.е. основная работа, а Вы? Один?



Нет, не один. У меня своё литьевое и инструментальное производство.



Как хобби???



Да



Корпус придумали?



Да. Даже сделал пару прототипов.



Магнитный зазор?



От 1 мм. А вообще регулиремый параметр.



Сколько оставите за драйвером под демпфер,2,4,6 мм?



4 мм. Но тоже регулиремо.



Оголовье? Амбушюры сшили? Угловые? Кожа? Комбинированные?



Оголовье сделал. Амбюшуры купил в Китае, признаю. Нет, не угловые.



Измерительный стенд есть? Когда ответите на эти вопросы...тут и 2017 (или 2018)....



У меня нет "искусственного уха", но есть измерительный микрофон и навыки измерения и конструирования ас.

Признаю, опыта по конструированию наушников у меня нет. Но все свои технологические наметки и достижения я на форуме рассказываю в благодарность за предоставленную мне информацию.

Изменено 9 апреля, 201610 г пользователем Гаруспик

Нет, фото LCD мода нет, но это как и у ТДС15, тока покрупнее. Это следующий "тренд" супермодов Сергея (snorry). Там все дело в более крупной мембране и равномерности нанесения дорожек по мембране у LCD. LCD в супермоде должны быть интереснее Одинов, т.к. более открытые (уже магниты) и дорожки равномернее (помните про фальшивые дорожки в прототипе Одинов?)

А так приведу фото этапов развития ТДС15: 1)сток 2) магниты 4 мм неодим (этап моего развития ), и 3) супермод (по сути предел для развития ТДС15) 2 мм, неодим. Надеюсь, все наглядно... Поэтому, бросайте идею с односторонней магнитной, смотря на фото.

П.С. хотя возможно попробовать на портативе одностороннюю систему с магнитами в 2 мм! Супер легкие и компактные планары!

Всё наглядно и понятно, спасибо. Но давайте порассуждаем про магнитную систему.

Зачем нужна двухсторонняя система? Имхо исключительно для увеличения чувствительности. Если наушники априори предполагаются качаться стационарным усилителем, то не вижу никаких проблем.

Проведя измерения на прототипе изодинамической пищалки с двух и односторонней системой я увидел, что на односторнней выросла отдача на 3 дб на 18 кгц и перестал быть изрезанным диапазон после 12 кгц. Судя по всему он был вызван множественными переотражениями между мебраной и магнитами.

Всё наглядно и понятно, спасибо. Но давайте порассуждаем про магнитную систему.

Зачем нужна двухсторонняя система? Имхо исключительно для увеличения чувствительности. Если наушники априори предполагаются качаться стационарным усилителем, то не вижу никаких проблем.

Проведя измерения на прототипе изодинамической пищалки с двух и односторонней системой я увидел, что на односторнней выросла отдача на 3 дб на 18 кгц и перестал быть изрезанным диапазон после 12 кгц. Судя по всему он был вызван множественными переотражениями между мебраной и магнитами.

Да Вы правильно заметили по высоким, но маг. поле должно быть равномерным, т.е. одинаковая сила толкающая мембрану вправо и влево. Плюс равномерность давления: там мембрана продавливает воздух через 5 мм щели, а с другой? Вакум Это приводит к росту гармоник и т.д. Для примера далеко ходить не надо Hifiman HE4, ПЕРВОЕ впечатление легкие и искристые (детальные)! через 30 мин.... скрежет "зубов". Ну и посмотрите на Топы...какие с односторонней? Abyss - там хитрая запатентованная система.

<p>

<br />какие с односторонней? Abyss - там хитрая запатентованная система. <br />

<br /></p>какая?

<p>

<br />какие с односторонней? Abyss - там хитрая запатентованная система. <br />

<br /></p>какая?

Одномагнитная. Читаем сами:http://www.patentsen...app/20150326974

<p>

<br />какие с односторонней? Abyss - там хитрая запатентованная система. <br />

<br /></p>какая?

Одномагнитная. Читаем сами:http://www.patentsen...app/20150326974

я в курсе что одномагнитная, читать одно, понять- другое, "на пальцах" хитрость в чем?

Интересно, значит Абиссы- детище семейного подряда Скубинских)

Спасибо за ссылку!

Изменено 9 апреля, 201610 г пользователем Urez

У них ОДНОСТОРОННЯЯ И ОДНОМАГНИТНАЯ система. У китайцев (НЕ4) ОДНОСТОРОННЯЯ и СЕМИМАГНИТНАЯ система. В традиционной системе идет чередование + и - , у Abyss нет.

@sacd, спасибо, а у Audeze и наушники какие?

@sacd, спасибо, а у Audeze и наушники какие?

У Одинов классическая 2-х сторонняя, у Lcd разновидность 2-х сторонней классической - шахматный порядок (поэтому, не просвечивают). А Abyss можно повторить - одноименные магниты ++++++ а между ними змейку,а не спираль и Ок.

Да Вы правильно заметили по высоким, но маг. поле должно быть равномерным, т.е. одинаковая сила толкающая мембрану вправо и влево. Плюс равномерность давления: там мембрана продавливает воздух через 5 мм щели, а с другой? Вакум Это приводит к росту гармоник и т.д. Для примера далеко ходить не надо Hifiman HE4, ПЕРВОЕ впечатление легкие и искристые (детальные)! через 30 мин.... скрежет "зубов". Ну и посмотрите на Топы...какие с односторонней? Abyss - там хитрая запатентованная система.



Всё так, и про это я тоже подумал. Дело даже не в том, что мембрана в неравномерном поле (катушка динамика тоже в неравномерном магнитном поле и это не смертельно), а в том что акустически нагружена по разному. Со стороны уха - условно закрытый ящик, с другой стороны - open baffle через некий демпфирующий материал (это в случае открытых наушников)



По поводу Abyss и вашего сообщения

Abyss можно повторить - одноименные магниты ++++++ а между ними змейку,а не спираль и Ок.

Признаюсь, ничего не понял. Можете объяснить топологию магнитов и дорожек графически?
