Идеально заходить как раз под рамку и там приклеиваться. Посмотрите как у kennerton. Фото есть в теме.

Пленка тянуться не должна, но у неё должен быть некий свободный ход (который по любому будет. не натянете вы её без провисаний никак). Поэтому дорожки ей аж никак не мешают.



В hifiman на фото просто магниты маленькие, но находятся они строго вдоль прямых отрезков спирали.

Усталость металла в месте изгиба никто не отменял. А кто сказал, что у кеннертона идеал? У китайцев вполне логичная конструкция. А пленка тянется, хоть и минимально...

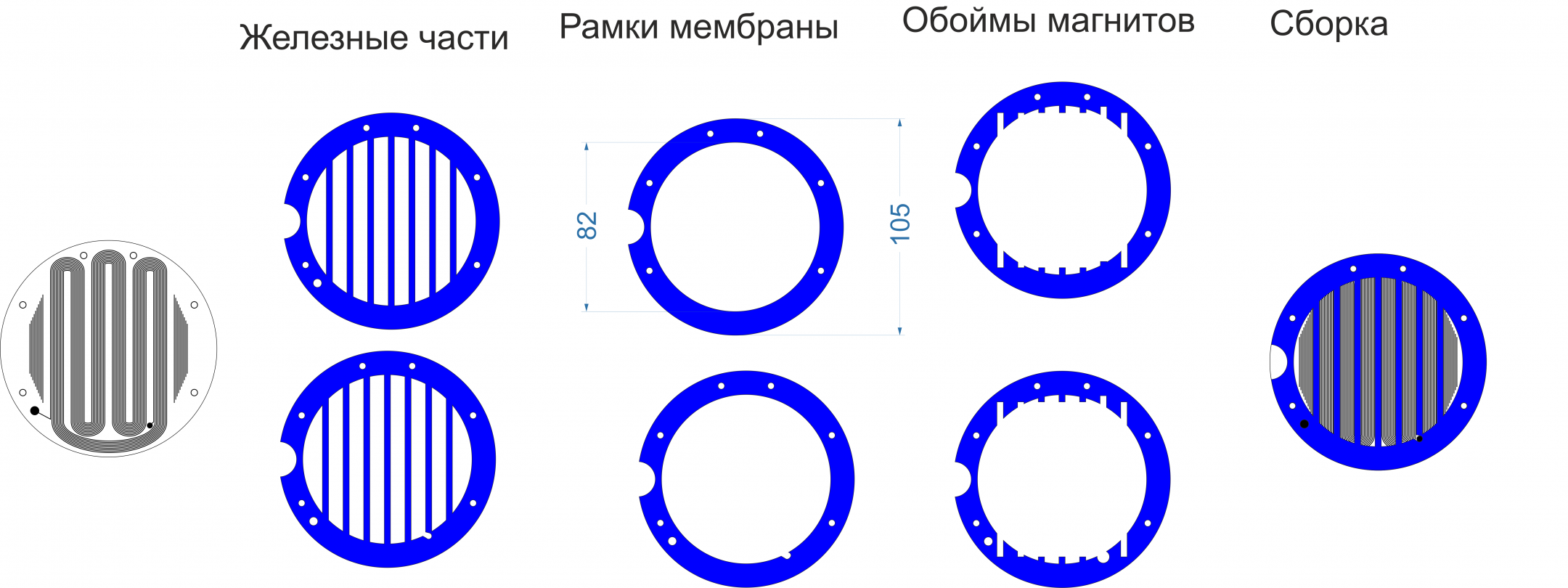

Вот как планируется изготавливать мой излучатель:



Части из железа - 0,5 мм каленая магнитная нержавейка. Магниты очень сильные заказал, 2 мм акрил трескается, 1 мм текстолит гнется. Очень сложно собрать.



Рамки мембраны - 2 мм акрил. Тут всё просто. Они будут приклеены к натянутой мембране. Их толщина также будет формировать зазор между мембраной и магнитами.



Обойма магнитов - 3 мм акрил (магниты высотой 3 мм). Пластмасски, задающие посадочные места магнитов. Необязательная "сервисная" часть, нужная для точной сборки.



"Надкусанность" сбоку - выборка под разъём.



Сборка - и так всё понятно. Обратите внимание - внизу я не смог сделать идеально то, за что ратую, а именно: спрятать все закругления под рамку. Но мне очень хотелось сделать мембрану побольше. Площадь свободной части - 52,7 см2



Весь этот бутерброд будет стянут винтами через чашку. Есть у кого-нибудь замечания по конструкции?



Усталость металла в месте изгиба никто не отменял. А кто сказал, что у кеннертона идеал? У китайцев вполне логичная конструкция. А пленка тянется, хоть и минимально...



Моя не тянется и не термоусаживается. Я даже пробовал постоять на полоске шириной 5 см и длиной 30 см, зажатой в двух тисках. Постоял секунд 30, а потом её вырвало из губок тисков под моей тяжестью.

Кстати, развивая мысль о месте соединения мембраны и рамки, помните у Одинов применили секретный состав от подводной лодки на месте стыка? резонансная частота у мембраны на месте стыка с металлом и без оного будет разная...Как этого избежать? как у НЕ-4 - металл на рамку не заходит или как у LCD -2,3 - все "залить" металлом.@Гаруспик,следуя этой логике, продлевайте фальшивые дороги для захождения на рамку.

Изменено 12 мая, 201610 г пользователем sacd

Серьезная конструкция. Но все таки напрягает та выямка под разьем. Поверьте, она лишняя. Делайте чашу поглубже. Туда и драйвер, и разьем влезут. Или вы хотите сделать чем потоньше? А так все на высшем уровне. Вырезаете все части драйвера на чём? А плёнка у вас действительно ядерную войну переживет. Если соберете, то служить они вам будут ох как долго) Ждем фото процесса .

@Floydik, а чем напрягает выемка? Всё равно это неподвижная часть мембраны и без проводников. В самом тонком месте оставил 3 мм.

Части драйвера вырезаю лазером в профильных фирмах.

Не сильно напрягает, но как-то неестетично) А так, если хорошо укреплено, тогда всё отлично. А насчет чаш, задумывались как и из какого материала делать будете? Дерево, пластмасса, алюминий?

@Floydik, алюминий. Стенка 1,5-2 мм.

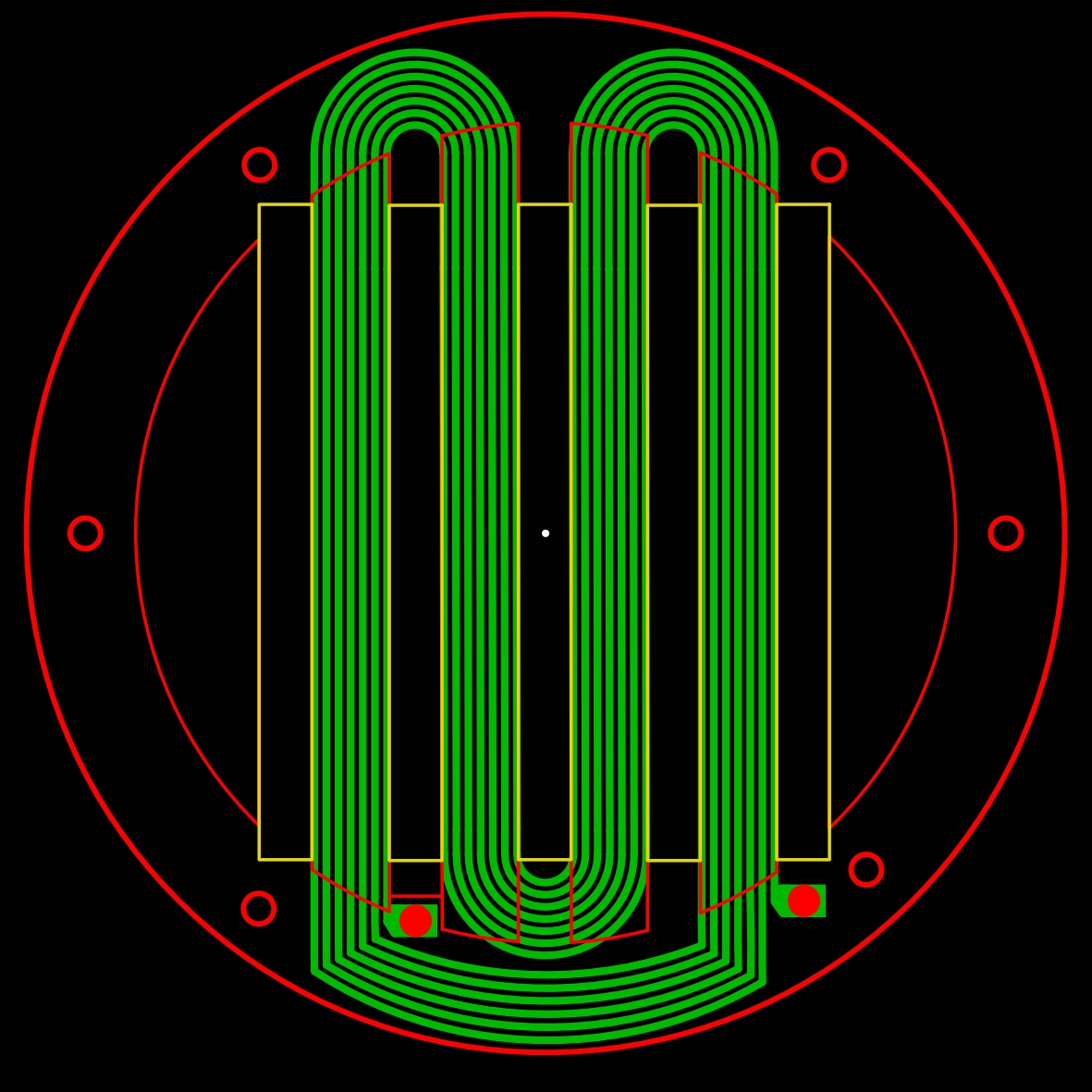

Короче, полностю загнал две верхних дуги под рамку, чтобы одновременно повысить сопротивление до уровня 12-13 ом. Надеюсь, хуже не будет .

Изменено 12 мая, 201610 г пользователем Floydik

@Floydik, от чего может стать хуже? Только лучше.

Кстати, прочитал поподробнее про абиссы 1266 и узнал что у них односторонняя магнитная система. Чувствительность наушников говорит о том же. Судя по фото без амбушюра, эта магнитная система стоит между мембраной и ухом, тоесть с другой стороны излучателя ничего нет, и разрабам пришлось реально поиграть с демпфированием. Это же наушники топового класса. По идее идеальная система должна быть симметрична, тоесть - двухсторонняя. Но появляется другая проблема - переотражения и связаные с ними искажения. Какими способами можно минимизировать влияние на звук рамки с магнитами, уменьшить паразитное переотражение звуковых волн между мембраной и магнитами?

@Floydik, а в патенте ничего не почерпнули интересного?

http://forum.doctorhead.ru/index.php?showtopic=30055&view=findpost&p=845018

Кстати, прочитал поподробнее про абиссы 1266 и узнал что у них односторонняя магнитная система. Чувствительность наушников говорит о том же. Судя по фото без амбушюра, эта магнитная система стоит между мембраной и ухом, тоесть с другой стороны излучателя ничего нет, и разрабам пришлось реально поиграть с демпфированием.



А можете это фото показать в теме? Мне,например, очень интересно.



Какими способами можно минимизировать влияние на звук рамки с магнитами, уменьшить паразитное переотражение звуковых волн между мембраной и магнитами?



Можно взять магниты аэродинамической формы, а не параллелепипеды. В случае удачи со звуком моих следующих наушников (удачей я буду считать звук уровня hifiman he-400 при пристойном внешнем виде и себестоимости до 100$) я обязательно закажу такие магниты.

Фотографии разобранных Абисов в нете я не нашёл, как не старался) Не нашлось смельчаков разобрать это чудо. Я это узнал просто в описании самих ушей и технологии их производства. Все есть в патенте.

Я патент читал и ничего не понял. Ни топологии магнитов, ни дорожек на мембране. Ну, кроме того, что они с одной стороны.

Вы поняли?

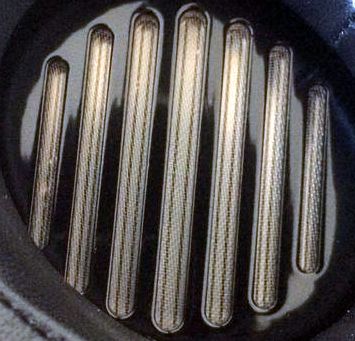

Разобранных Abbyss тоже не нашел. Только так....



Изменено 14 мая, 201610 г пользователем Валяев Максим

@Валяев Максим, теперь мы знаем что в промежутках по 3 дорожки



Я вот что нашёл на innerfidelity

PS Labs has taken a different approach with the AB-1266 using a magnetic structure that is on one side of the diaphragm only. I spent quite a bit of time exchanging emails and talking on the phone with Abyss designer Joe Skubinski to get an exact understanding of the AB-1266 driver design. Joe was very forthcoming with detailed information on the design, but considers it proprietary information, so I'll not describe the driver structure in detail. I can say that the magnet is a single large neodymium magnet with slots in it, and it's polarity is north on one face, south on the other. A very thin diaphragm with metal traces in a serpentine pattern are aligned very carefully behind the magnet—alignment is critical in this design.

Read more at http://www.innerfidelity.com/content/jps-labs-abyss-ab-1266-planar-magnetic-headphones#UzFG5ECu5EZuGCPZ.9

Магнит,получается, один. И с обычной намагниченностью - с одной стороны север, с другой юг. Ну что же, надо подумать над такой топологией дорожек при которой сигнал будет всегда идти в одну сторону.

Вот вырезка из патента. Мне кажется они нарисовали рисунок "наглядно". По идее, такая мембрана даже в плоскости одной полярности играть будет. Но какая же у них топология рисунка мембраны? Значит пока секрет.

Изменено 14 мая, 201610 г пользователем Floydik

Я не особенно интересуюсь конструкцией абиссов потому, что обзоры на них не особо восторженные с учётом цены. Но для общего развития интересно.

Пытаюсь перевести рисунок с бумаги на фольгу. Хрень какая-то получается. Ну не хочет тонер цепляться. Легенько цепанул - сразу отрывается. Чем не обрабатывай, как не грей. Фольгу менять, или что за хрень. На текстолит - спокойно пару раз утюгом поводил, под тёплую водичку - и бумага как с самоклейки слезает. Переводится прекрасно. А на фольгу :ranting:. Шкурить ее чем-то, или что.

Изменено 15 мая, 201610 г пользователем Floydik

Помнится Sacd обращал внимание на качество тонера, т.е. использовать только оригинальный картридж.

Выключать режим экономии тонера.

Печатать на глянцевой бумаге.

Сделал абсолютно также. Ну только насчет перезаправленности принтера не уверен. Ну не может все быть настолько плохо.

Пытаюсь перевести рисунок с бумаги на фольгу. Хрень какая-то получается.



Чтобы получить повторяемый результат мне потребовалось пол года и отдать стоимость начальных хайфайменов

Вам необходим пленочный фоторезист и ламинатор. Без этого дела не будет.

Моему лазеру лет 12, тонер не родной.)

Прилипало нормально.

Конечно такой красоты, как у Гаруспик или Sacd не получалось.)

@safary147, а как травилось?



Кстати, никто не находил в сети фото мембран Mr. Speakers?

Интересно как он "пожмакал" мембрану.
