Даже жаль, что я не могу себе пока позволить связаться с лампами. Ну, может со временем...

Не обязательно заказывать из-за окена творение мистера Woo втридорога.

У местных умельцев можно приобрести вполне прилично звучащий аппарат за довольно скромную сумму в пределах 300-500 у.е., который, возможно, будет ничем не хуже, а то и получше заморских поделок с громкими именами.

Тем более, что есть возможность прослушать перед покупкой

[HOOD 5 360]

У местных умельцев можно приобрести вполне прилично звучащий аппарат за довольно скромную сумму в пределах 300-500 у.е.

У местных умельцев всё што хочешь бывает.....

Просто соотнесите стоимость одного компонента с названными суммами: https://ru.mouser.com/ProductDetail/Hammond-Manufacturing/291AEX?qs=itkJorDwoMKAwuim8rtvzQ%3D%3D

[rs123 988]

У местных умельцев можно приобрести вполне прилично звучащий аппарат за довольно скромную сумму в пределах 300-500 у.е.

У местных умельцев всё што хочешь бывает.....

Просто соотнесите стоимость одного компонента с названными суммами: https://ru.mouser.co...MKAwuim8rtvzQ==

А при чём здесь трансформаторы HAMMOND за полторы сотни долларов?

Самостоятельно намотать трансформатор под конкретную нагрузку - ну никак?

Или заморские транформаторы как-то по особому намотаны? И медь у них чище, и вообще всё лучше?

Вот как раз-таки к таким специалистам и нужно обращаться с большой осторожностью.

Разве только, в виде исключения, послушать готовое изделие - может, сразит наповал, и тогда уже никакая сумма не страшна)

Изменено 12 июня, 2020 пользователем rs123

[HOOD 5 360]

А при чём здесь трансформаторы HAMMOND за полторы сотни долларов? Без них ну никак нельзя собрать хорошо звучащий усилитель?

Наверное, всё возможно.....

Просто, у каждого своё представление, што такое хорошо звучащий усилитель и из чего он должен быть собран.

А стоимость компонентов неплохо отражает их качественные и технические показатели.

И Хаммонд "за полторы сотни" - это просто крепкий качественный уровень.



Вот как раз-таки к таким специалистам нужно обращаться с большой осторожностью. Ну или послушать готовое изделие - может, сразит наповал, и тогда уже никакая сумма не страшна)

К "таким" специалистам обращаться бессмысленно, я на заказ никому ничего не делаю.....

А обращаясь к тем, кто на этом зарабатывает, попробуйте прикинуть процент от стоимости готового изделия, потраченный на комплектующие.

Изменено 12 июня, 2020 пользователем HOOD

[rs123 988]

К "таким" специалистам обращаться бессмысленно, я на заказ никому ничего не делаю.....

Да я не вас имел в виду, когда писал, что возможно сделать приличный усилитель за 300-500 долларов у специалиста, который и трансформаторы сам намотает под требуемую нагрузку, и ещё пару комплектов ламп презентует из собственных запасов)

И причём, купить вы можете такой усилитель, если действитеьно понравилось звучание. Только так.

И не пытайтесь меня убедить, что намотанный вручную специалистом транформатор - это дерьмо, а вот заморский за полторы сотни - это песня!

Изменено 12 июня, 2020 пользователем rs123

[HOOD 5 360]

Да я не вас имел в виду, когда писал, что возможно сделать приличный усилитель за 300-500 долларов у специалиста, который и трансформаторы сам намотает под требуемую нагрузку, и ещё пару комплектов ламп презентует из собственных запасов)

Кругом одни альтруисты. Не делали бы усилители - жили бы богаче.

Самостоятельно намотать хороший трансформатор под конкретную нагрузку можно, но выйдет он дороже готового.

А перемоткой трансформаторов от старых телевизоров пусть занимаются помоешники с известного сайта.



И не пытайтесь меня убедить, что намотанный вручную специалистом транформатор - это дерьмо, а вот заморский за полторы сотни - это песня!

Зачем мне Вас в чём-то убеждать...? Особенно с учётом того, что два намоточных станка лежат у меня на гараже.

Вот только специалистов по изготовлению качественных трансформаторов все DIY-щики ищут уже много лет, и процесс этот бесконечен......

И на самом деле, не главное намотать хороший трансформатор, главное - продать историю про трансформатор с межслойной изоляцией из 60-летних нотных листов с вручную написанными нотами. Профит......



P.S. С удовольствием посмотрел бы на ручную сборку Ш-сердечника из отожженного железа толщиной 0,3 мм.

Изменено 12 июня, 2020 пользователем HOOD

[CHAY 6 412]

я на заказ никому ничего не делаю.....

Остатки надежд рухнули.

#пращайтелампы

[HOOD 5 360]

Цитата

#пращайтелампы

Всё только начинается....



UTYUG Russian Bear Edition VTR (Vacuum Tube Rectifier)

Изменено 27 октября, 2020 пользователем HOOD

[CHAY 6 412]

@HOOD,

Если я дозрею когда-нибудь, я Вас буду уламывать всеми доступными способами.

#слышупокартинкам

[HOOD 5 360]

Проводок за проводком, движемся в сторону Звука.

Подумалось, коли уж классический блок питания на кенотроне с дросселем, то почему бы не добавить аутентичности звучанию с помощью углеродных резисторов во всех сигнальных цепях. Пусть так и будет....

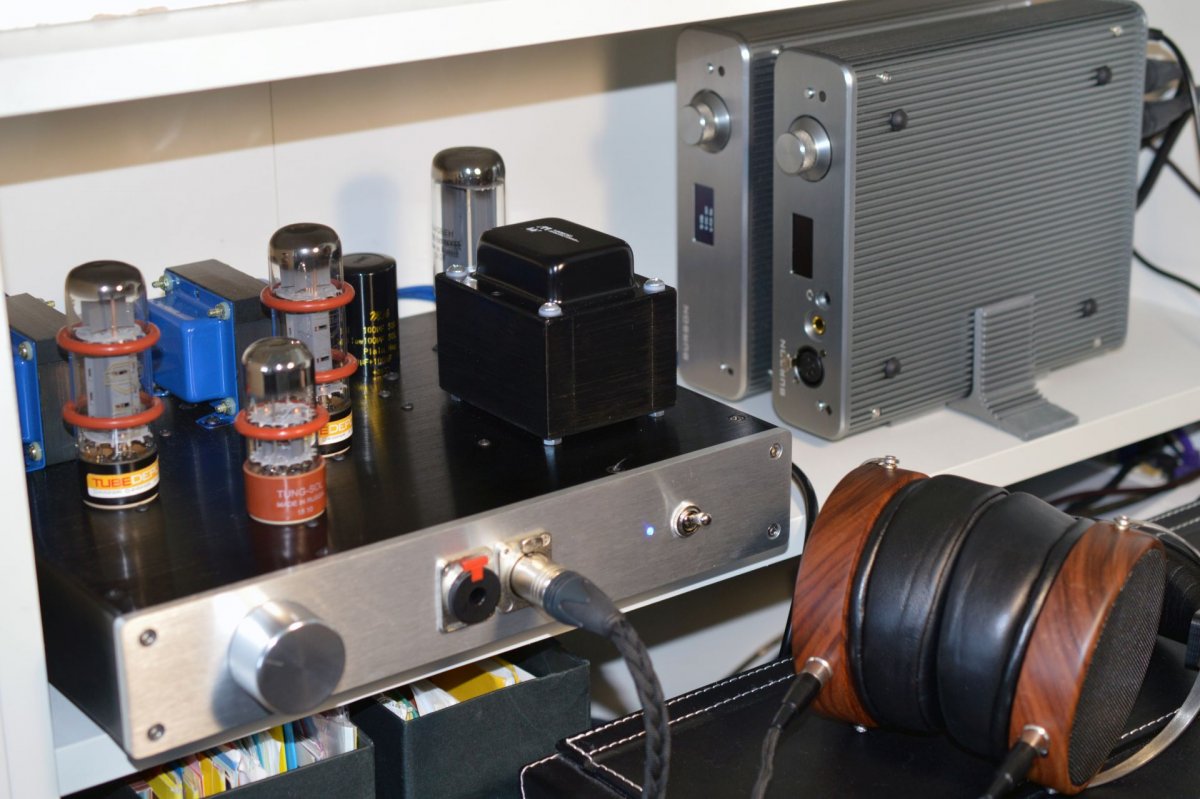

UTYUG Russian Bear Edition VTR (Vacuum Tube Rectifier)

UTYUG Russian Bear Edition VTR (Vacuum Tube Rectifier)



В итоге, красиво получилось всё.....

Тетроды в триодном включении без общей ООС, питание на кенотроне с дросселем, углеродные резисторы во всех сигнальных цепях - классика из классик.

Два выхода для наушников 30...120 Ом и 100...300 Ом.

Выходная мощность в режиме малых искажений - 2 Вт на нагрузке 33 Ом и 1,7 Вт на 120 Ом.



UTYUG Russian Bear Edition VTR (Vacuum Tube Rectifier)

UTYUG Russian Bear Edition VTR (Vacuum Tube Rectifier)

UTYUG Russian Bear Edition VTR (Vacuum Tube Rectifier)





И вдогонку, EL34 от Mullard в выходных каскадах - мощь и супер-динамика чистого пентодного режима без общей ООС.

Выход для наушников 30...100 Ом.
Измеренная выходная мощность в режиме малых искажений - 3.2 Вт на нагрузке 33 Ом и 1,5 Вт на 120 Ом.



UTYUG Russian Bear Edition VTR (EL34)

UTYUG Russian Bear Edition VTR (EL34)

UTYUG Russian Bear Edition VTR (EL34)

Изменено 1 ноября, 2021 пользователем HOOD

[Surgut2006 907]

Тем конечно очень интересная, вот только отношения к Icon Audio уже абсолютно не имеет

[HOOD 5 360]

Тем конечно очень интересная, вот только отношения к Icon Audio уже абсолютно не имеет

Ну, коли интересная, смотрите с удовольствием. Где вам ещё покажут внутреннюю кухню создания хорошего лампового Звука?

Все выложенные проекты как-нибудь соберусь и перенесу в отдельную тему.

Что касается Icon Audio, то они навсегда останутся в наших сердцах.

Благодаря самоотверженному труду китайских товарищей, им удалось создать линейку качественных усилителей, завоевавших любовь меломанов во всём мире.

К сожалению, после развода с Meixing Electronics Factory, качество сборки усилителей резко ухудшилось. На сегодняшний день они сдулись и непонятно, производят ли вообще хоть что-то.

Последние версии любимой Иконы (ICON AUDIO HP8 MK2), увеличившись в размерах и сохранив фирменный внешний вид, внутри выглядели вот так, и определённо не вызывали никакого вдохновения:



Изменено 4 июля, 2020 пользователем HOOD

[Dmitry KLD 1 610]

Что означает аббревиатура UTYUG?

[donPedro 3 788]

44 минуты назад, Дмитрий Калининград сказал:

Что означает аббревиатура UTYUG?

Это не абревиатура, это буквально читать надо  (догадка)

Изменено 17 апреля, 2021 пользователем donPedro

[Dmitry KLD 1 610]

8 часов назад, donPedro сказал:

Это не абревиатура, это буквально читать надо  (догадка)

Нет, не может быть)

Для каких тканей (жанров) предназначен этот Utyug?

[HOOD 5 360]

2 часа назад, Дмитрий Калининград сказал:

Для каких тканей (жанров) предназначен этот Utyug?

Утюжит всЁ, как и полагается хорошему УТЮГу....

Критерием завершения проекта является то, что я могу с удовольствием слушать митол, рубящий как отбойный молоток, в Ультразонах, а супруга - классику в Одиссеях.



[generic 2 608]

HOOD в тур не хотите отправить? или хотя бы мне) может и купил бы, но хочется услышать как поет

[HOOD 5 360]

43 минуты назад, generic сказал:

HOOD в тур не хотите отправить?

Нее, не хочу....

[generic 2 608]

HOOD так а зачем вы постоянно его постите? за эту неделю я около 3-4 упоминаний видел

[HOOD 5 360]

12 минут назад, generic сказал:

так а зачем вы постоянно его постите?

Во-первых, они разные, а во-вторых, мне нравится как они выглядят и я делюсь своей радостью с другими.

Вас што-то беспокоит...?

[Dmitry KLD 1 610]

1 час назад, HOOD сказал:

Утюжит всЁ, как и полагается хорошему УТЮГу....

Критерием завершения проекта является то, что я могу с удовольствием слушать митол, рубящий как отбойный молоток, в Ультразонах, а супруга - классику в Одиссеях.



Не представляю, как он звучит. Я слышал всего лишь пару, ламповых усилителей. Отличие в звуке, конечно, есть.

Если говорить о внешности, для меня, не хватает симметрии. Вероятно это связано с техническими вопросами, но всё же.



[HOOD 5 360]

3 минуты назад, Дмитрий Калининград сказал:

Если говорить о внешности, для меня, не хватает симметрии. Вероятно это связано с техническими вопросами, но всё же.

Несколькими страницами ранее это уже обсуждалось.....

[qsk 2 142 1 Тракты]

Не нашел отдельной темы. Но в гостях у меня почти неделю один ламповый усилитель, догадайтесь сами чей )

Очень и очень впечатлен. Свои впечатления отписал на соседнем форуме в теме снорри.



Изменено 16 июля, 2021 пользователем qsk

[CHAY 6 412]

41 минуту назад, qsk сказал:

в теме снорри.

Дайте ссылку пожалуйста.

[qsk 2 142 1 Тракты]

в ЛС скинул
